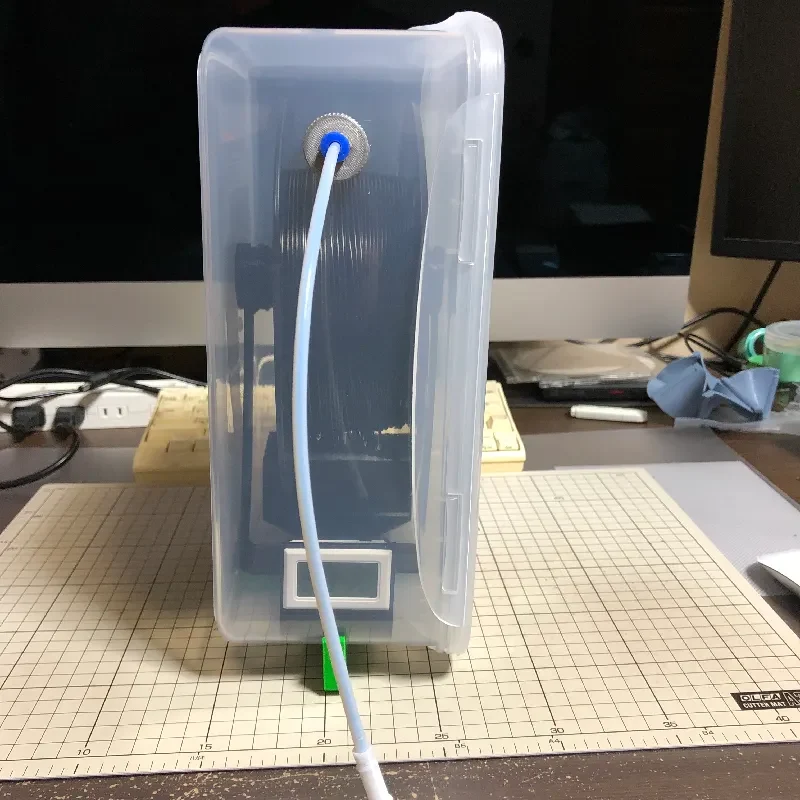

Сухой ящик для нити в пластиковом контейнере DAISO...

Обновление от 02.03.2023.
Добавлен «цилиндр 2», чтобы уменьшить объем поддержки при печати.
印刷時のサポートの量を減らすために「цилиндр 2」を追加しました。
---------------------------------------------------------------------------------------------------------------

Детали для изготовления сухой коробки, в которую помещается одна катушка с нитью. Никакие подшипники, клей или винты не используются.
フィラメントスプールが一つ入るドライボックスを作るための部品です。ベアリング、接着剤、ネジは使いません。

Распечатанные детали и покупные детали
印刷部品と購入部品

Распечатайте по одной из каждой из следующих частей.
以下の部品をそれぞれ一つずつ印刷してください。

цилиндр
держатель цилиндра
держатель счетчика
Коробка для силикагеля и крышка или нижняя пластина

Если вы используете гранулированный силикагель, распечатайте коробку с силикагелем и положите ее в коробку. Если вы используете силикагель в пакетах, распечатайте нижнюю пластину.
粒状のシリカゲルを使う場合はシリカゲルボックスを印刷して、そこに入れてください。袋入りのシリカゲルを使う場合はдно тарелкаを印刷してください。

Помимо вышеперечисленного вам необходимо будет приобрести следующие детали
これ以外に以下の購入部品が必要です。

Пластиковый контейнер от DAISO (5,5 л)
ダイソーのプラスチックコンテナ（５.５リットル）
https://www.daisonet.com/product/4549131571479
Датчик влажности
湿度センサー
Пневматические фитинги
空気圧フィッティング
трубка из ПТФЭ
ПТФЭ, チューブ
Печать
印刷について

Модель изготовлена и нарезана с учетом направления печати, чтобы можно было аккуратно напечатать скругление. Именно поэтому коробочка с силикагелем состоит из двух частей. Учитывайте это при самостоятельной нарезке. Если вы используете цельную коробку с силикагелем, используйте «коробку с силикагелем 1 шт.шаг».
フィレットがきれいに印刷できるような印刷方向を考慮してモデルを作成し、スライスしています。シリカゲルボックスが二つの部品で構成されているのはそのためです。自分でスライスする場合は、その点を考慮してください。一つの部品になっているシリカゲルボックスを使う場合は「кремнезем гелевая коробка, 1 шт.step」を使ってください。

Я использую PrusaSlicer версии 2.5, поэтому для поддержки цилиндров использую обманку. Возможно, вы захотите использовать органическую поддержку, когда версия 2.6 станет доступной.
PrusaSlicerのバージョン2.5を使っているので、цилиндрのサポートにはsnagを使っています。バージョン2.6が使えるようになったらオーガニックサポートにした方が良いかもしれません。

Как собрать
組み立て方
Шаг 1.

Просверлите отверстие в пластиковом контейнере, откуда вы хотите вынуть нить, и установите пневматический фитинг. Для установки я использовал следующие детали
プラスチックコンテナのフィラメントを取り出したい位置に穴を開けて、空気圧フィッティングを取り付ける。私は取り付けに以下の部品を使いました。

https://www.printables.com/model/34472-knurled-pc4-m6-ptfe-drybox-feeder

Шаг 2

Установите датчик влажности в отверстие в «держателе счетчика». Если размер отверстия не подходит, измените значения параметровmeter_width иmeter_height в Fusion360.
「метр держатель」の穴に湿度センサーを嵌め込む。穴の大きさが合わない場合はFusion360でパラメータmeter_width, meter_heightの値を変更してください。

Шаг 3

Вставьте «держатель счетчика» в отверстие «держателя баллона».
「держатель счетчика」を「держатель баллона」の穴に差し込む

Шаг 4

Вставьте коробку с силикагелем с прикрепленной крышкой или нижней пластиной в отверстие держателя баллона.
蓋を取り付けたシリカゲルボックス、あるいはнижняя пластинаをдержатель цилиндраの穴に差し込む

Шаг 5

Вставьте «цилиндр» в отверстие катушки и поместите его поверх «держателя цилиндра».
スプールの穴に「цилиндр」を入れて「держатель цилиндра」の上に載せる。

Шаг 6

Поместите сборку в пластиковый контейнер, пропустите нить через пневматический штуцер и закройте крышку контейнера. Наконец, вставьте трубку из ПТФЭ в пневматический фитинг, чтобы завершить процесс.
ここまでで組み立てたものをプラスチックコンテナに入れてフィラメントを空気圧フィッティングに通し、コンテナの蓋を閉める。最後にPTFEチューブを空気圧フィッティングに差し込んで完成です。

Меры наклона
傾き対策

Из-за формы пластикового контейнера он будет наклоняться, если его поставить на плоскую поверхность. Распечатайте «держатель контейнера» и прикрепите его к нижней части контейнера.
プラスチックコンテナの形状ゆえに平らなところに置くと傾いてしまいます。そこで台座を用意しました。「контейнер держатель」を印刷して、底部に取り付けてください。

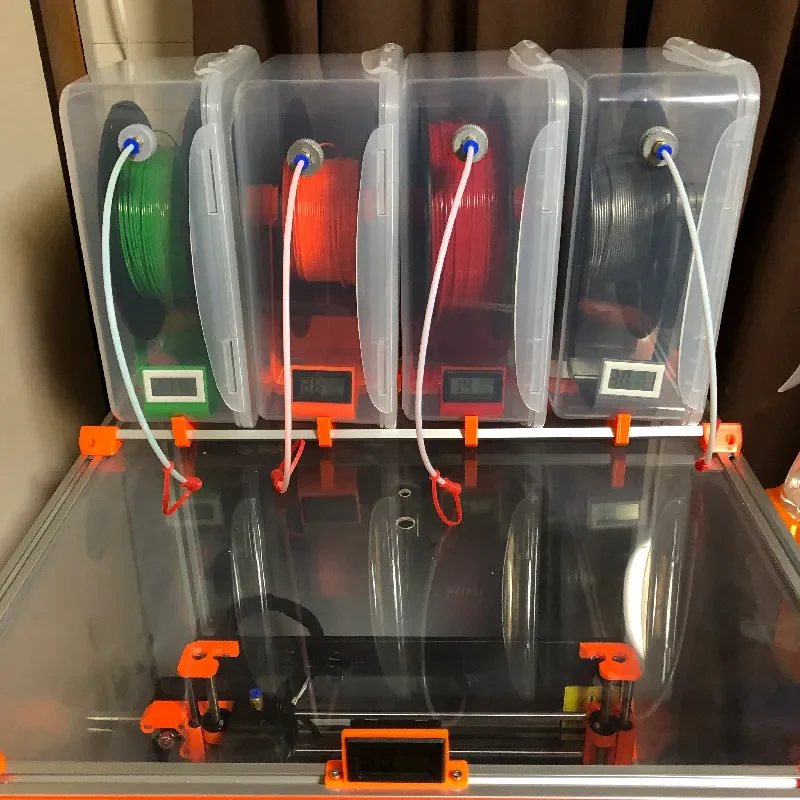

В «держателе контейнера» есть отверстие, через которое можно продеть квадратный стержень диаметром 8 мм, что позволяет его соединить и закрепить. Я установил их в верхней части корпуса принтер��.
「контейнер держатель」には8мм 角の角棒を通すための穴が空いており、これを利用して連結と固定が可能です。私はプリンターの筐体上部にこれらを設置しました。

Два «задних держателя стержня» прикреплены к задней части корпуса, а для его фиксации к каждой стороне прикреплен по одному «боковому держателю стержня».
筐体の後ろ側に「задний держатель удилища」を二つ、両脇に「боков��й стержень держатель」をそれぞれ一つ取り付けて固定しています。

Параметры

Катушка в CAD подготовлена к проверке на столкновение.
CAD上のスプールは干渉チェック用に
