Контейнер для зерновых культур Ali DryBox...
Введение
Существует множество различных конструкций, позволяющих использовать стандартные контейнеры для кухонных хлопьев, чтобы обеспечить безопасность и сухость отдельных катушек с нитью при хранении и во время печати. К сожалению, существует так много различных моделей этих кухонных контейнеров, что приобрести необходимый контейнер довольно сложно, особенно если он от регионального поставщика. Таким образом, эта конструкция основана на широко доступной м��дели контейнера с Aliexpress.
Необходимые инструменты
Шестигранный или шестигранный ключ — 2,5 мм.
Фрезы заподлицо
Плоскогубцы или гаечный ключ на 10 мм.
сверло по пластику 3 мм.
Сверло по пластику 6 мм (опционально)
Спецификация материалов
Подробные комментарии см. в Руководстве по сборке!
Нет
Имя
Количество
Комментарии
1
Болт ШКС М3 х 12 мм
4
Стандарт ИСО 4762
2
Болт ШКС М3 х 10 мм
7
Стандарт ИСО 4762
3
M3 Шестигранная гайка
15
Стандарт ИСО 4032
4
M6 Шестигранная гайка*
1
Стандарт ISO 4032, приобретается только в том случае, если он не входит в комплект с разъемом PC4-M6.
5
608 подшипник
4
Стандартный подшипник 608
6
Гигрометр
1
Гигрометр 48х28х17мм Алиэкспресс.
Купите этот или аналогичный: гигрометр на Aliexpress.
7
Разъем ПК4-М6
1
Попробуйте приобрести его с гайкой М6 в комплекте.
Получите это или подобное: Aliexpress PC4-M6.
(можно использовать и те, что с флейтой).
8
Герметичный кухонный контейнер емкостью 4 л.
1
Контейнер Aliexpress, приобретите этот или аналогичный:
Алиэкспресс контейнер
Другие модели контейнеров работать не будут!
9
осушитель
~75 г
Перезаряжаемый с размером шарика более 3 мм.
10
Печатные детали
~90 г
Зависит от нити (подробные инструкции см. в руководстве)
Настройки печати
0,4 СОПЛА
ВЫСОТА СЛОЯ 0,2 мм
НИКАКИХ ПОДДЕРЖОК!
PLA или PETG (рекомендуется PETG)
Краткий обзор

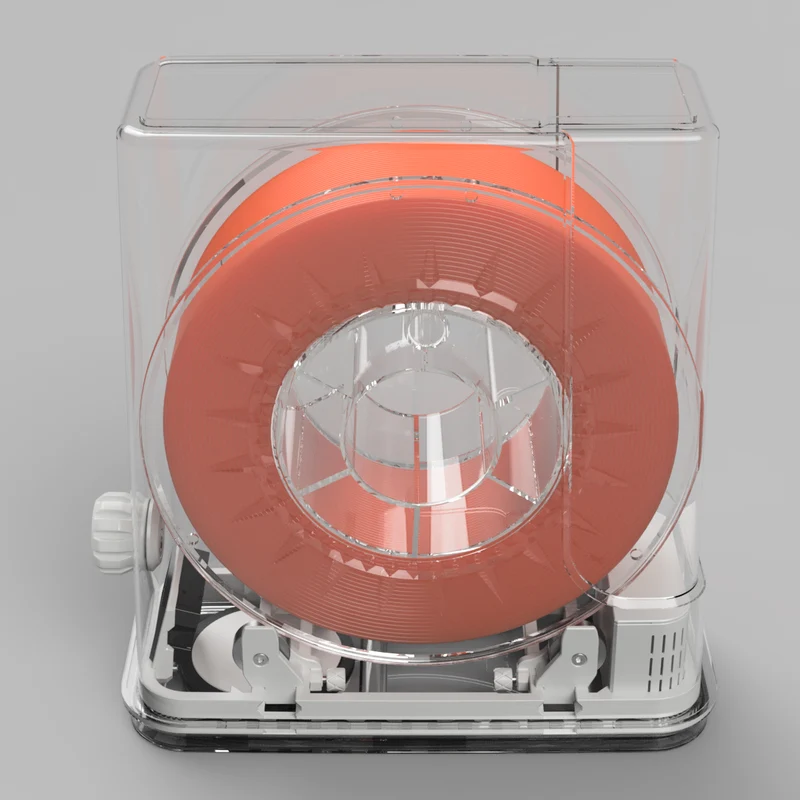

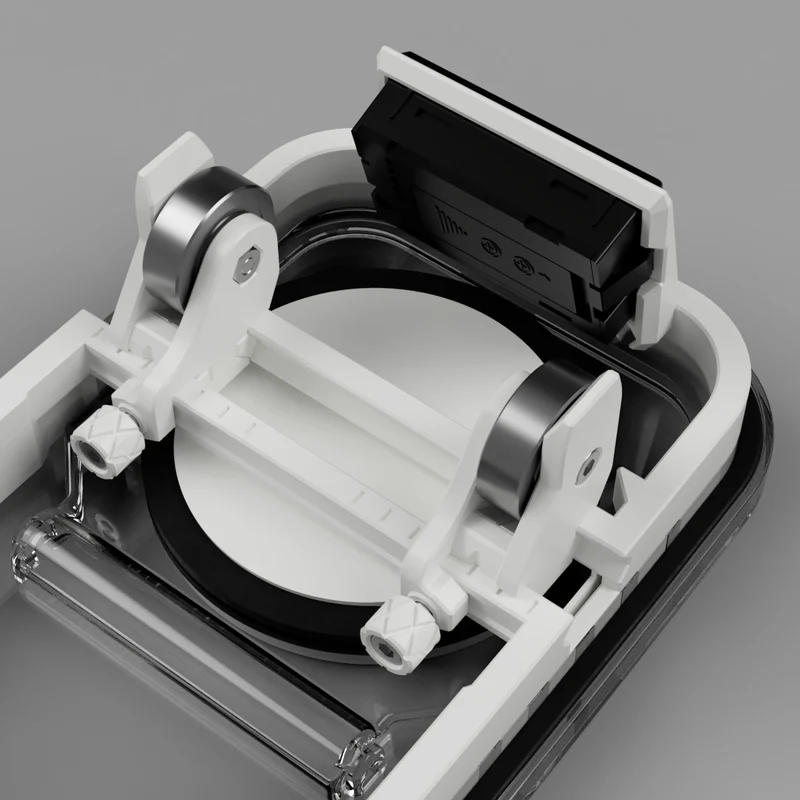

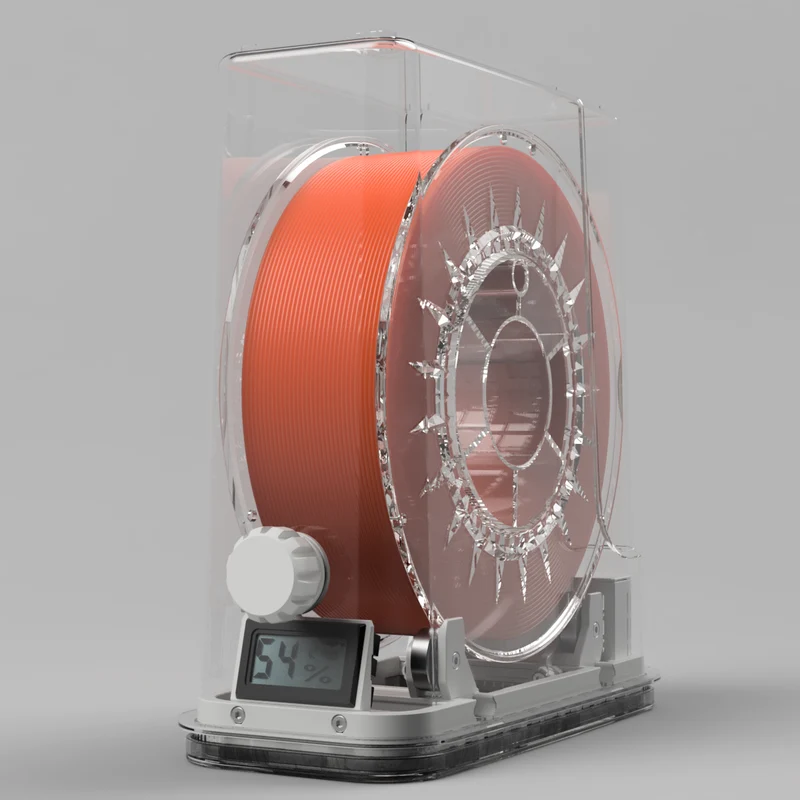

В этой конструкции на основе контейнера для зерновых используются четыре подшипника для поддержки катушки внутри контейнера. Подшипники закреплены на ползунках, которые могут свободно скользить по специально разработанным направляющим для установки катушек различной ширины (поддерживаются катушки шириной 20-70 мм). Ползунки фиксируются с помощью специальных винтов с накатанной головкой. Гусеницы являются частью базовой рамы, которая помещается внутри крышки контейнера.

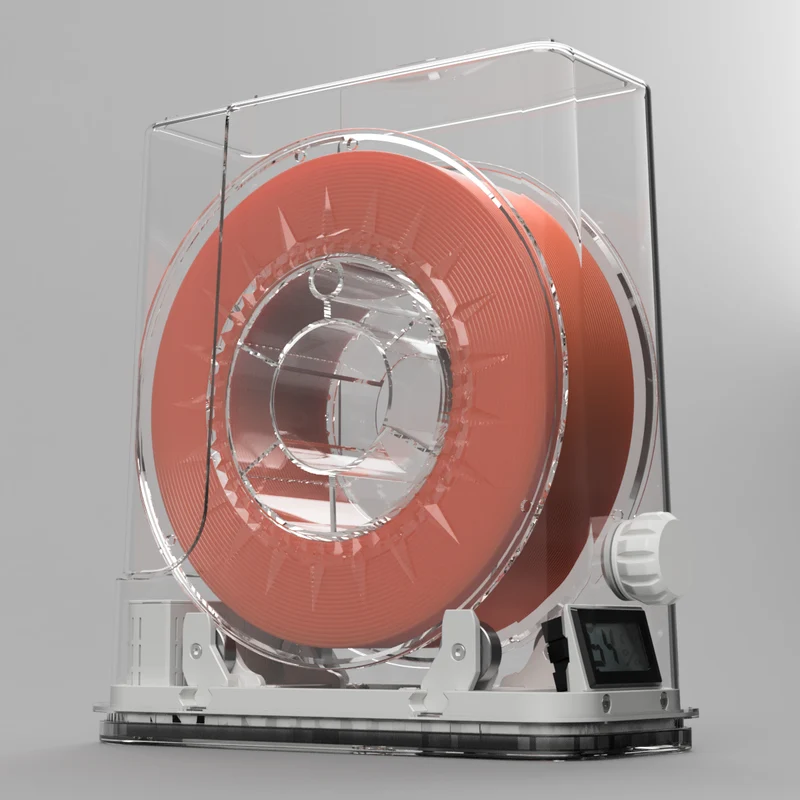

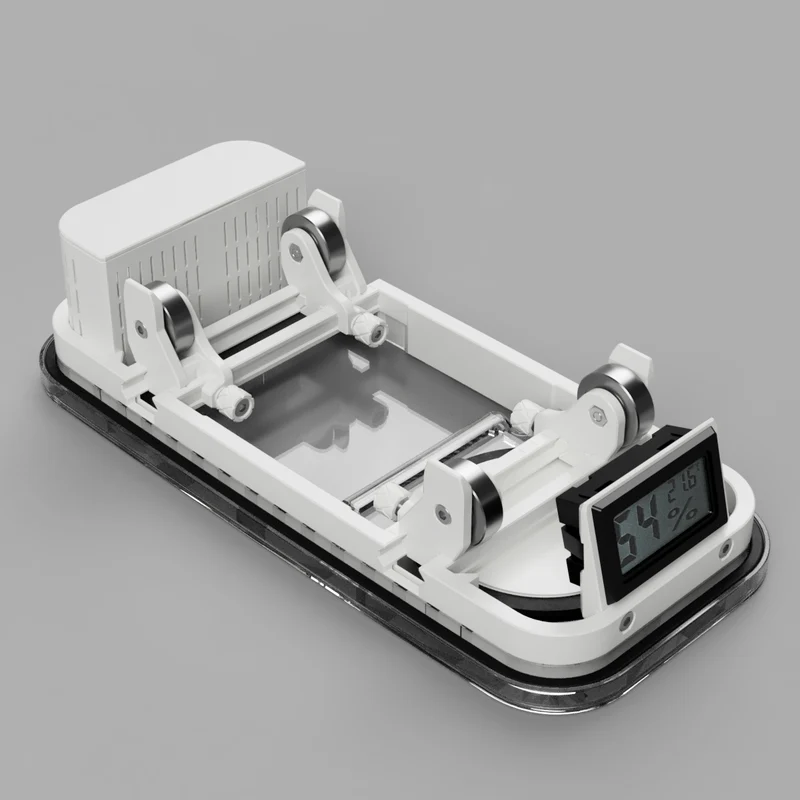

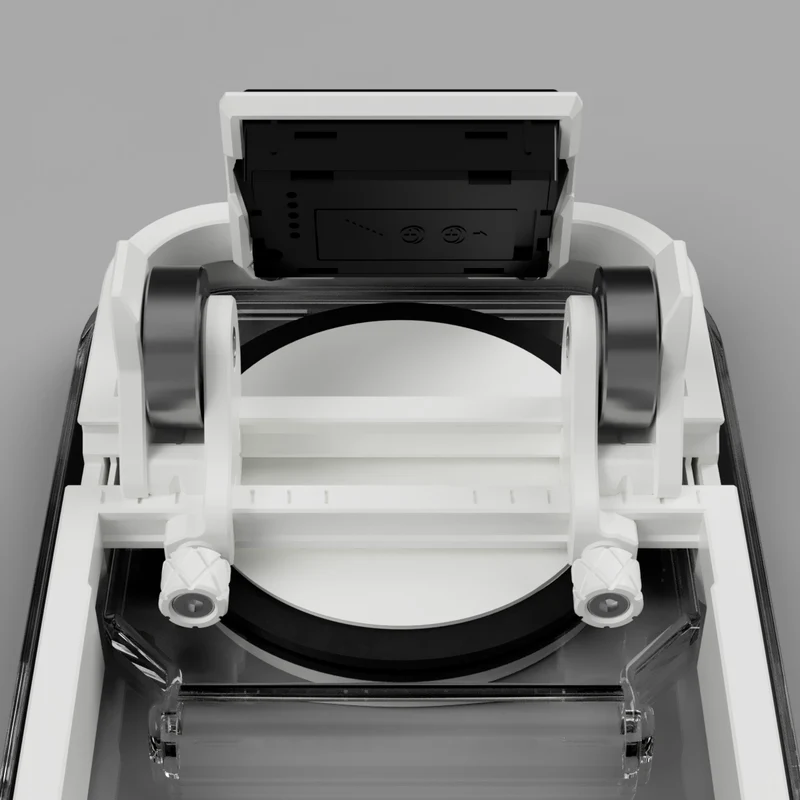

Простой и дешевый гигрометр крепится к опорной раме с помощью специального кронштейна, так что показания гигрометра видны сразу снаружи контейнера.

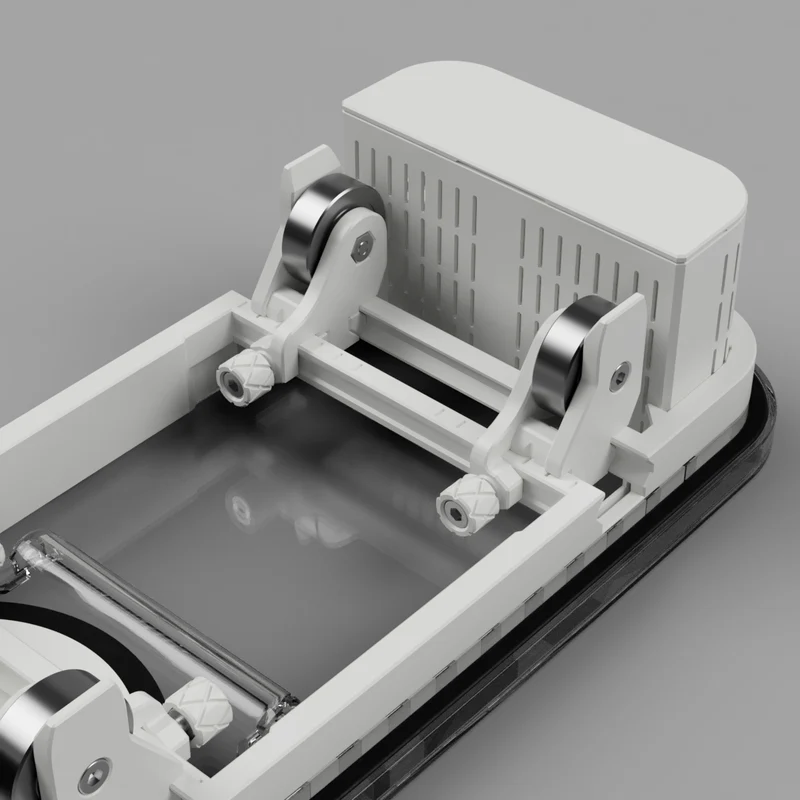

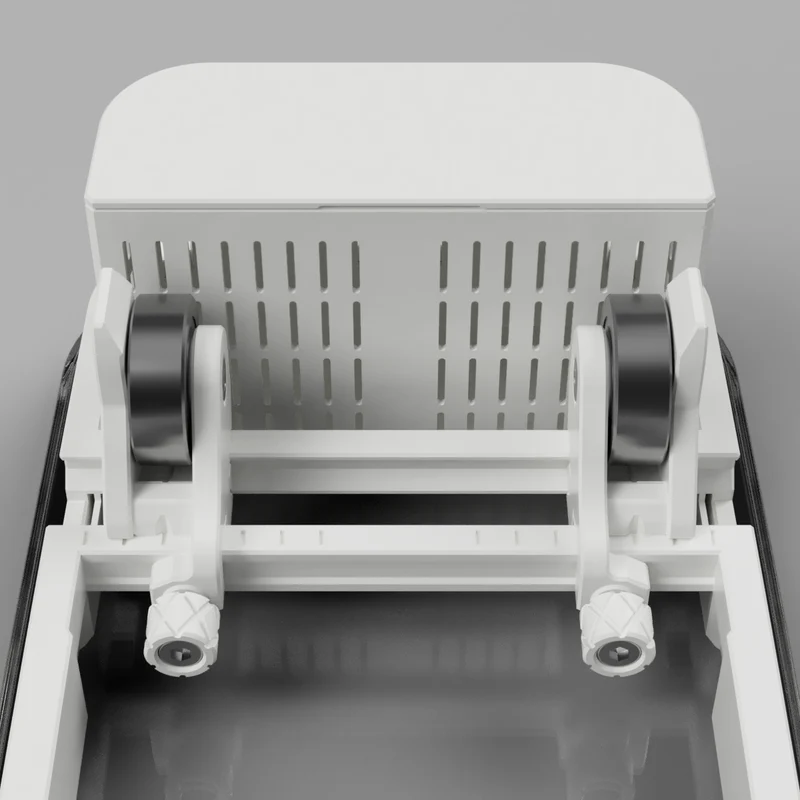

За катушкой в задней части базовой рамы имеется паз для специального контейнера с влагопоглотителем с запрессованной крышкой. Контейнер вмещает до 75 г влагопоглотителя, чего более чем достаточно, чтобы контейнер объемом 4 л оставался сухим в течение нескольких месяцев.

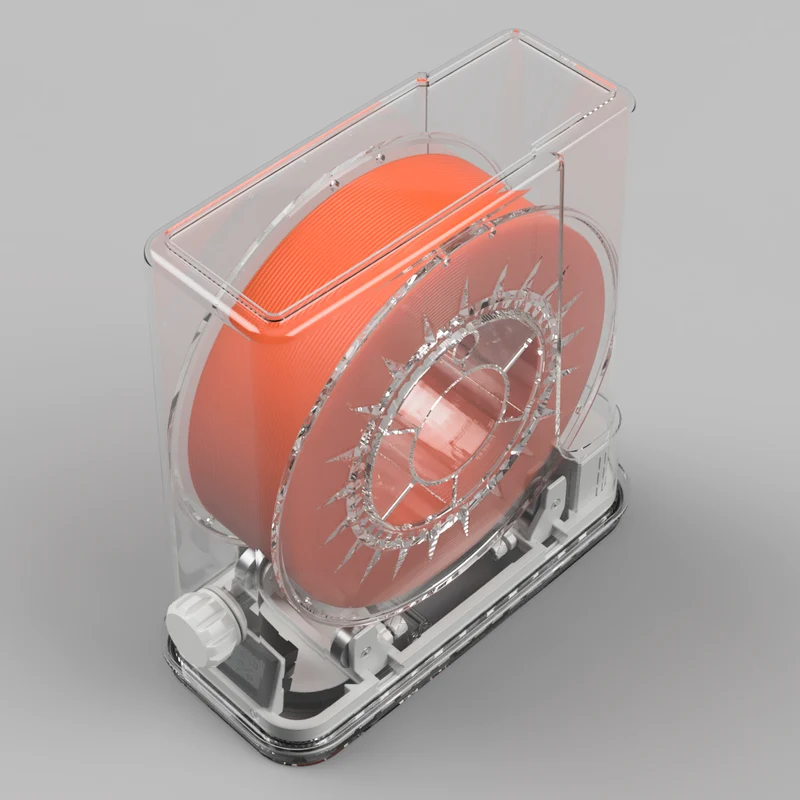

Контейнер можно использовать для хранения нити даже во время печати, гарантируя, что нить останется сухой и чистой. Специально разработанный соединитель для трубки из ПТФЭ находится перед контейнером. Он оснащен стандартным пневматическим фитингом для крепления трубки из ПТФЭ во время использования, а также специально разработанными пазами для фиксации нити, когда она не используется. Когда разъем не используется, он закрыт навинчивающейся крышкой с ��исунком, обеспечивающей герметичность контейнера.
Эта модель во многом вдохновлена работой @GunplaMark — если у вас есть доступ к контейнерам, на которых он основывал свой дизайн, рассмотрите возможность использования его дизайна.
Об этом дизайне
Разработка этого сухого бокса потребовала многих часов работы по проектированию, пробной печати и реальных испытаний, а также затрат на материалы и оборудование. Я рад поделиться им здесь бесплатно, чтобы каждый мог им воспользоваться.
Если вы считаете этот дизайн полезным и хотите поддержать будущие проекты и сказать спасибо, доступна платная версия. Совершенно необязательно, но очень ценно.
Платная версия
Или Вы можете просто купить мне кофе:
buymeacoffee.com/jstraupenim
Спасибо за просмотр и удачной печати!
