Параметрическое устройство для изготовления контейнеров с...

Пожалуйста, смотрите оригинал; это моя первая попытка использовать FreeCAD.

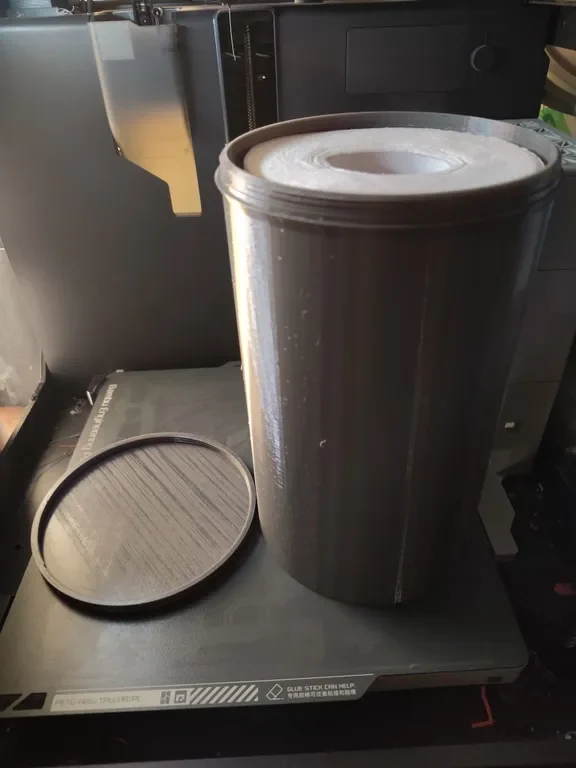

Когда я увеличил исходную параметрическую модель до внутреннего диаметра 120 мм и внутренней высоты 205 мм (не позволяя мышам строить гнезда из рулонов RV TP в нашем дорожном прицепе; вмещает 2 рулона), выемки захвата вышли за пределы резьбы. Также резьба была 20 ниток (20 оборотов на открытие/закрытие), что было больше, чем мне хотелось.

Увеличение толщины стенки до 3 мм сделало резьбу более крупной (2 мм вместо 1 мм), что помогло.

Добавлен параметр ограничения расстояния для высоты резьбы винта.

Резьба первого отпечатка была довольно тугой; возможно, вы захотите немного увеличить ограничение по X,Y. При добавлении 0,3 мм к внутреннему диаметру 120 мм использовался масштабный коэффициент X,Y 100% x 120,3 мм / 120 мм = 100,25% (масштабирование Z, отличное от контейнера, привело бы к несоответствию шага резьбы). Он все еще печатает; может еще подкорректируем).

Добавлены небольшие (высотой 0,2 мм) скругления на внешних кончиках резьбы, что может помочь при удалении самой внешней части резьбы.

Напечатано в PETG (можно использовать любую нить); Я использовал 2 настенные петли с заполнением 25%, что пока кажется довольно прочным.
