Простая параметрическая конструкция шарнира...

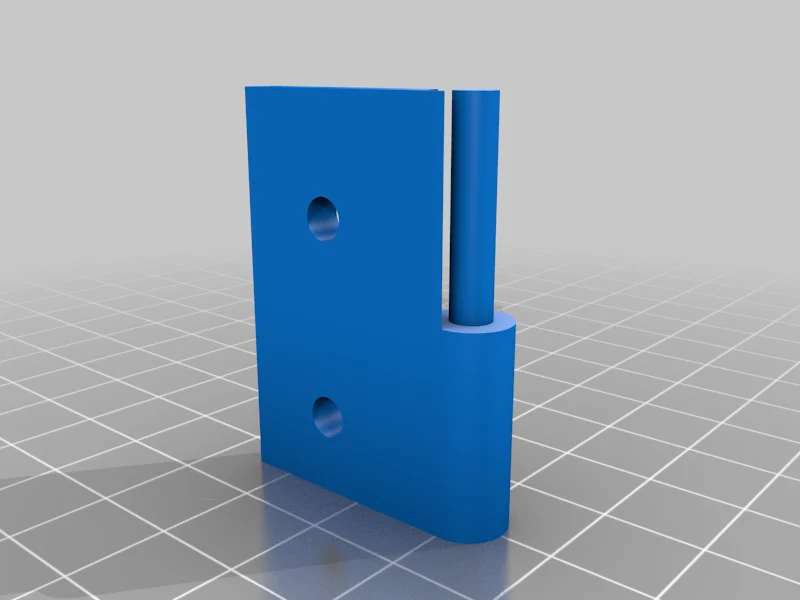

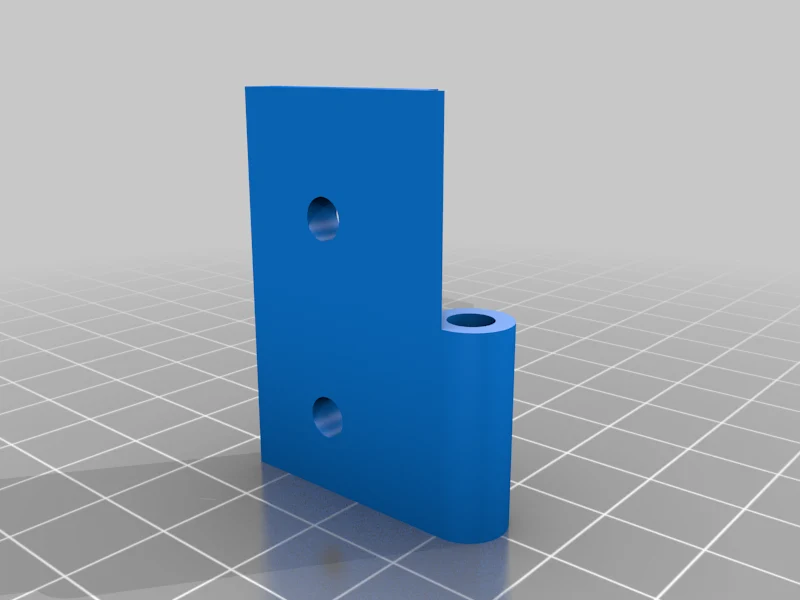

Мне нужен был простой шарнир, подходящий к чему-то легкому, что я делал, и в итоге я спроектировал его в OpenSCAD. В файле SCAD есть параметры, позволяющие легко изменять размеры — высоту, глубину, толщину, размер отверстия для болта. Существует параметр, позволяющий выбрать, следует ли располагать отверстия для болтов на одной линии друг с другом или в шахматном порядке, чтобы предотвратить столкновение болтов.

Версия 2 scad-файла вводит еще один вариант — иметь на створке петли квадратную кро��ку или оставить кривую, как в версии 1.

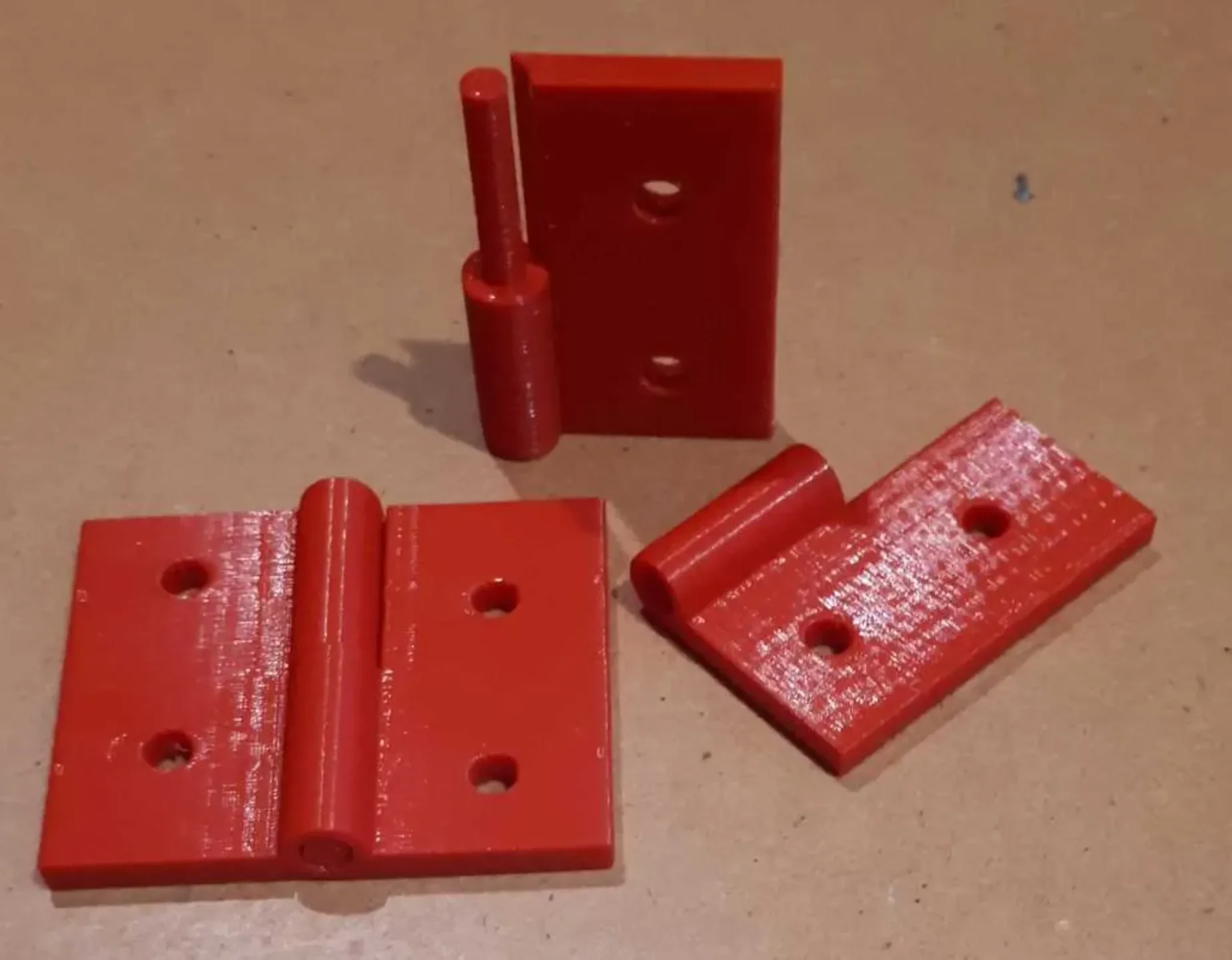

Также предоставляются файлы .stl того размера, который я напечатал.

Я использовал PLA и нашел его вполне подходящим для моего проекта с легкой акриловой дверью. Если вы делаете что-то с более тяжелой дверью, это может быть не лучшим вариантом для вас.

Настройки печати

Бренд принтера:

Пруса

Принтер:

И3 МК3С

Плоты:

Нет

Поддерживает:

Нет

Разрешение:

0,2

Заполнение:

100%

Нить накаливания: eSun PLA+ Несколько!

Примечания:

Штифтовая часть петли должна быть заполнена на 100%, чтобы обеспечить достаточную прочность, чтобы выдержать поворот двери.
