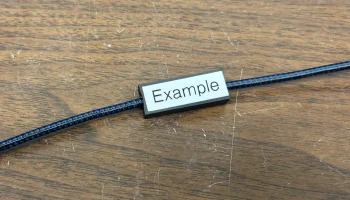

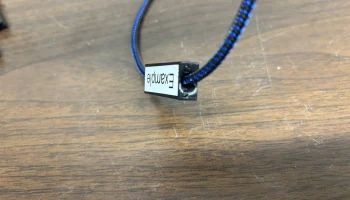

Сдвижная этикетка кабеля типа "ласточкин хвост".........

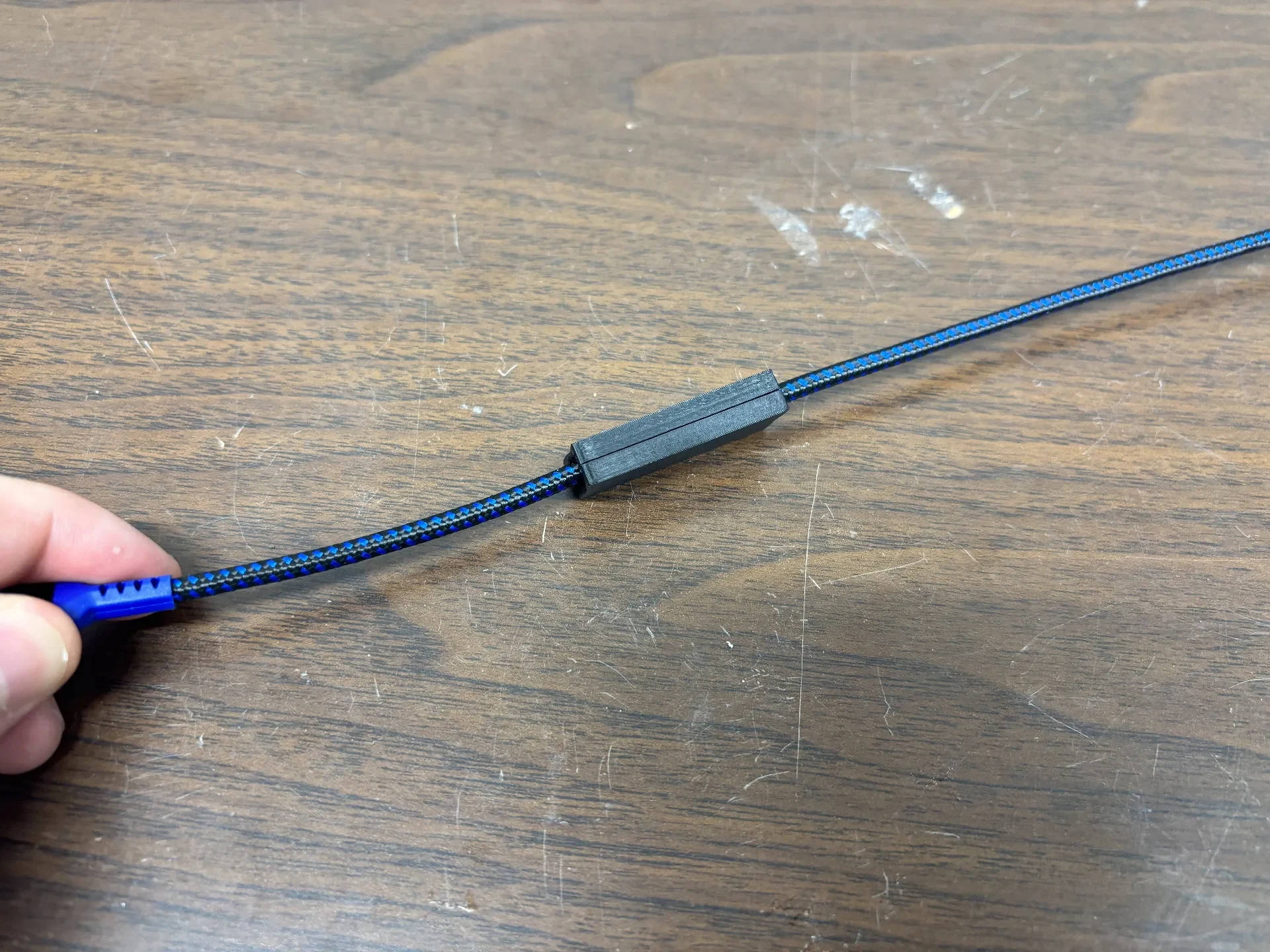

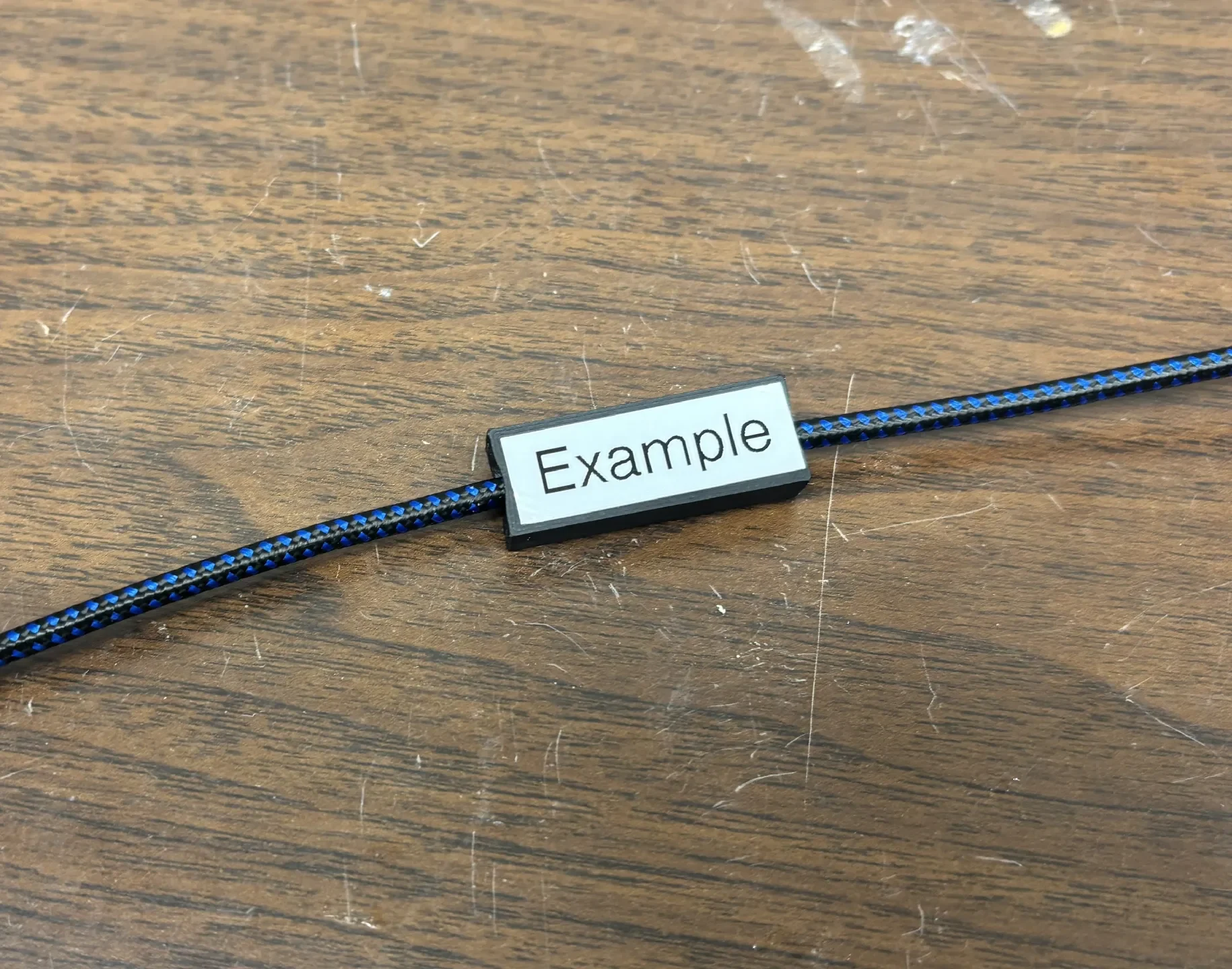

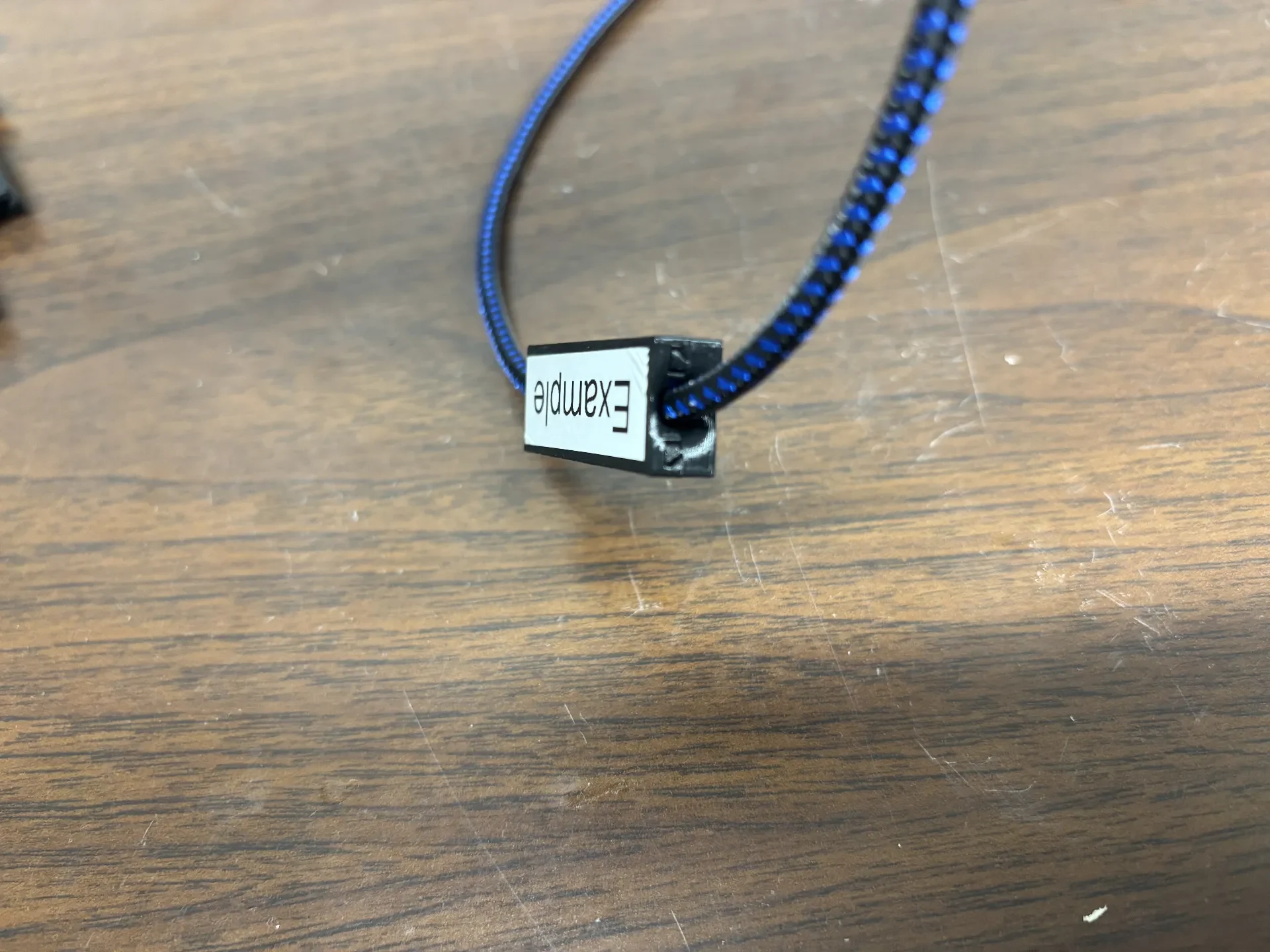

Этикетка на кабеле предназначена для надежного крепления и не смещается и не падает во время использования кабеля. Разработано с упором на маркировку кабелей, которые регулярно подключаются к ноутбукам, например, в конференц-зале.

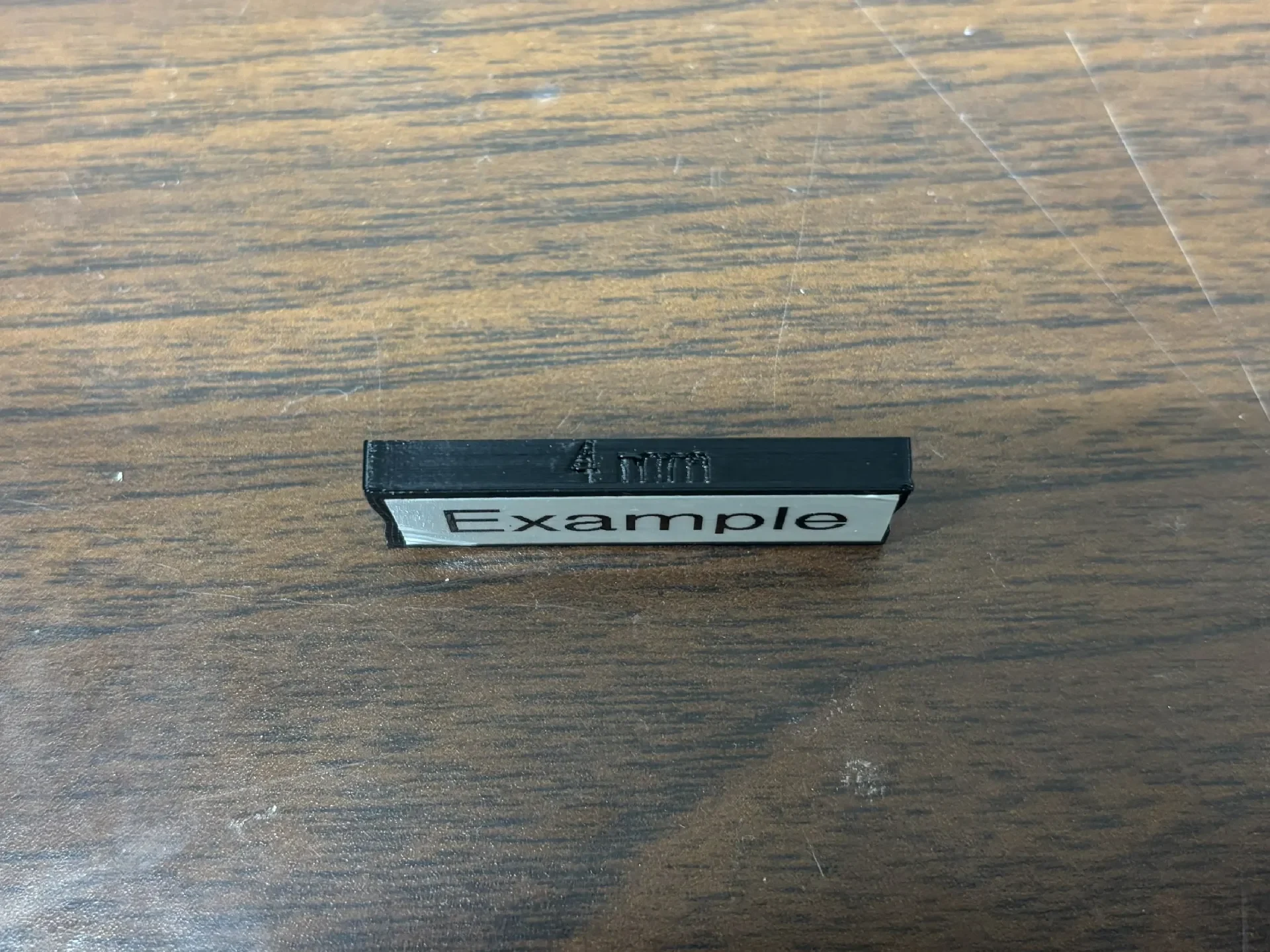

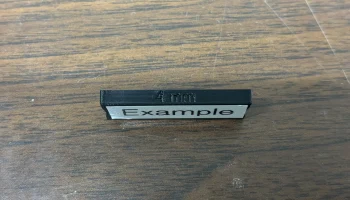

Подходит для этикеток шириной 12 мм и длиной до 40 мм по умолчанию.
Мне нужно было что-то достаточно широкое, чтобы вместить этикетку шириной 12 мм для удобства просмотра, но, по моему опыту, простая намотка этикетки на кабель не оказывается достаточно заметной. Я также хотел, чтобы этикетка не перемещалась по кабелю и не падала после установки.

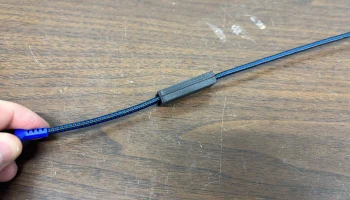

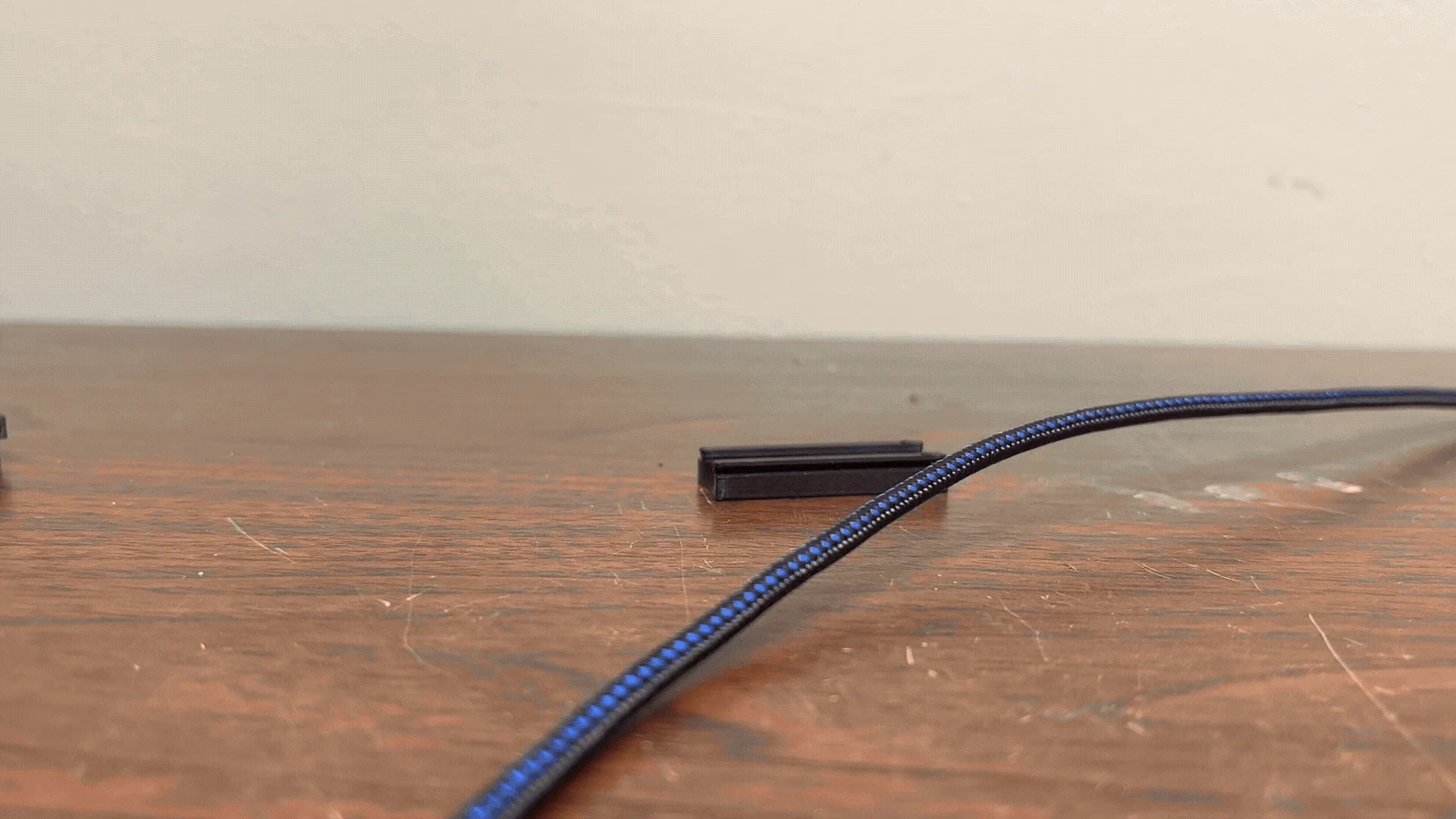

В этой конструкции используется скользящая конструкция «ласточкин хвост», которая удерживает две половинки вместе. Две вставки из пенопласта обеспечивают некоторую гибкость в выборе размера кабеля. На конце он фиксируется парой маленьких выступов. В сочетании с трением кабеля, прижимаемого пенопластовыми вставками, две половинки надежно держатся вместе и не скользят по кабелю легко.
Инструкции по установке
Вставьте кабель в нижнюю часть поверх пенопластовых вставок.
Найдите стороны корпуса, на которых есть углубления, это укажет, на какой стороне есть защелки.

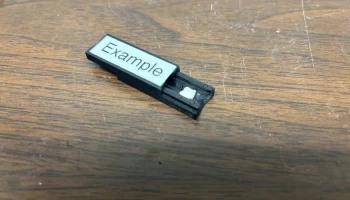

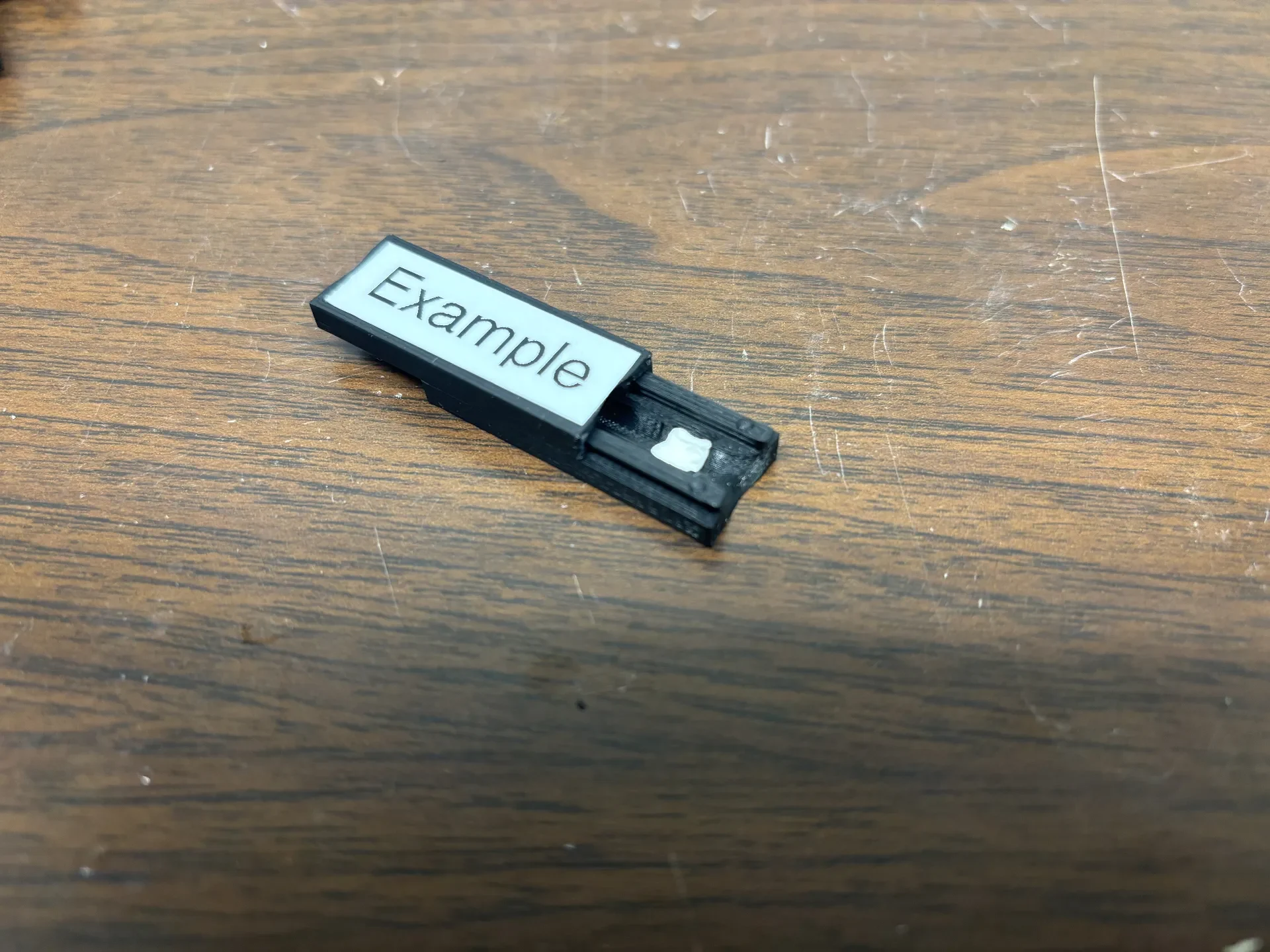

Сложите «ласточкин хвост» вместе, начиная с нижней стороны без выступов.
После сдвига выступы должны оказаться на одном конце.
Сжатие двух половин во время скольжения (сжатие пенопластовых вставок) позволяет ему скользить легче.
Чтобы сдвинуть их вместе, в зависимости от кабеля может потребоваться некоторое усилие. Если кабель слишком большой, он вообще не подойдет.
Чтобы снять, просто раздвиньте их так, как они были.
Детали и настройки печати

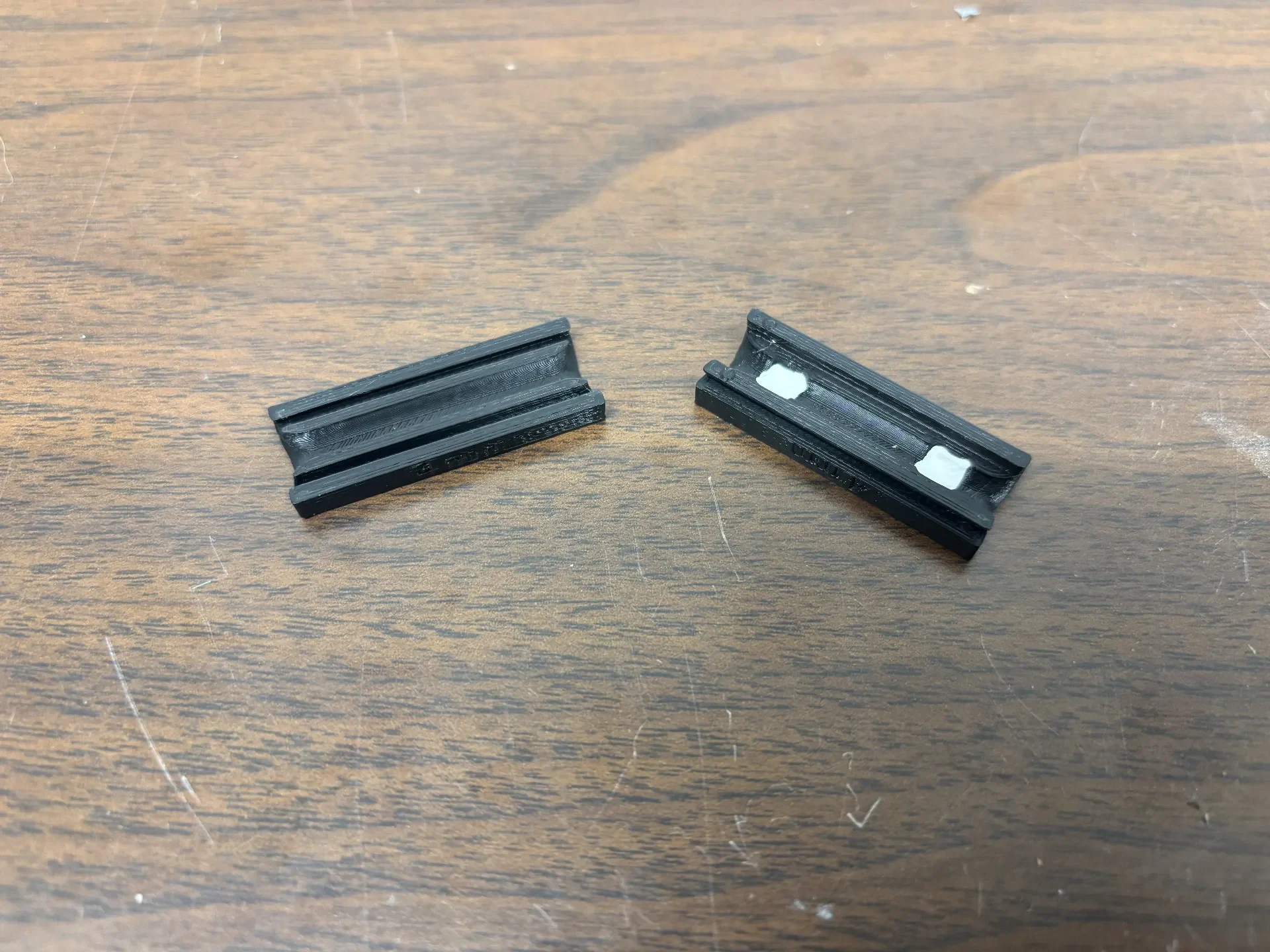

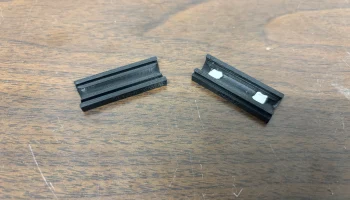

Верхняя и нижняя половинки
Печать с высотой слоя 0,1 мм.
2 периметра — это много
Отлично печатает с соплом 0,4 мм, но не становится больше, хотя многие функции довольно малы.
PLA, PETG или любые обычные материалы подойдут отлично.
Пенопластовые вставки (дополнительно)
Я напечатал их с помощью ColorFabb VarioShore TPU, хотя подойдет любая вспененная гибкая нить.
При некоторой осторожной резке вы, вероятно, могли бы сделать что-нибудь из пенопласта или что-то еще, что вполне подойдет.
Они предназначены только для обеспечения некоторого натяжения кабеля, чтобы он был надежно закреплен и не соскальзывал. Если это не беспокоит, их можно пропустить. В зависимости от того, насколько плотно прилегает кабель, вы все равно можете получить довольно надежную фиксацию.
Предоставляются несколько размеров, подходящих для большинства кабелей. Если вы хотите настроить его дальше, доступны файл Fusion и файл шагов. В Fusion он параметризован так, чтобы можно было легко настраивать общие параметры, которые вы хотите легко настроить («Изменить»> «Изменить параметры» для доступа в Fusion).
