Ящик/футляр для хранения акселерометра PRUSA (с дополните...

Поскольку акселерометр PRUSA не обязательно должен быть постоянно подключен к принтеру, а повторная калибровка входного формирователя необходима только в случае внесения изменений в принтер, я искал способ безопасного хранения акселерометра. Для этого я использовал популярный параметрический Rugged Box от Whity, а затем наткнулся на вставку акселерометра (с крышкой для MK4/S, MK3.9/S) от NusseIt, идею которого (и большую часть размеров) я использовал.

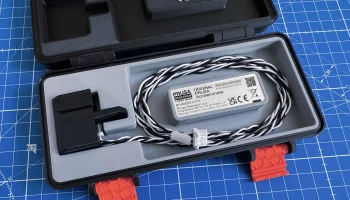

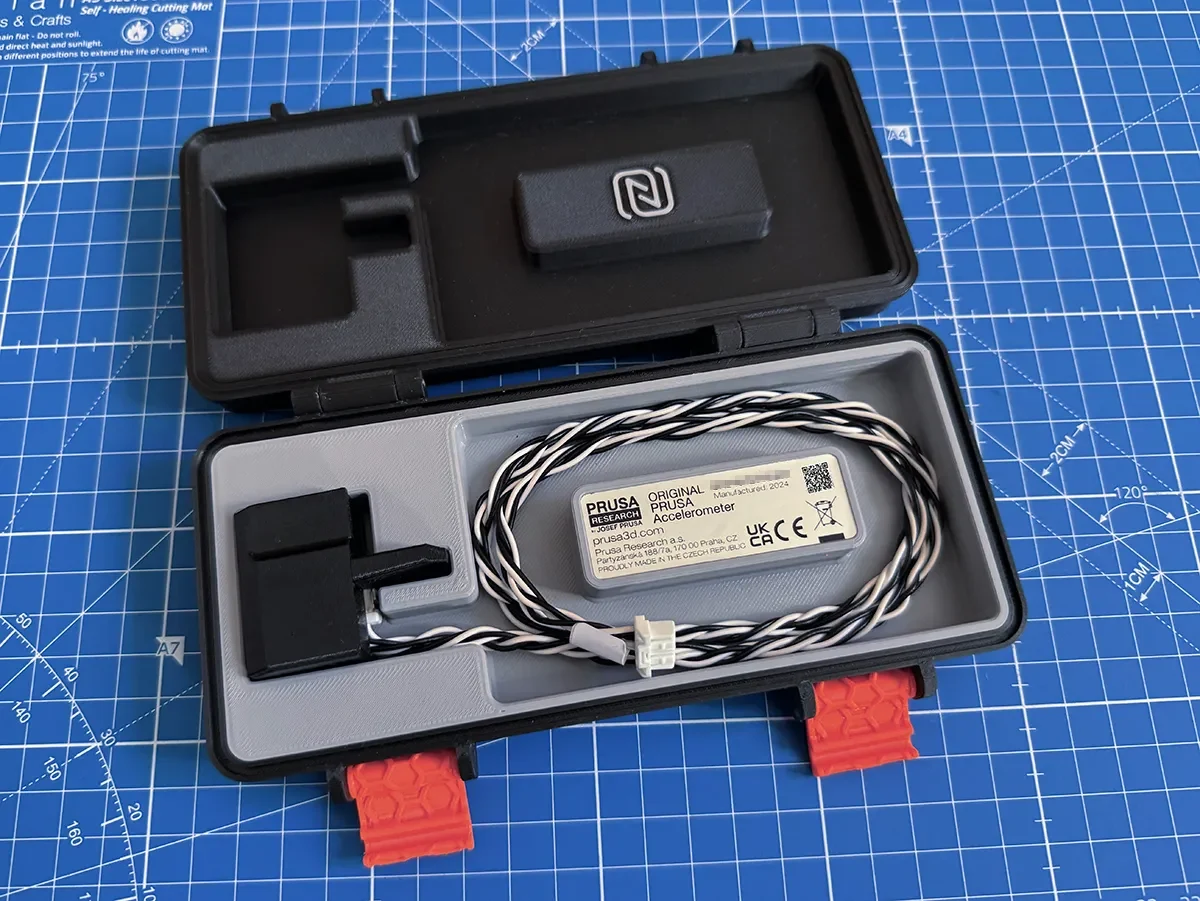

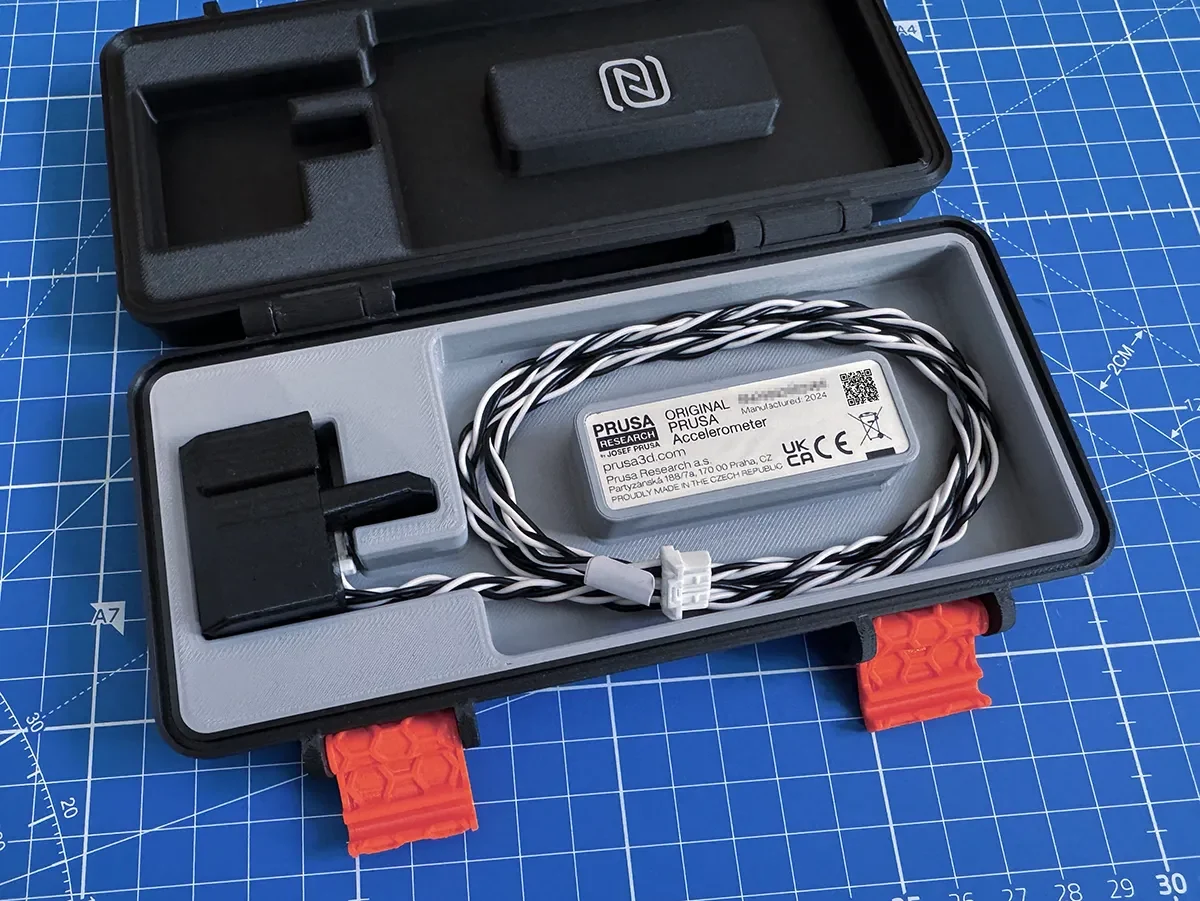

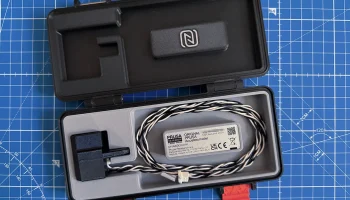

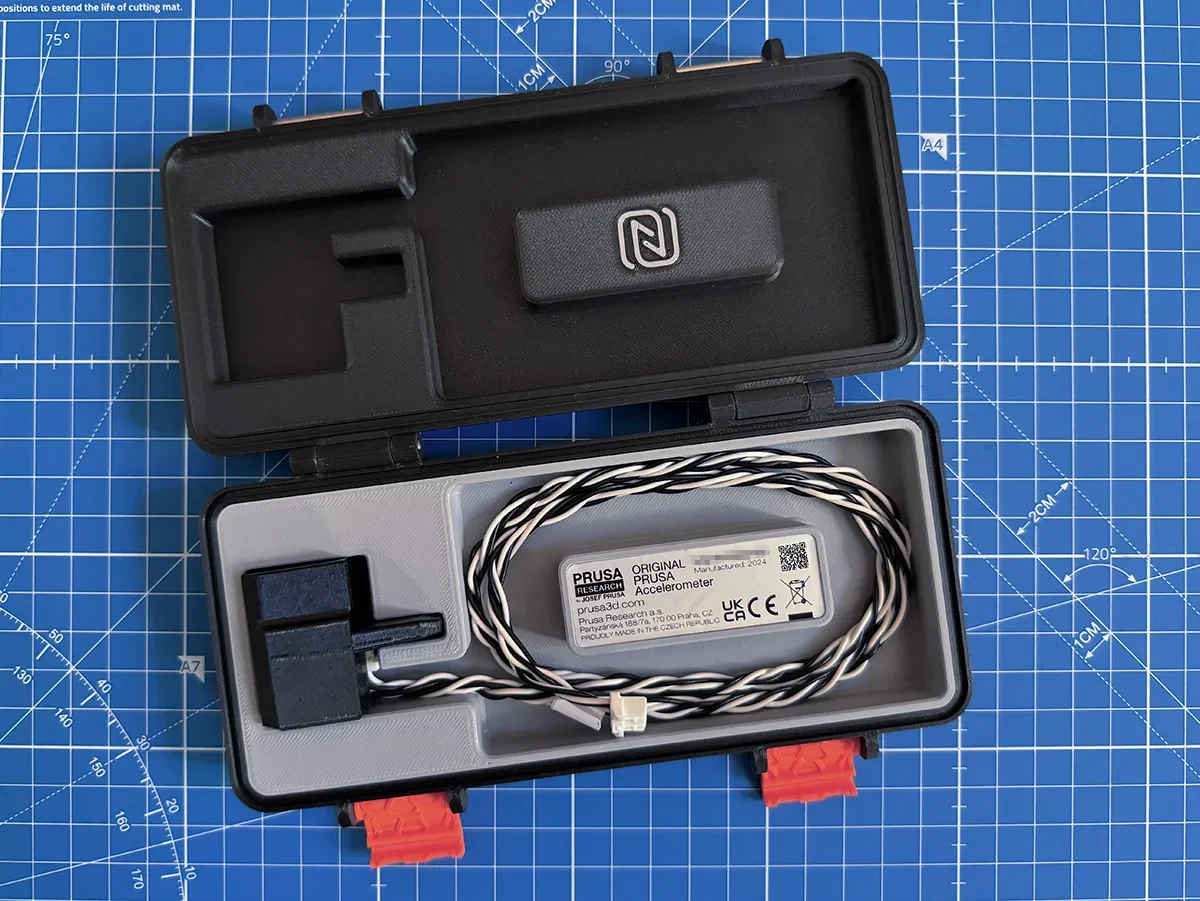

Вставка идеально подходит для корпуса акселерометра MK4/S, MK3.9/S. В закрытом состоянии корпус прочно сидит в корпусе (допуск по высоте около 1 миллиметра). Также можно приклеить наклейку с серийным номером.

НФК? Да, необязательно.

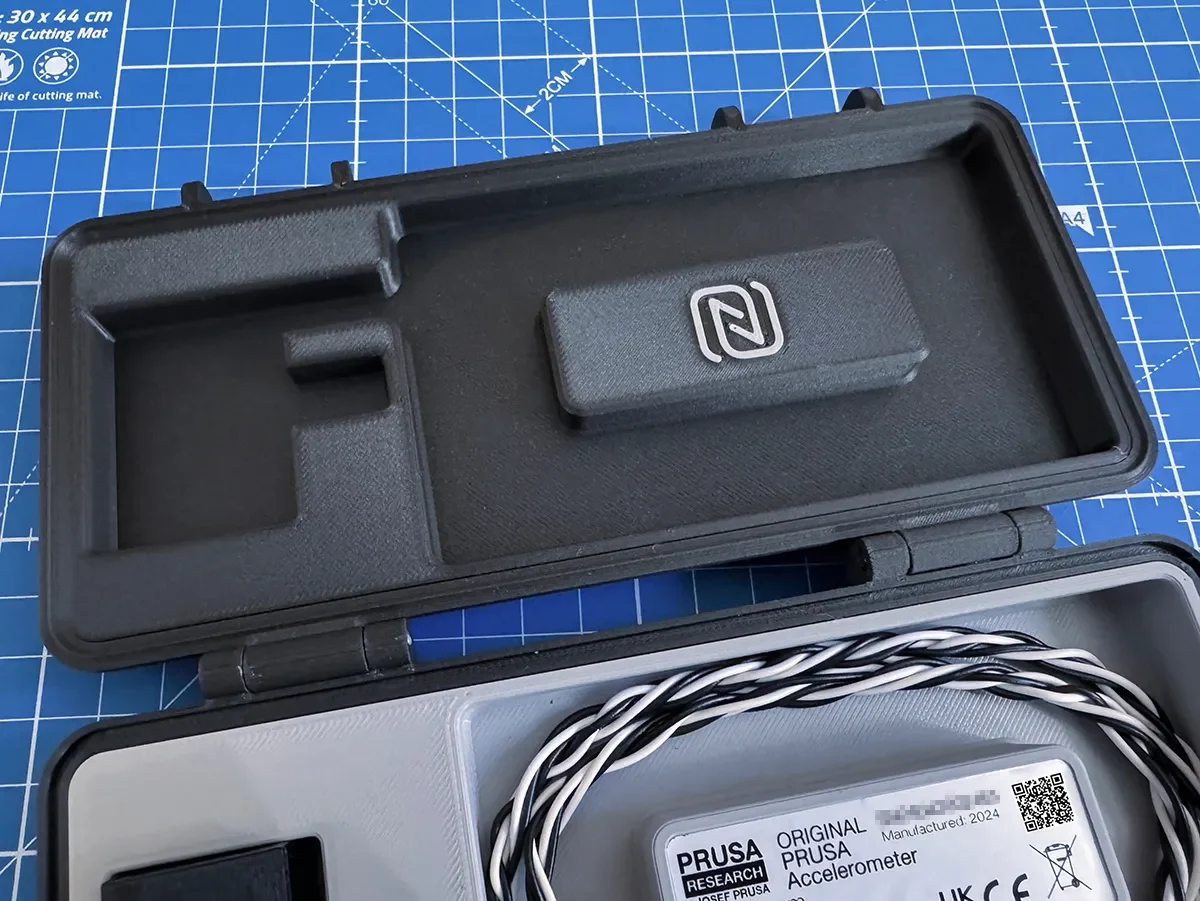

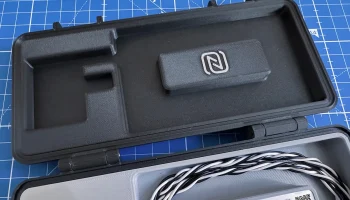

У «основания» вставки в крышке имеется небольшая NFC-метка (12х19 миллиметров), на которой сохранена ссылка на руководство пользователя акселерометра. Почему? Просто потому, что ты можешь. Если вы тоже хотите сделать то же самое, вы можете просто приостановить печать, вставить метку NFC в углубление и продолжить печать.

Варианты крышки:

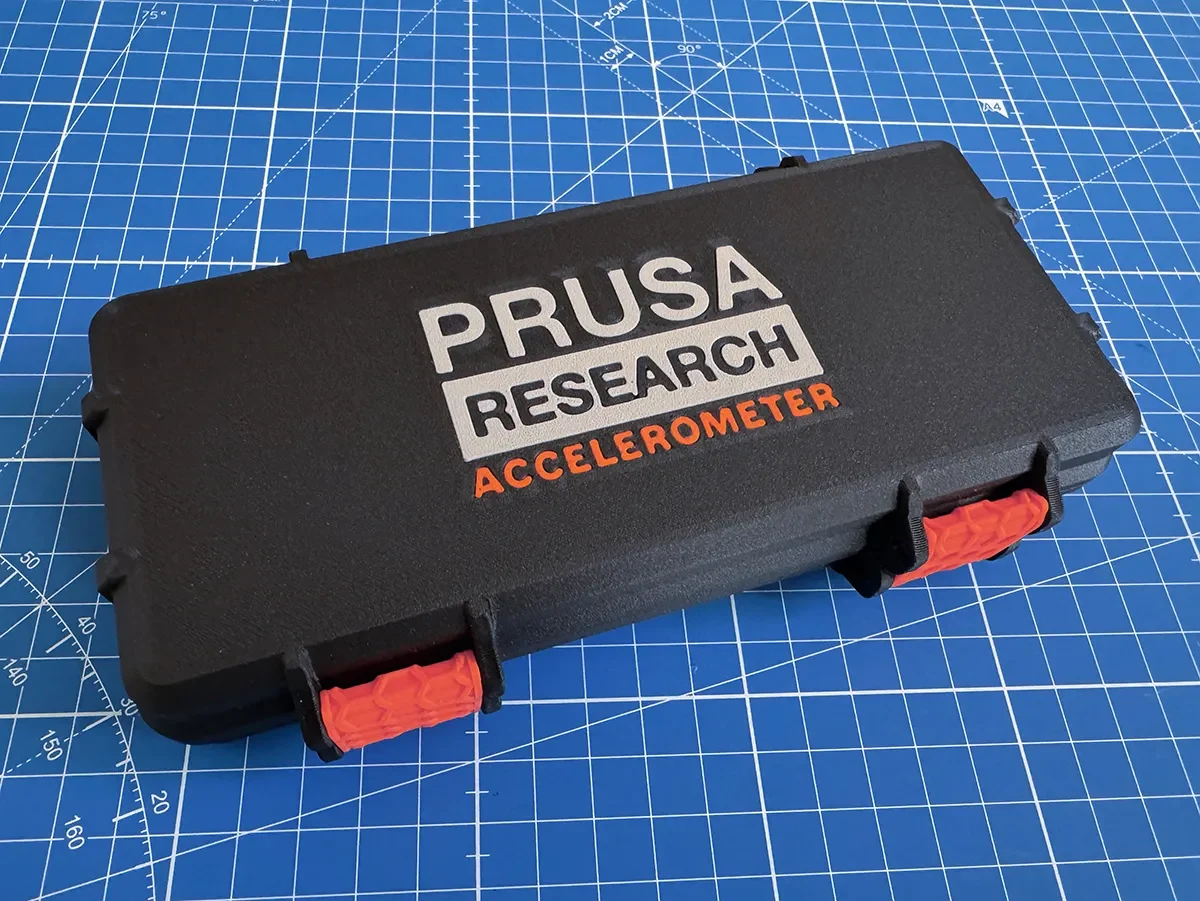

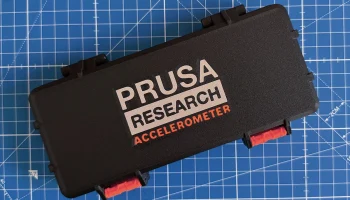

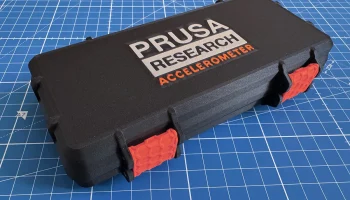

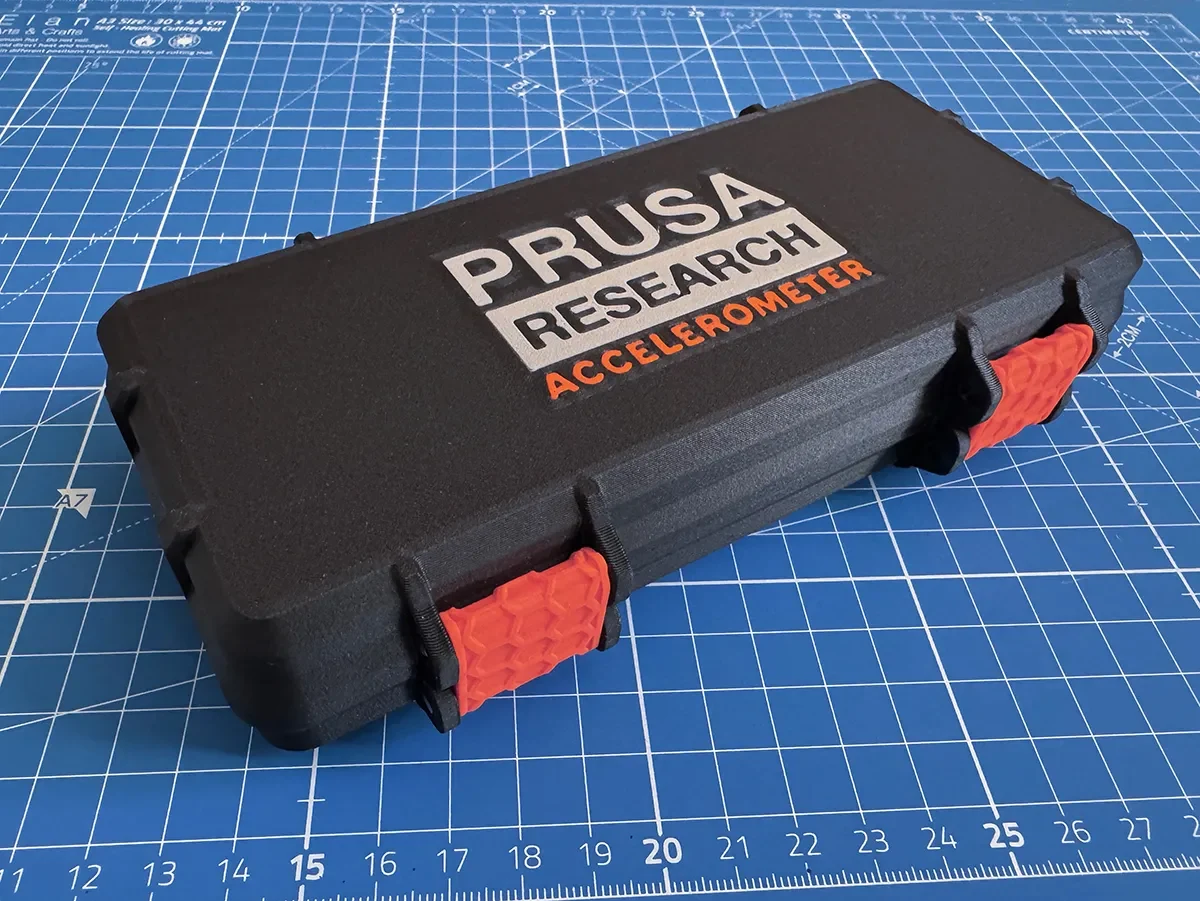

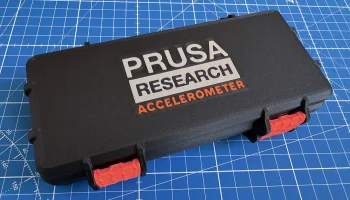

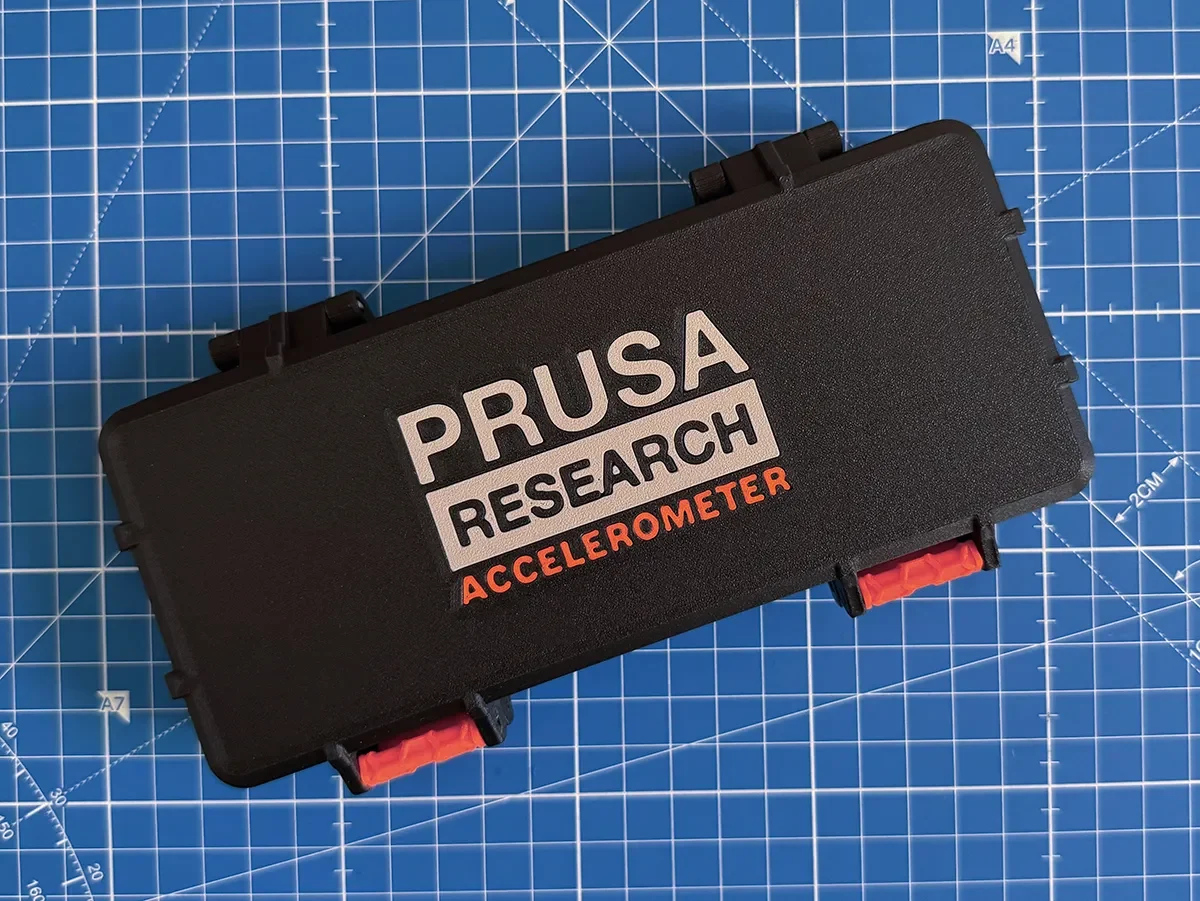

Крышка доступна с 2½ различными вариантами логотипа: полностью без логотипа, с многоцветным логотипом (мультиматериал и один материал, см. советы по печати ниже) и «многослойным логотипом». Последний из н��х можно напечатать как обычно, но разница в 0,2 мм все равно создает привлекательный логотип на крышке.

Варианты инкрустации:

Обе вставки доступны в нескольких вариантах: нижняя вставка доступна с выемкой для наклейки серийного номера или без нее. Вставка на крышку доступна с меткой NFC и без нее, а последняя также доступна с логотипом NFC и без нее. Вставки имеют допуск 0,08 мм и поэтому плотно прилегаю��. Если он слишком тугой, используйте компенсацию XY.

Варианты замков:

Защелки могут быть установлены сверху или снизу и надежно удерживают ящик закрытым. «Губа» небольшая, но достаточная, чтобы легко открыть защелки, не отрывая ногтя. ;-) Варианты: Без рисунка или с шестигранным рисунком (глубиной 0,4 мм и 0,6 мм).

Что вам нужно:

Для коробки необходимы 6 винтов М3 или, как вариант, небольшие стержни. Длина ровно 30 миллиметров. Отверстия пересверлил сверлом на 3 мм — держится так же хорошо и гарантирует, что ничего не сломается при вкручивании.

Настройки печати:

Ничего особенного в корпусе, крышке, петлях и защелках. Печать проста и раб��тает с любым соплом и любой высотой слоя, но я предлагаю высоту слоя 0,2 мм. Опоры не являются абсолютно необходимыми, но я использовал их для большого шрифта PRUSA и рамки RESEARCH.

Вставки из нескольких материалов (буквы, рамка и логотип NFC) не имеют допусков. Здесь вам следует использовать компенсацию XY PrusaSlicer. В зависимости от того, насколько хорошо настроен ваш принтер, от -0,05 до -0,2 мм (у меня было -0,075 мм).

Входы для крышки: STL зеркально отображен, поэтому крышка и логотип имеют одинаковую поверхность первого слоя. ;-) Высота букв уменьшена на 0,2 мм, чтобы учесть перемычки (выемка крышки 1,2 мм, буквы 1,0 мм). Совет: Распечатайте сразу несколько версий XY и используйте модификаторы.
Логотип NFC: Высота идентична выемке, так как высота по оси Z на самом деле почти идентична. STL не зеркальный, чтобы соответствовать верхней поверхности.

Конечно: печать корпуса в нескольких цветах без MMU может немного раздражать, но это лучше, чем печать в одном цвете. :-)
