Исправления SBox V1 и V2
Обзор решенных проблем исходного проекта
Отверстия для винтов в левом нижнем углу коробок слишком велики в исходных конструкциях V1 и V2. Винты M3 можно вставлять и вынимать с небольшим давлением.
Левая сторона оригинальных крышек V1 и V2 имеет проблему с геометрией, из-за которой защелки не садятся должным образом.
Оригинальная средняя коробка V2 короче средней коробки V1.
В оригинальных средних и больших коробках V2 отсутствует возможность использовать боковые ручки.
В настоящее время эта проблема может быть решена с помощью сообщения Михала Фанты.
Оригинальная маленькая коробка V2 лишает возможности использовать передние ручки.
Михал исправил свою модель и загрузил ее снова. Чтобы внести ясность, модель, которую он загрузил, теперь ДЕЙСТВИТЕЛЬНО поддерживает его переднюю ручку.
Модель, которую я загрузил здесь, также решает эту проблему. Коробка Small V2 поддерживает переднюю ручку.
Ручка, которую я загрузил, предназначена для оригинальной коробки V2 Small, которая (случайно) не поддерживает переднюю ручку. Используйте эту ручку только в том случае, если вы напечатали коробку, которая не поддерживает переднюю ручку.
Версии моих исправлений
Bottom_Small_V2_Symmetry_Handle_Fix_M3Hinge — в версии B исправлена проблема, о которой сообщил ExuZ. «Утолщения», удерживающие ручку на месте, были вставлены примерно на 1 мм. В результате получился прямоугольный выступ на 1 мм внутрь коробки.
Описание проблем
Дизайн штабелируемых ящиков для инструментов от Михала Фанты просто фантастический. На данный момент я напечатал с��мь коробок и не ожидаю, что в ближайшее время сбавлю темп. Они хорошо складываются, защелкиваются, и мои дети любят хранить в них свои маленькие игрушки.
Однако с коробками есть некоторые проблемы. Крышки мешают защелкам, из-за чего они неправильно садятся с левой стороны. Это можно легко увидеть, если у вас есть две коробки. Сложите их и зафиксируйте вместе. Посмотрите на защелки слева и справа. Правая сторона полностью сидит на месте, а левая касается крышки.

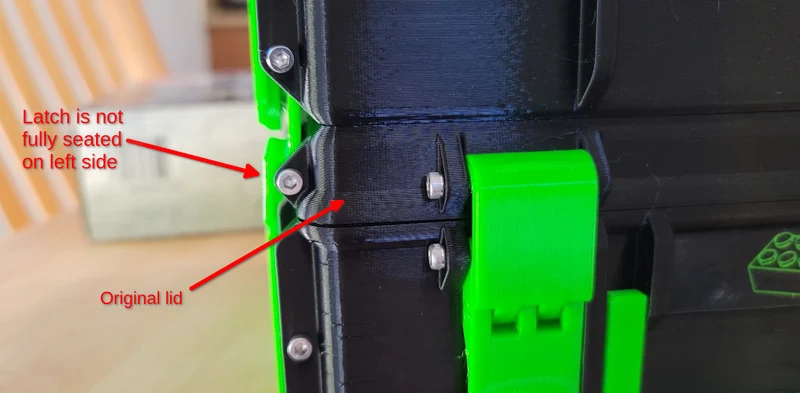

Вот на фото, как сидят защелки с оригинальной крышкой:

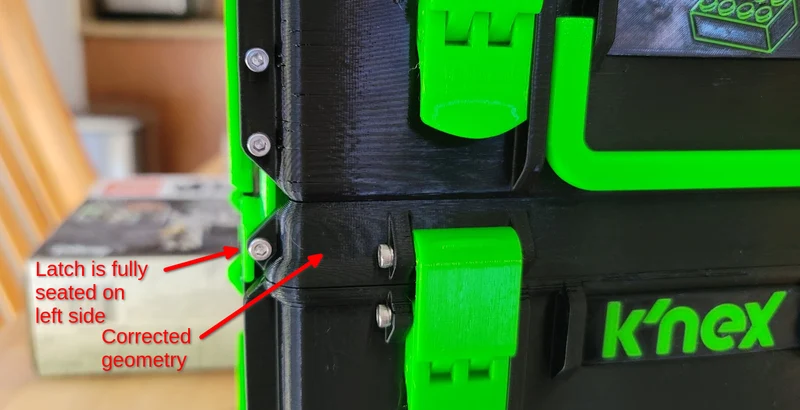

Вот аналогичная картина, но с фиксированной крышкой.

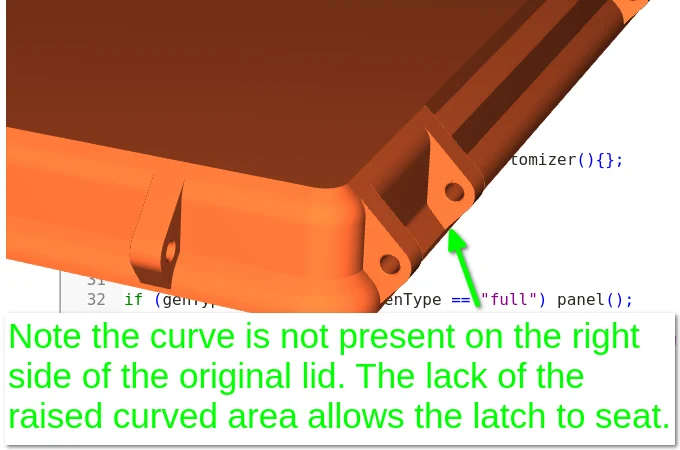

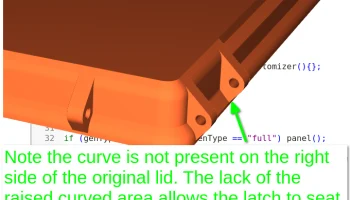

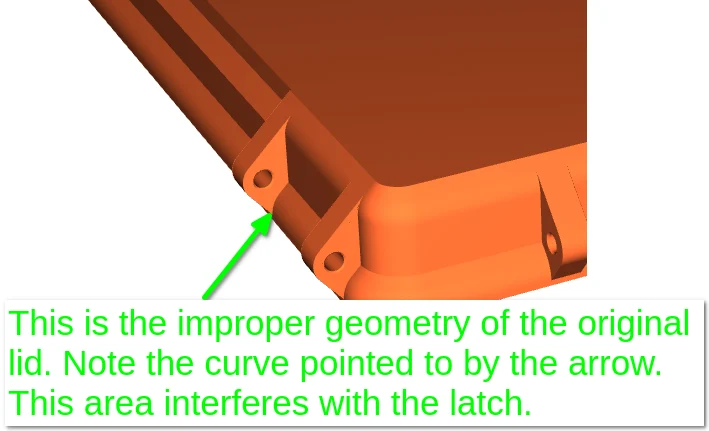

На этих изображениях показаны проблемы с геометрией:

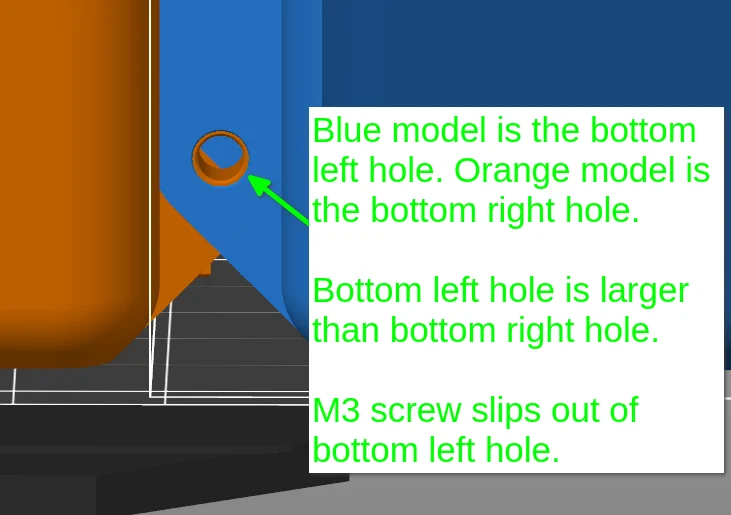

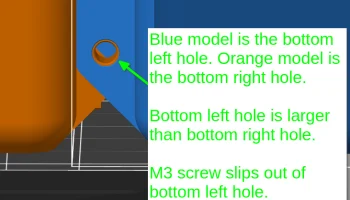

Кроме того, два отверстия на коробках слишком велики. Если для сборки конструкции вы используете винты М3, винт можно просто вставить на место без использования каких-либо инструментов. Я поместил две модели в PrusaSlicer и совместил отверстия. Отверстие на левой стороне синей модели больше, чем отверстие на правой стороне оранжевой модели.
Решение проблем
Я исправил проблемы в PrusaSlicer, не редактируя модели. Я не знаю, будут ли эти файлы .3mf работать нормально в других слайсерах, но я не уверен. Чтобы исправить симметрию, я использовал следующий процесс:
Загрузите .stl в PrusaSlicer.
Поставьте модель на бок
Использовал инструмент «Вырезать» в PrusaSlicer, чтобы удалить верхнюю половину модели.
Положите модель на кровать в правильной ориентации для печати.
Скопировал и вставил модель
Зеркально отражена одна сторона по оси Y.
Повернул одну сторону на 180 градусов
Установите одинаковые координаты X и Y для обеих частей, чтобы выровнять их правильно.
Объединили две половинки в одну модель для печати.
Теперь они готовы к нарезке
Фиксация высоты среднего ящика и фиксация ручек на среднем и большом ящике были аналогичны. Просто много раз разрезали модели V1 и V2, смешивали их вместе, а затем тщательно выравнивали функции.
