Оптимус Сервоголовка 3D

El Optimus Servo Head 3D — это роботизированный робот, созданный в качестве аксессуаров или вдохновленных декоративных модулей в Optimus Prime. Я задумал установить базу с серводвигателями, чтобы разрешить перемещение кабины, прибытие и езду, а также возможность программирования для обеспечения безопасности объектов или реагирования на команды.

Инструкции:
Примечание: (Инструкции даны вкратце, чтобы продолжить процедуру, а сама процедура записи находится в изображениях апойо. Чтобы ввести инструкции, приведите примечания к каждому шагу). Спасибо.

1 — Установите серводвигатель в грунт A-5. (Изображение 1)

2 — Установите второй серводвигатель на площадь A-6. (Изображение 2)

3 — Нанесите пьезу A-1 на серводвигатель. (Изображение 3)

4 — Подключите пьезу А-4 к пьезе А-2. (Изображение 4)

5 — Установите кабину Optimus Prime с серводвигателем и плитой A-1, а также плитами и энсамбладами A-4 и A-2 в круговых маркировках. (Изображение 5)

6 — Подключите эти пластины к пластине A-6 со вторым серводвигателем. (Изображение 6)

7 — Подсоедините разъемы серводви��ателей к сальниковому отсеку.

8 — В последний раз прикрепите плиту A-3, чтобы защитить внутренние компоненты. (Изображение 7)

Optimus Servo Head 3D — это роботизированный бюст, созданный как аксессуар или декоративный модуль, вдохновленный Оптимусом Праймом. Он предназначен для установки на базу с серводвигателями, что позволяет ему перемещать голову в стороны, вверх и вниз, и его даже можно запрограммировать на отслеживание объектов или реагирование на команды.

Инструкции:
Примечание: (Инструкции содержат краткое описание процедуры, поскольку полный процесс сборки показан на вспомогательных изображениях. Чтобы полностью понять инструкции, прочтите примечания к каждой детали). Спасибо.

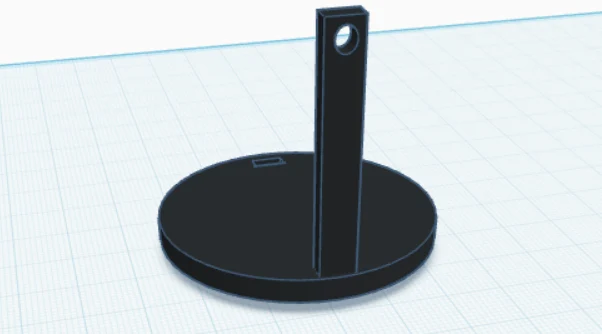

1. Прикрепите первый серводвигатель к детали A-5. (Изображение 1)

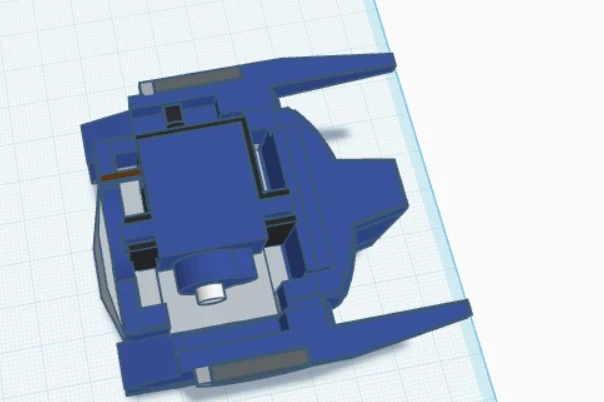

2. Прикрепите второй серводвигатель к детали A-6. (Изображение 2)

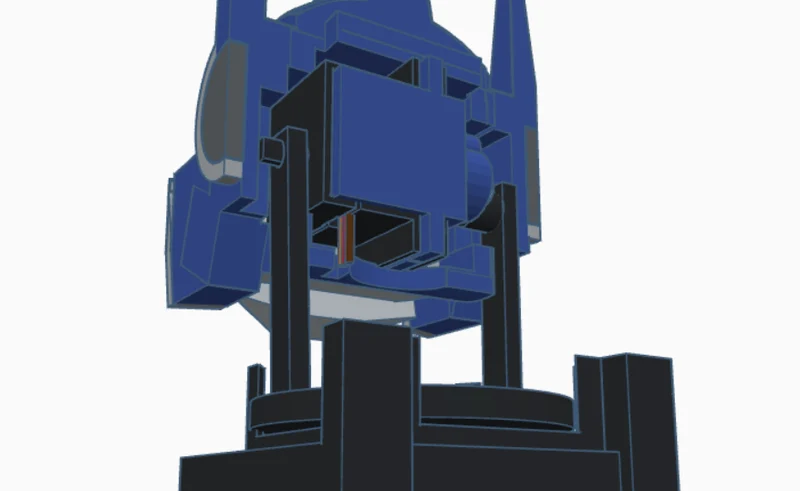

3. Подсоедините деталь A-1 к первому серводвигателю. (Изображение 3)

4 — Соедините часть А-4 с частью А-2. (Изображение 4)

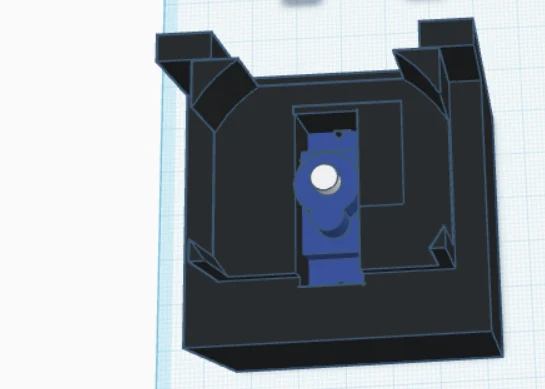

5 — Поместите головку Optimus Prime с серводвигателем и деталью A-1 на собранные детали A-4 и A-2, совместив ее с отверстиями, отмеченными кружком. (Изображение 5)

6 — Соедините эти детали с деталью A-6 со вторым серводвигателем. (Изображение 6)

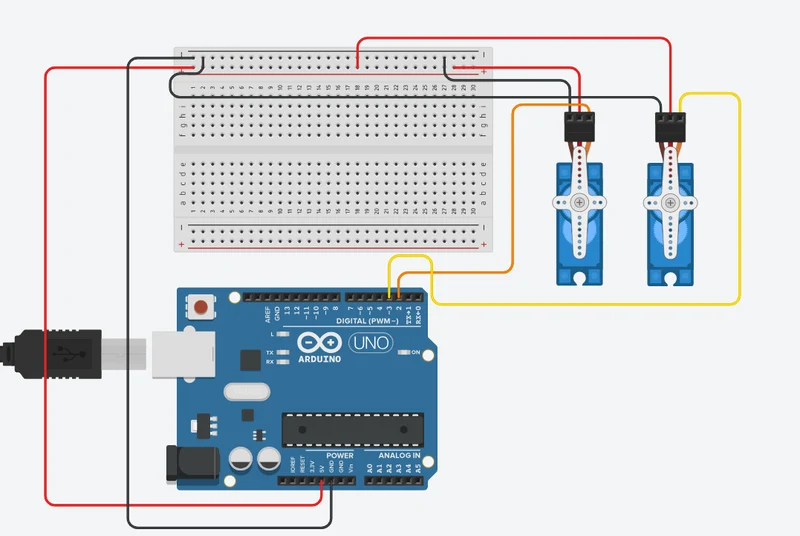

7. Подключите серводвигатели к их выходным разъемам.

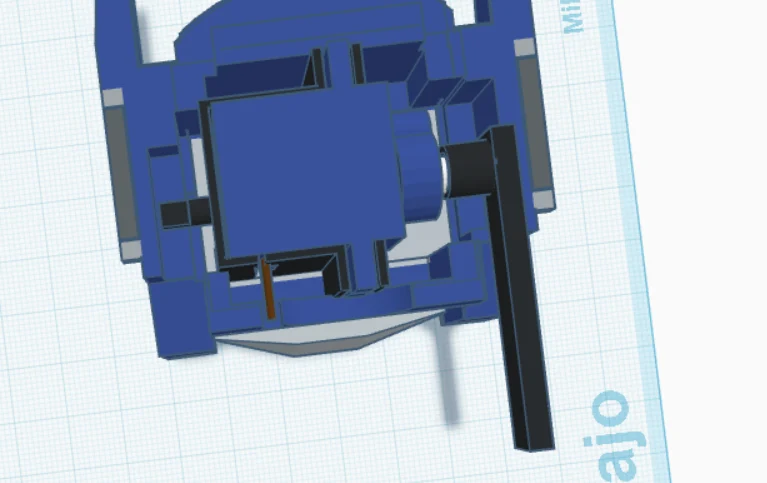

8. Наконец, прикрепите деталь A-3 для хранения внутренних компонентов. (Изображение 7)
