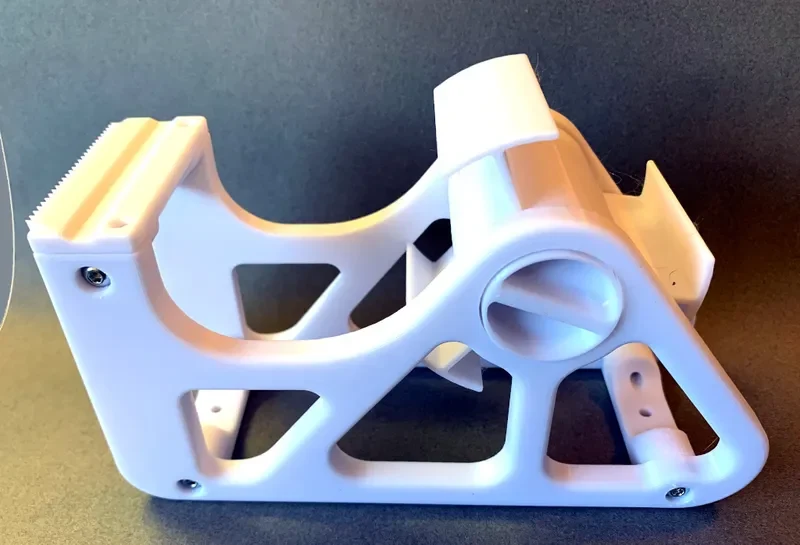

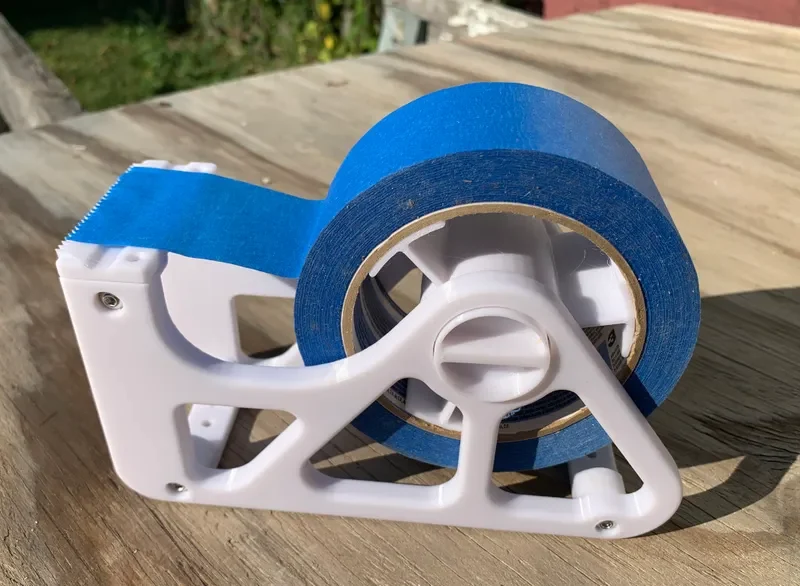

UFS-114 Диспенсер для ленты шириной 2 дюйма, внутренний диаметр 3 дюйма

Оригинальный дизайн был великолепен https://www.prusaprinters.org/prints/22608
но всегда есть куда совершенствоваться.

Первоначальный дизайнер Tetralite сделал собственное обновление и создал версию 3. https://www.prusaprinters.org/prints/74621. Я подумал, что даже это обновление все равно нуждается в нескольких дополнительных исправлениях.

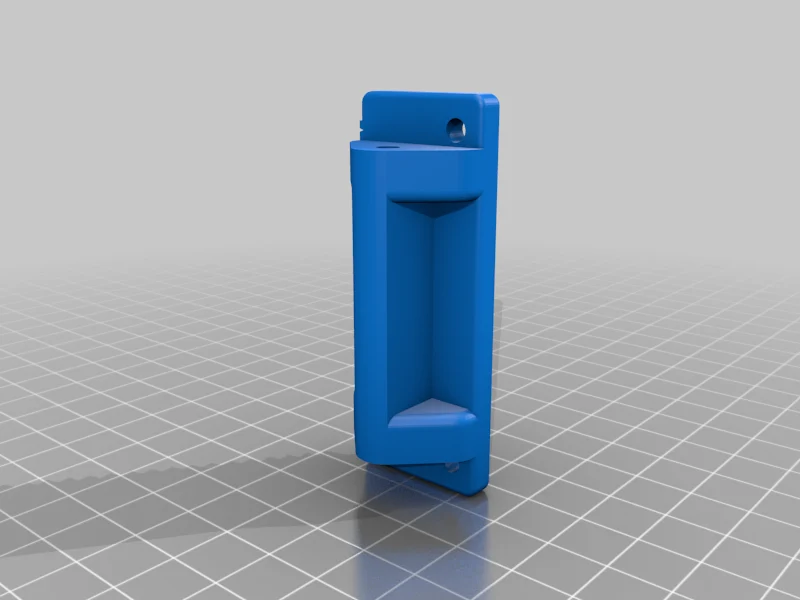

На мой взгляд, лезвие нуждалось в улучшении.

Лезвие должно было бы��ь острее. Это проблема с пластиком. Зубы трудно сделать такими же острыми, как металлическое лезвие. Я разработал свои собственные детали с пластиковыми лезвиями, и они работали не слишком хорошо. Я решил, что лучшим подходом будет стоять на месте. Затем, используя более тонкие слои, я смог получить более острый кончик. На 0,12 мм все работало нормально. Вам понадобятся опоры. В зависимости от вашего принтера, возможно, лучше избегать поддержки лезвия.

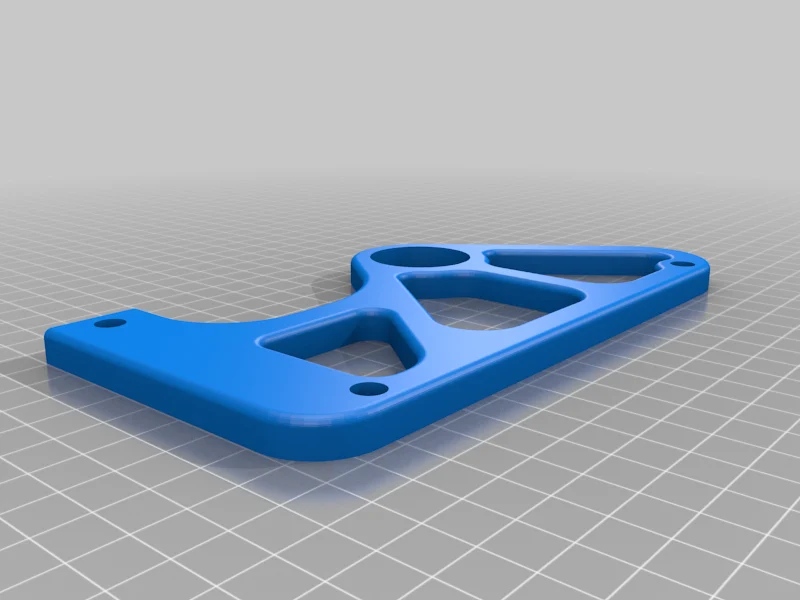

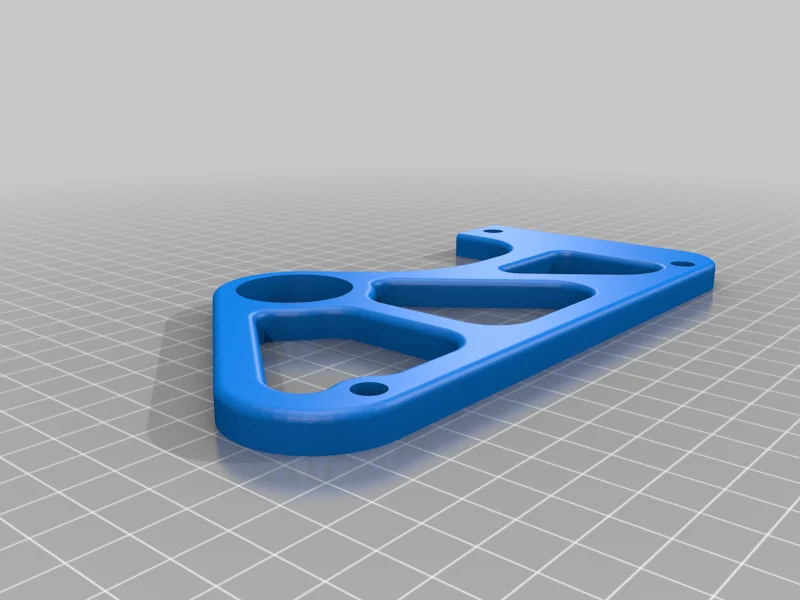

Высота лезвия слишком выше центра рулона ленты. Мне это показалось слишком высоким. По сравнению с другими диспенсерами для лент это было слишком много. Это была простая регулировка левой и правой частей рамы.
Лезвие имело слишком большую площадь поверхности. Клейкие ленты, например упаковочная лента, будут прилипать слишком сильно. Я добавил выпуклую область, чтобы уменьшить верхнюю поверхность. Я также наклонил зубья лезвия вверх, чтобы уменьшить прилипание. За исключением лезвия (0,12), все остальное можно напечатать на высоте 0,16 или 0,20.

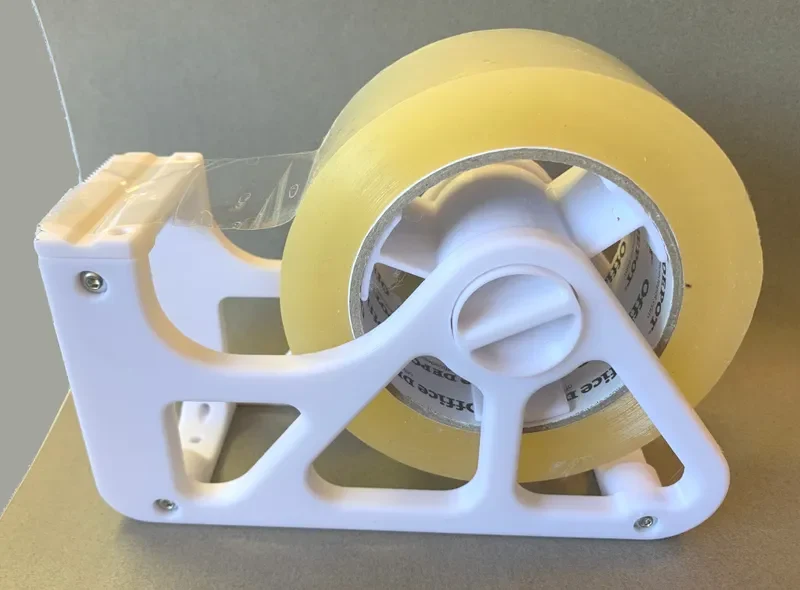

Что касается упаковочной ленты, я сов��тую тянуть ее очень быстро. Он по-прежнему не режет идеально, но резкое натяжение помогает ему резать более равномерно.

Не я один считал, что клинок нуждается в улучшении. Другой дизайнер, Эстеп, сделал этот ремикс, https://www.thingiverse.com/thing:4949217 (Он больше похож на полный редизайн, основанный на оригинале.) Он хорош, но мои исправления мне все равно нравятся больше.

Я использовал ПЛА.

Настройки печати

Бренд принтера:

Пруса

Принтер:

И3 МК3С

Плоты:

Нет

Поддерживает:

Да

Разрешение:

200

Заполнение:

50

Нить:
PolyMaker пла
