Диспенсер для ленты, 3-дюймовая синяя или транспортировочная

См. мою новую улучшенную версию по адресу https://www.prusaprinters.org/prints/74621-tape-dispenser-vers-td3-for-blue-and-shipping-tape.

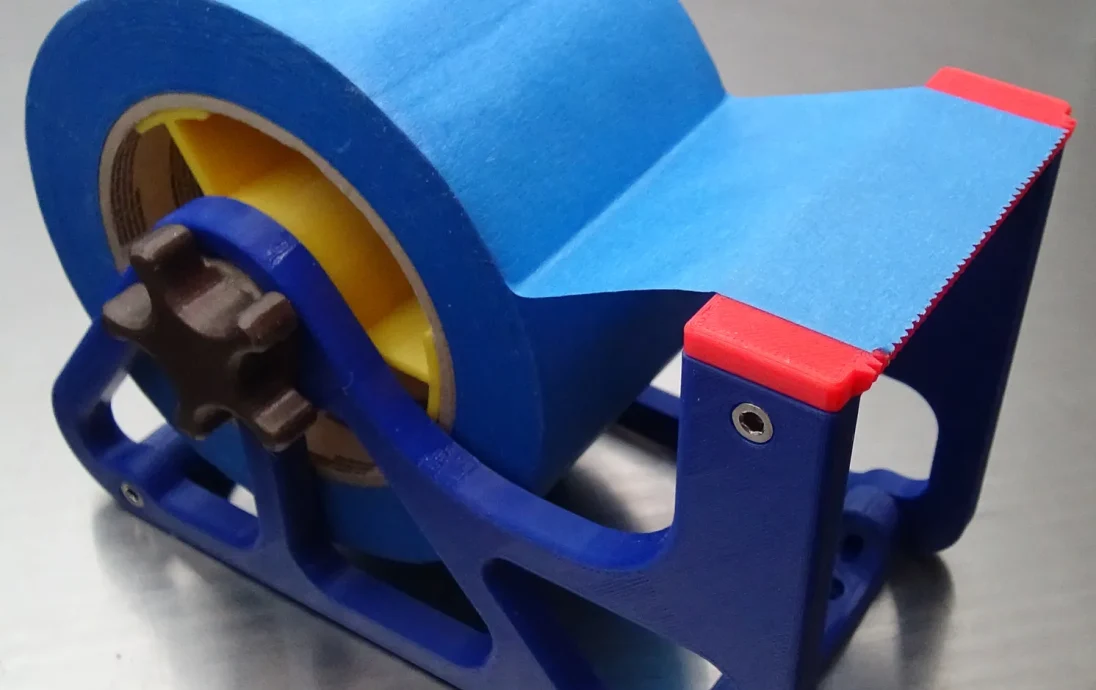

Настольный диспенсер для синей малярной ленты шириной 3 дюйма. Также работает с 2-дюймовой и 1-дюймовой лентой. Дополнительное металлическое лезвие для транспортировочной/упаковочной ленты (см. Обновление ниже).

Выведите по две штуки:

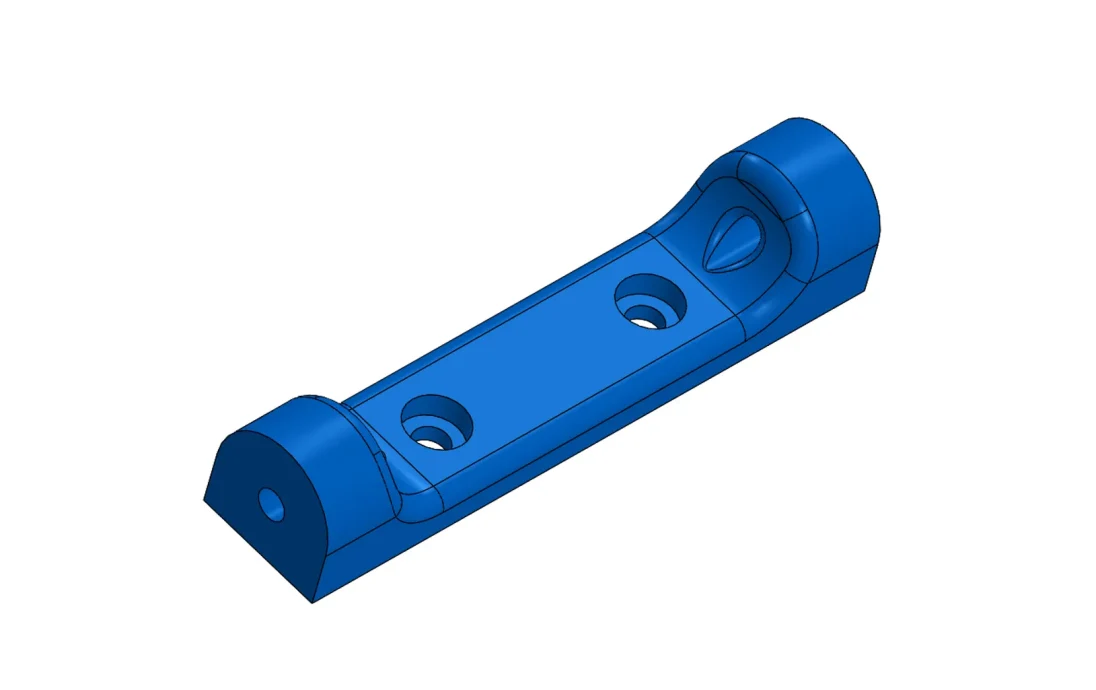

TD2-Base.STL

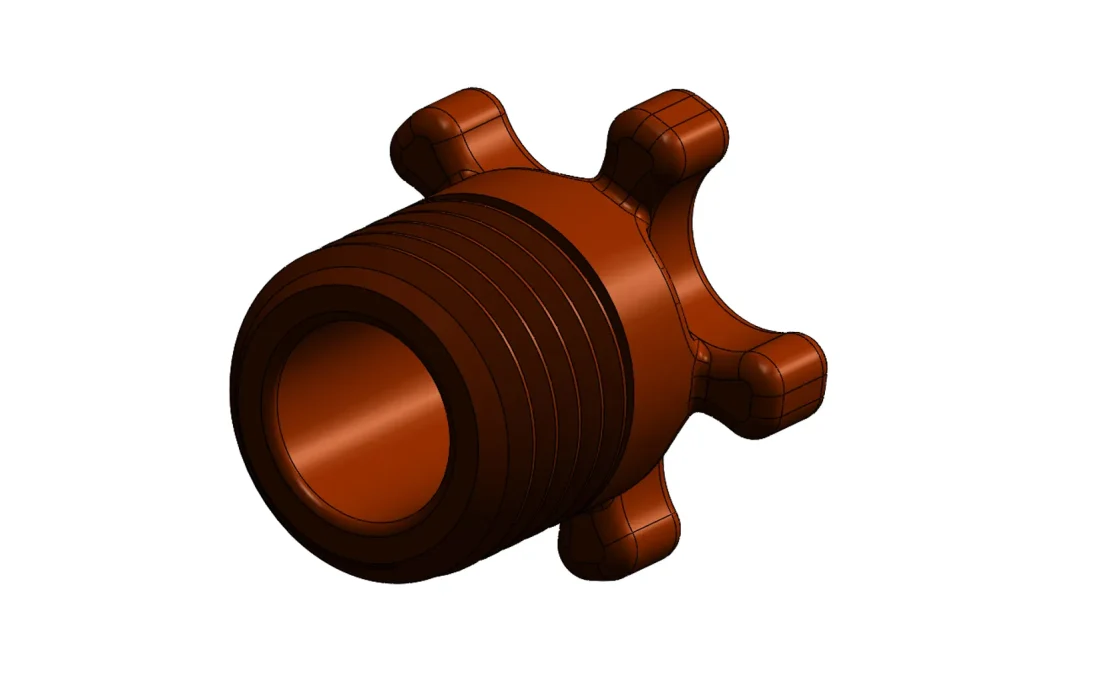

TD2-HubBolt.STL
ИЛИ распечатайте по одному из этих двух файлов, которые составляют две части:
TD2-Base-X2.STL
TD2-HubBolt-X2.STL

И напечатайте по одному из:

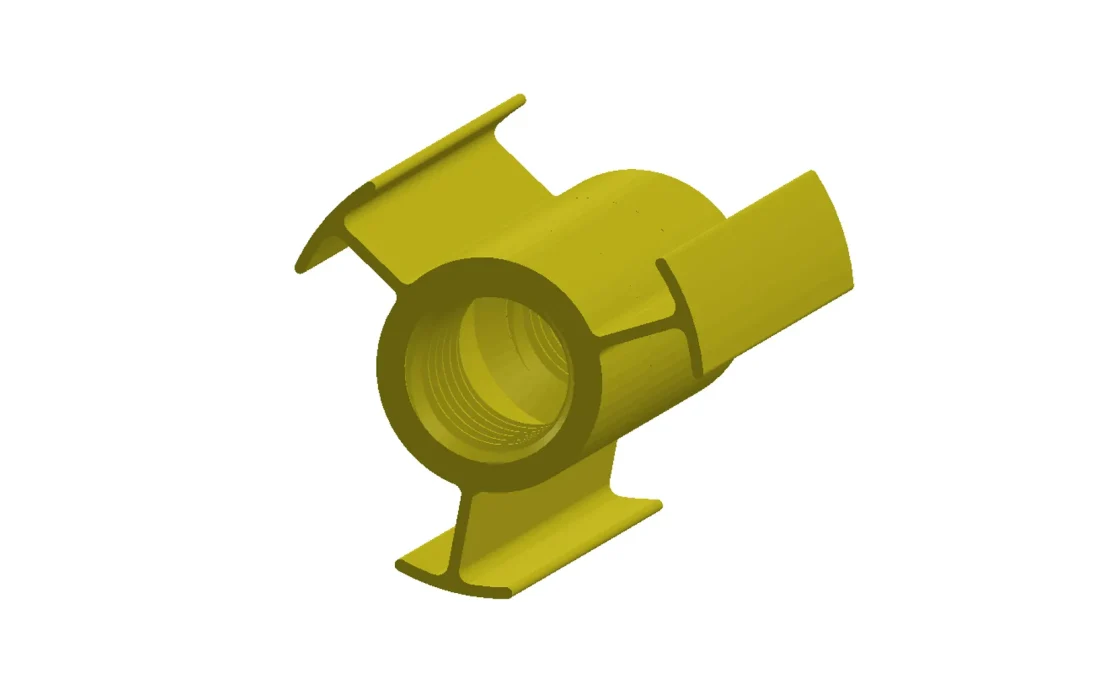

TD2-Hub.STL

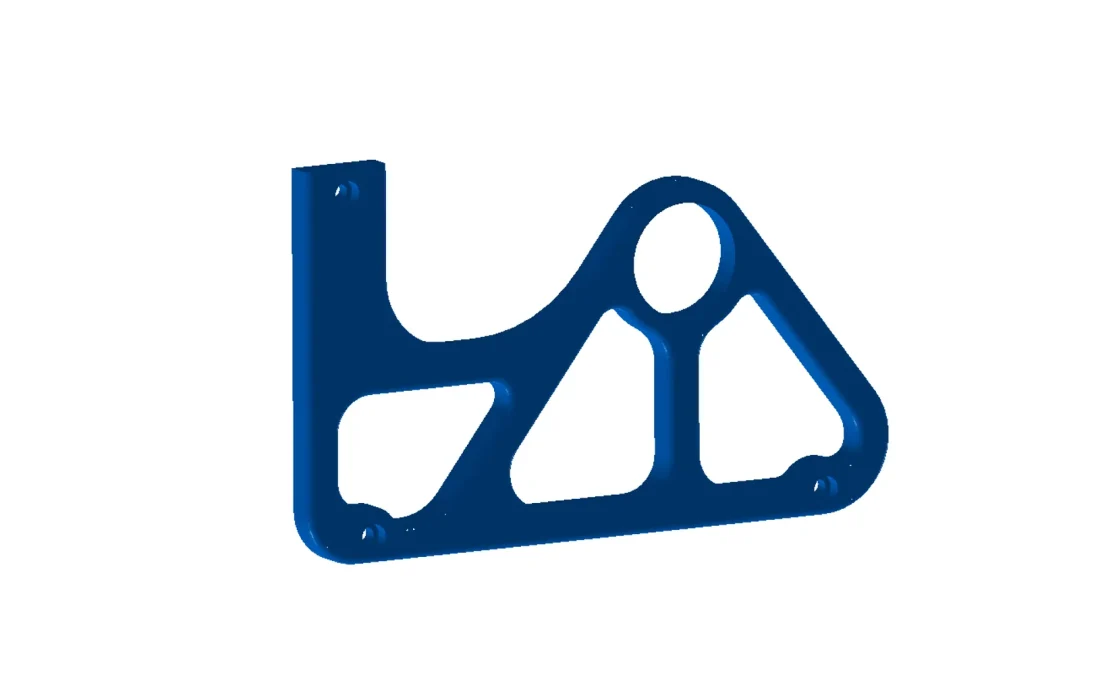

TD2-FrameLeft.STL

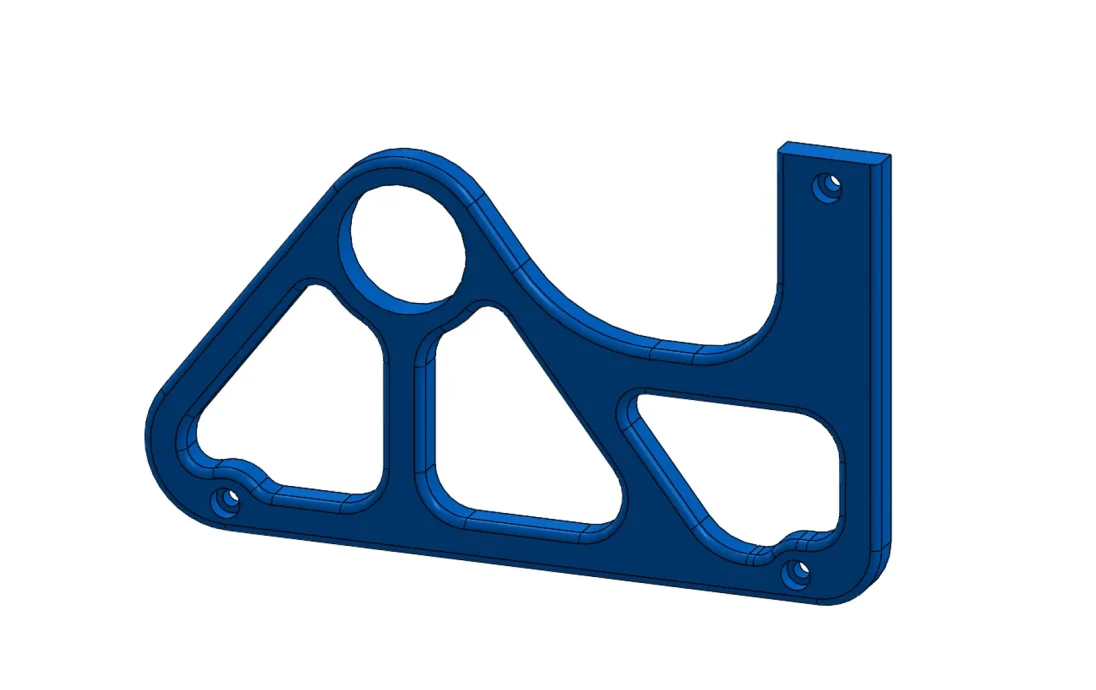

TD2-FrameRight.STL

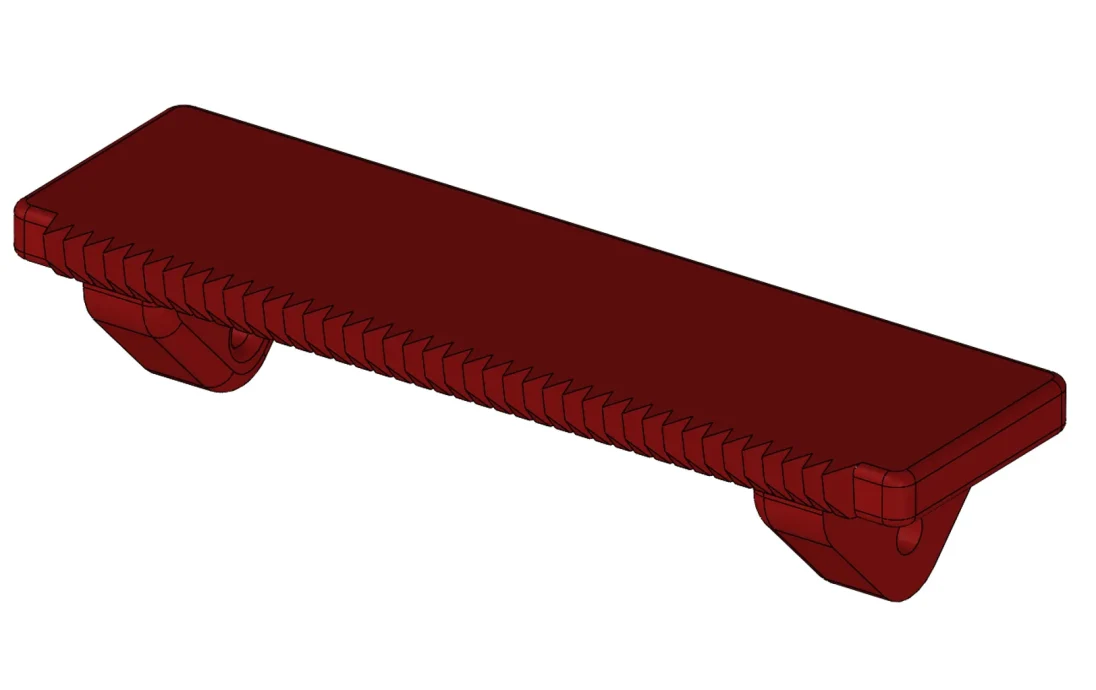

TD2-Blade.STL (или дополнительный TD2-BladeAlternative.STL для установки металлического лезвия — см. обновление ниже).

Все файлы должны загружаться в слайсер в правильной ориентации для печати.

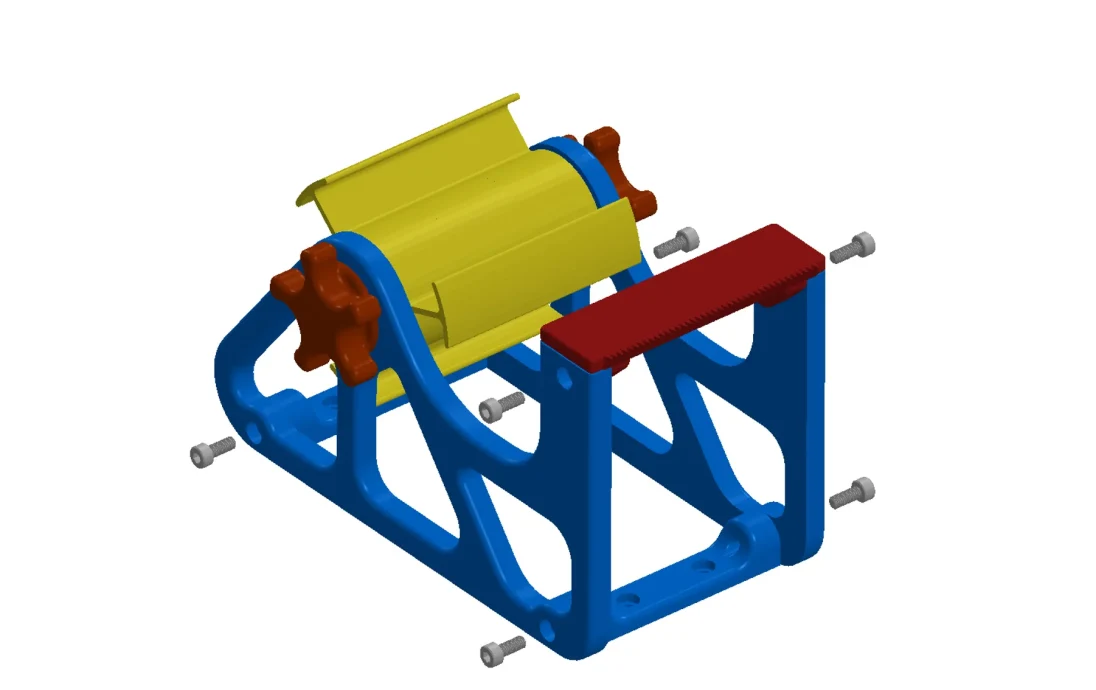

Вам понадобится 6 штук: Винты с головкой под торцевой ключ M4x0,7x10 мм.
Винты саморезами ввинчиваются в отверстия в деталях основания и лезвия. Рекомендуется ввинтить винты в детали основания и лезвия, а затем удалить их перед сборкой, чтобы начать нарезание резьбы. В качестве альтернативы можно использовать метчик M4 x 0,7 мм, чтобы начать нарезание резьбы на несколько оборотов, а затем закончить нарезание резьбы с помощью винта, чтобы обеспечить плотную резьбу.

В нижней части двух частей основания предусмотрены четыре отверстия для крепления к скамейке, стене или чему-либо еще. Монтажные отверстия имеют диаметр 4 мм, диаметр 7,2 мм и глубину зенковки 4 мм.

Чтобы заменить рулон ленты, отвинтите детали HubBolt от втулки.

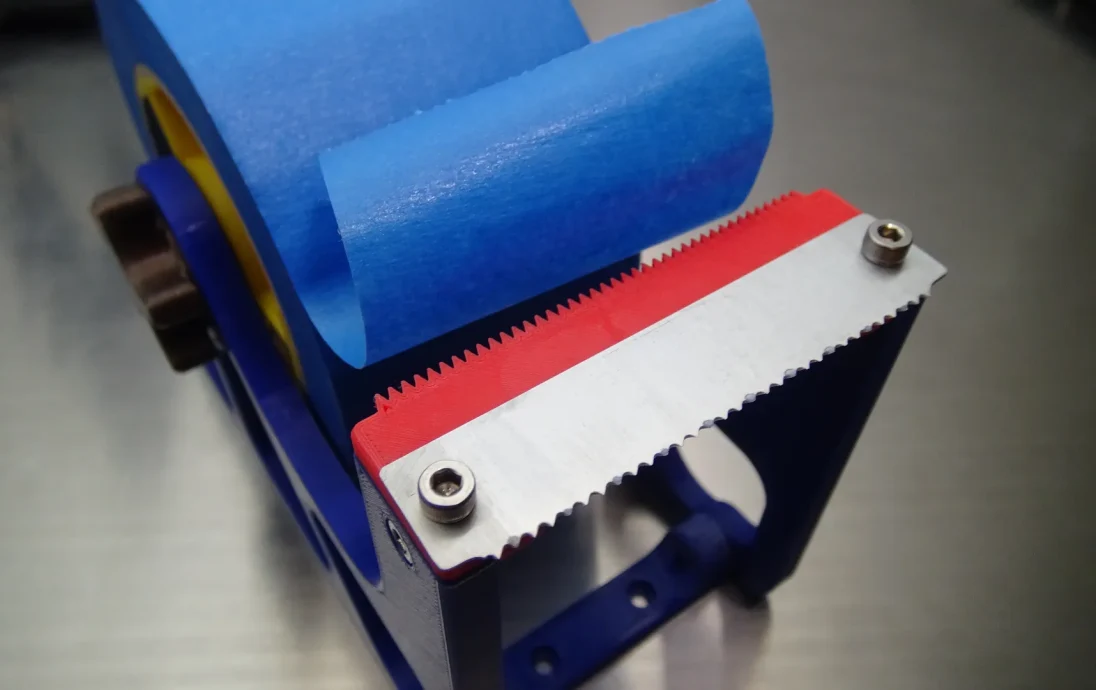

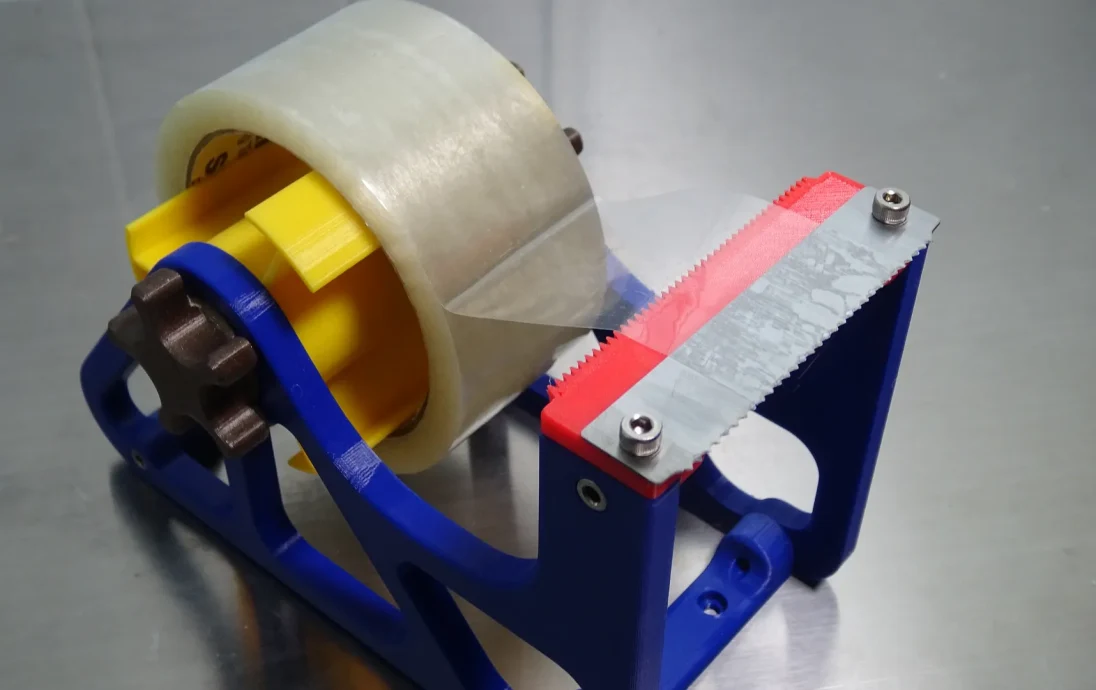

Обновление: добавлен файл TD2-BladeAlternative.STL и фотография альтернативного крепления металлического лезвия крупным планом. Это то же самое, что файл TD2-Blade.STL, за исключением того, что он имеет два отверстия диаметром 3,7 мм с расстоянием между центрами 80 мм для установки самодельного стального лезвия. Его можно использовать без добавления металлического лезвия, как и исходный файл «Blade», но его можно развернуть и использовать для установки металлического лезвия, поэтому вам действительно нужно распечатать только часть «BladeAlternative», чтобы использовать любой вариант.
Хотя файл TD2-Blade.STL является отличным лезвием для синей ленты или малярной ленты, он не очень хорошо работает с транспортировочным/упаковочным скотчем, если вообще работает. Стальное лезвие намного лучше работает с упаковочными/транспортировочными лентами. Я сделал лезвие из полотна сабельной пилы 10TPI, которое нашел в Ace Hardware — деталь № 2099349. Я отрезал концы лезвия, чтобы получился кусок длиной 90 мм с зубцами, и просверлил отверстия диаметром 4 мм на расстоянии 5 мм от каждого конца лезвия вдоль центральной линии (сделав отверстия на расстоянии 80 мм). Я стачиваю первые пару зубов с обоих концов, чтобы сделать их менее опасными (см. фото крупным планом). Затем я отшлифовал всю краску с помощью ленточной шлифовальной машины, чтобы придать ей матовый вид. Лезвие крепится к пластиковой детали с помо��ью винтов M4 x 0,7 x 5 мм, ввинченных в деталь.

Распечатать инструкции

Печать из PETG, слой 0,2 мм, сопло 0,4 мм, без подставок.
Пожалуйста, используйте PETG. PLA — для украшений, PETG — для вещей, которые привыкают.
