Монтаж в стойку для Orange Pi R1

Крапозок представил систему монтажных кронштейнов для установки Raspberry Pi в 19-дюймовую стойку с использованием существующего оборудования.

Эта штука позволяет установить Orange Pi R1 таким же образом (информацию об оборудовании, на котором это должно быть установлено, см. на сайте Krapozok https://www.thingiverse.com/thing:1793758).

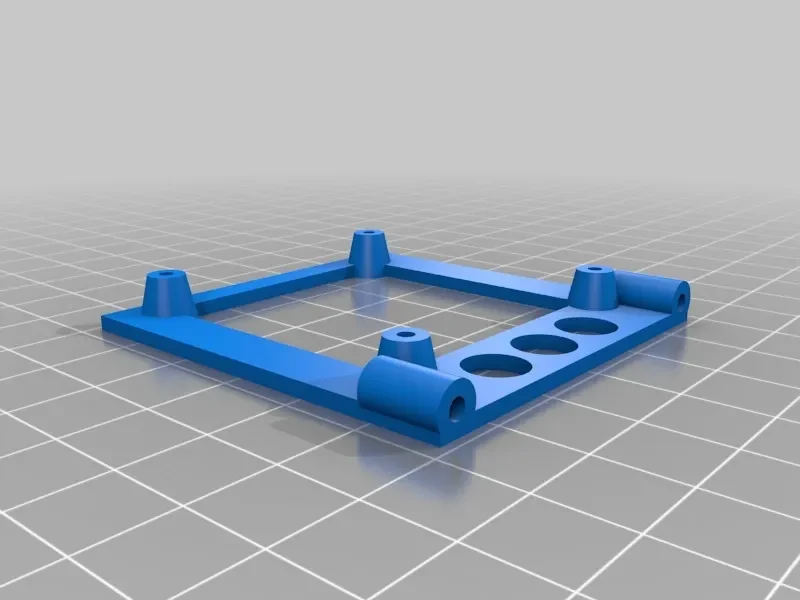

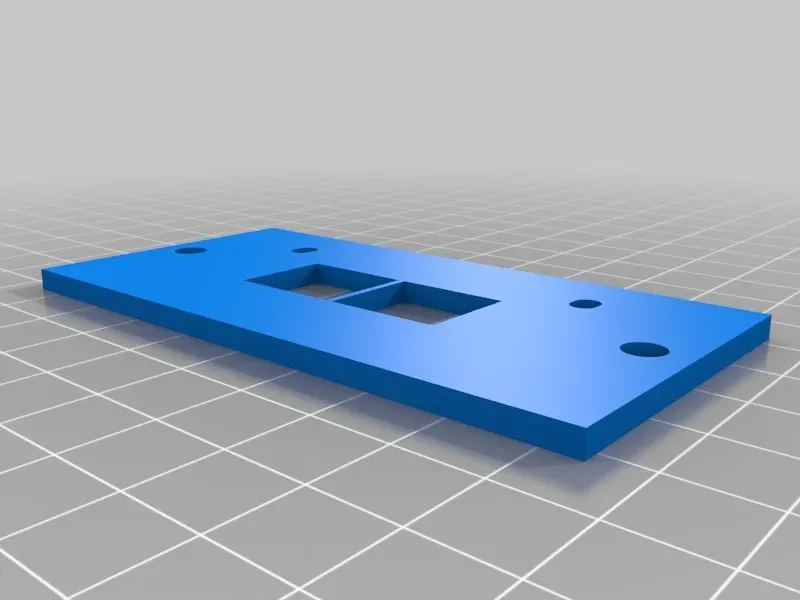

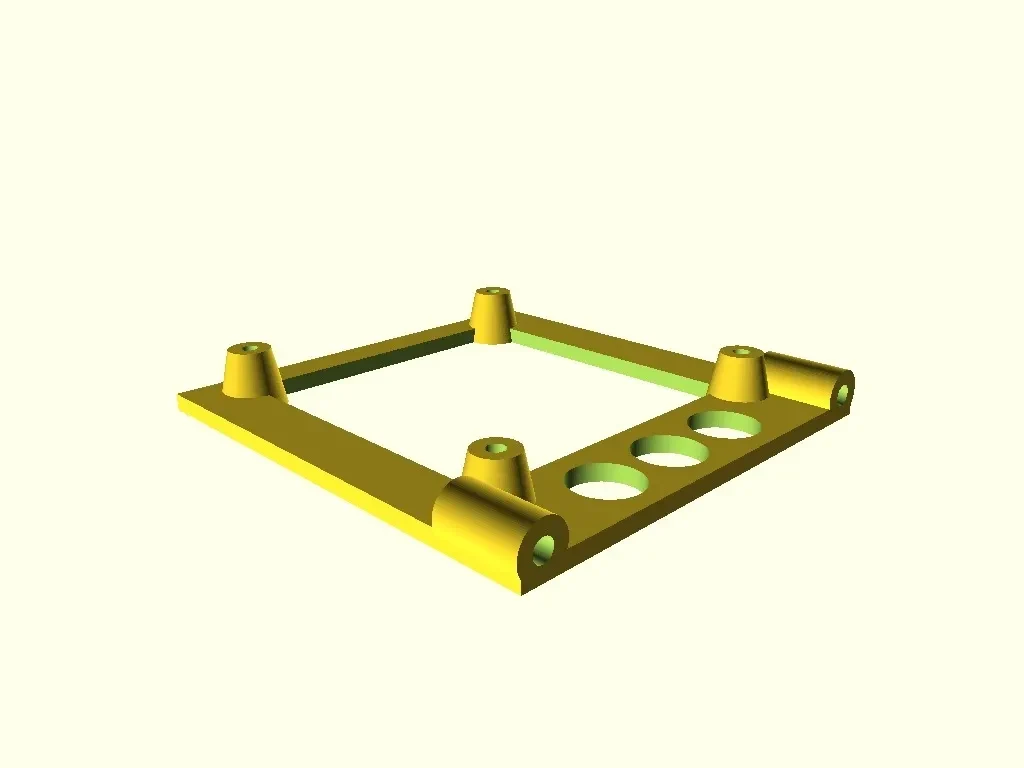

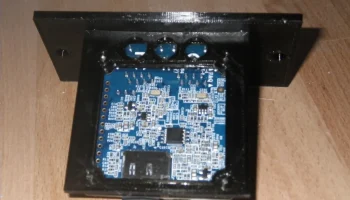

Как и в версии tkramm (https://www.thingiverse.com/thing:2759317), этот монтажный кронштейн состоит из двух отдельных частей (лицевая панель и опора платы).

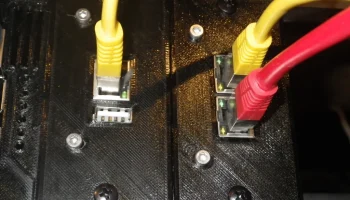

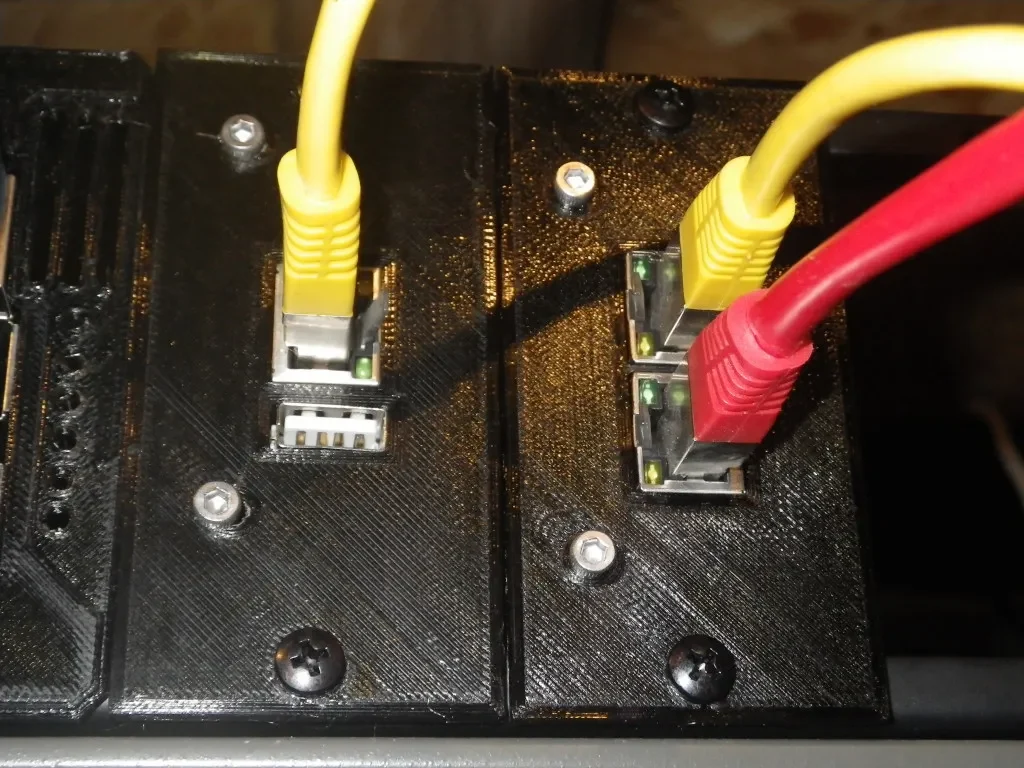

NB: на снимке «на месте» эта штука справа; Слева — версия для Orange Pi Zero (https://www.printables.com/model/427624-rackmount-for-orange-pi-zero).

Настройки печати

Поддерживает:

Не имеет значения

Примечания:

Распечатайте по одной из каждой части.

Я напечатал это в PETG, используя 30% заполнение (3D Honeycomp) и 4 п��риметра, но это мои личные настройки по умолчанию.

Пост-печать

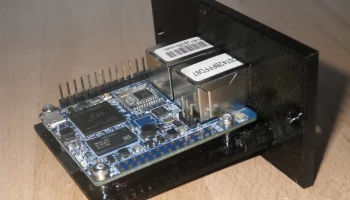

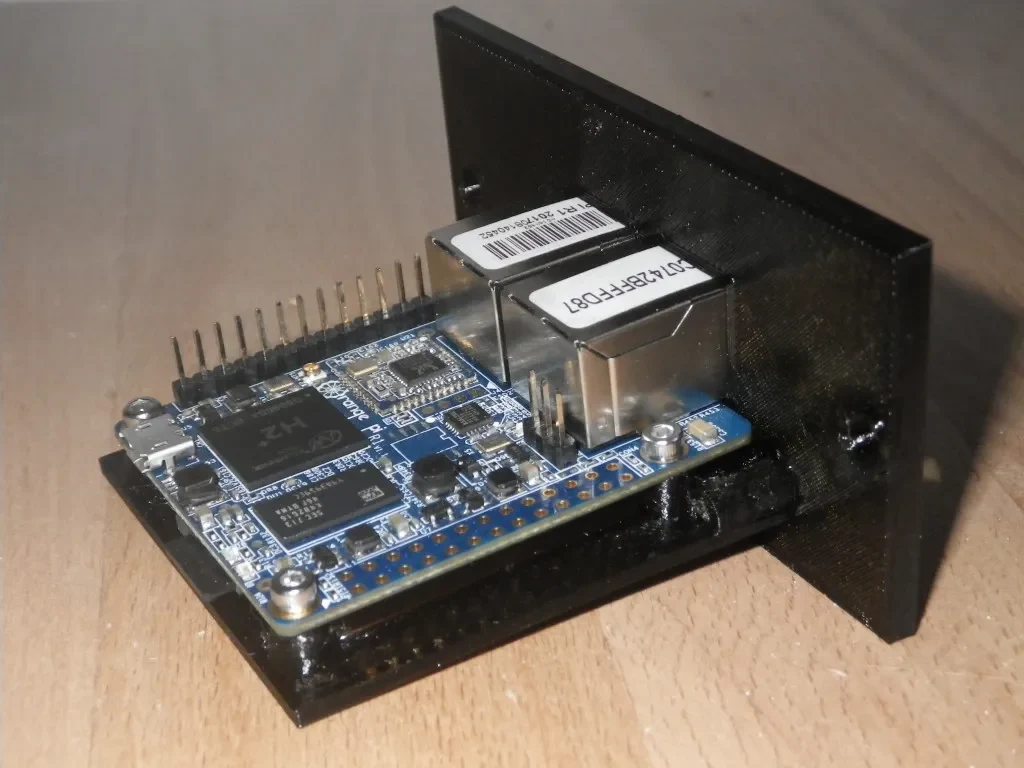

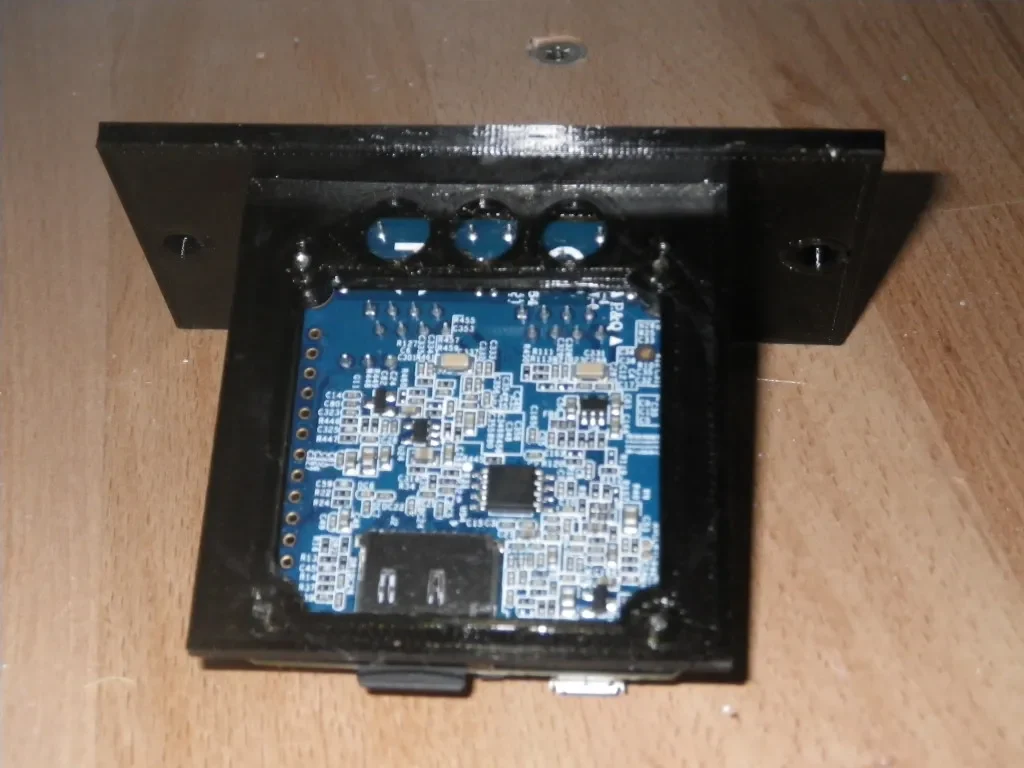

Используйте (до) четырех винтов M2,5x8 мм, чтобы прикрепить Orange Pi Zero к «опорной» части, и двух винтов M3x12 мм, чтобы прикрепить лицевую панель (более короткие винты также могут подойти).

Категория: Компьютер
