Оптический кабель с двумя съемниками разъемов LC

Оптический кабель с двумя съемниками разъемов LC 2

Источник:

www.printables.com

ТЛ; ДР

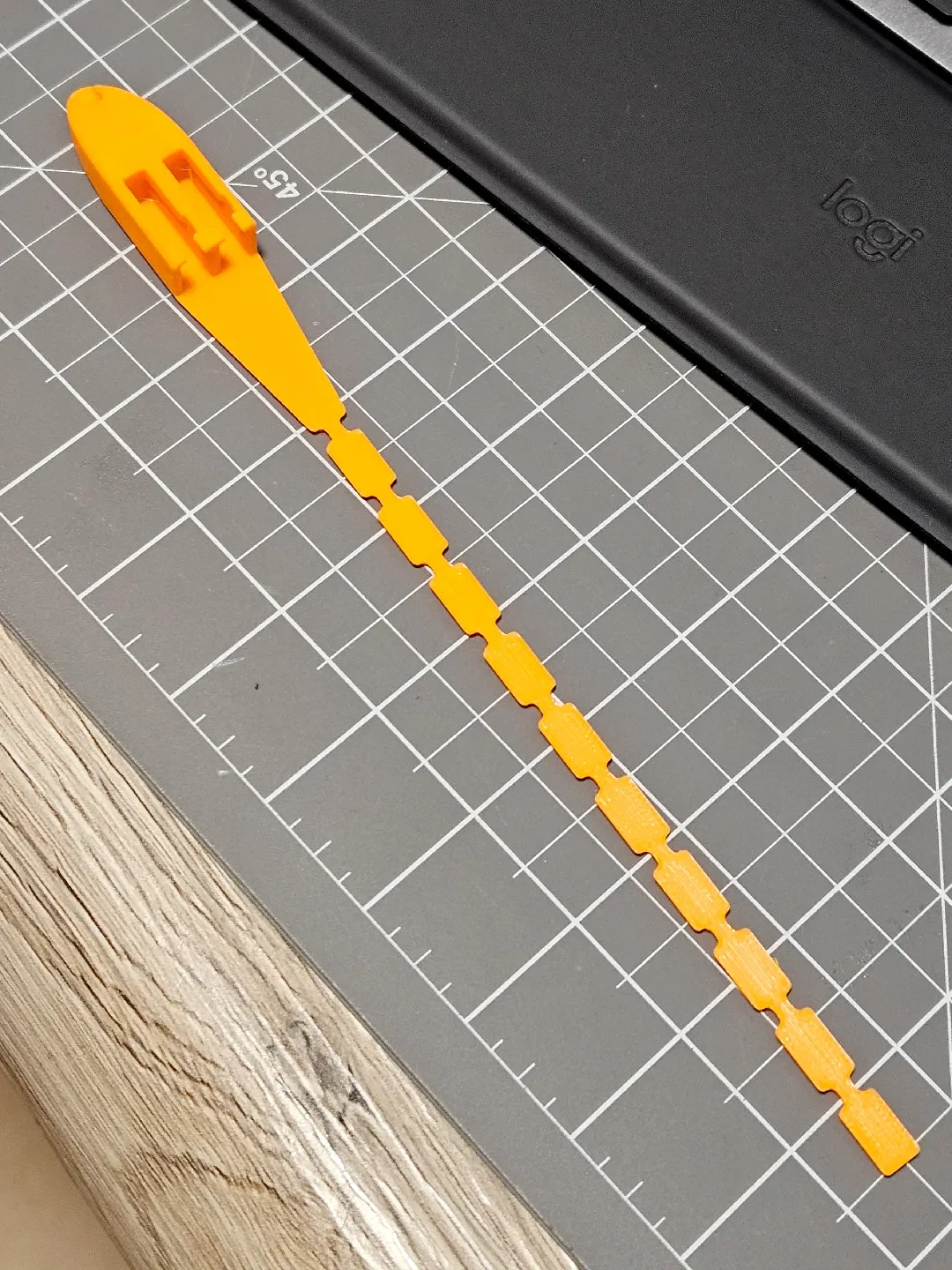

Инструмент для протягивания оптоволоконных кабелей с двумя отдельными разъемами LC (любая пара — симплексный ряд, дуплексный с разрезанными разъемами, терминальная заделка). Вставьте разъемы в раму, оберните все скотчем, прикрепите трос с помощью кабельной стяжки, протяните через кабелепровод. Наконечники LC несут нулевую нагрузку.

Распечатать информацию

Принтер

Creality Ender 3 V3 KE (работает любой FDM)

Материал

Минимум PETG (PLA расслаивается под нагрузкой) — ASA/PA-Нейлон для наружного или многократного использования

Высота слоя

0,16 мм

Заполнение

50 % гироид

Стены

Всего 1 петля (см. ниже «Зачем 1 стена» — это критично)

Опоры/Плоты

Нет

Ориентация

Ровно на кровати, длинная ось по X или Y

Критические правила (прочитайте перед печатью или использованием)

Используйте PETG или лучше. Не НОАК.

Оберните напечатанную часть лентой из карманов разъема, по всему сегментированному хвостовику и на кабель за концом хвоста. Без этой обмотки сила тяги концентрируется на разъемах LC и отрывает их от волокна. Это случилось с моим прототипом. Не пропустите это.

Прикрепите тяговый трос с помощью кабельной стяжки (молнии) через боковую проушину — ни в коем случае не завязывайте узел. Узлы развязываются, а кабельные стяжки — нет.

Если он застрял, НЕ тяните сильнее. Отступите, нанесите настоящую кабельную смазку (Polywater/Ideal/Klein/Sherman+Reilly), попробуйте еще раз. Никогда не используйте WD-40, мыльную воду, вазелин или обычный силиконовый спрей — все они повреждают оболочки кабелей.

Как его использовать (шаг за шагом)

Вставьте оба разъема LC в соответствующие карманы на раме, защелки должны быть направлены в одном направлении.

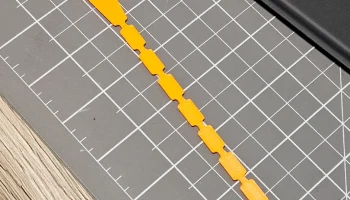

Проложите оптоволоконный кабель вдоль сегментированного хвостовика.

Плотно обмотайте скотчем рамку по каждому сегменту и на расстоянии 5-10 см от кабеля. Перекрытие каждого витка ~50 %.

Тип ленты

Лучшее для

Изолента

Короткие/однократные рывки

Самоклеящаяся силиконовая или резиновая лента.

Длинные тяги, грубый провод

Лента-гаффер

Грязные/наружные работы

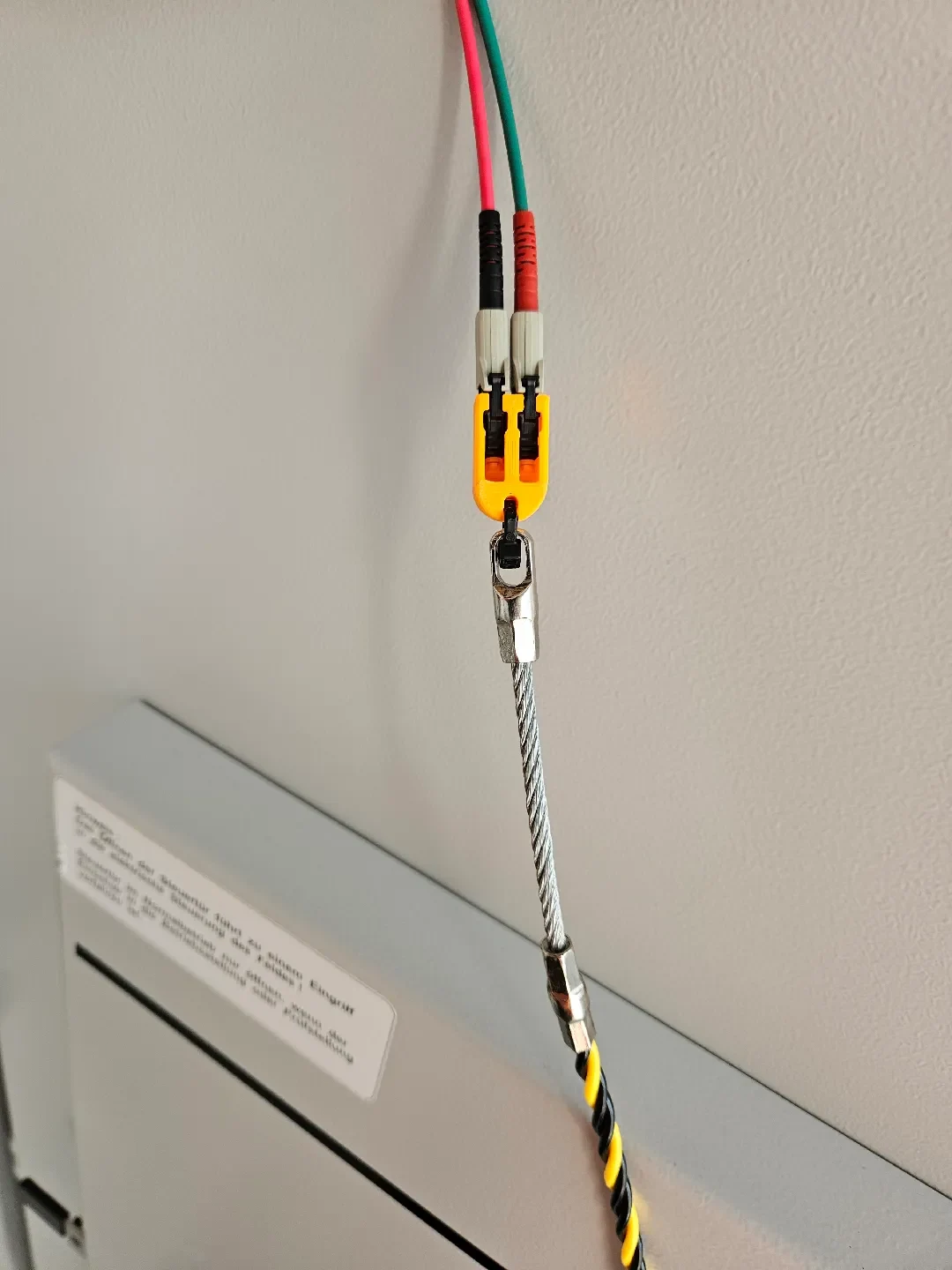

Проденьте кабельную стяжку через ушко и вокруг троса; зафиксируйте его.

Тяните плавно и медленно. Если он зацепится, отступите, не дергайтесь.

В месте назначения разрежьте кабельную стяжку, разверните ленту, выдвиньте разъемы. Кабель чистый и неповрежденный.

Материал — почему минимум PETG

Эта часть нагружена чистым напряжением. PLA расслаивается по линиям слоев под постоянным напряжением и становится хрупким в холодных условиях, в которых фактически используется этот инструмент (внутри стен, подземных трубопроводов, наружных ограждений).

Материал

Вариант использования

ПЭТГ

Наименьший приемлемый выбор — протестирован и подтвержден. Использование в помещении, периодические рывки.

АСА

На открытом воздухе/УФ-воздействие.

ПА / Нейлон

Тяжелая нагрузка или повторное коммерческое использование.

НОАК

Не используйте. Расслаивается при длительном напряжении.

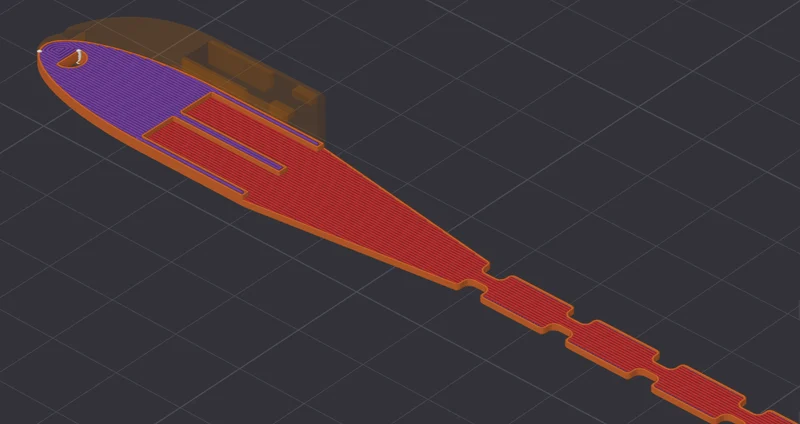

Настройки слайсера, которые действительно имеют значение (OrcaSlicer — проверено)

TL;DR профиля печати: нижняя оболочка 10 слоев, верхняя оболочка 7 слоев, обе монотонные линии. Редкое заполнение 50 % гироида. Направление заполнения 90° (а не 45° по умолчанию). Настенные петли 1. Вот и весь секрет. Для всего остального можно оставить настройки PETG по умолчанию в OrcaSlicer.

Полная таблица для тех, кто хочет точно скопировать значения:

Качество

Настройка

Значение

Высота слоя

0,16 мм

Высота первого слоя

0,16 мм

Толщина линии по умолчанию

0,45 мм (сопло 0,4)

Стены

Настройка
