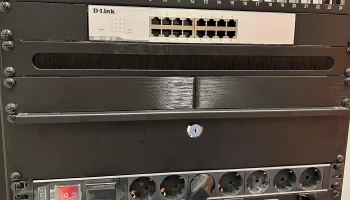

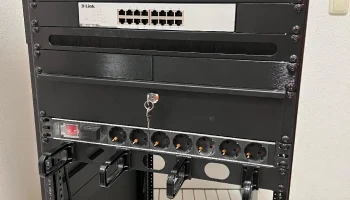

Заглушки для монтажа в 19-дюймовую модульную стойку......

Заготовка для монтажа в стойку высотой 1U для 19-дюймовых стоек. Напечатано в двух частях.

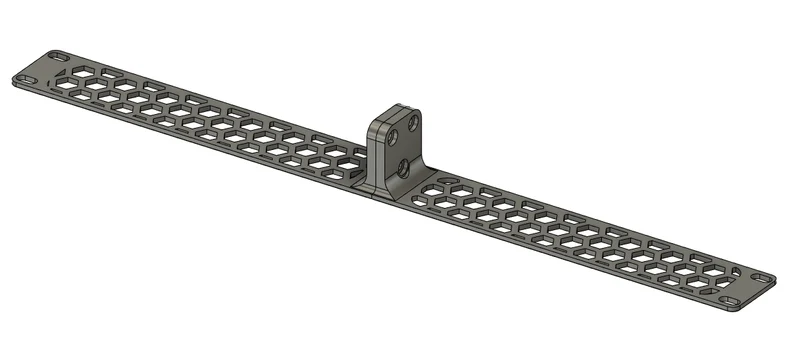

Я включил две версии. Один сплошной, а другой с сотовым узором. Оба толщиной 4 мм.

Это крепление является частью разработанной мной модульной системы монтажа в 19-дюймовую стойку. Вы можете комбинировать модули с другими креплениями. Взгляните на мои модели здесь, чтобы узнать о других 19-дюймовых модулях крепления.

Части
3 винта M5 (минимальный размер: 12 мм, рекомендуемый размер: 16 мм).
3 шестигранные гайки М5.
ПРИМЕЧАНИЕ: Крепления также должны работать с винтами и гайками M4.
Обновления
10.21.2024: Я добавил файл .step для заготовок, который должен облегчить создание ремиксов, совместимых с моей модульной системой.
Сборка

OBS.: Модули, используемые в этом уроке, предназначены только для иллюстративных целей, и я использую их во всей серии. Это может не соответствовать моделям, которые вы загружаете на этой странице.

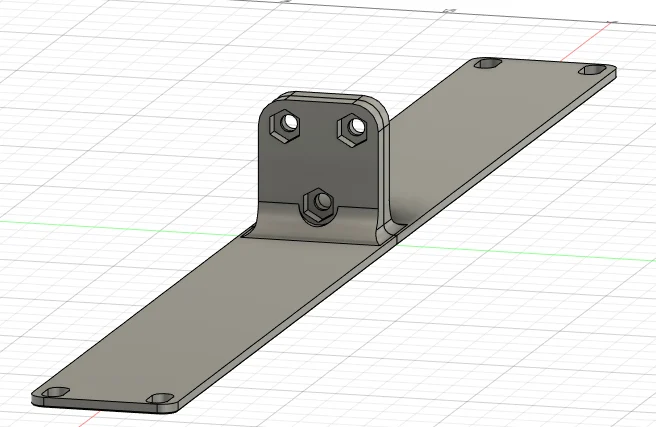

Чтобы собрать детали, вставьте 3 винта в правый модуль.
Затем совместите его с левым модулем.

После этого вставьте шестигранные гайки в винты и при помощи отвертки или шестигранного ключа.

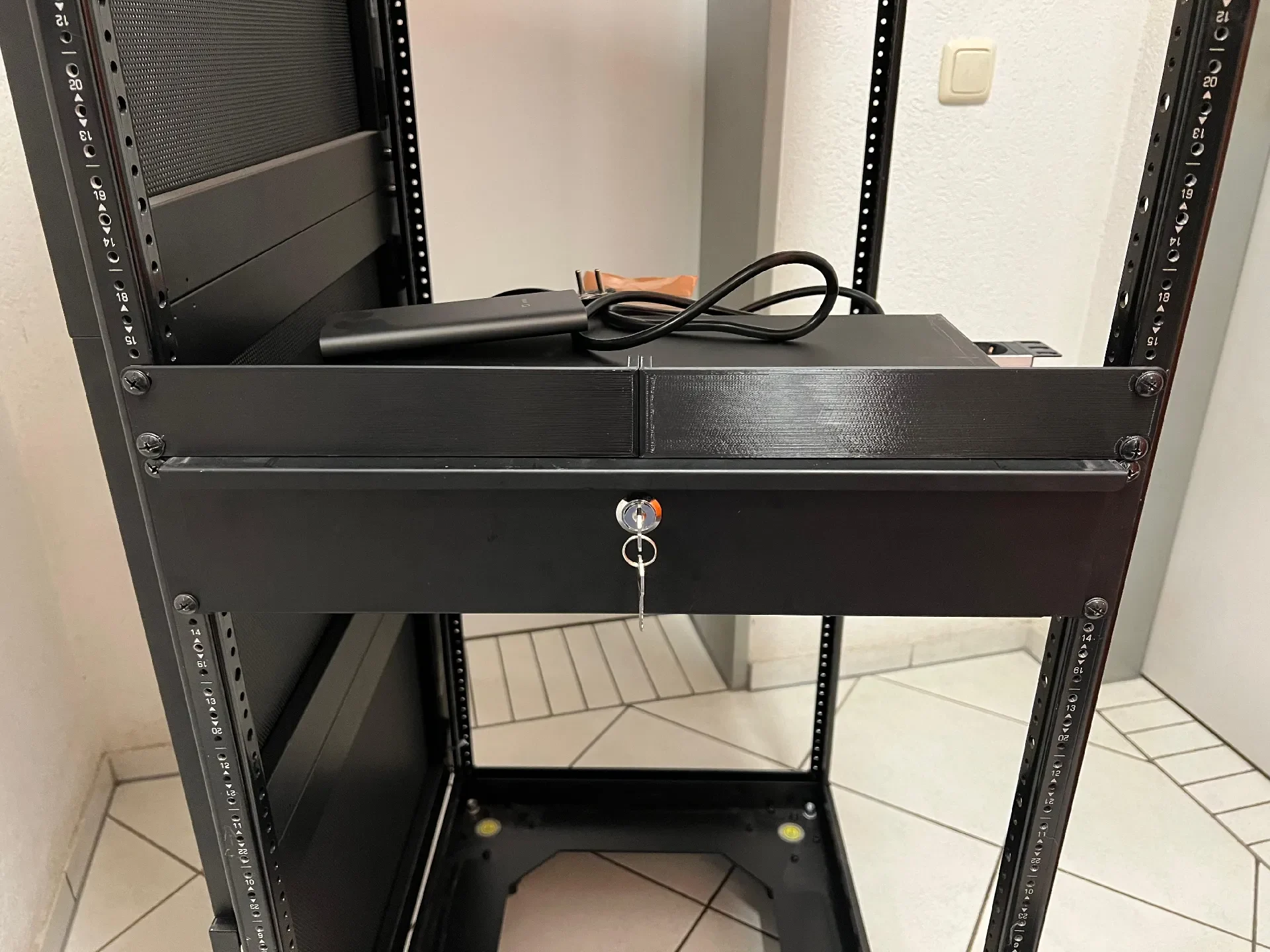

Затягивайте винты до тех пор, пока не почувствуете сопротивление и пока гайки не встанут на место. После этого вы можете установить крепление в стойку.

Вам нравятся мои модели? Подумайте о том, чтобы купить мне кофе;)

Настройки печати

Бренд принтера:

Anycubic

Принтер:

Кастом Мега Х

Плоты:

Не имеет значения.

Поддерживает:

Нет.

Разрешение:

0,2 или 0,24

Заполнение:

20% или более

Нить:

PLA/PLA+/PETG/ABS/ASA/нейлон
