Ушко для стойки для коммутатора Netgear (текущая версия 1...

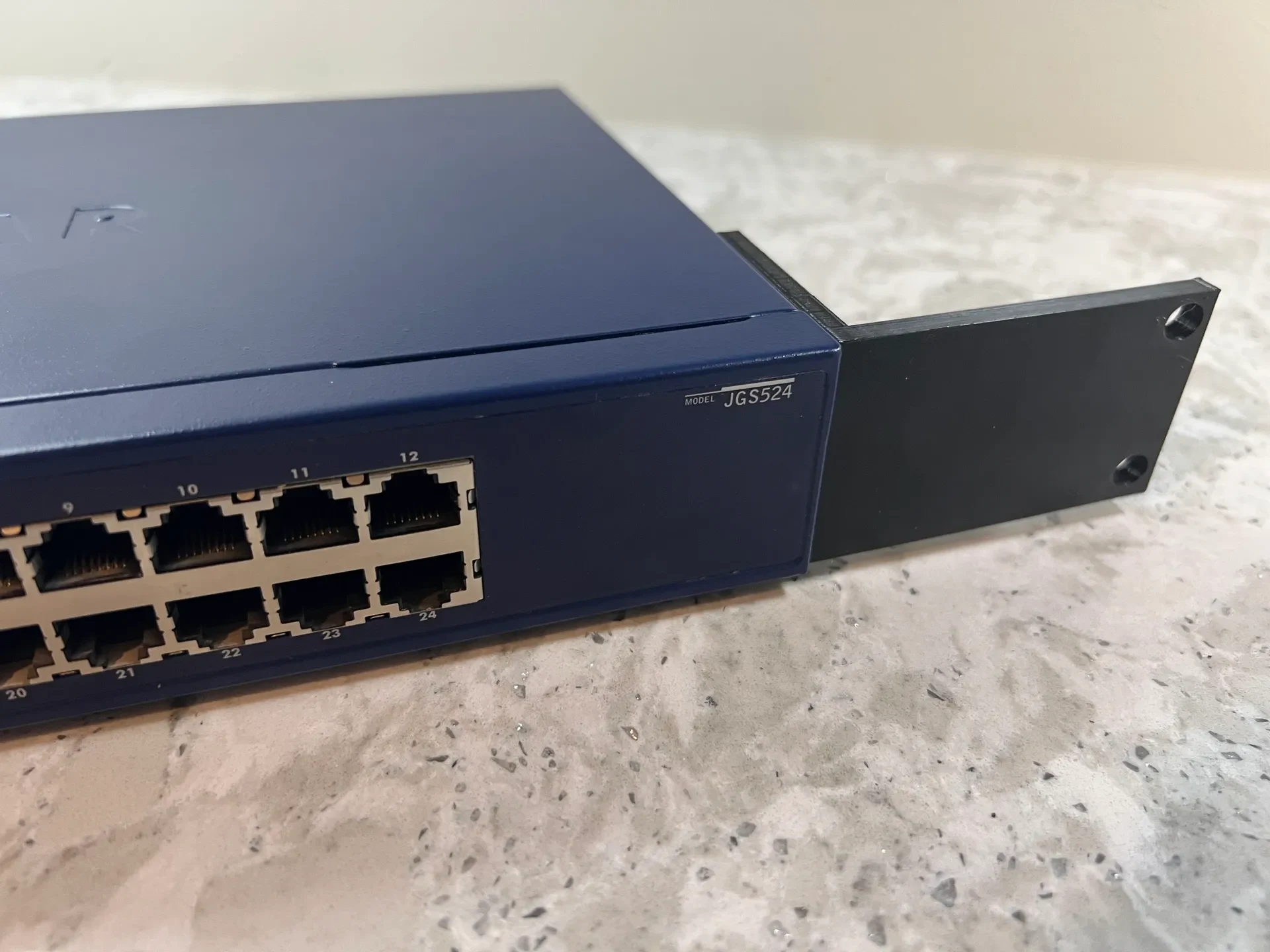

Я сделал эту серию ушей для монтажа в стойку для коммутаторов Netgear. Мои собственные в основном относятся к типу JGS524, но, судя по размерам других, которые я видел, я подозреваю, что многие из других серий Netgear также могут подойти.

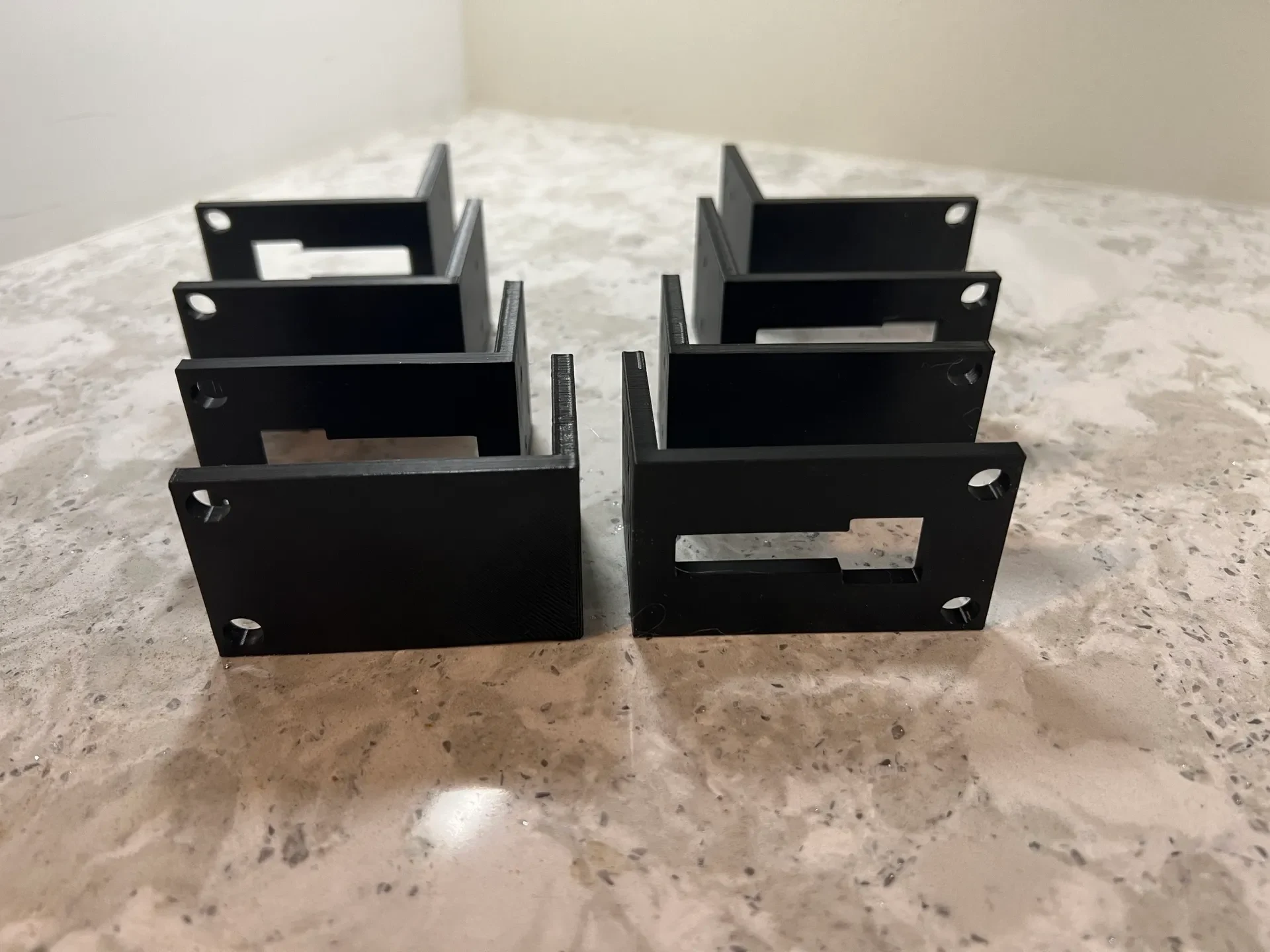

Модели по типу:

Агрегаты Solid — это базовые модели с гладкой передней частью. Из-за толщины лицевой панели они немного зазоры, но все равно должны выглядеть аккуратно и помогать контролировать поток воздуха.

Блоки с прорезями позволяют вилке RJ45 проходить по направлению к внешнему краю (стойки), тогда как остальная часть слота уже, что позволяет шнурам более плотно собираться на краю ближе к коммутатору. Я рекомендую очень тонкие шнуровые патч-кабели, потому что обычные толстые кабели, вероятно, будут слишком тугими, если их будет более 5-10.

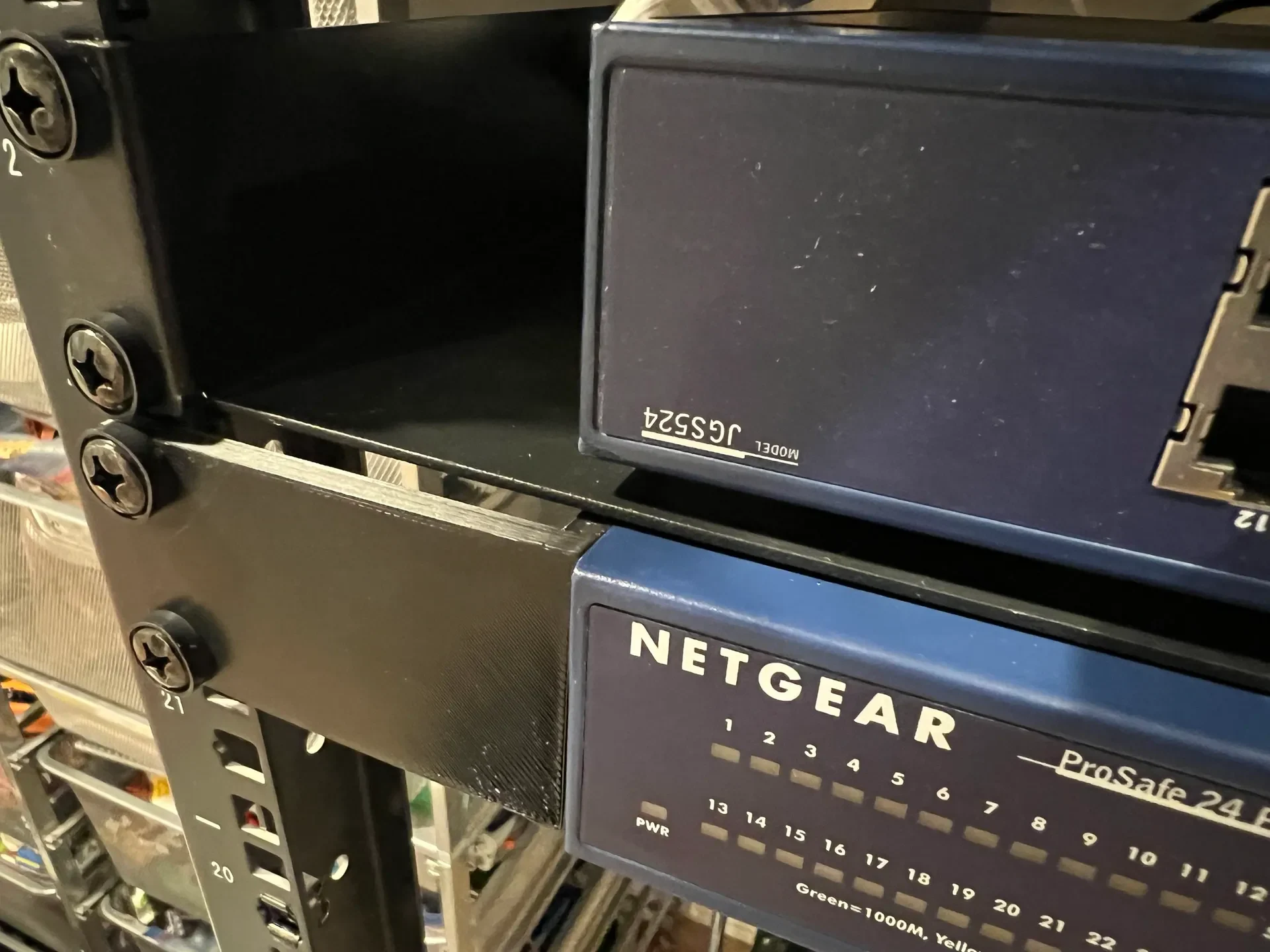

Вышеупомянутые версии Deep предназначены для установки лицевой панели коммутатора обратно в стойку на дополнительные 25 мм в случае, если перед стойкой имеется более узкий зазор или вам нужно место для патч-кабелей, чтобы они могли проходить углы, не выпирая и не перегибаясь, чтобы удержать их.

Некоторые примечания по печати и установке:

Я напечатал свой из PLA с заполнением 25%, но PETG, вероятно, будет еще более прочным.

Чтобы поверхность выглядела максимально гладкой, я бы рекомендовал печатать на PEI внешней лицевой поверхностью вниз к печатной платформе.

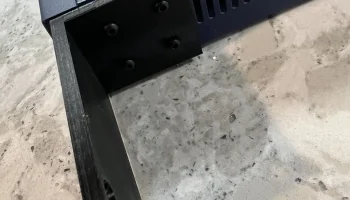

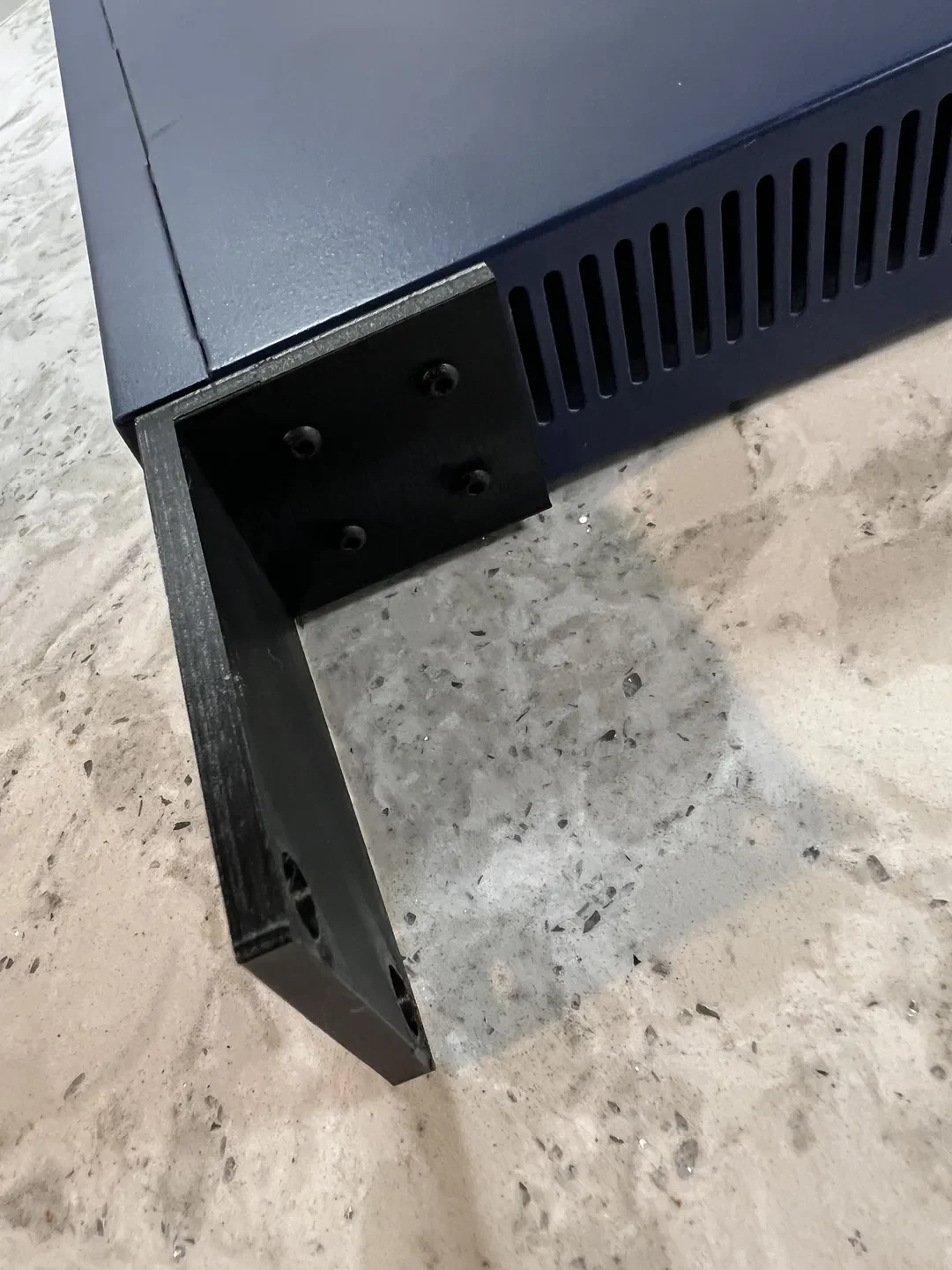

Ушки стойки крепятся к коммутатору с помощью винтов M3x8 (по 4 на каждое ушко).

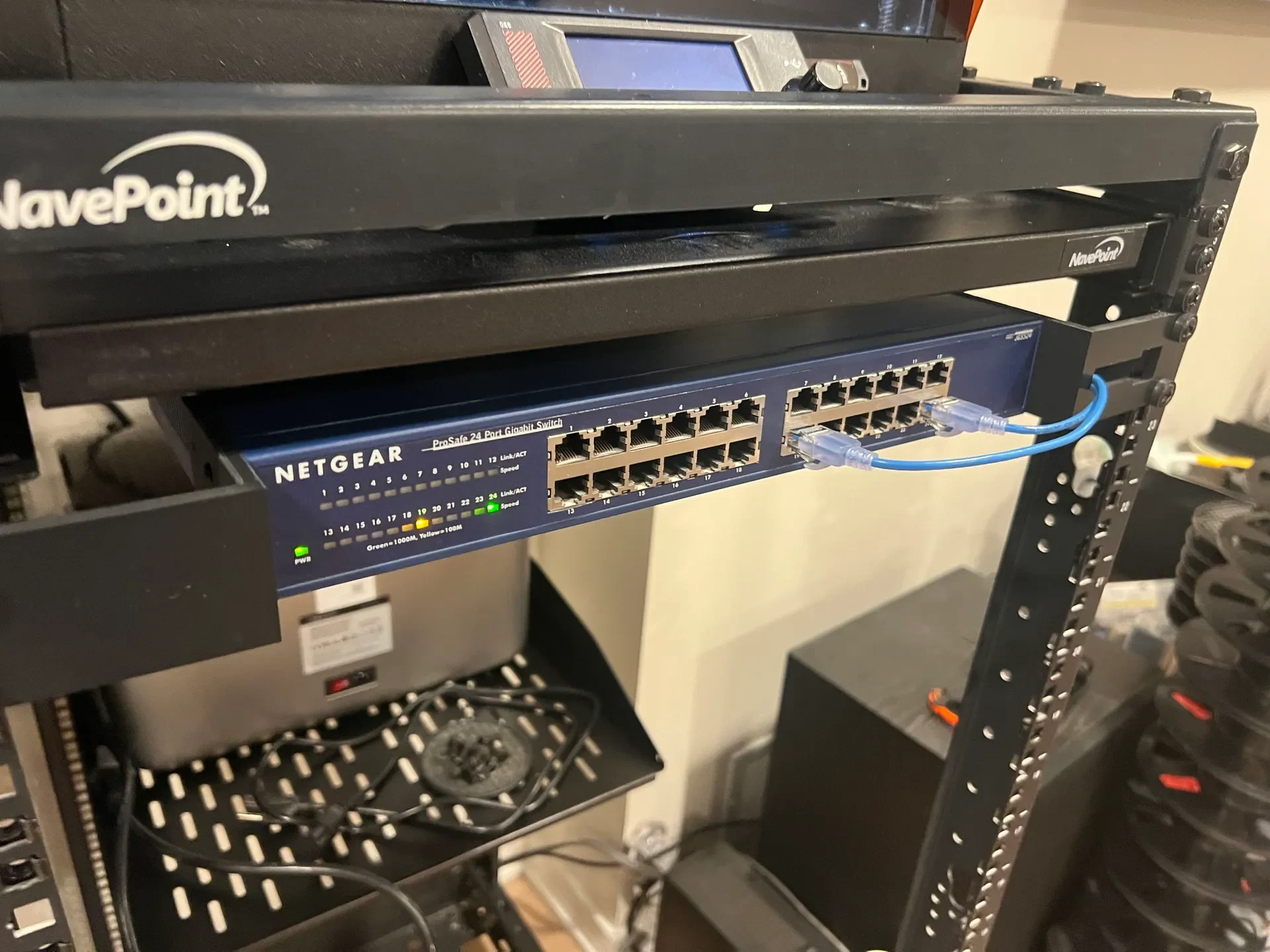

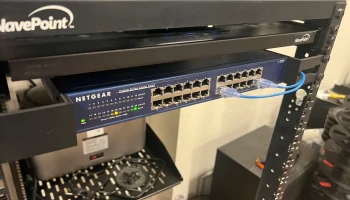

Сборка крепится к стойке с помощью винтов M6 и закладных гаек (обычные могут быть неглубокими из-за толщины лицевой панели).

Некоторые из моих стоек очень горячие, поэтому посмотрим, не будет ли со временем какой-либо деформации. Если у вас есть какие-либо опасения по поводу тепла и материала, я бы посоветовал ��оддержать или заблокировать полку дальше на случай, если она неожиданно размонтируется.

Даже при правильном контроле нагрева стойки эти крепления не будут такими прочными, как стальные проушины, которые продаются производителем, и поэтому при установке коммутатор не превращается в полку, вы можете добавить дополнительный вес… при чрезмерной нагрузке кронштейны FDM, скорее всего, внезапно треснут, в отличие от металлических, которые сначала немного деформируются.

Журнал версий:

26.05.26 — Выпущена версия 1.0 с лицевой стенкой толщиной 5 мм (толстая, достаточно прочная).

01.06.26 — Выпущена версия 1.1 с толщиной лицевой стенки 4 мм (более тонкая лицевая стенка, легче прокрутить крепежный винт).
