Панели для монтажа в серверную стойку......
Эти панели предназначены для использования в 19-дюймовых серверных стойках (EIA310 и аналогичных). Существует несколько различных типов панелей в зависимости от того, что вы хотите установить или использовать:
Необработанные панели. Необработанные панели представляют собой заготовки, не имеющие фасок или отделки по краям. Если вы хотите создать свою собственную, вы можете использовать этот тип панели (примечание: «без фасок» означает отсутствие фасок, кроме граней. На грани есть фаски, чтобы обеспечить печать детали без необходимости последующей обработки)
Пустые панели — готовые панели с косынкой сзади, предназначенные для печати и использования как есть, если вам нужна только половина стойки.
Панели оборудования — используются для монтажа электронного оборудования.
Интерфейсная панель — используется для монтажа интерфейсов (например, разъемов типа D).
На передней панели также имеются задние панели и лотки для хранения электроники.
Смоделированы следующие типы панелей оборудования:
Коммутатор Netgear GS105
Удлинитель Netgear EAX12
Микро ПК (серия Dell Optiplex или аналогичный)
Аппаратное обеспечение
Для крепления между двумя панелями требуется:
4 винта M6x25 мм (с головкой/гнездом, кнопкой или круглой головкой)
4 гайки M6
Дополнительно необходимы следующие панели электроники:
Удлинитель GS105, EAX12:
4 винта M6x25 мм (штепсельная головка, кнопка или круглая головка)
4x термофиксированные вставки M6
Микро ПК/Оптиплекс:
5 винтов M6x25 мм (с головкой/гнездом, пуговицей или круглой головкой)
5 термофиксирующих вставок M6
(дополнительно) Застежки-молнии/ремешки на липучке для блока питания, микрокомпьютера и кабелей.
Распечатать руководство
Все панели:
Печать лицевой стороной вниз на кровати — это гарантирует, что панели не расслаиваются во время использования. Длина панелей в самом широком месте составляет 241,15 мм, поэтому для этого может потребоваться принтер большего размера (я распечатал его на Bambu Labs P1S). Номинальные настройки должны составлять примерно 3 стены, заполнение 15 % (сопло 0,4 мм) — все, что более прочное, чем 1 стена, заполнение 10 %, высота слоя 0,28 мм, должно быть достаточно прочным, поскольку крепление Optiplex кажется самонесущим при таких настройках в PLA (Optiplex весил около 1,2 кг и загружался около 1 минуты). PETG или ABS рекомендуются для серверных сред с более высокими температурами.

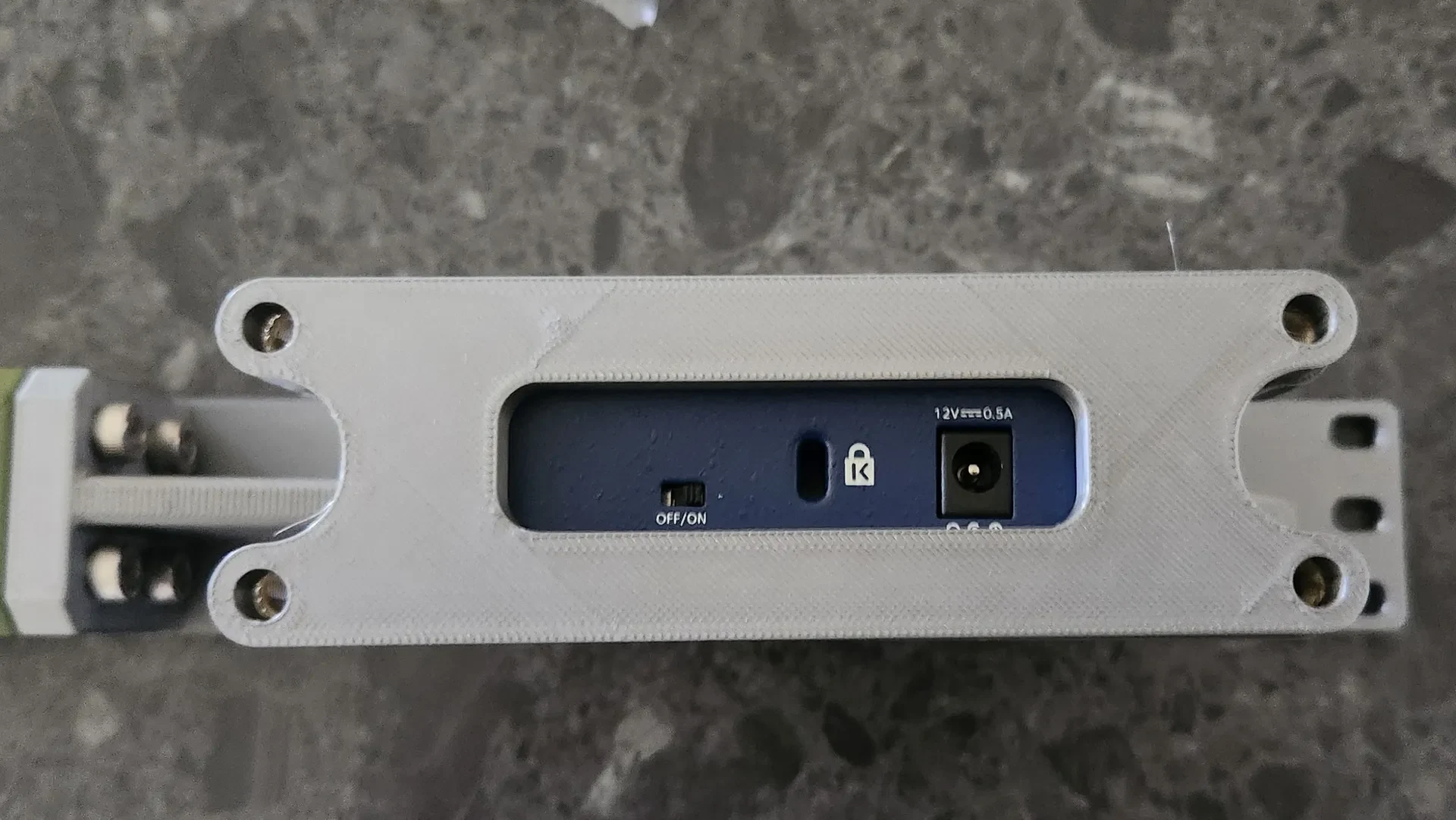

GS105 Крепление:

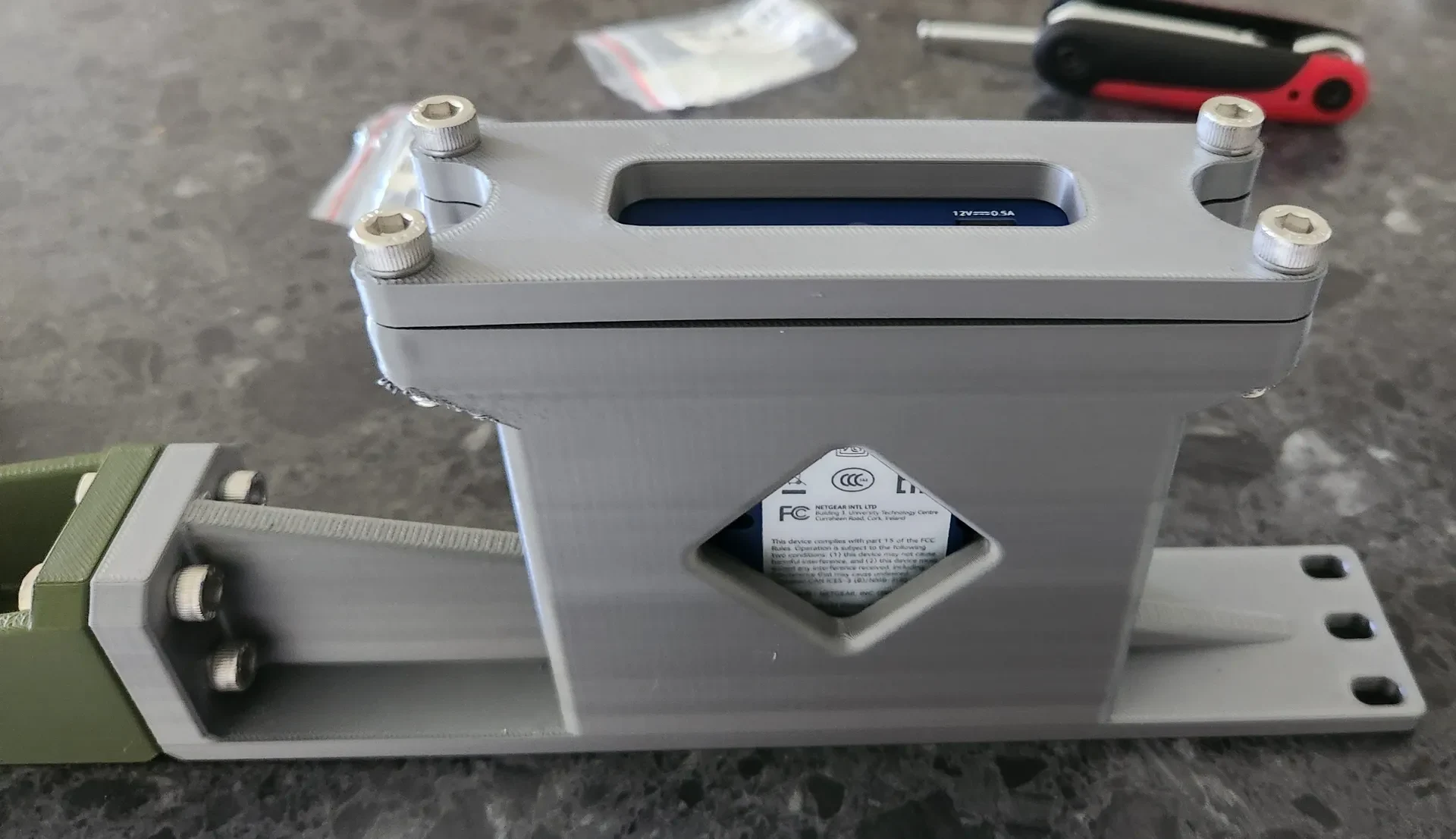

Вам также потребуется распечатать деталь «Задняя панель — задняя часть корпуса GS105». Вам понадобится только одна панель оборудования (в комплекте две, на одной есть полоски). При распечатке вам потребуется использовать 4 вставки для термофиксации в задней части панели оборудования, чтобы зафиксировать переключатель на задней панели.

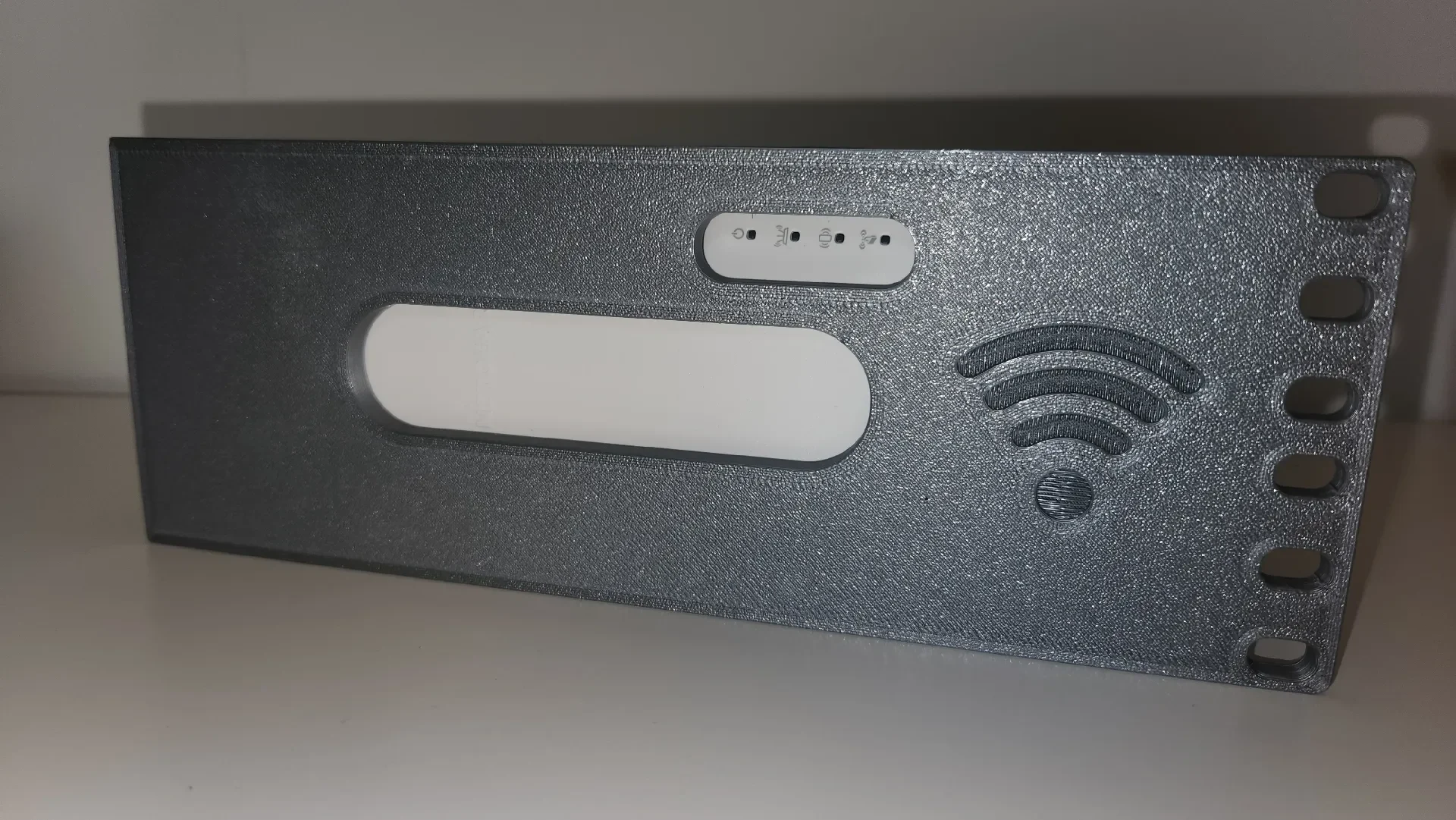

Крепление EAX12:

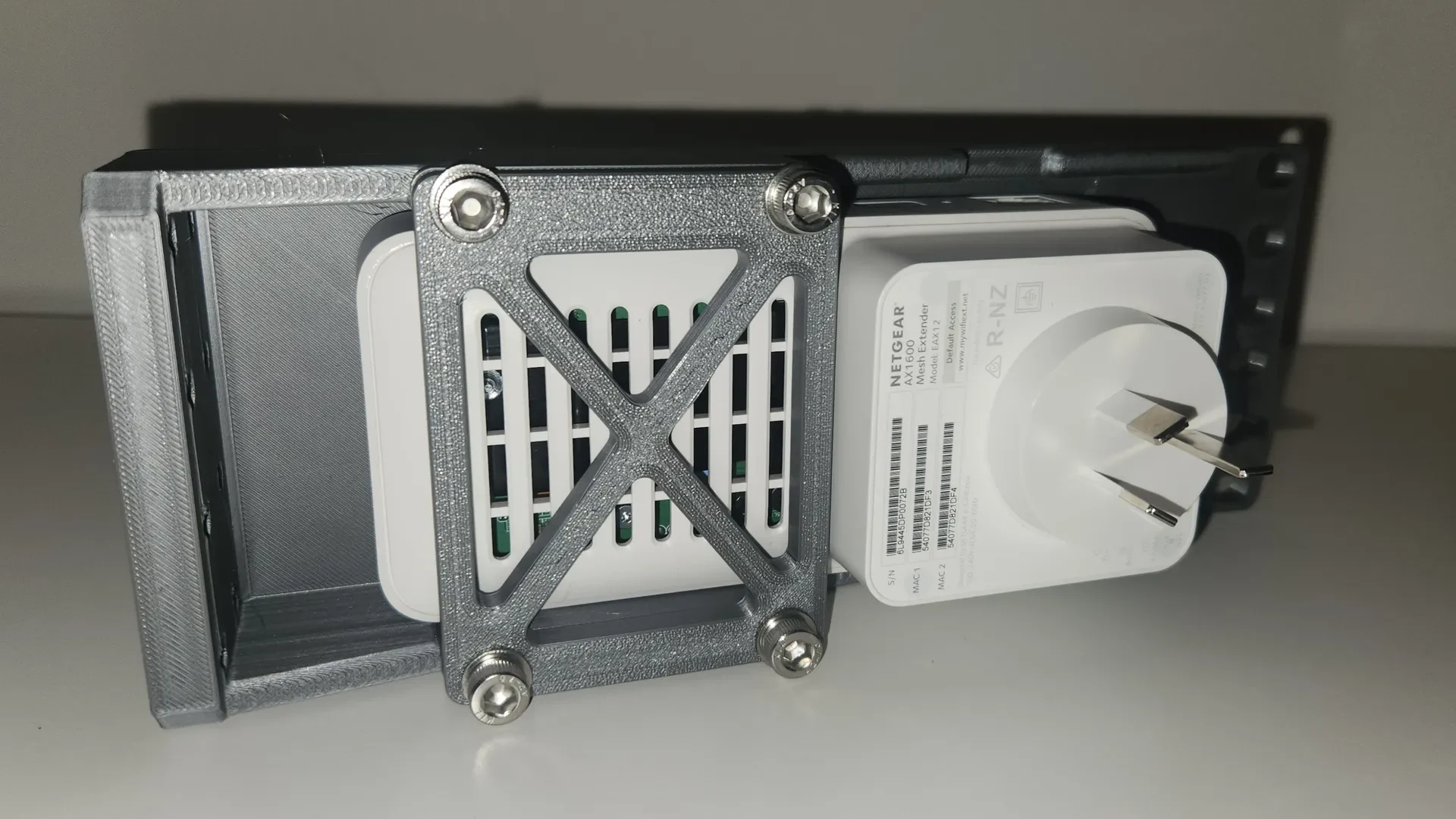

Вам также потребуется распечатать деталь «Задняя панель — задняя часть крепления расширителя EAX12». При распечатке вам потребуется использовать 4 вставки для термофиксации в задней части панели оборудования, чтобы удержать удлинитель на задней панели. Задняя пластина удлинителя имеет предпочтительную ориентацию печати: скошенная поверхность должна быть обращена вниз.
Крепление для микро-ПК:

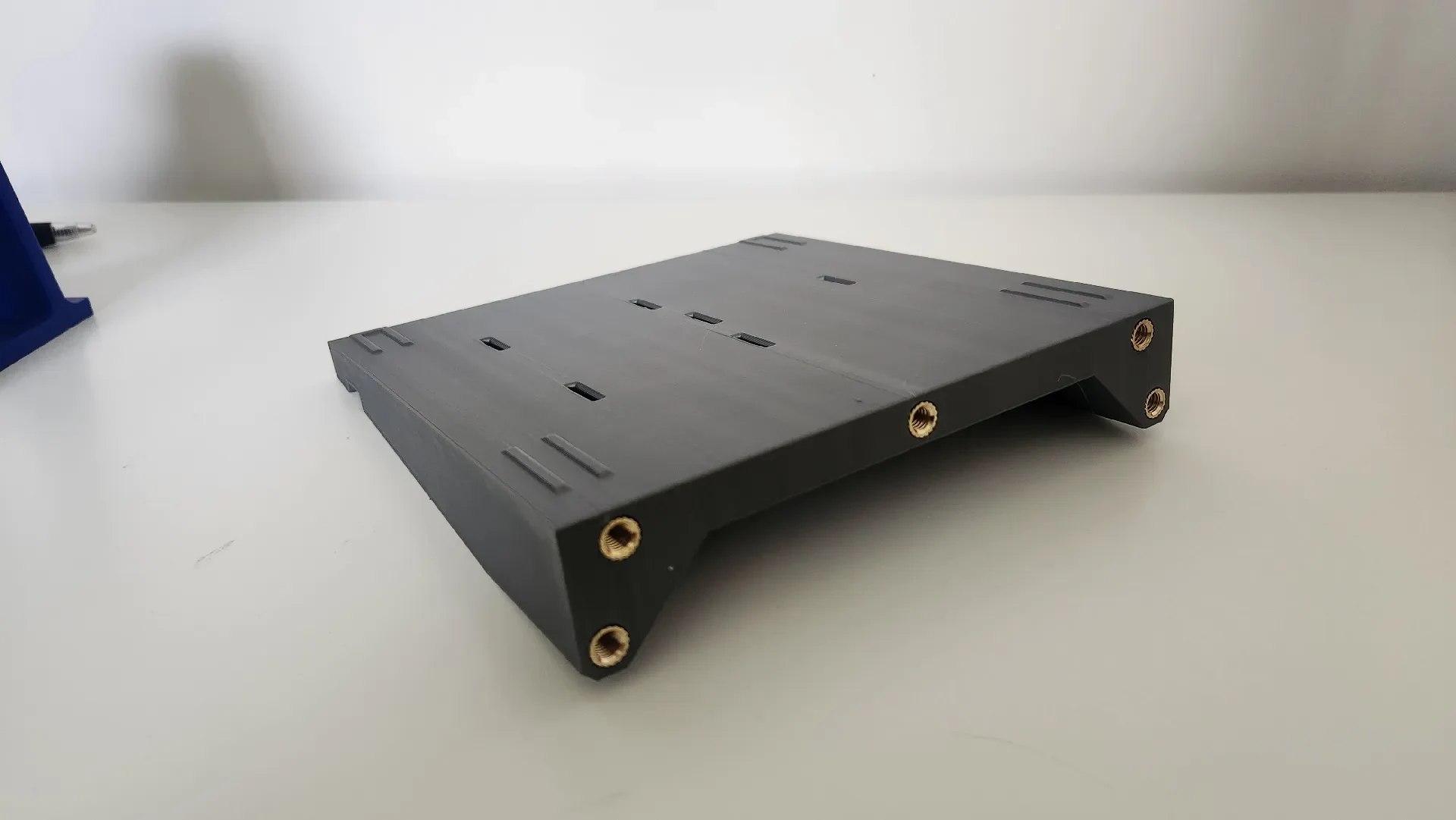

Также вам нужно будет распечатать деталь «Лоток — Лоток Optiplex». При печати вам потребуется использовать 5 вставок для термофиксации в лотке Optiplex, чтобы прикрутить лоток к панели. Лоток оптиплекса должен быть напечатан на боковой стороне. Если вы не уверены, какой стороной вверх, найдите отверстия для вставок термофиксатора — каплевидная форма должна быть направлена вверх.
Чтобы собрать:
Используйте вставки для термофиксации на противне и дайте остыть.
Прикрутите лоток к передней панели

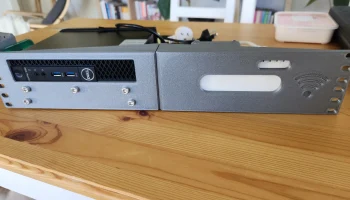

Прикрепите к другой панели для монтажа в полстойки.

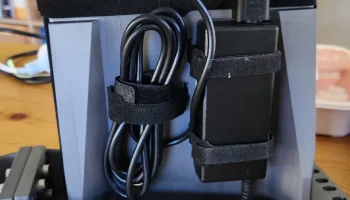

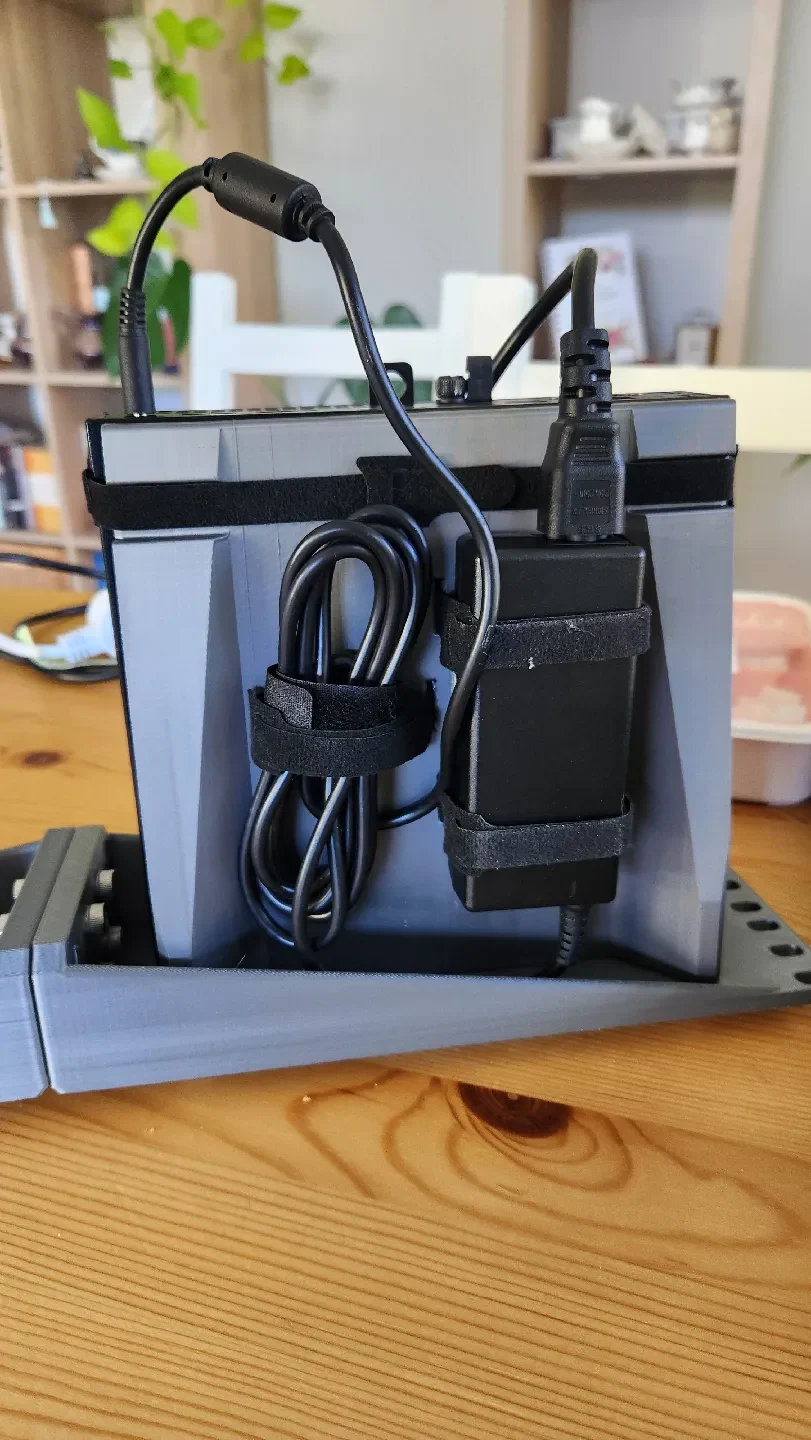

Кабельное управление блоком питания и кабелями под лотком
Поместите Micro PC на поднос и закрепите с помощью застежки-молнии или ремня на липучке сзади.

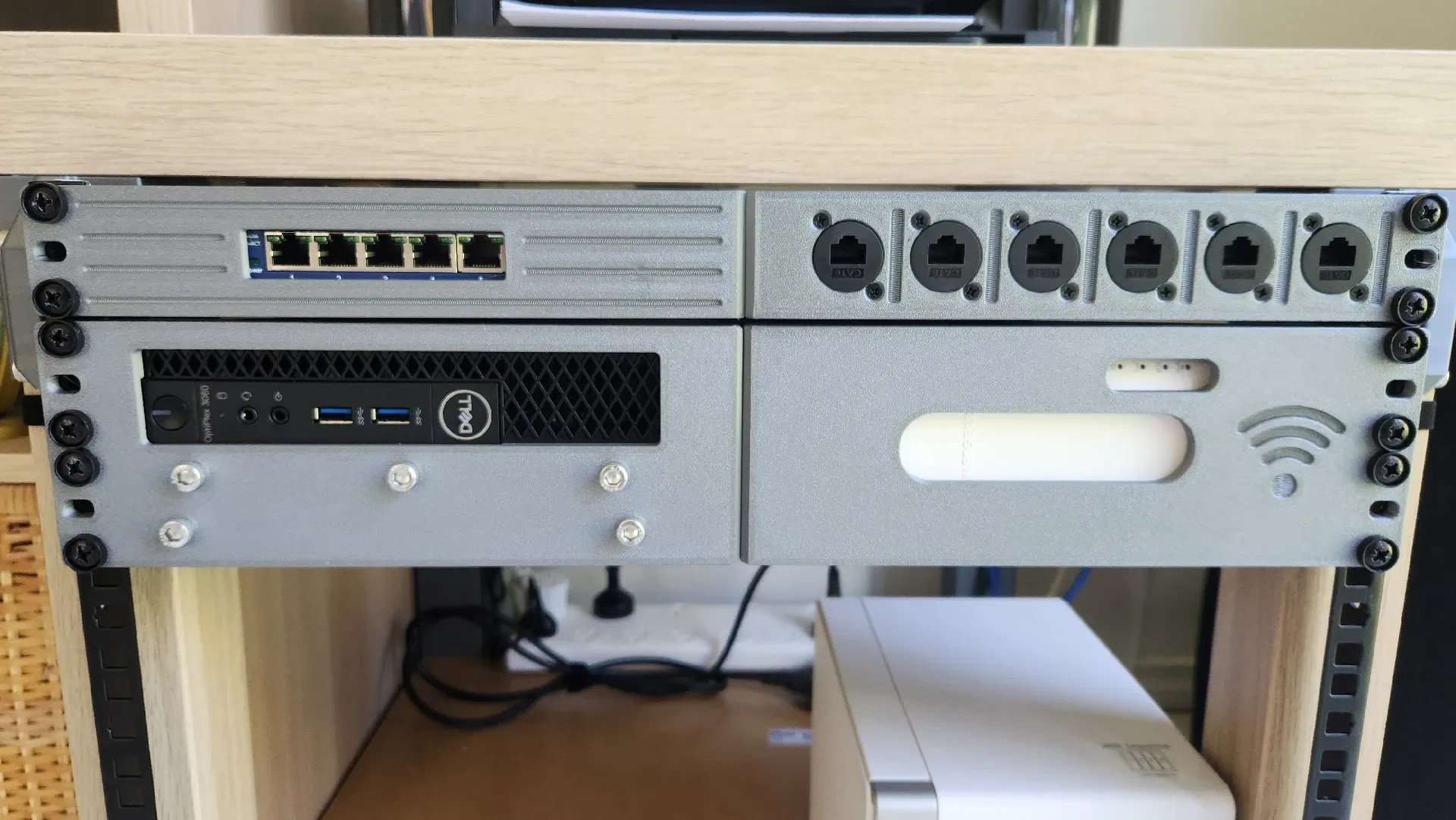

Установить в стойку
Примечание:
Картинки из черновых вариантов с уменьшенны��и стенами и незаконченными деталями для экономии материала. Некоторые функции были перемещены или переработаны для улучшения печати.
