Адаптер аккумулятора Ryobi ONE+ - Makita, 18 В, v1.5b

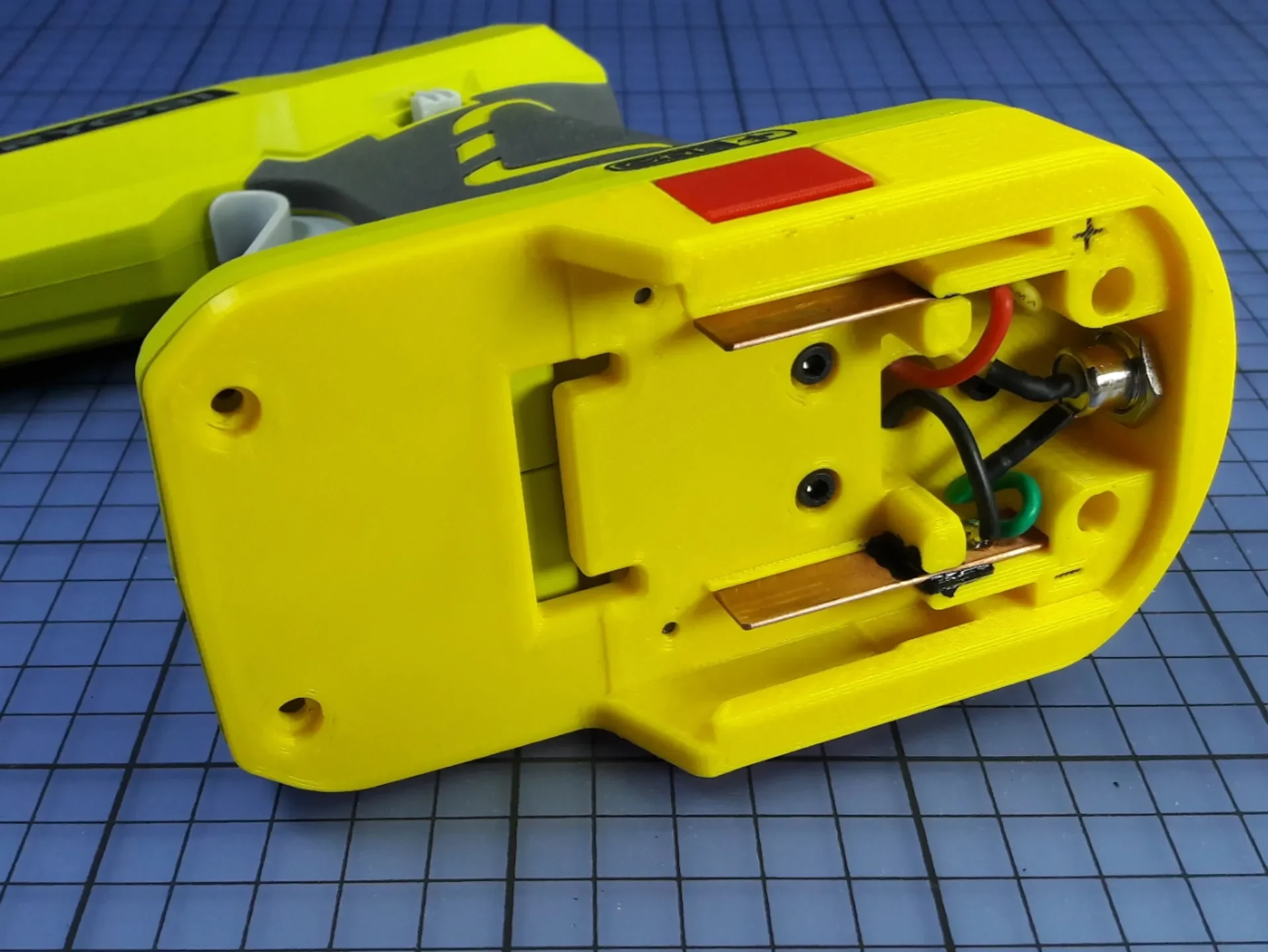

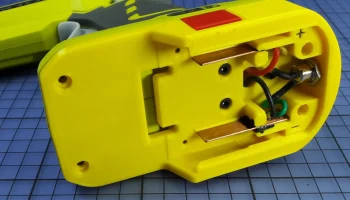

Это съемный адаптер, позволяющий использовать аккумуляторы Makita с инструментами Ryobi. Он построен на основе моего другого адаптера для гнезда аккумуляторной батареи Makita.

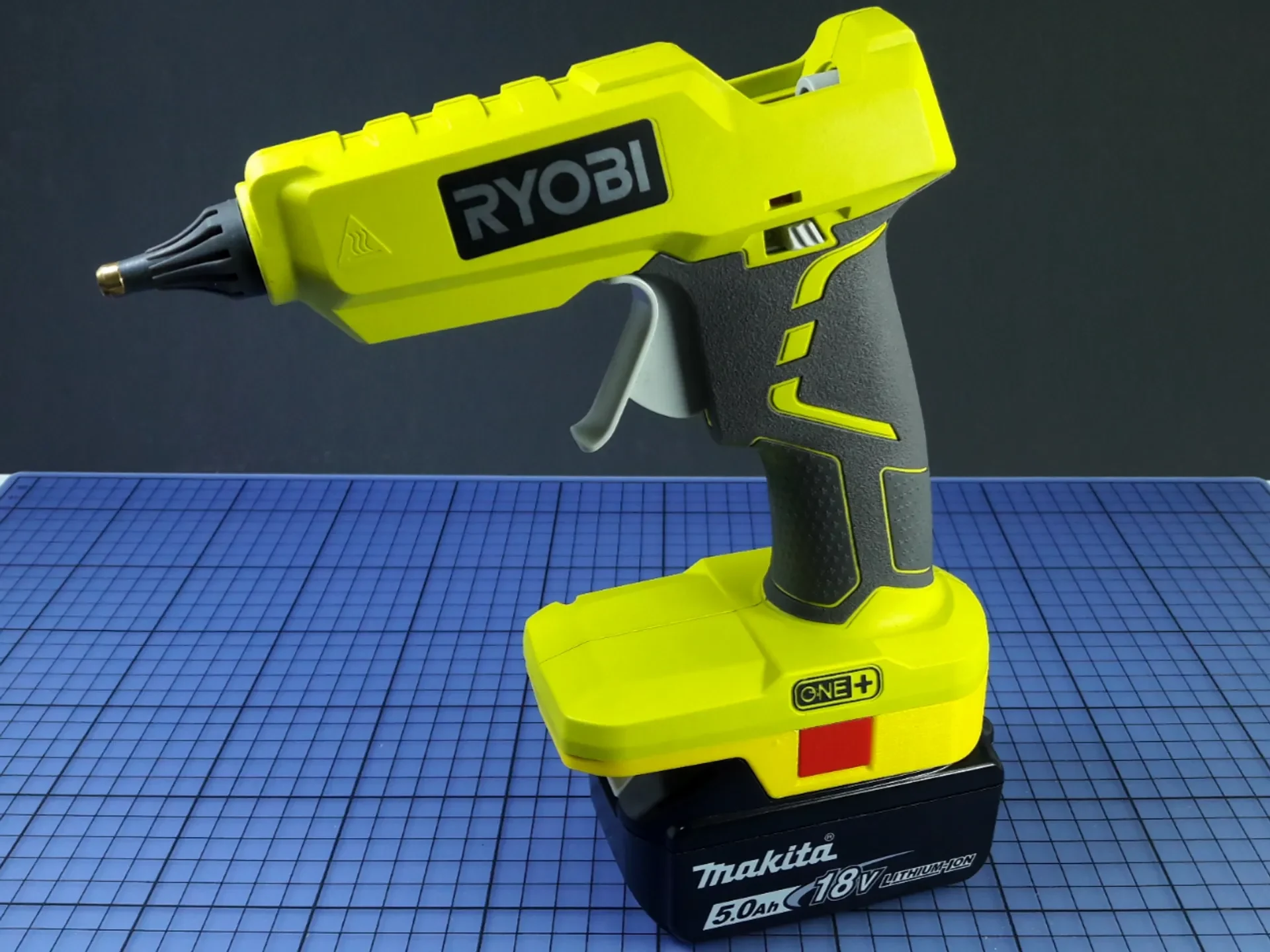

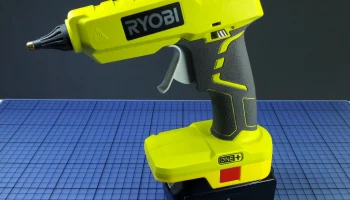

Это было сделано потому, что Makita не производит беспроводные клеевые пистолеты, и я не заинтересован в использовании другой аккумуляторной системы только для одного инструмента. Однако Ryobi делает клеевой пистолет, и он дешевый. Итак, теперь у меня есть клеевой пистолет Rykita.

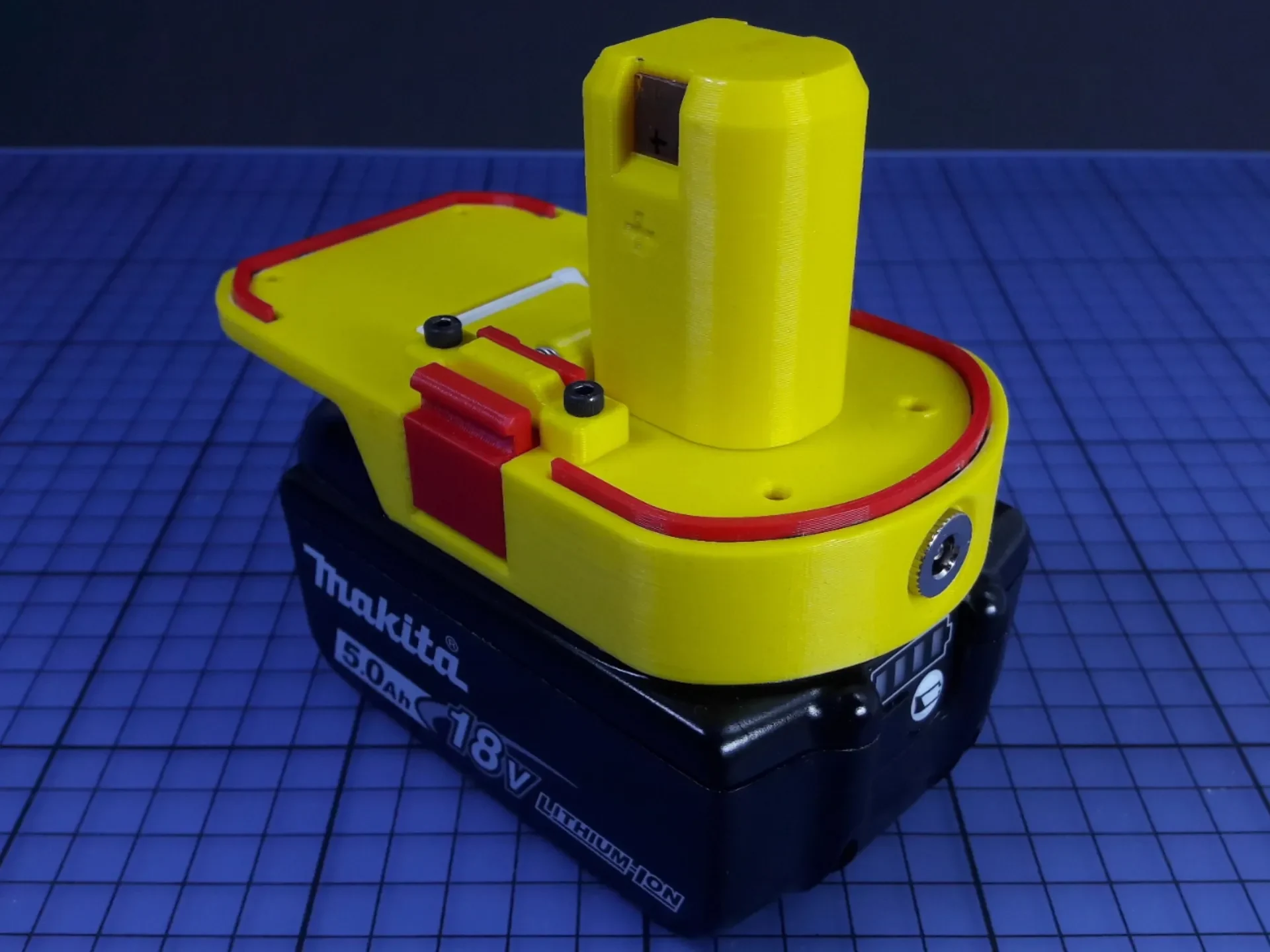

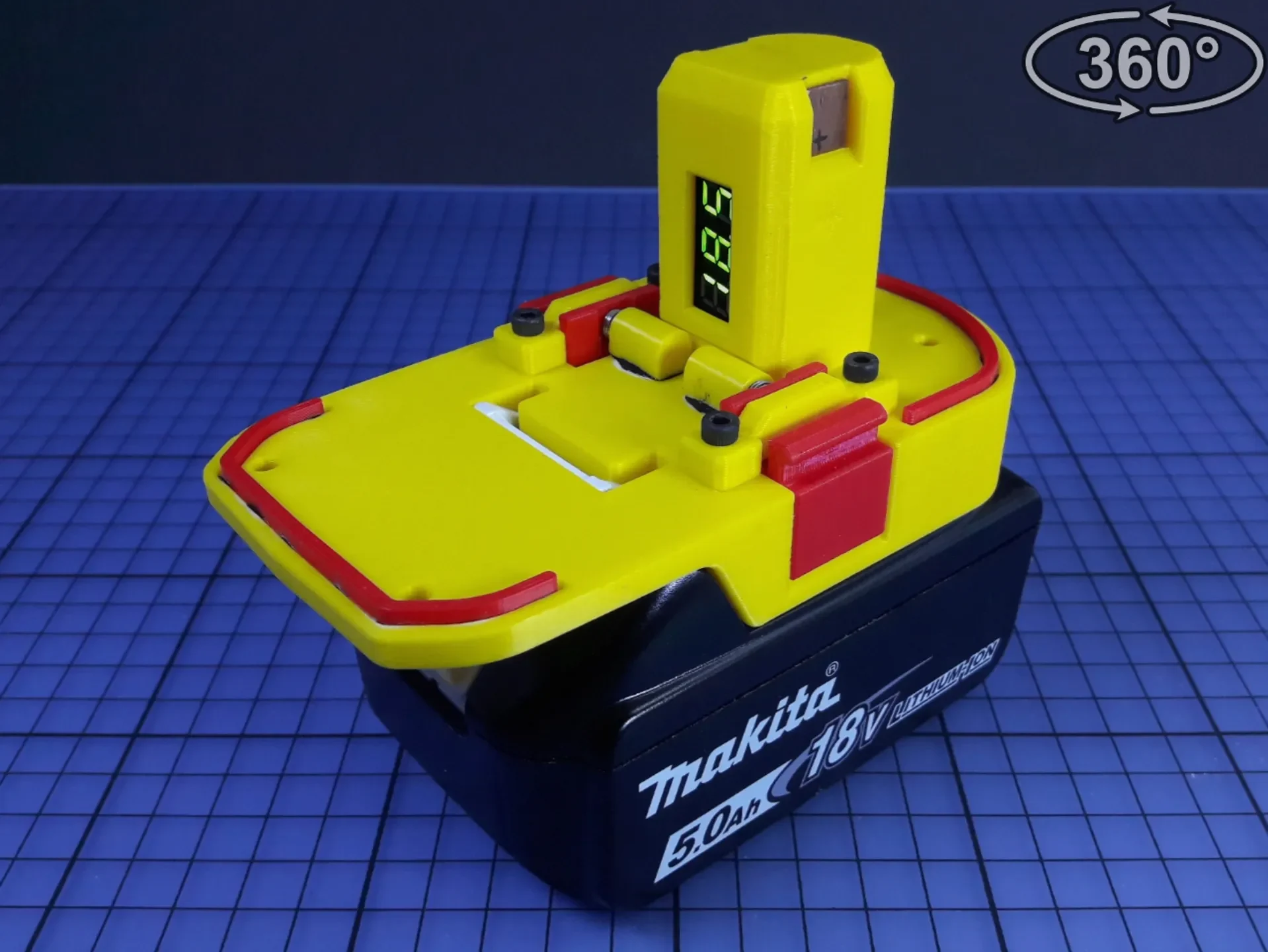

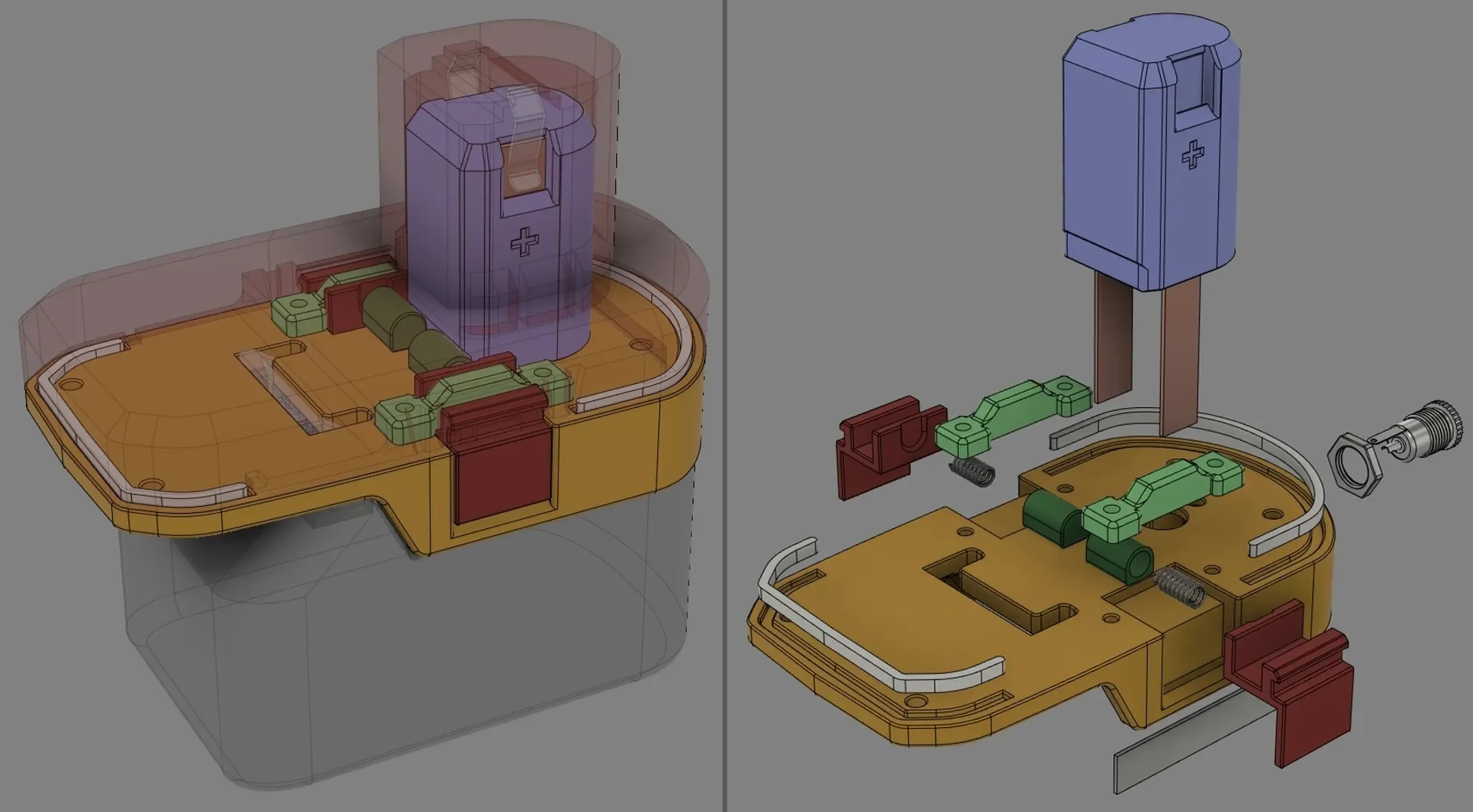

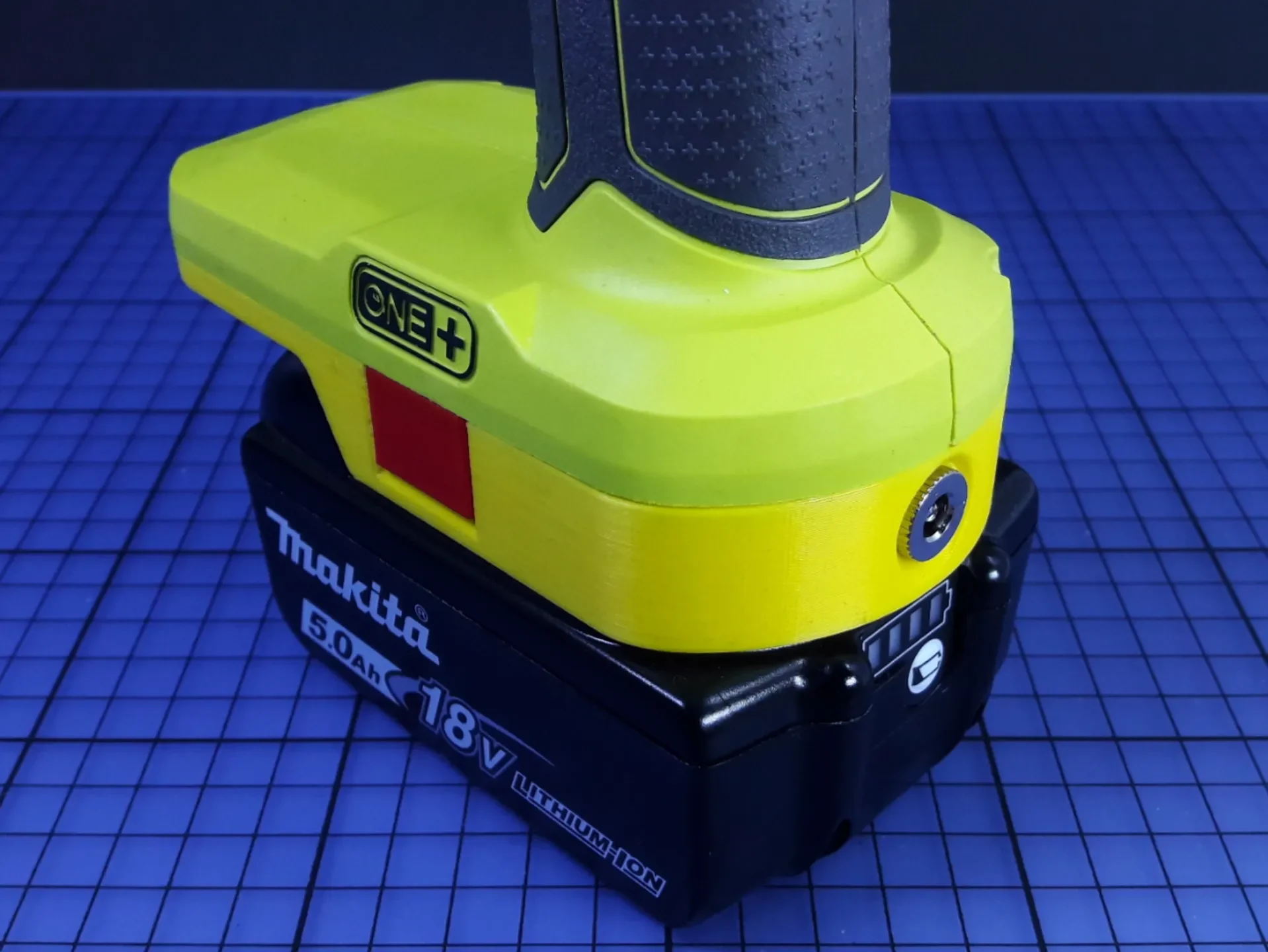

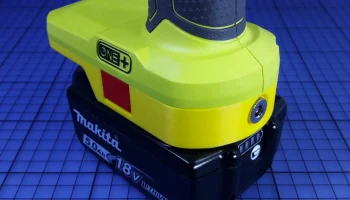

Есть несколько версий на выбор. Переходная пластина имеет версию с вольтметром снаружи и версию с бочковым домкратом. Если вам нужны вольтметр и цилиндрический разъем, в колонке разъемов есть версия с вольтметром. Немного неудобно держать вольтметр внутри инструмента, но он также дает вам возможность использовать домкрат.

Важно следить за напряжением, чтобы не повредить аккумулятор. Вам следует прекратить использование батареи, когда напряжение достигнет 15 В (3 В на ячейку).

Кстати, клеевой пистолет работает около 4,5 часов от аккумулятора емкостью 5 Ач.

Журнал изменений
v1.1

Теперь существует 2 варианта переходной пластины и соединительной стойки с местом для вольтметра.
В столбец добавлены положительные и отрицательные отметки.
Добавили еще немного места в столбце для проводов.

v1.5b

Кажется, у некоторых людей возникают проблемы с посадкой колонки, поэтому я добавил версию с большим смещением (0,2-0,6 мм). Надеюсь, она не застрянет. Нужно проверить у других, так как у меня нет проблем с моим.
Добавлена ​​чистая версия пер��ходной пластины. У него нет домкрата или вольтметра.
Похоже, магазин eBay, продающий медные полоски, исчез. Размеры отверстий составляют 10,5x1,3 мм, поэтому вы можете купить медные или никелевые пластины толщиной 1 мм, которые можно разрезать на полоски ножницами по металлу или дремелем.

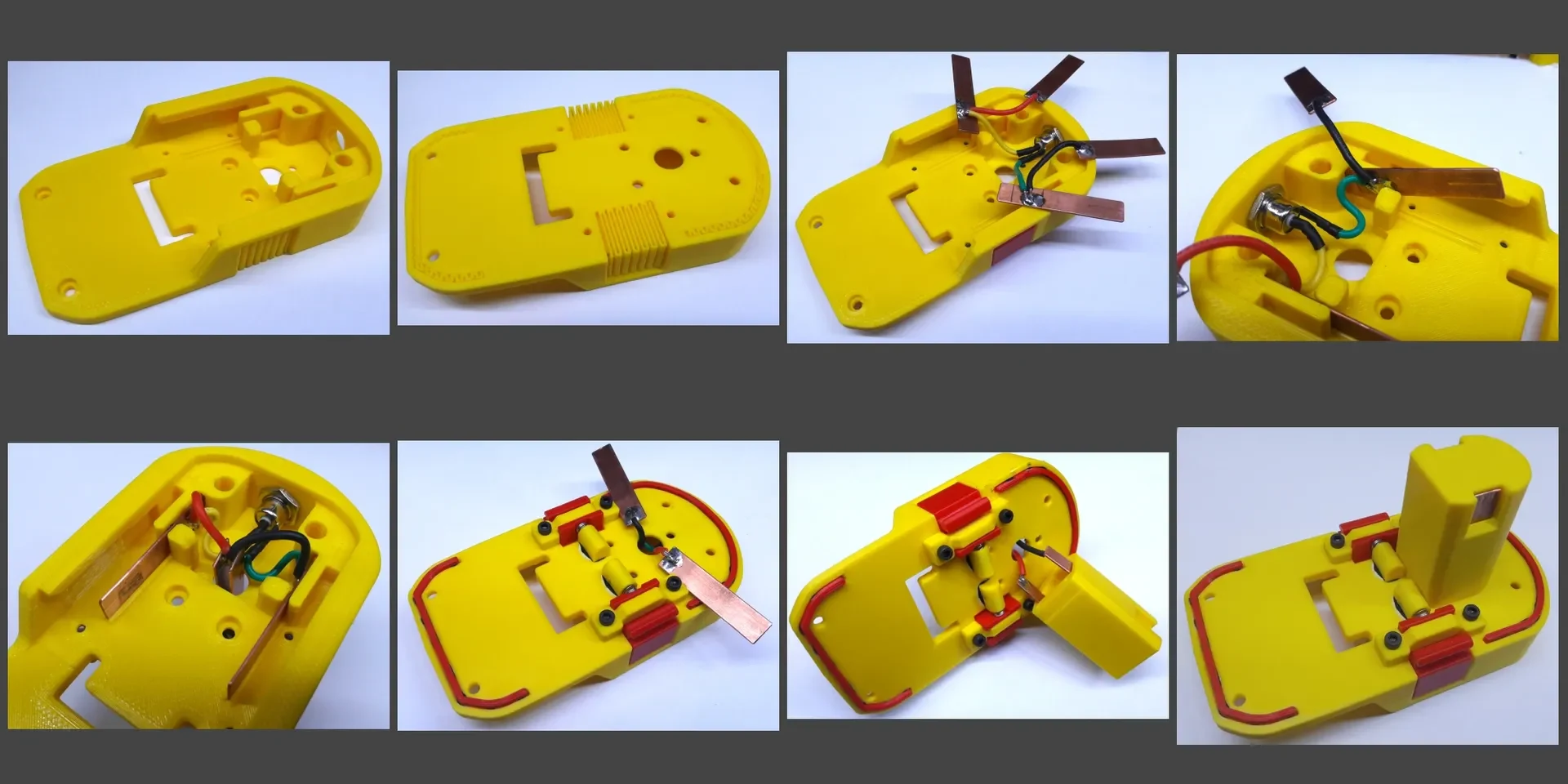

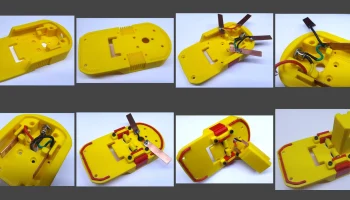

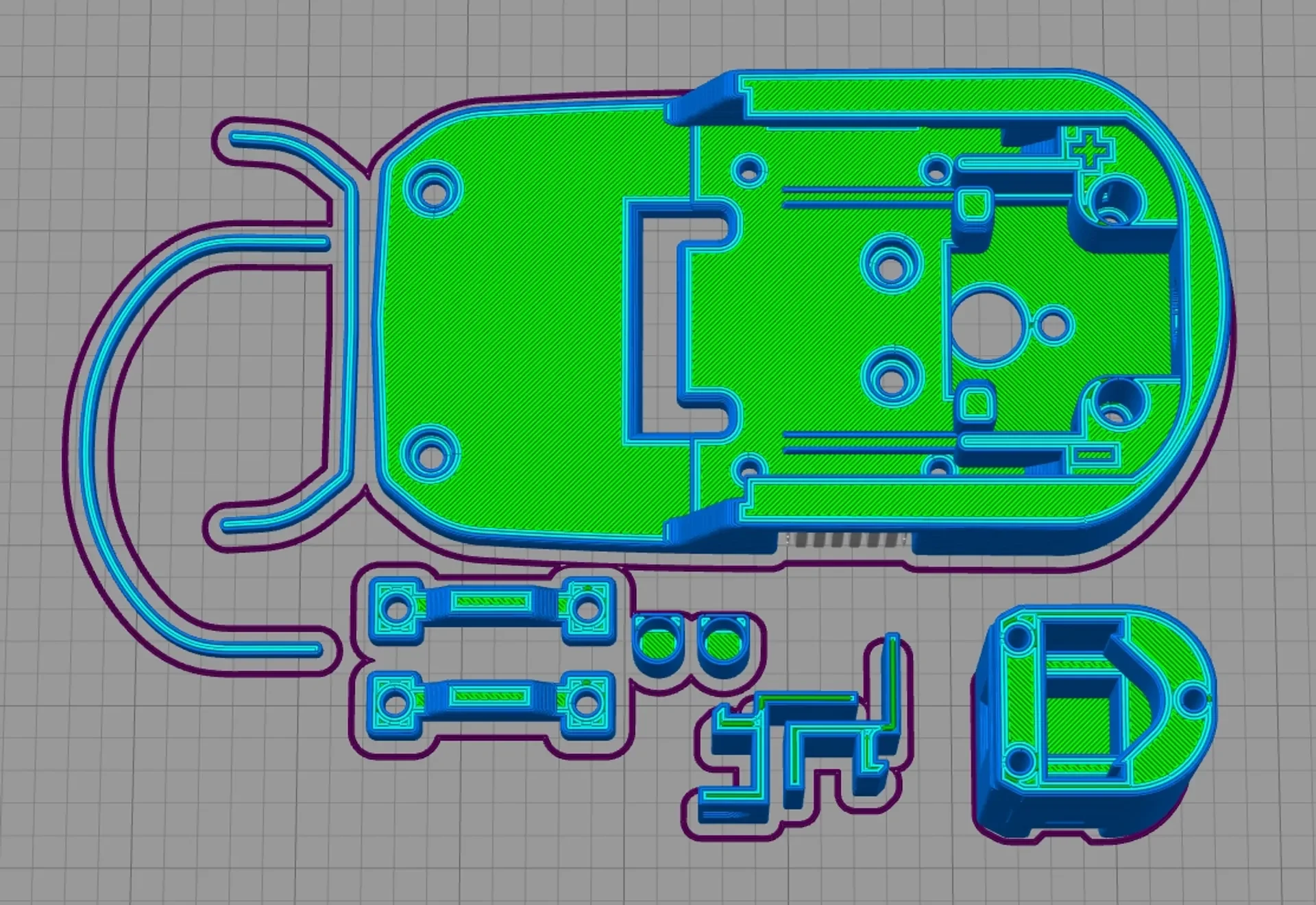

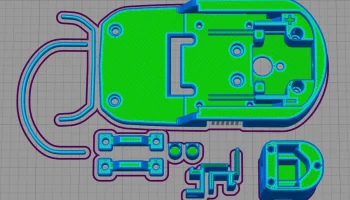

Распечатать инструкции

Проблемы безопасности

Когда вы создаете такой гибридный инструмент с использованием адаптеров, вам следует знать о рисках. Различные марки инструментов имеют разные способы обращения с системами безопасности, защищающими аккумуляторы и инструменты. У некоторых защита (например, от пониженного напряжения, перегрева, перегрузки по току) находится в самой батарее, а у некоторых — в инструментах. При использовании адаптеров это может привести к использованию незащищенного аккумулятора в ��езащищенном инструменте, что может иметь серьезные последствия.

Не стоит возиться с этими типами батарей, если вы не знаете, что делаете. Использование адаптеров, подобных моему или подобных, в некоторых конфигурациях может привести к: потере емкости, взрыву, возгоранию, поломке инструментов/батарей, выбросу токсичных паров, утечке кислоты и т. д. И это наверняка приведет к аннулированию гарантии. Вы производите и используете эти адаптеры на свой страх и риск.

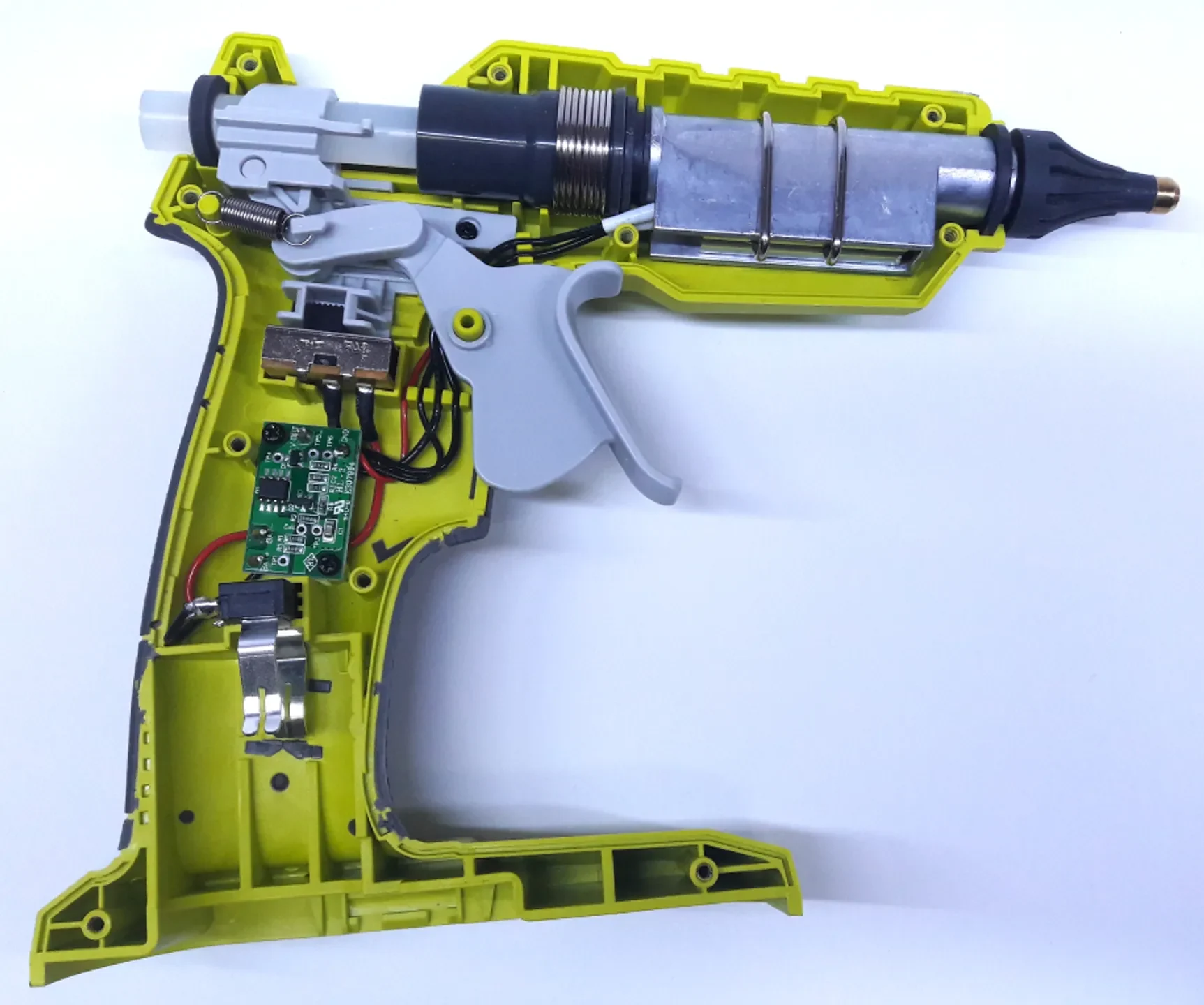

Что касается аккумуляторов Makita (отмечены звездой и без звезды). Мне удалось разрядить их до 10 В (2 В на элемент), не отключая их. Это намного ниже обычного напряжения отсечки, которое составляет около 15 В (3 В на ячейку). Похоже, что аккумуляторы Makita НЕ имеют защиты от чрезмерного разряда, если только он не очень низкий (ниже 2 В на элемент). Сначала я подумал, что это у них есть, но на самом деле это клеевой пистолет, который отключает питание при напряжении около 15 В.

Не спрашивайте меня о том, как другие бренды обеспечивают защиту. У меня только аккумуляторы Макита.

Также не пытайтесь заряжать аккумулятор через адаптеры. Зарядные устройства взаимодействуют с аккумуляторами во время зарядки. Они контролируют температуру и следят за балансировкой элементов внутри, поэтому не помещайте аккумулятор Makita в зарядное устройство Ryobi.

-

Несколько лет назад я возился со старой батареей Makita и сумел поменять полярность. Это было с ударным шуруповертом Makita. К счастью, внутри этого инструмента был предохранитель, который мгновенно перегорал, когда я нажимал на спусковой крючок. Это был предохранитель на 40 А. Это означает, что на инструмент поступало гораздо больше, чем 800 Вт. Это должно сказать вам кое-что о мощности этих батарей.

-

У меня также есть небольшое беспокойство по поводу использования меди для клемм аккумулятора. Я знаю, что медь через некоторое время образует оксидный слой, и этот слой не проводит ток? Я читал, что этот с��ой настолько тонкий, что его, вероятно, сотрёт простой вставкой.
