Держатель для аккумулятора Ryobi 18 В с защелкой

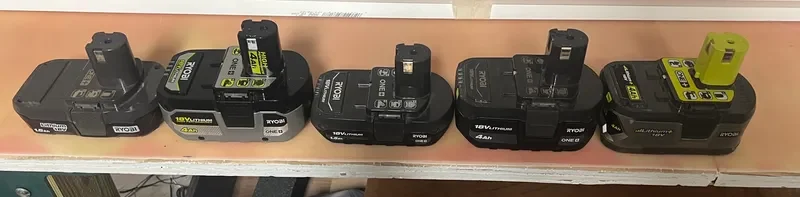

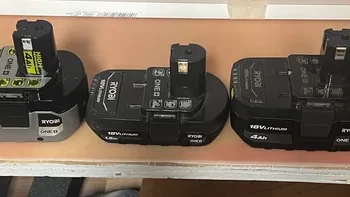

Редактирование, декабрь 2023 г.: все изображенные батареи подтверждены.

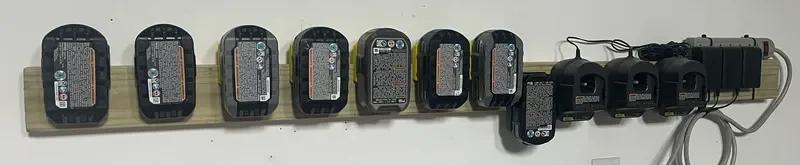

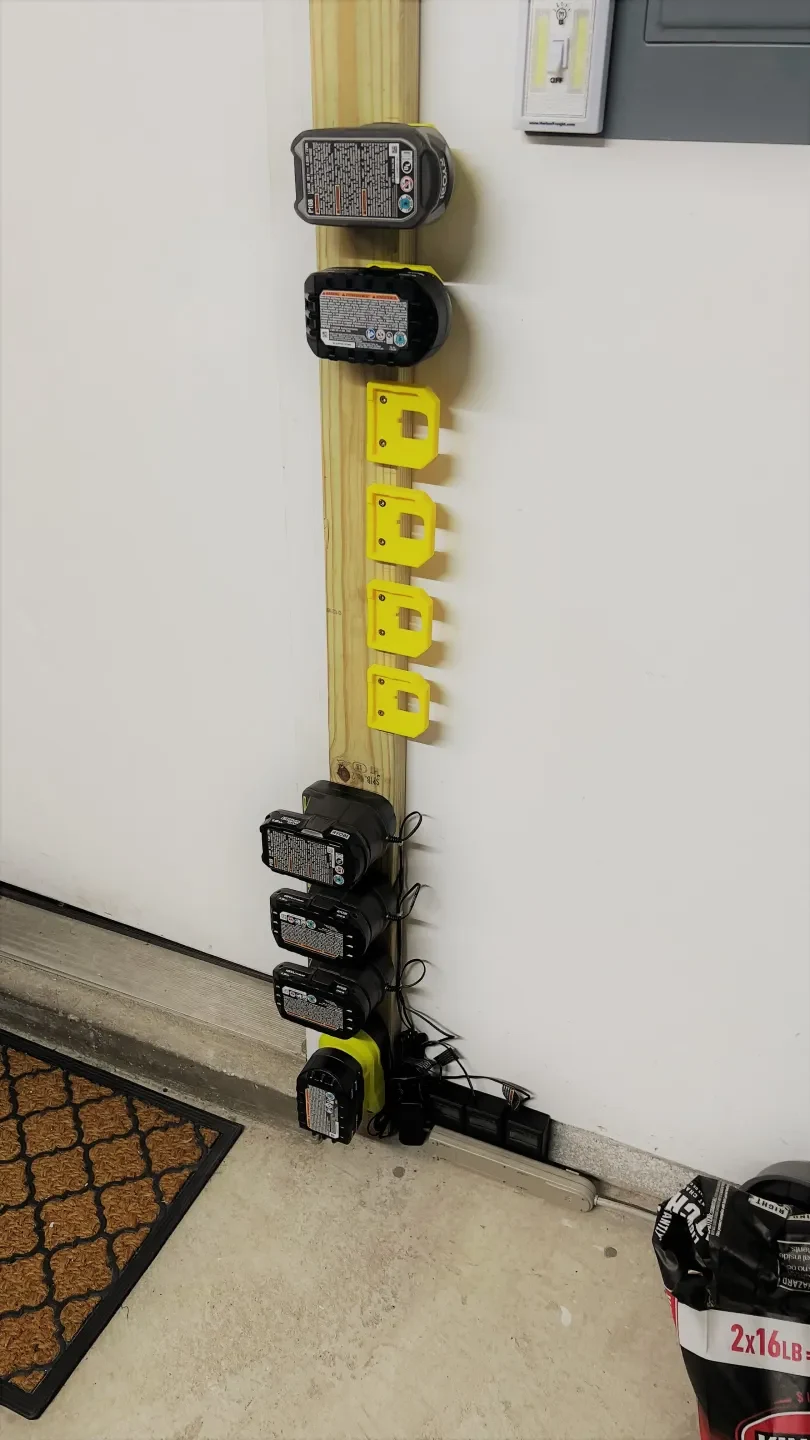

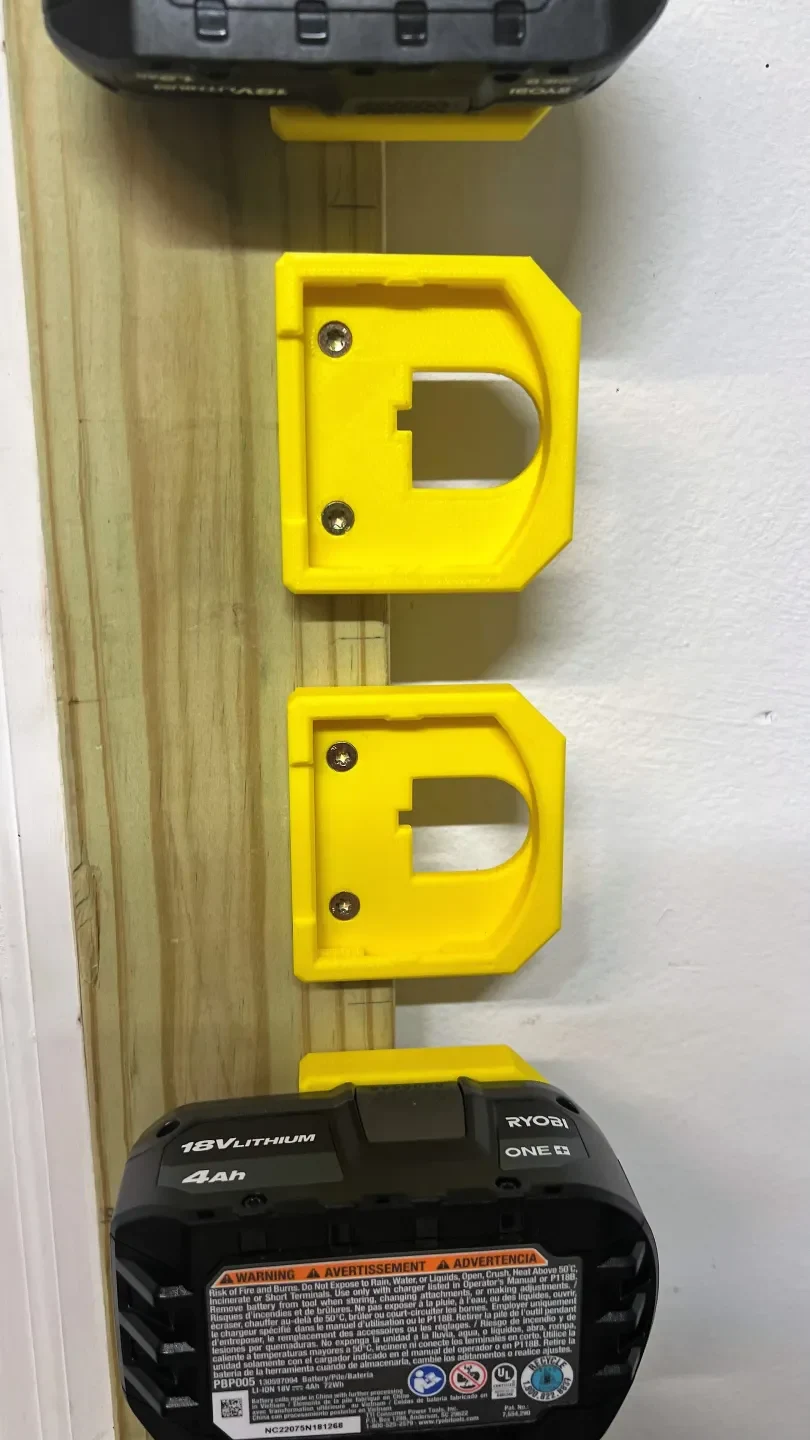

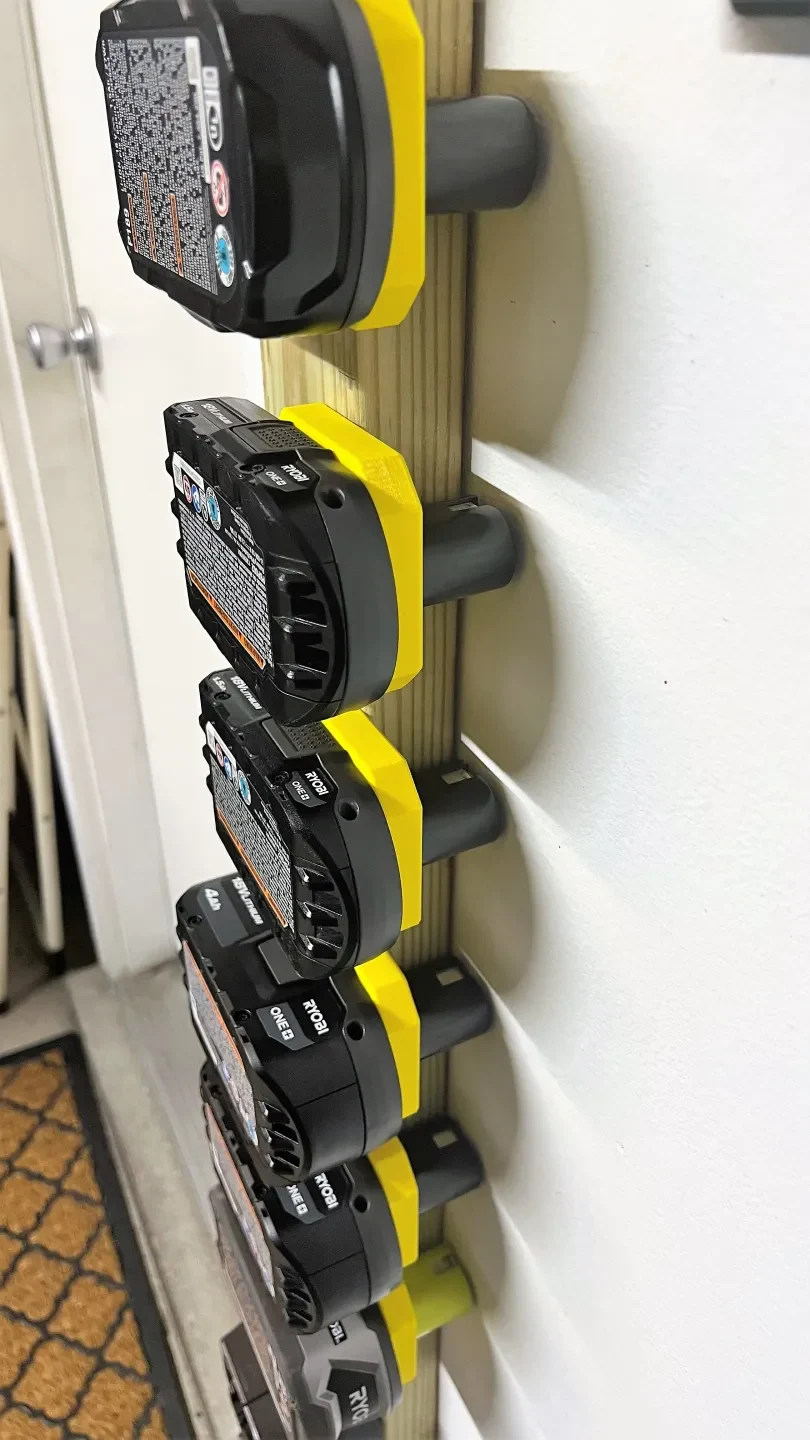

Эти крепления предназначены для крепления к доске 2x4 с помощью стандартных шурупов для дерева №8 с плоской головкой (потайной головкой). Батарейки будут иметь зазор, если плата будет установлена ​​заподлицо с любой поверхностью. Табло можно установить в любом положении. Батареи защелкнутся на месте и останутся на месте, поэтому можно также установить их под полкой или рабочей станцией. Если подгонка слишком плотная, увеличьте коэффициент 1,01 в программном обеспечении слайсера.

Прилагаемый файл шаблона поможет вам обеспечить правильное расстояние между батареями. Отметьте каждую сторону шаблона, точечно просверлите сверлом 1/8 дюйма, затем переходите к следующей, совместив край с ранее отмеченной стороной.

Если модель кажется очень маленькой, увеличьте ее на 2540% или в 25,4 раза. Это стандартное преобразование для любого масштабирования из мм в дюймы.
