Держатель батареек АА+ААА, диспенсер навесной Skadis

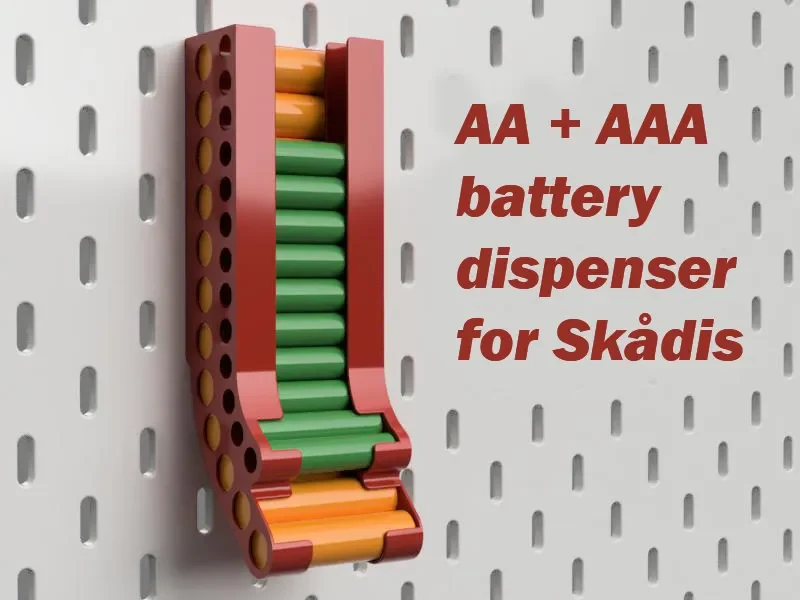

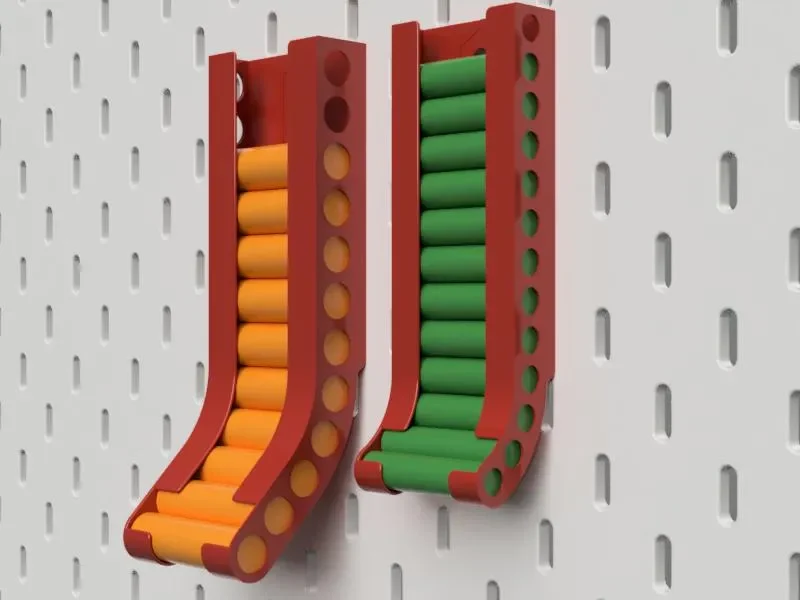

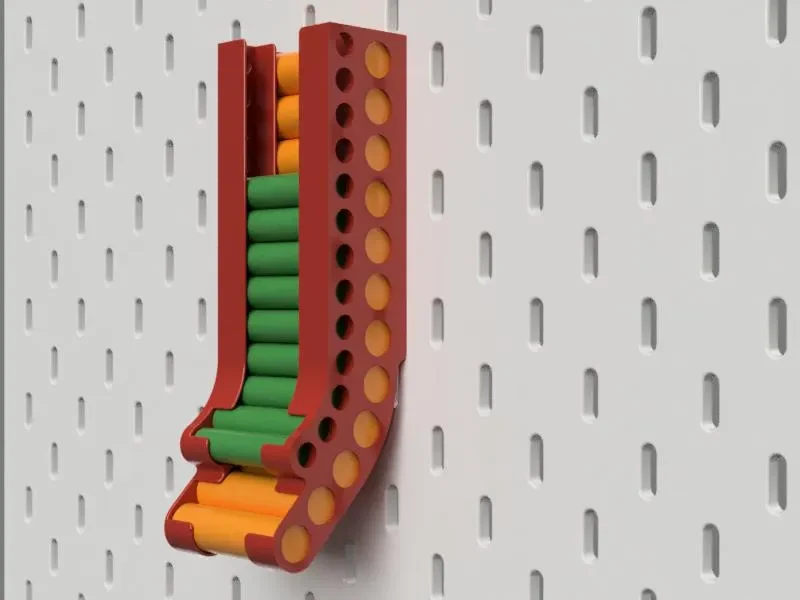

Это новая версия моего компактного дозатора аккумуляторов для Skadis. Он предназначен для хранения батареек типа АА и ААА, 12 АА и 13 ААА. По бокам магазина имеются отверстия, позволяющие легко видеть, сколько осталось батареек. Недостатком этой конструкции является то, что при вставке батареи могут упасть между направляющими. Чтобы снизить риск выпадения аккумуляторов во время загрузки, задняя стенка повторяет изгиб магазина. Однако при загрузке все равно нужно быть осторожным.
Установка

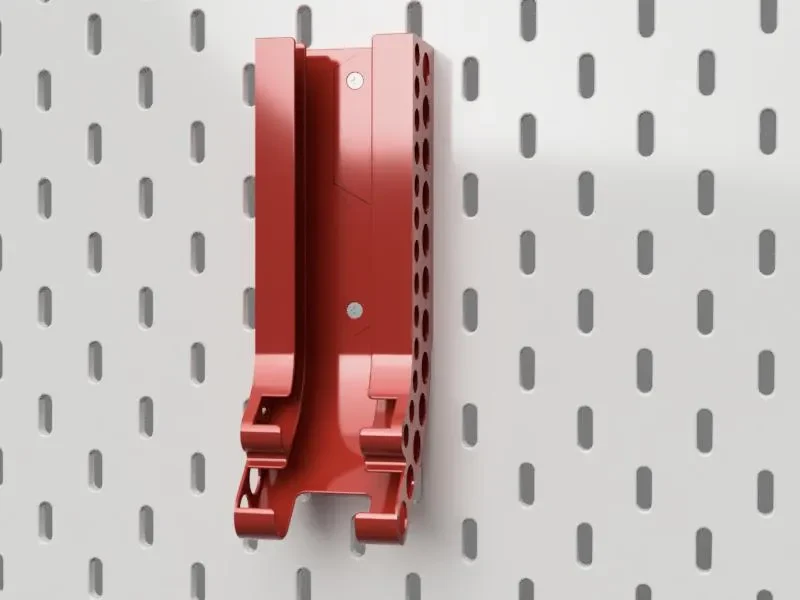

Распределитель аккумуляторов крепится к плате Skadis с помощью Т-образных гаек под винты М3. Это гарантирует, что крепление прочное и надежное, его можно легко установить и снять с помощью отвертки. Существует две разные версии диспенсера для батареек: одна с потайными отверстиями, другая с плоскими отверстиями. Выбор з��висит от типа используемых винтов. Подходящие винты должны иметь длину около 15-20 мм.
Чтобы собрать диспенсер для батареек, сложите правое и левое крылья вместе, перекрывая их. Затем вставьте винты в отверстия для винтов, поместите винт в Т-образную гайку и затягивайте до тех пор, пока Т-образная гайка не окажется на расстоянии примерно 2-3 мм от задней части дозатора. В��тавьте Т-образные гайки вертикально через отверстия в плате Skadis, затем, когда вы затянете винт, Т-образная гайка повернется и зафиксирует распределитель батареи на плате.
Вы можете найти и скачать подходящую Т-образную гайку здесь: Т-образная гайка Skadis для винта M3.
Печать и настройки печати
И правую, и левую дорожки следует печатать внешней стороной вниз, чтобы минимизировать опорные конструкции. В файлах модели детали ориентированы в наилучшем направлении для печати. Используйте PLA для печати с высотой слоя 0,2 мм и шириной сопла 0,4 мм. Толщина стенок, низа и верха не менее 3 линий и заполнение 25%. Рекомендуется использовать опорную конструкцию для отверстий под винты.
