Кнопка Gridfinity (монета) Ячейка Батарея Хранение
Это штабелируемый контейнер для хранения обычных батареек типа «таблетка», разработанный ZackFreedman для системы организации Gridfinity.

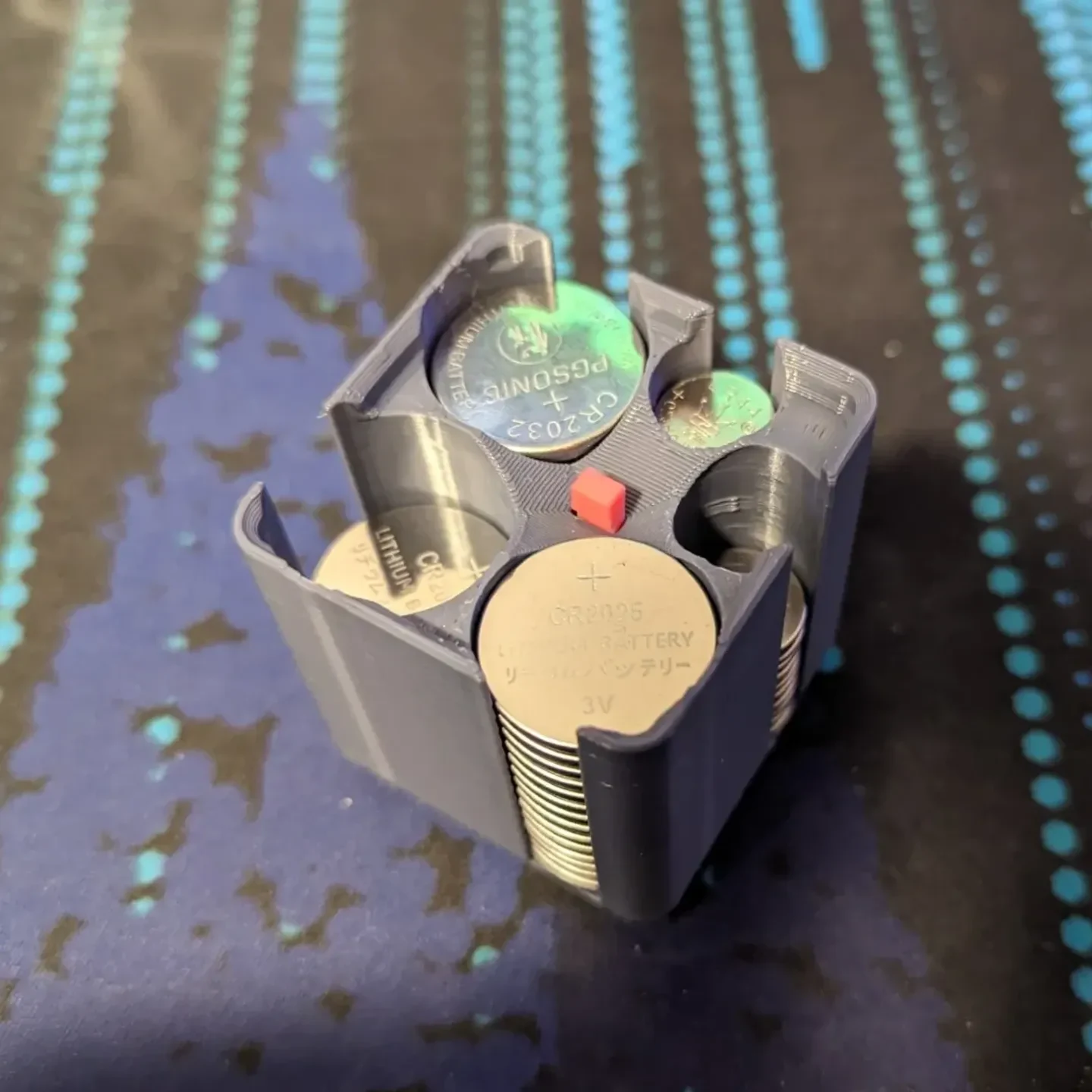

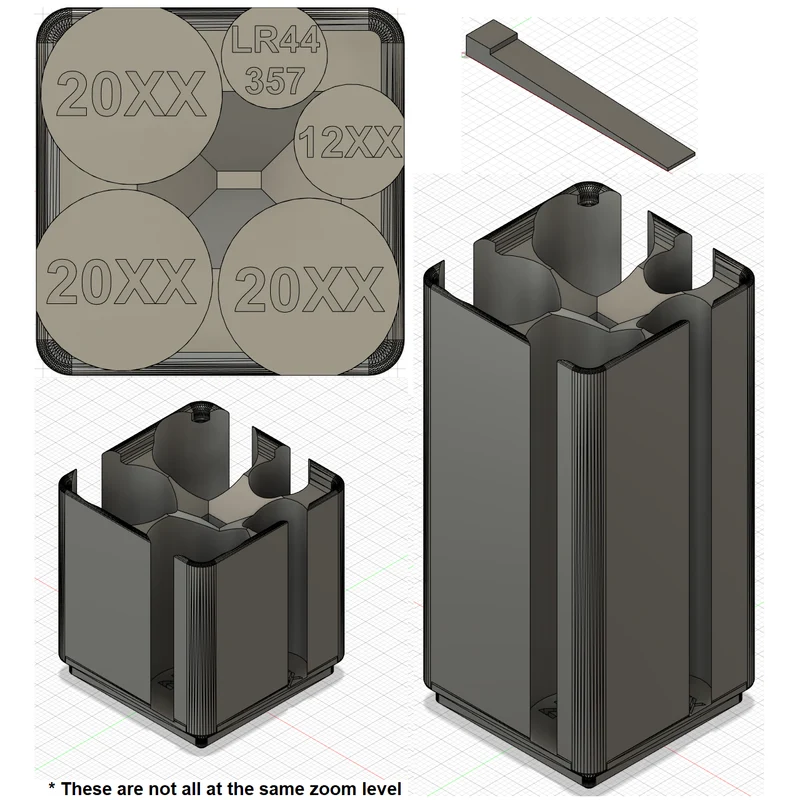

Эта корзина Gridfinity 1x1 имеет:
3 слота для батарей размера CR20xx
1 слот для батарей размера LR44/357
1 слот для батарей размера CR12xx (также может использоваться как второй слот LR44, поскольку он лишь немного больше)
1 слот для крепления вспомогательного клина

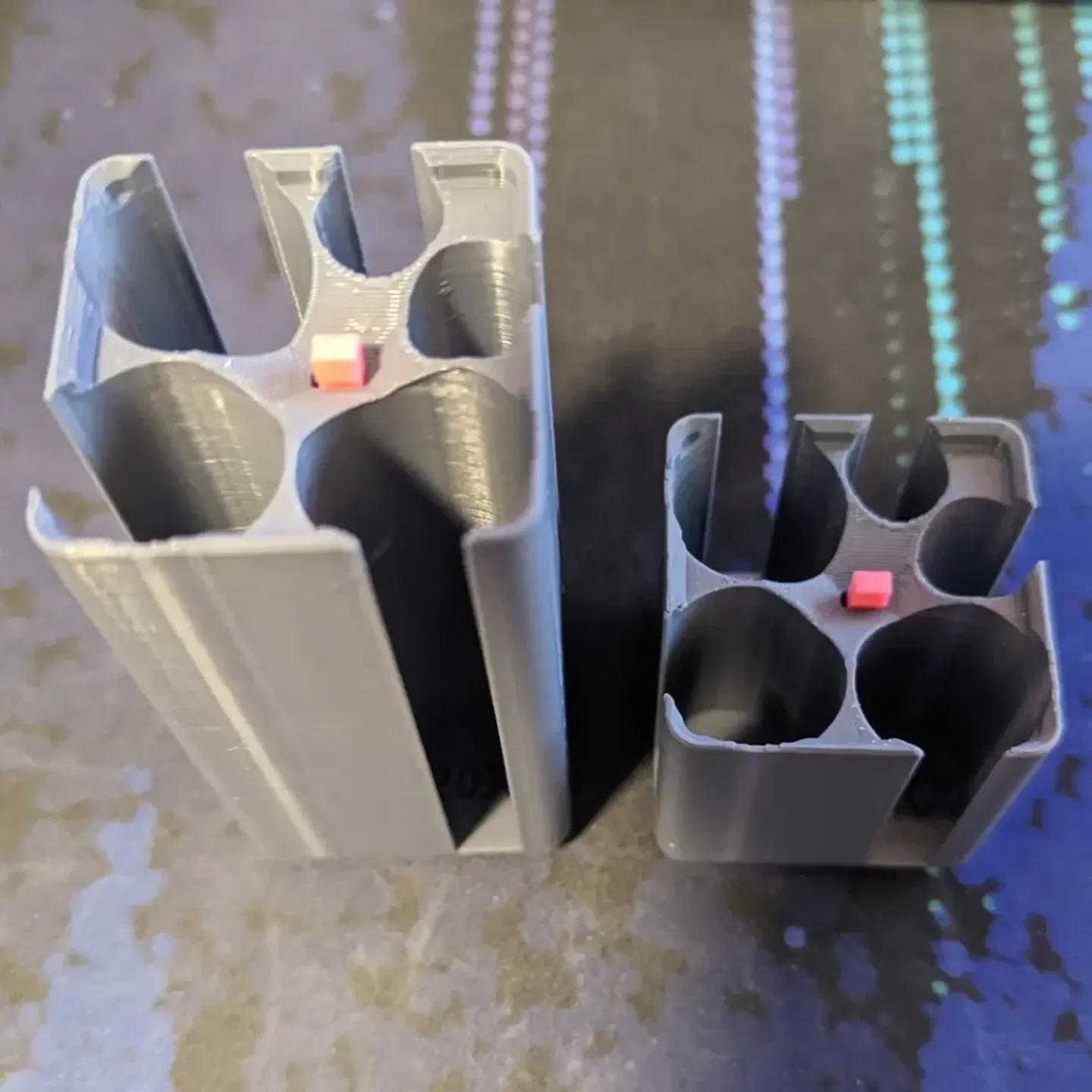

STL предоставляются как стандартной высоты (1x1x6 единиц), так и двойной высоты (1x1x12 единиц). В основаниях использована конструкция Gridfinity Rebuilt «только магнитные отверстия».
Несмотря на то, что по-прежнему допускается штабелирование с другими контейнерами, каждый слот для батарей стандартной высоты рассчитан на 36 мм, а слоты двойной высоты — на 77 мм. Количество батарей, которые вы можете размести��ь в каждом слоте, конечно, будет зависеть от размера батарей, которые вы храните.

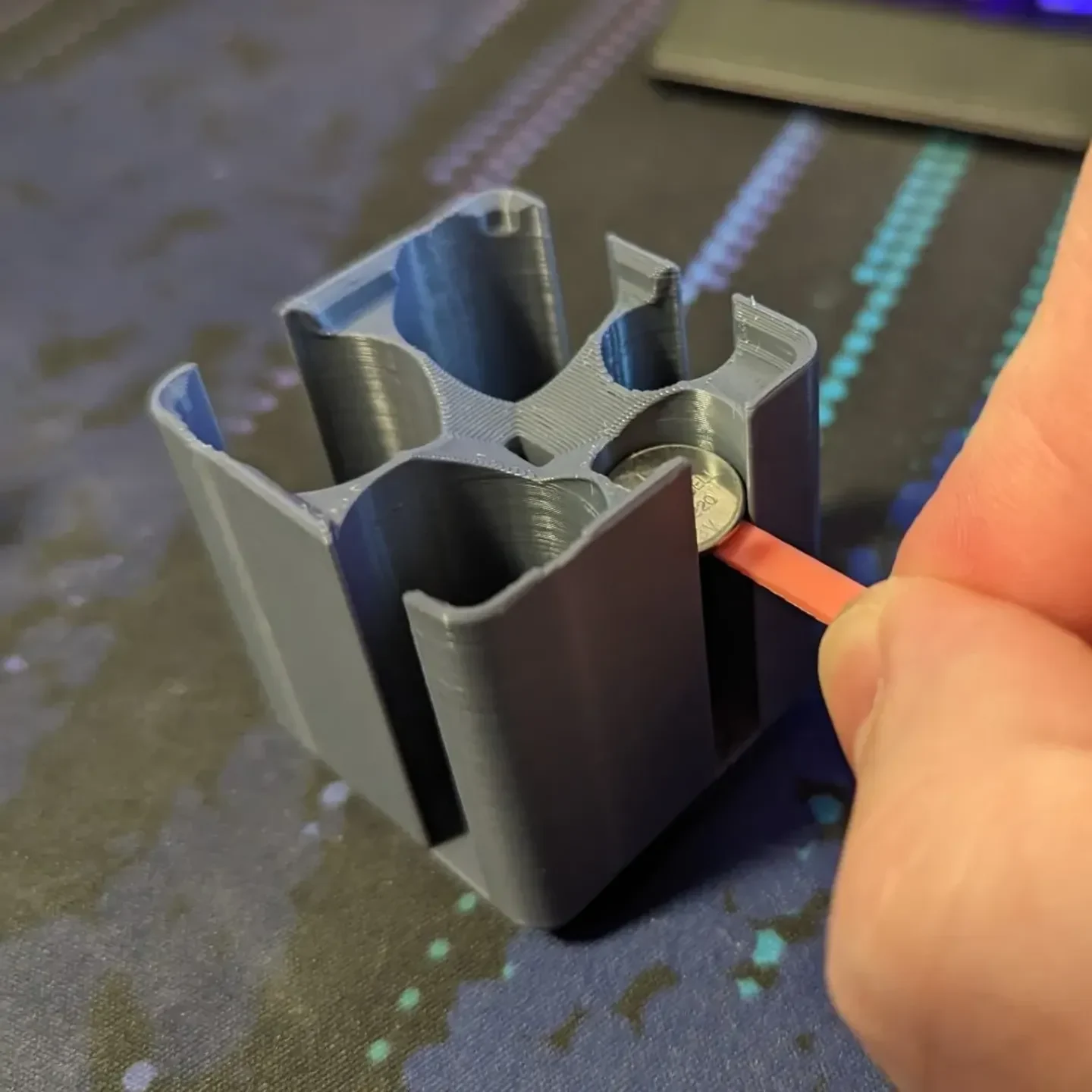

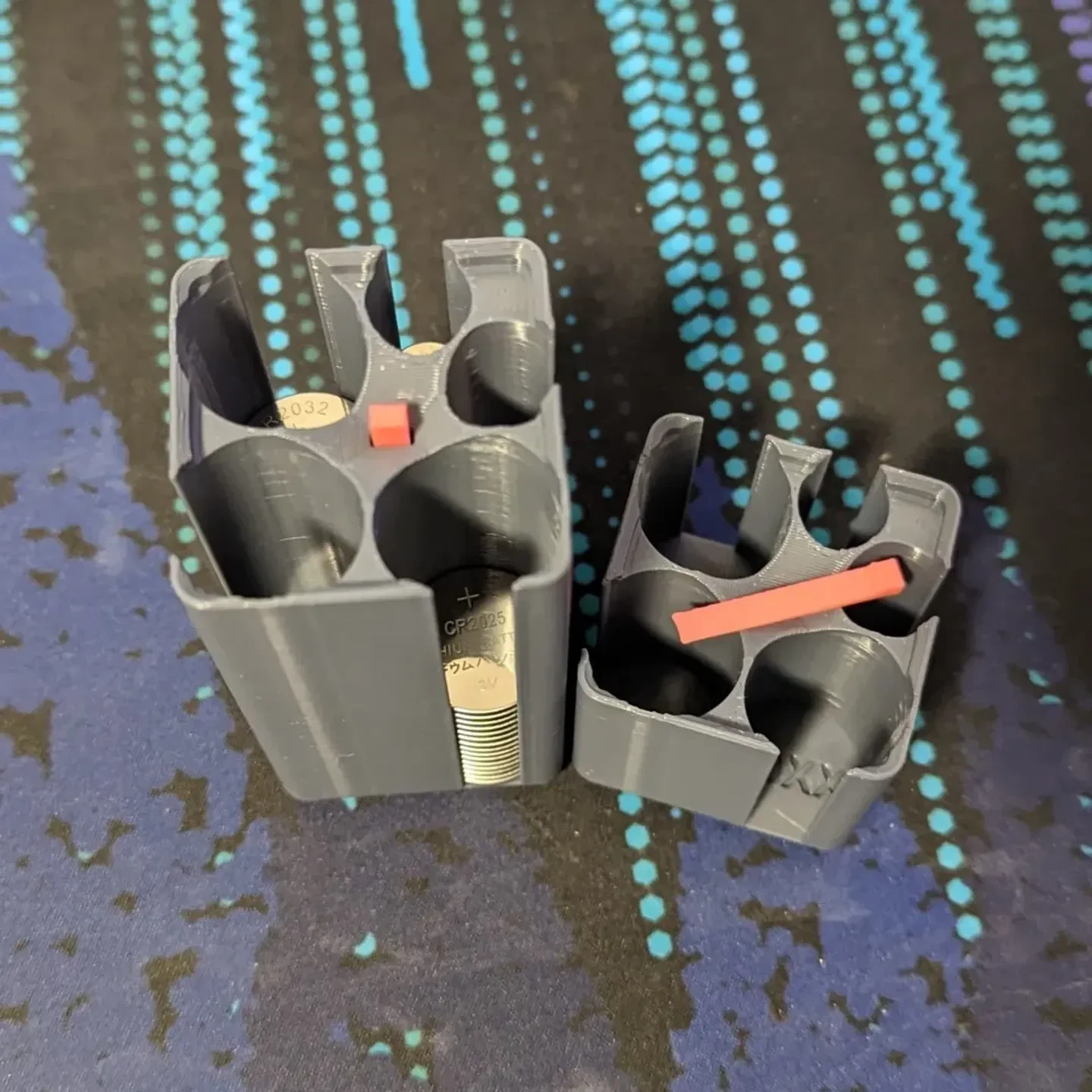

Входящий в комплект «клин» предназначен для хранения в среднем слоте, чтобы он всегда был под рукой, и его можно использовать для легкого извлечения батарей из слотов. Это также может помочь вставить батареи в слоты, не допуская их переворачивания или отклонения в сторону. Посмотрите фотографии для примера!
Я включил модели со встроенным текстом и без него в нижней части слотов на случай, если он вам не понравится.
Настройки печати:
Типичные настройки Gridfinity. Низкое заполнение, нет опор.
Некоторые стенки между щелями тонкие. Обязательно просмотрите перед печатью, чтобы убедиться, что все они подключены!
В частности, для клина: я рекомендую либо использовать меньшую высоту слоя, либо включить адаптивную высоту слоя, чтобы он действительно выглядел как клин!
Базовые контейнеры были экспортированы из Gridfinity Rebuilt, а затем изменены с помощью Fusion360 для добавления отверстий/текста/и т. д. Дизайн был вдохновлен найденной здесь моделью dhiltonp, только с другими слотами, которые более полезны для моих нужд. Я также указал это как ремикс на эту модель, но технически это не был прямой ремикс на эту модель.
ОБНОВЛЕНИЕ от 24 марта 24 г.: Несколько человек сообщили, что эта модель опасна. Хотя я не считаю, что если пользователь закорачивает цепь (что представляет опасность для любого держателя батареи такого типа и даже для одиночных батарей), это вина модели, но я добавлю заявление об отказе от ответственности:
ИСПОЛЬЗОВАНИЕ ЭТОЙ МОДЕЛИ НА СВОЙ РИСК! Не печатайте на проводящей нити и не замыкайте какие-либо цепи сложенных батар��й. Если вы обеспокоены какой-либо потенциальной опасностью, вставьте между батареями какой-либо материал (например, небольшой лист бумаги или скотч) или вообще не используйте эту модель.
