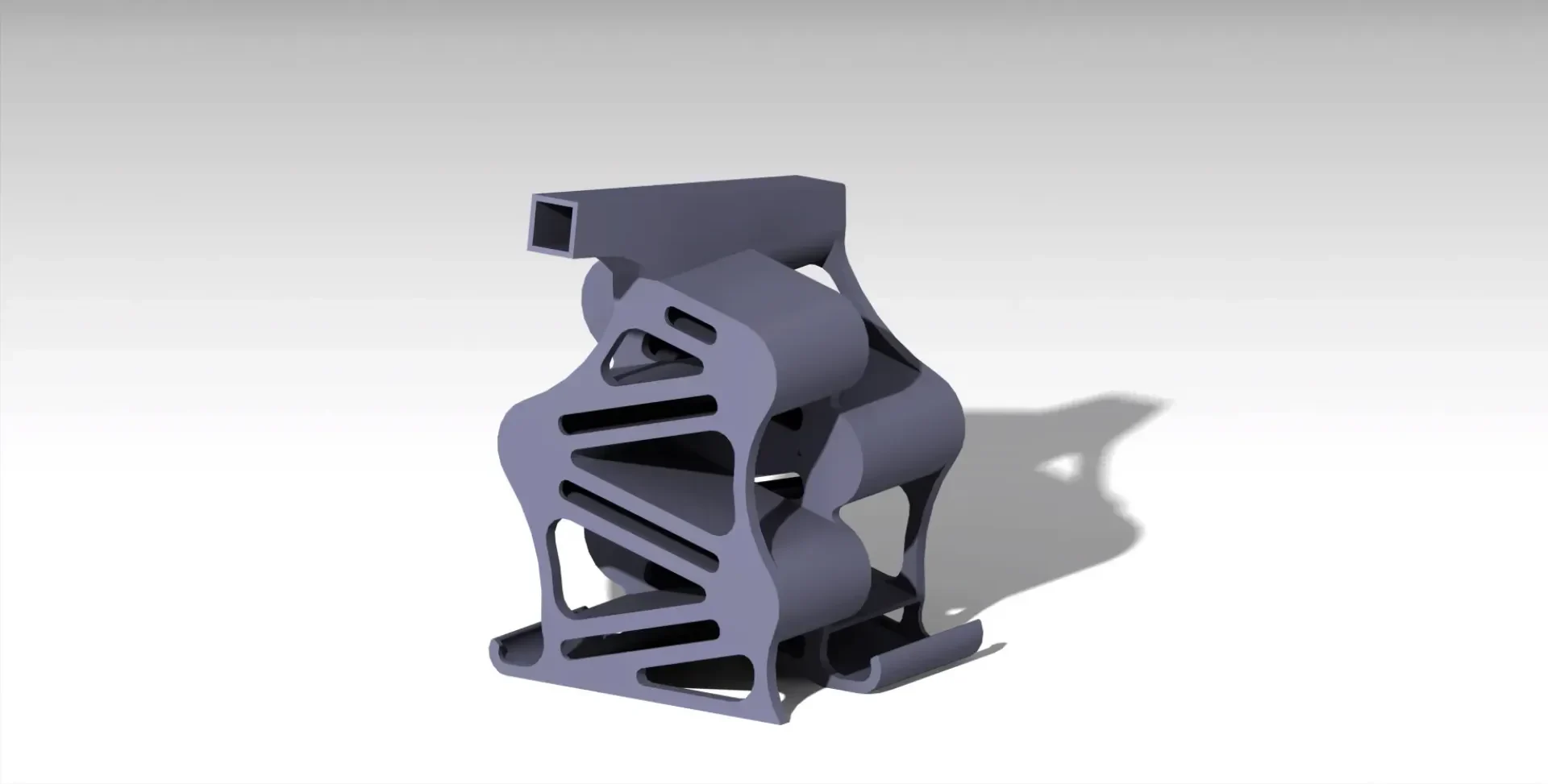

Держатель и сортировщик батареек (AA/AAA) - V2!

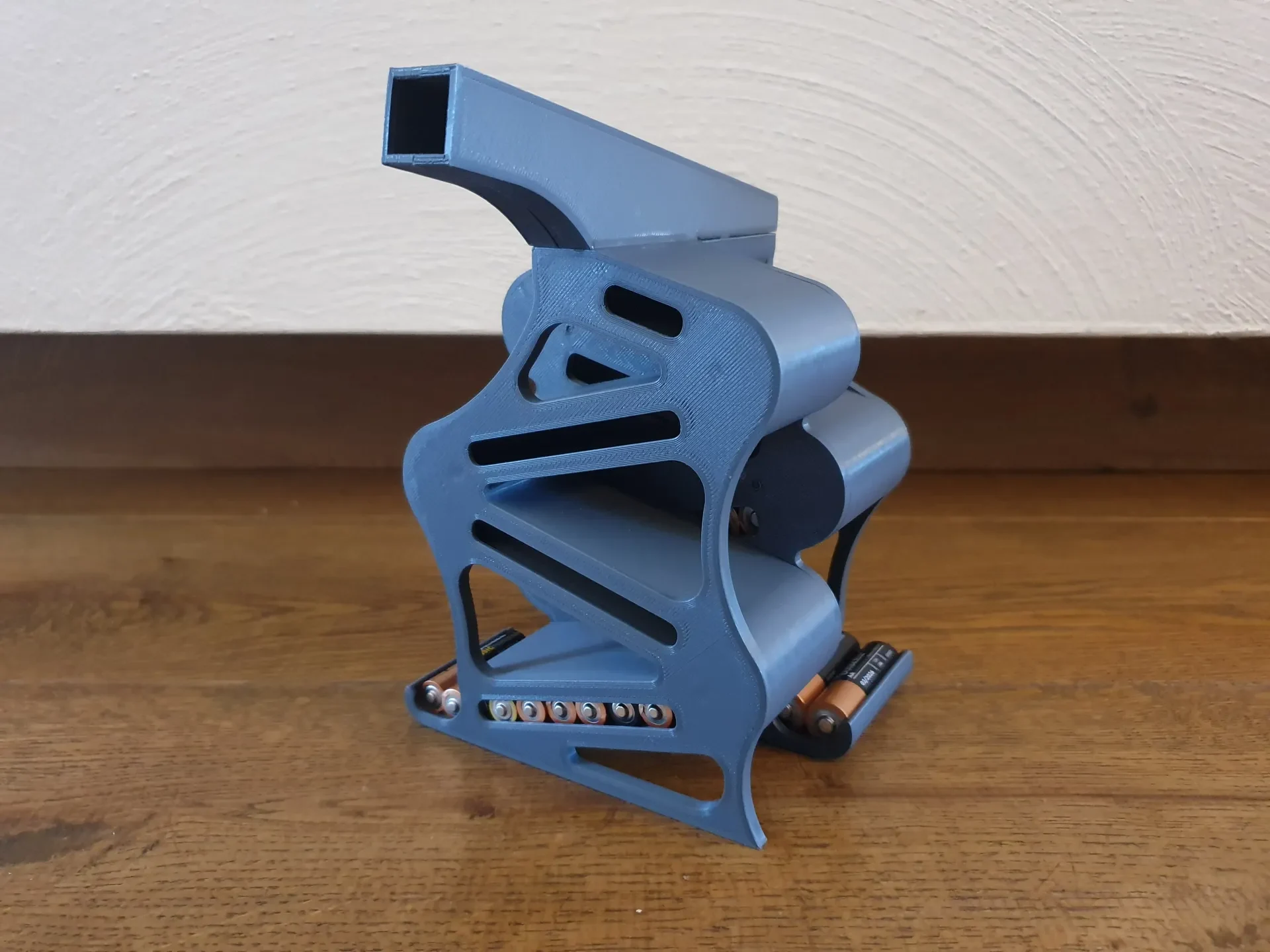

Этот держатель для батареек вмещает большое количество батареек и позволяет автоматически сортировать батарейки типа АА и ААА. Для меня это было ключевым моментом, поскольку в моих ящиках всегда лежит куча случайных батареек. Ну, не более! Допуски довольно жесткие, но он должен соответствовать обычным батареям типа АА и ААА. Просто дайте аккумулятору соскользнуть вниз по валу и наблюдайте, как он автоматически переместится в правую сторону!

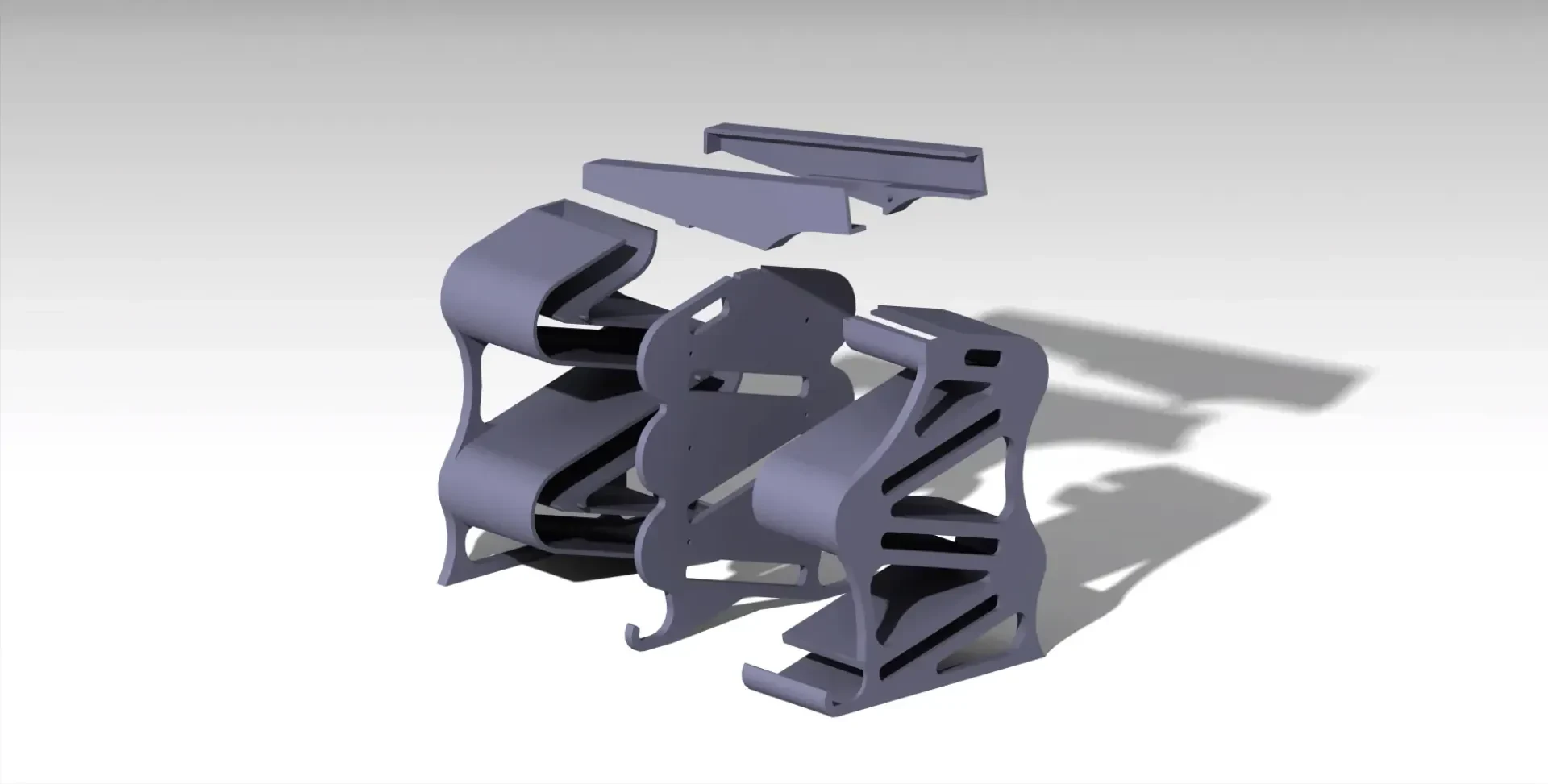

Я спроектировал его так, чтобы его можно было распечатать из 5 частей без подставок. Колышки и отверстия должны совпадать, а это значит, что вам не понадобятся винты, чтобы скрепить две половинки вместе! Но если они не совсем подходят, рекомендую просверлить отверстия небольшим сверлом. Возможно, потребуется некоторая шлифовка, поскольку слои немного сдавливаются, но это же 3D-печать, верно? Закрепил все это небольшим количеством суперклея.
Изначально я сделал этот дизайн для конкурса Battery Box Flash Contest, который в итоге занял третье место! Огромное спасибо всем, кто проголосовал, я никогда такого не ожидал! Этот новый дизайн выше, но значительно менее длинный, что позволяет лучше размещать его на столах или полках.
Однако у модели было несколько недостатков, которые делали ее несколько ненадежной и сложной в использовании, поэтому я учел множество отзывов и разработал полностью переработанную версию, которую вы видите здесь! Потребовалось много испытаний, и я признаю, что было немного неприятно постоянно ходить туда-сюда. Оказывается, держатель батареи может стать довольно сложной проектной задачей! Но я очень доволен тем, как это получилось, и насколько хорошо это работает! Кроме того, наблюдать за его работой приносит удивительное удовлетворение. Некоторые из основных изменений перечислены ниже:
В этой версии используется более крутой угол наклона и более жесткие допуски, которые предотвращают скольжение батарей вбок и застревание.
Емкость теперь увеличена, и батареи обоих размеров не будут мешать друг другу до такой степени, что вам придется вынимать батарейки АА для замены батареек ААА.
Сортировка теперь основана на толщине батареи и работает на 100% надежно и теперь выполняется в самом верху, а это значит, что засорение больше не является проблемой (если только вы не загрузите ее кучей батарей и не заполните ее полностью).
В этой модели используется больше материала, чем в первой версии, но, на мой взгляд, она того стоит из-за дополнительной надежности, емкости памяти и простоты использования. Он печатает 5 частями без необходимости поддержек, что в сумме составляет около 20 часов при высоте слоя 0,28 мм.
