Parkside - Адаптер для аккумулятора Einhell

+++Обновление от 09.03.2024+++

Я получил отзыв о том, что адаптер, похоже, не подходит ко всем инструментам, используемым в парке. Честно говоря, я разработал адаптер, не имея в наличии оригинального аккумуляторного блока, установленного в парке! Я только что использовал свою парсайдскую пилу, чтобы выполнить реверс-инжиниринг интерфейса. Похоже, что интерфейсы инструментальных средств могут немного различаться. Тем не менее, я поделился файлом шага с Томом (@tomTTU), который внес некоторые изменения. Пожалуйста, используйте модифицированную версию адаптера (einhell-parkside-adapter_v2.stl).

Модель:

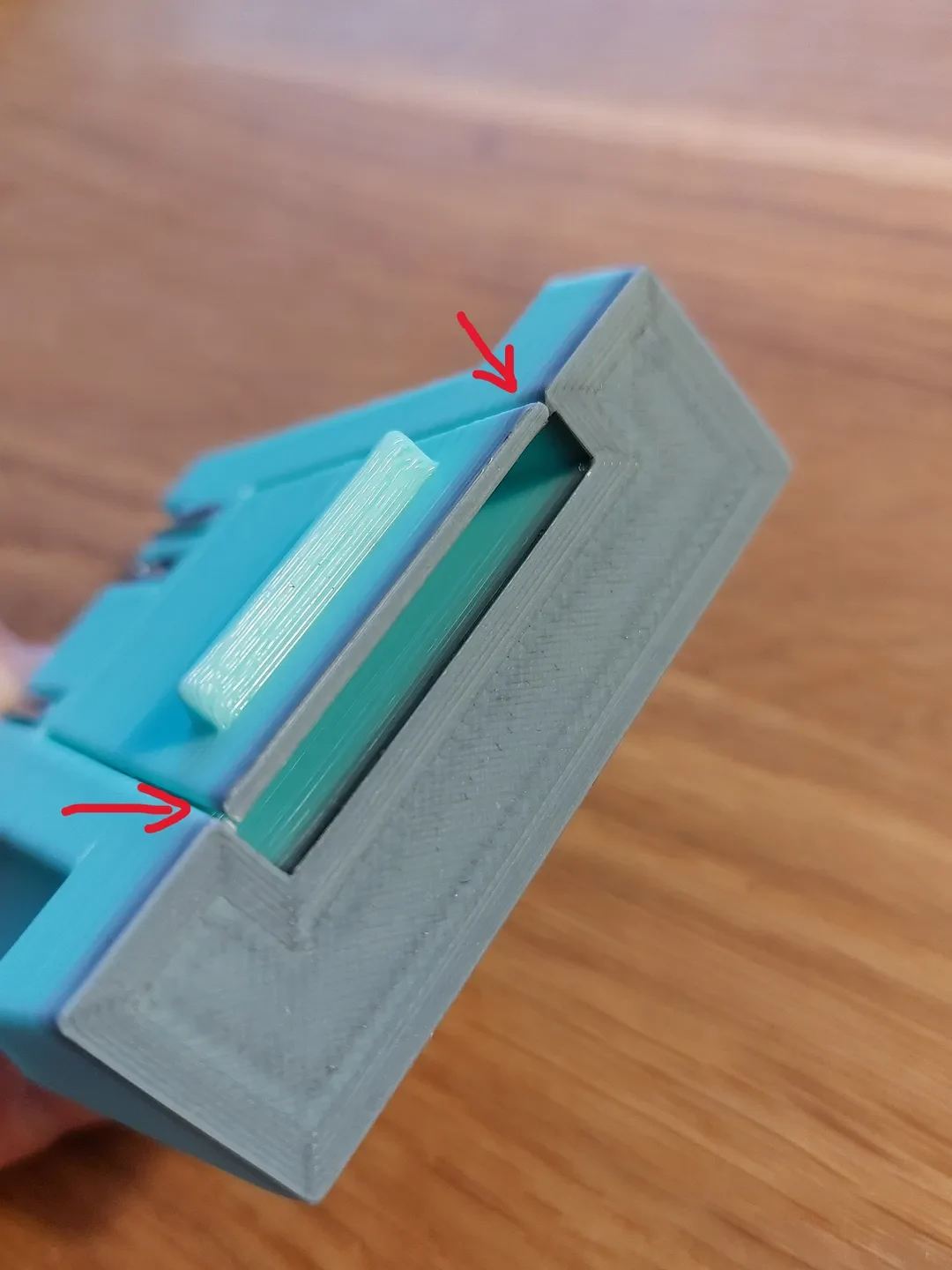

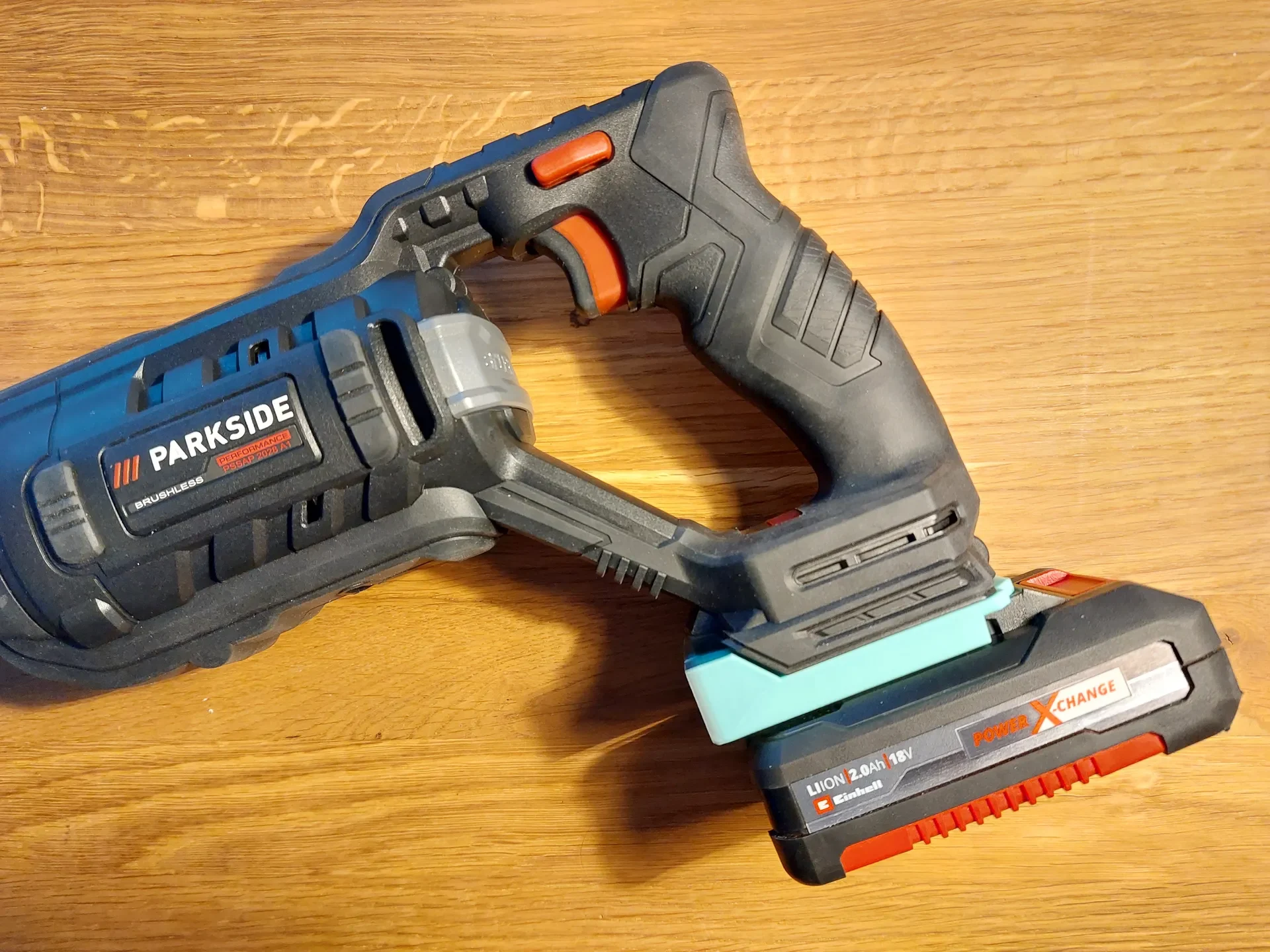

Эта модель представляет собой адаптер для подключения аккумуляторных блоков Einhell к инструментам Parkside. В конструкции основное внимание уделялось простой конструкции электрических контактов. Похоже, что для инструментов Parkside требуется контакт с NTC. По этой причине в моей конструкции реализован отсек с контактами NTC. Я рекомендую печатать адаптер в вертикальном положении, чтобы поверхность была более гладкой. После печати вам нужно вырезать крошечные перемычки внизу (см. рисунок).

Контактный дизайн:

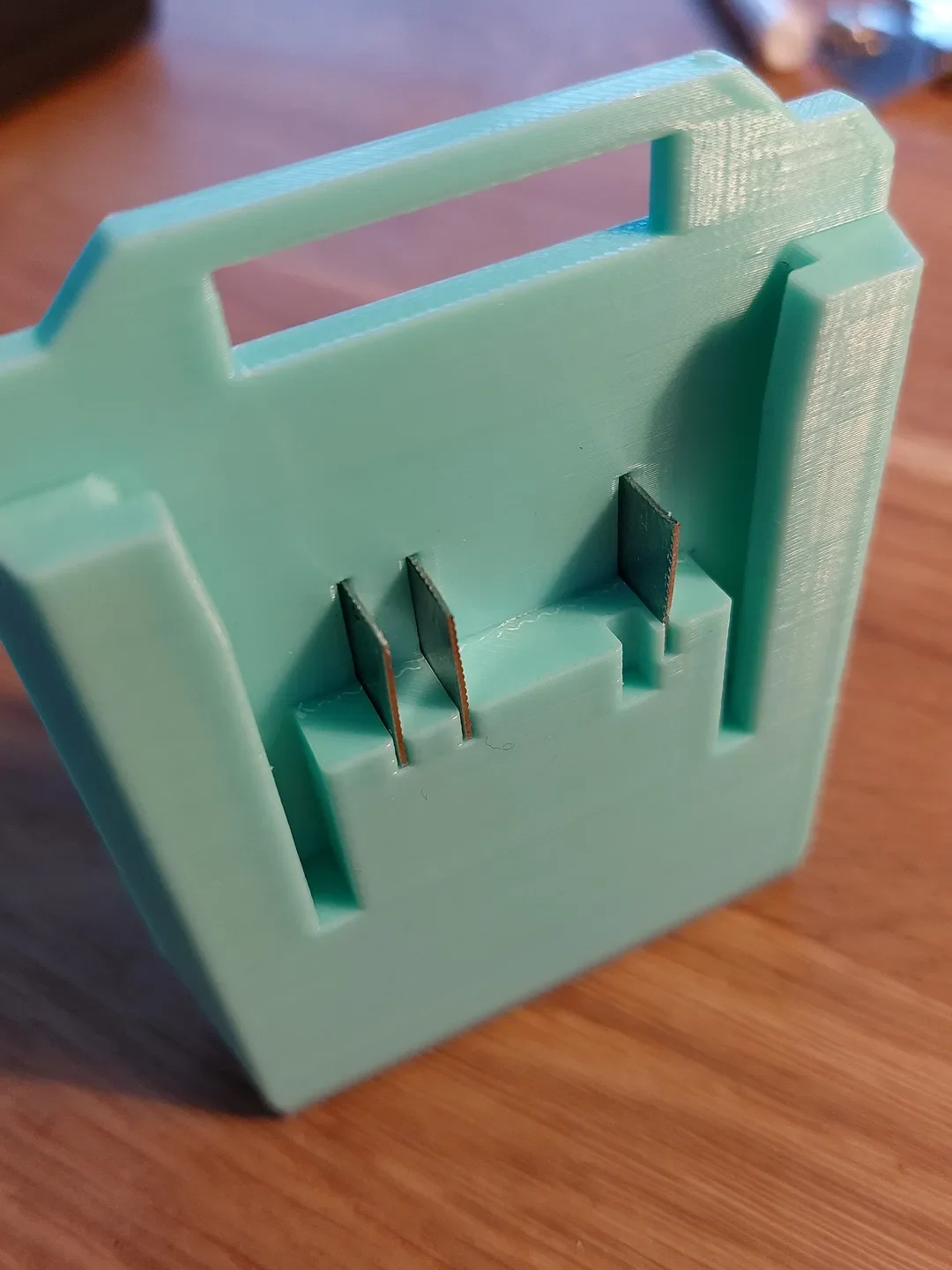

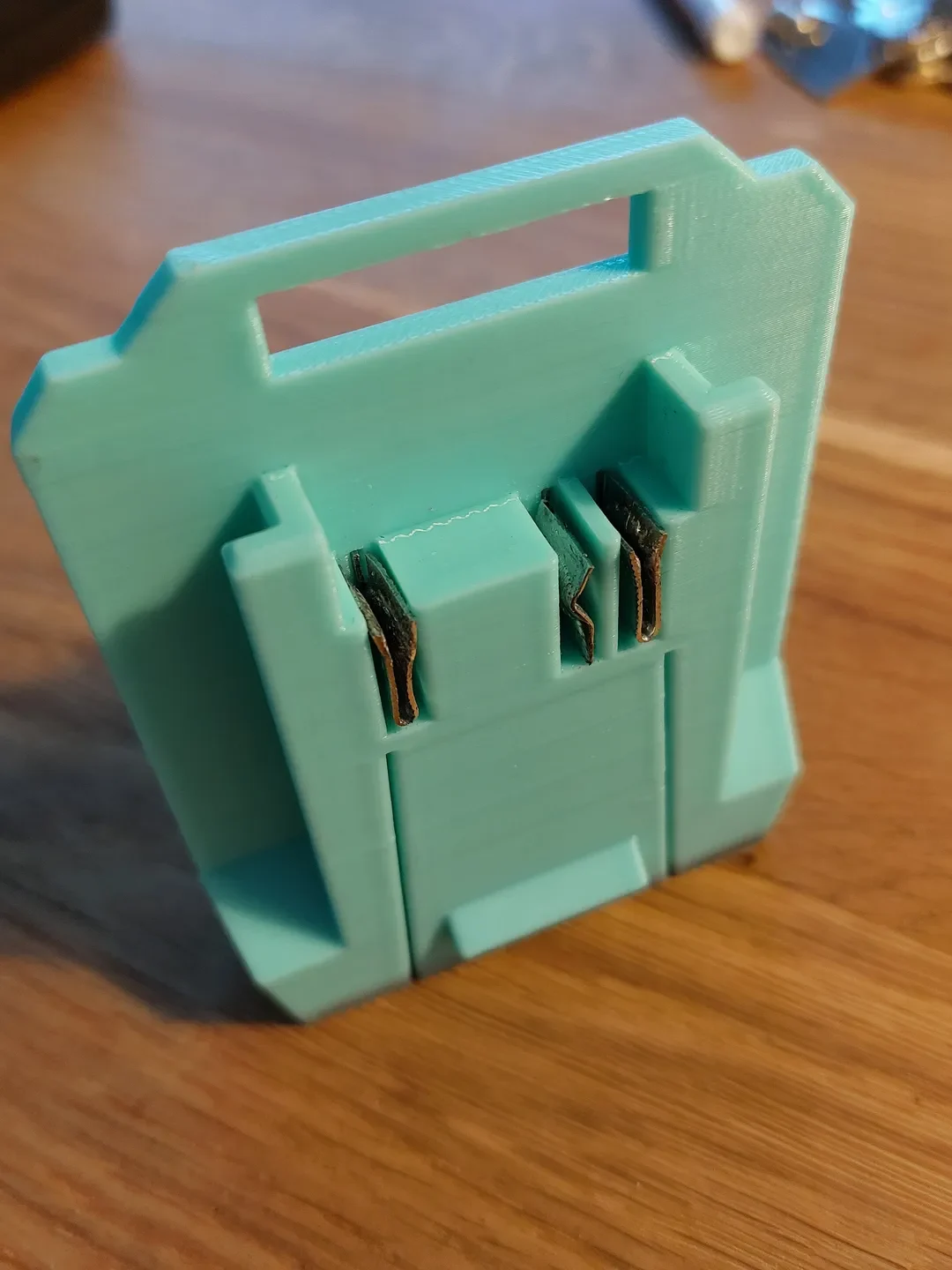

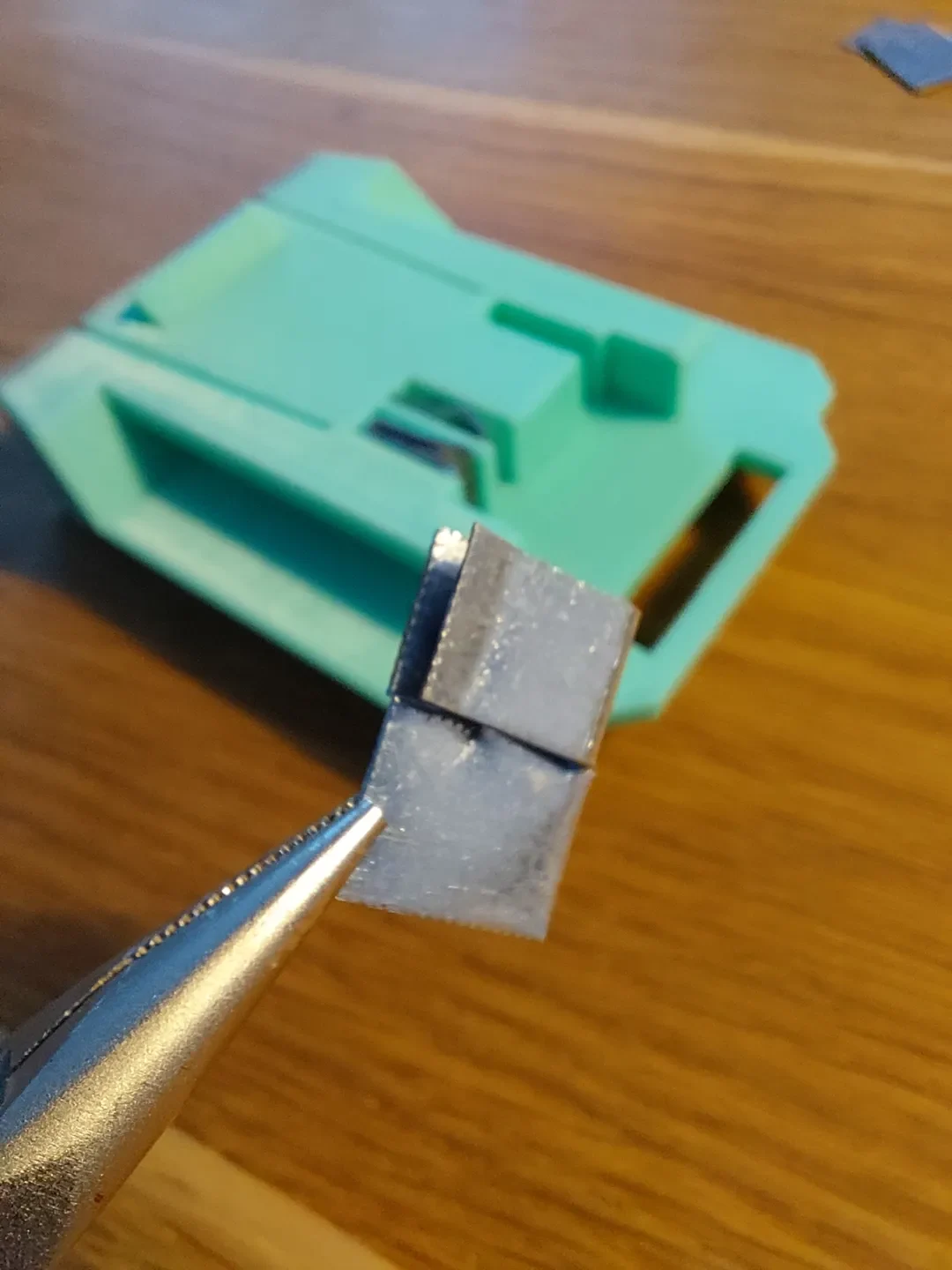

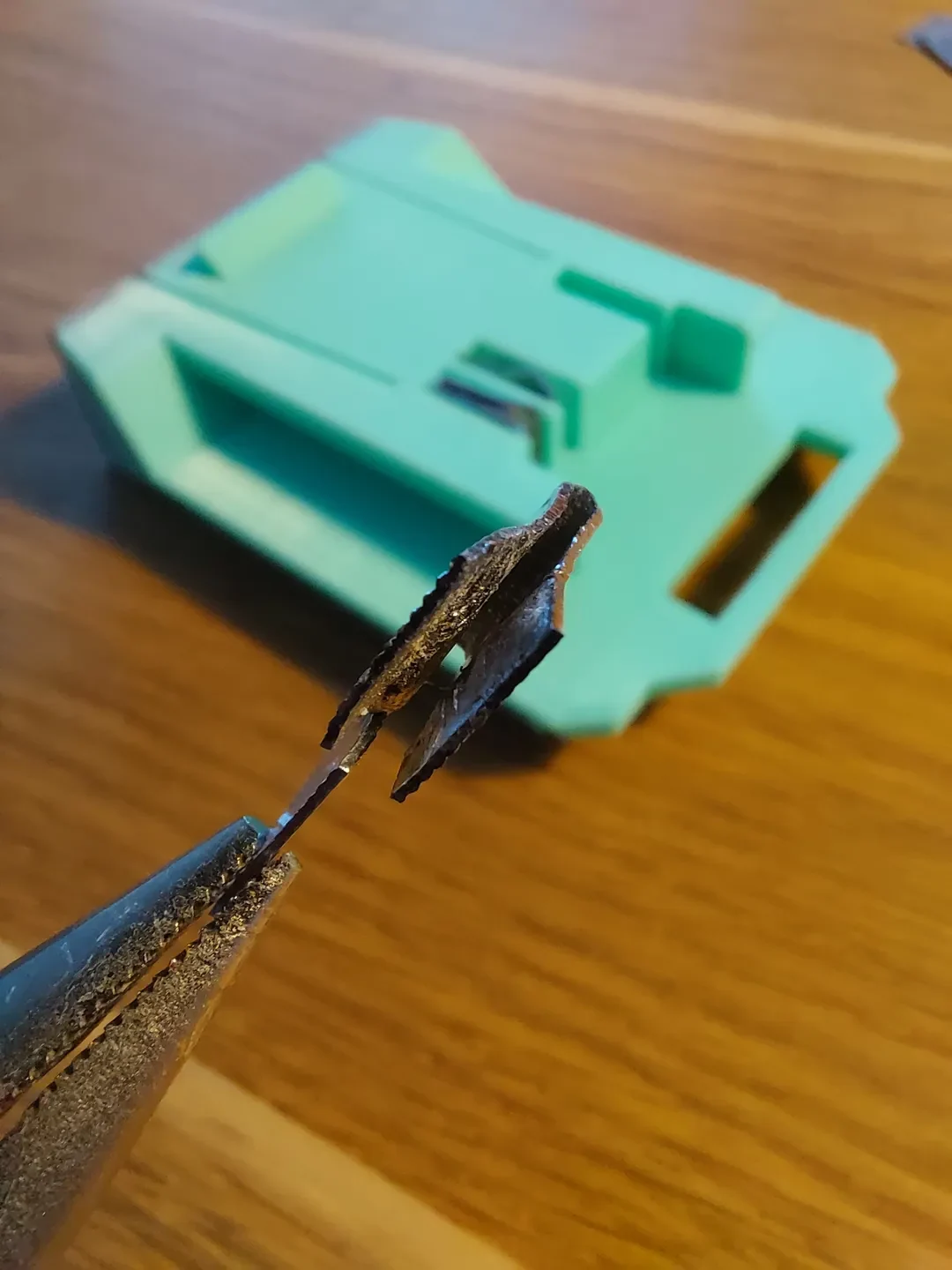

Все, что вам понадобится для создания контакта, — это листовой металл (предпочтительно медь) толщиной 0,6 мм и, при необходимости, паяльник, чтобы нанести немного олова для лучшего контакта. Я сделал чертеж с размерами материала, который нужно подготовить. Взгляните также на фотографии для лучшего понимания. Будет полезно, если вы нанесете на контакты немного олова с помощью паяльника.

Рекомендуемые настройки принтера:
Поддерживает: да

Материал: ПЭТГ, АБС.

Заполнение: 15-20%
