Держатель батареек АА+ААА для мультиборда

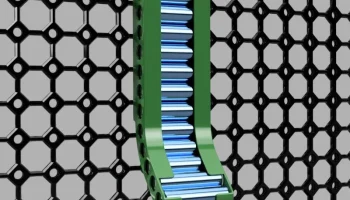

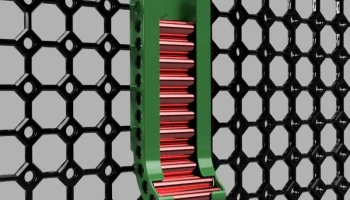

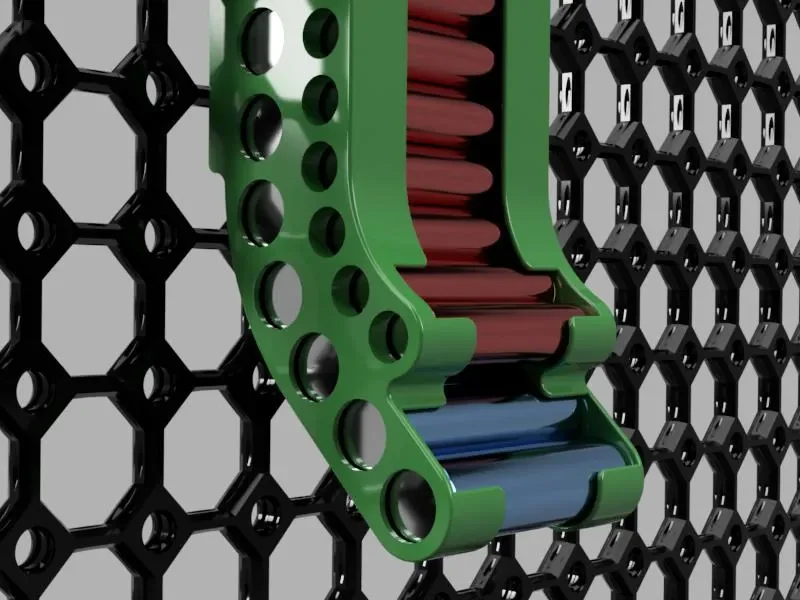

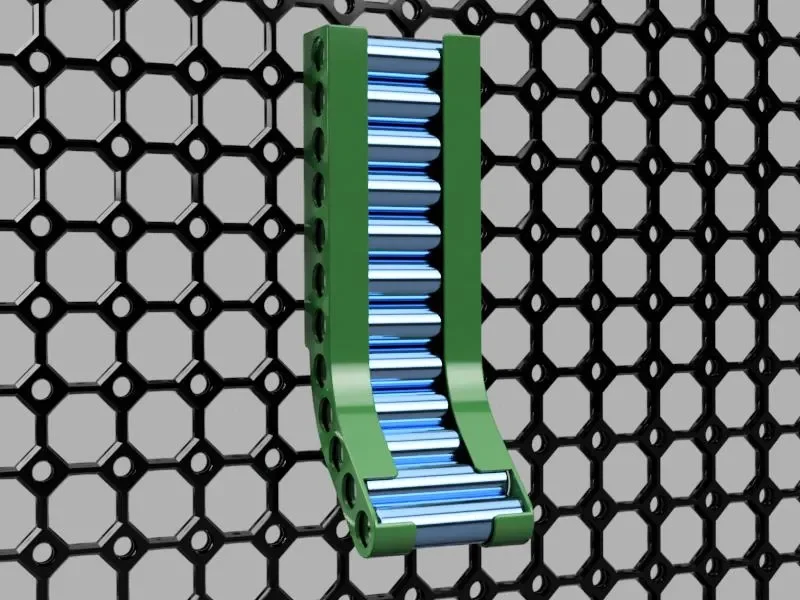

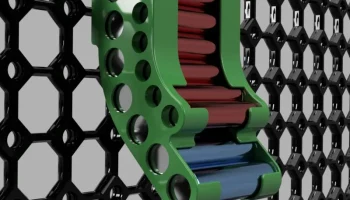

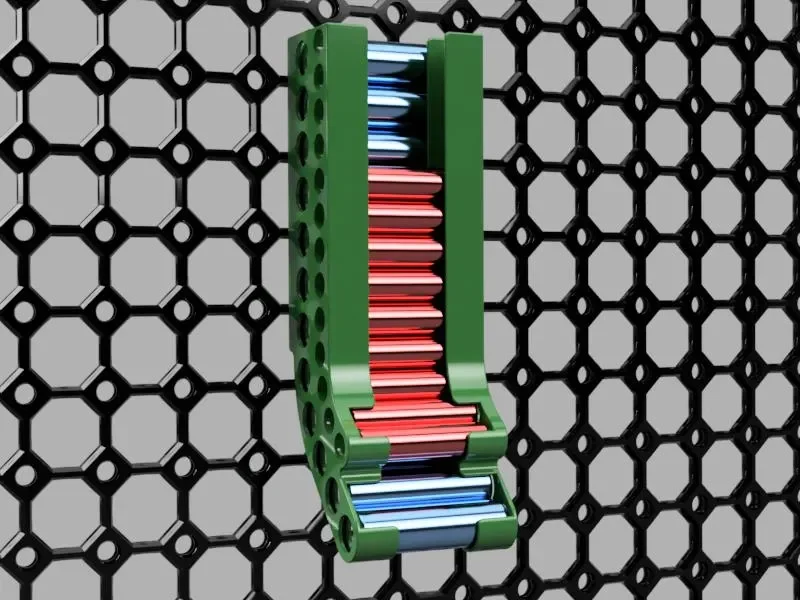

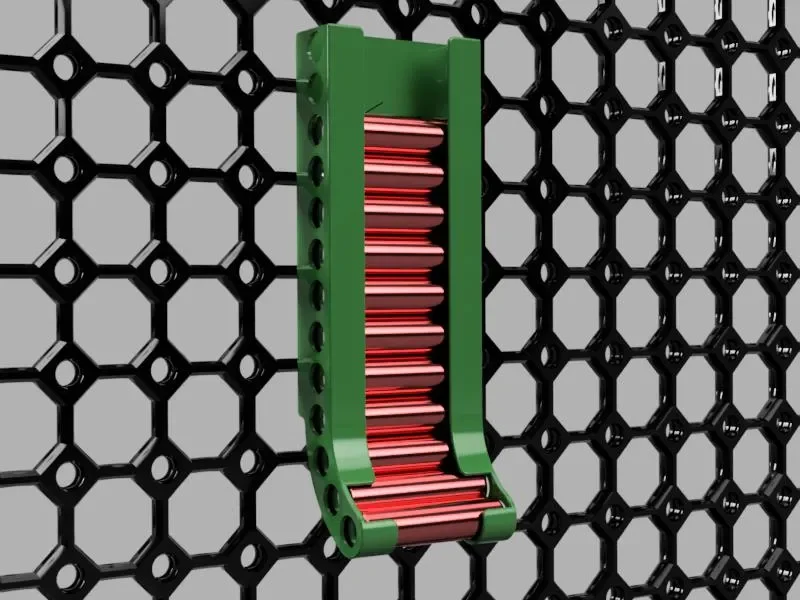

Этот компактный диспенсер для батареек для мультиборда предназначен для батарей типа АА и ААА: 12 батареек АА и 13 батареек ААА. Рисунок по бокам магазина позволяет легко увидеть, сколько батареек осталось. Недостатком этой конструкции является то, что при вставке батареи могут упасть между направляющими. Чтобы снизить риск выпадения аккумуляторов во время загрузки, задняя стенка повторяет изгиб магазина. Однако при загрузке все равно нужно быть осторожным.
Установка

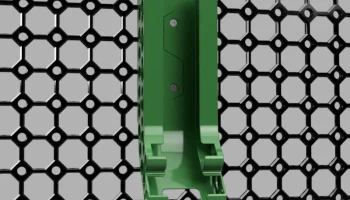

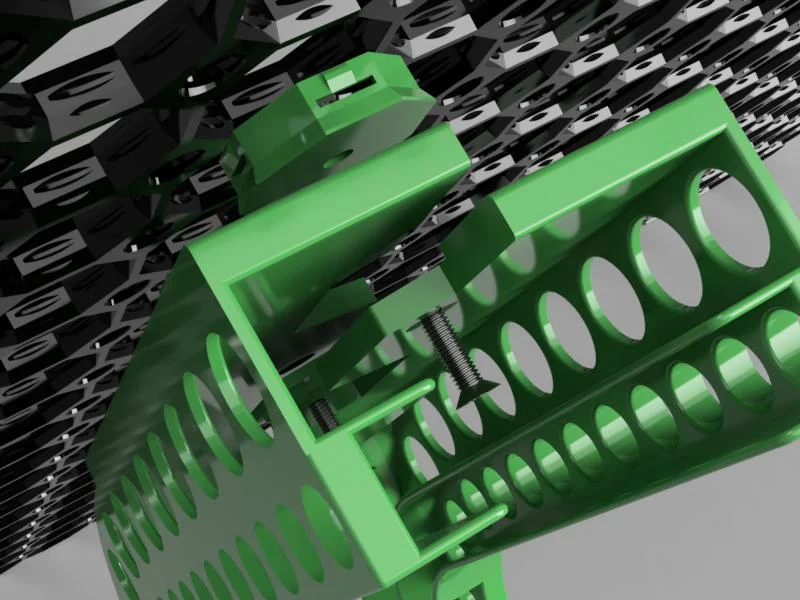

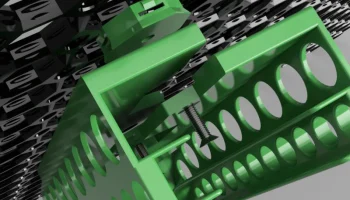

Диспенсер для батареек крепится к мультиплате с помощью индивидуальной защелки и вкручивается в защелку с помощью винта М3. Это гарантирует надежность и прочность крепления. Чтобы собрать диспенсер для батареек, сложите правое и левое крылья вместе и перекройте их, затем вставьте винты в отверстия для винтов и вкрутите их в защелки. Я модифицировал исходную защелку, удалив ее верхнюю часть, чтобы дозатор батарей располагался заподлицо с мультибордом.
Я сделал два разных варианта застежек, к которым крепится дозатор батареек. Один имеет резьбу под винт М3, другой — под гайку М3. Лично я предпочитаю резьбовой вариант. Также существуют две разные версии диспенсера для батареек: одна с потайными отверстиями, другая с плоскими отверстиями. Выбор зависит от типа используемых винтов. Подходящие винты должны иметь длину около 12-14 мм.
Печать и настройки печати
В файлах модели детали ориентированы в наилучшем направлении для печати. Для достижения наилучших результатов распечатывайте диспенсер для батареек внешней стороной вниз, а защелки — плоскими спереди.
Для дозатора батареек используйте, например, PLA для печати с высотой слоя 0,2 мм и шириной сопла 0,4 мм или меньше. Толщина стены не менее 3 линий и заполнение 25%. Для отверстий под винты рекомендуется использовать опорную конструкцию.
Оснастку с резьбой М3 необходимо печатать с высотой слоя 0,12 мм, чтобы резьбу можно было использовать. Вставки для гайки М3 можно печатать с высотой слоя 0,2 мм. Другими настройками могут быть: PLA для печати с шириной сопла 0,4 мм или меньше. Толщина стены не менее 3 линий и заливка 25%. Рекомендуется создать структуру поддержки.
