Аккумуляторный блок Sega Dreamcast VMU AAA

У Sega Dreamcast VMU возникла проблема с временем автономной работы. На завтрак он ест CR2032. Для замены батареек необходимо использовать отвертку. Это хлопотно поддерживать.

Особенности

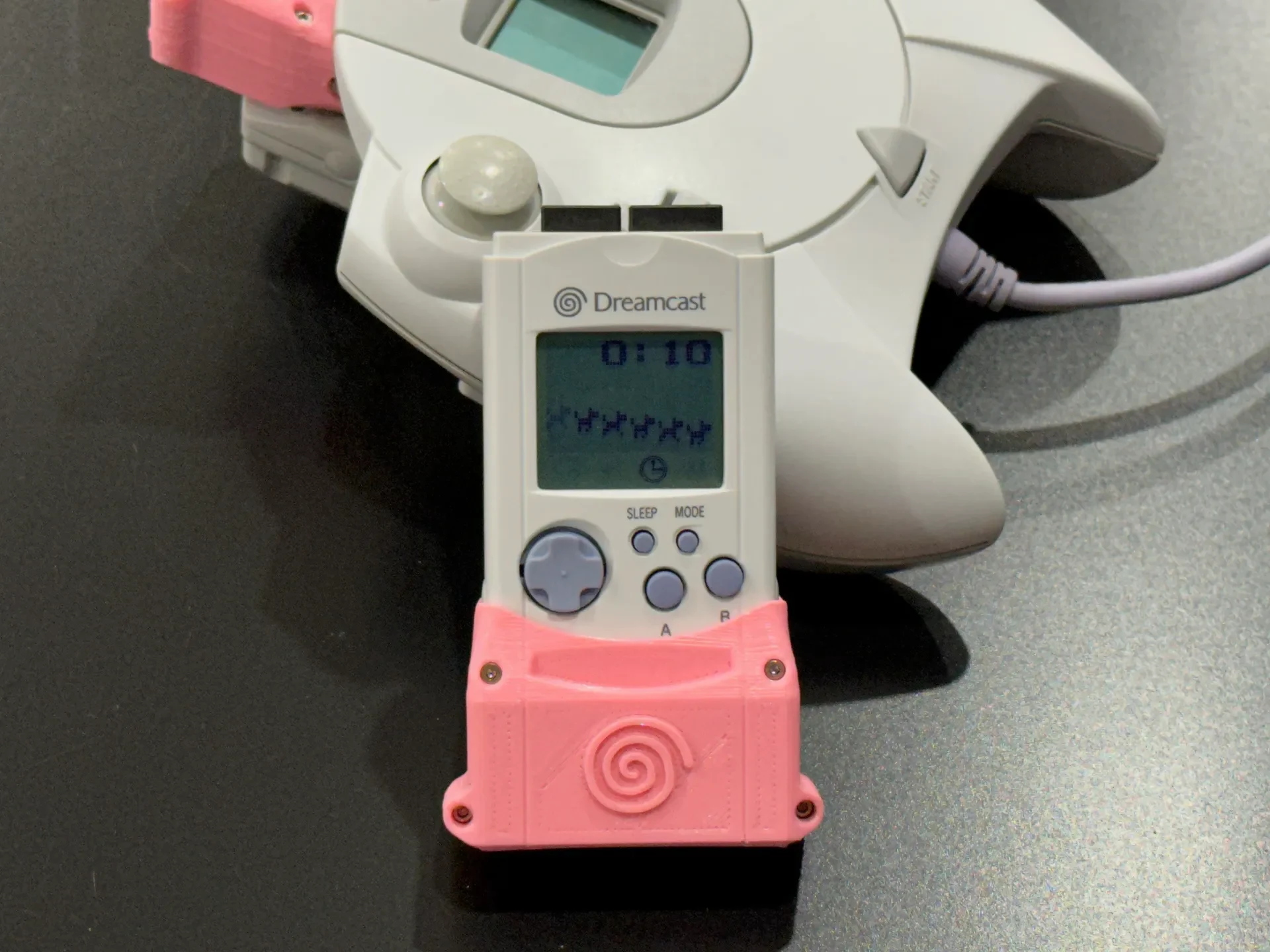

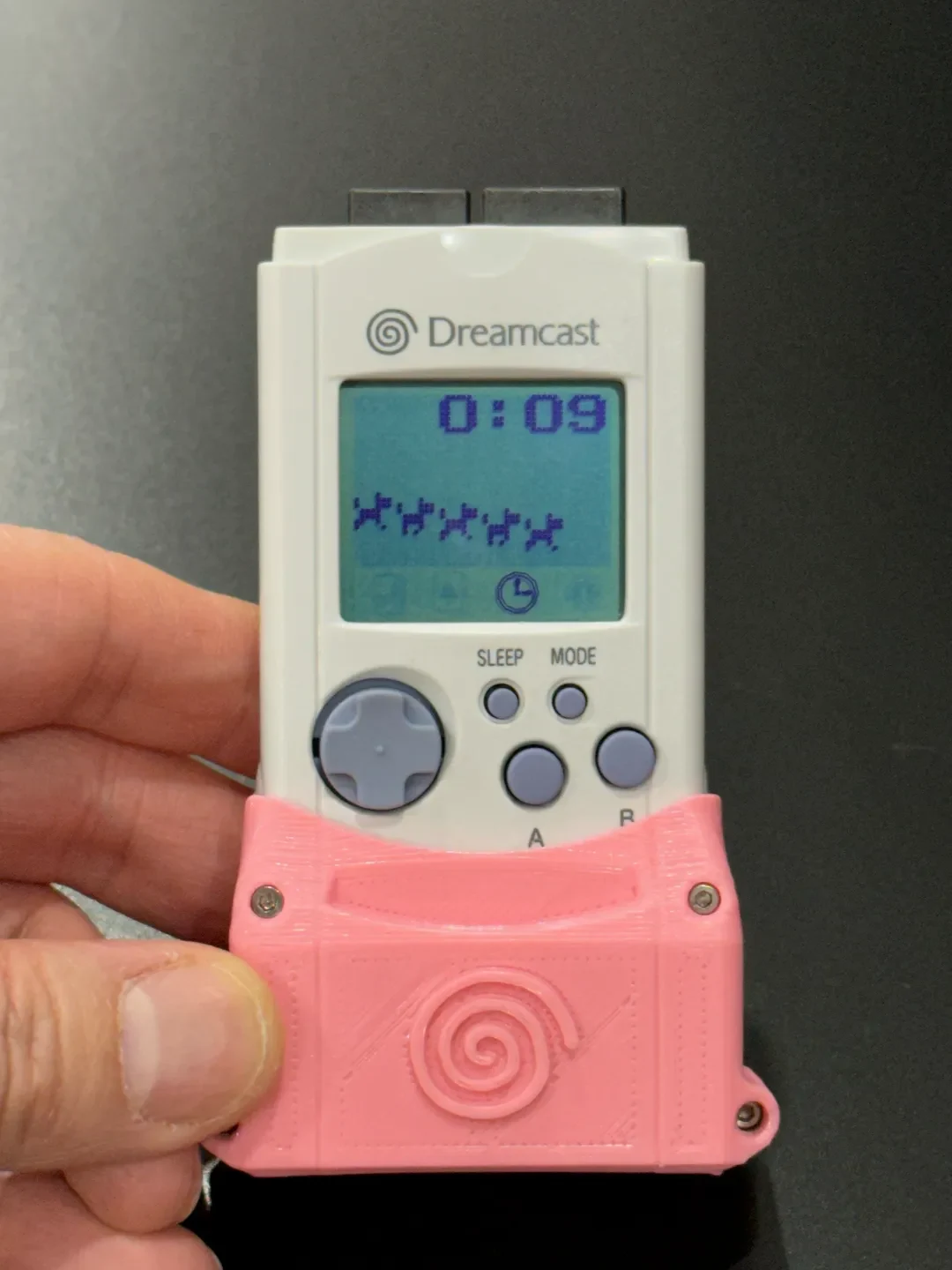

В этом проекте к VMU добавляется аккумуляторный блок, который позволяет питать его от 4 батареек типа ААА. Это продлит время автономной работы примерно в 4 раза по сравнению с CR2032.

ОБНОВЛЕНИЕ: первая партия батарей 4xAAA вышла из строя примерно через 280 дней в режиме ожидания.

Если батареи решат протечь (иногда даже CR2032 текут), это будет за пределами VMU и далеко от него.

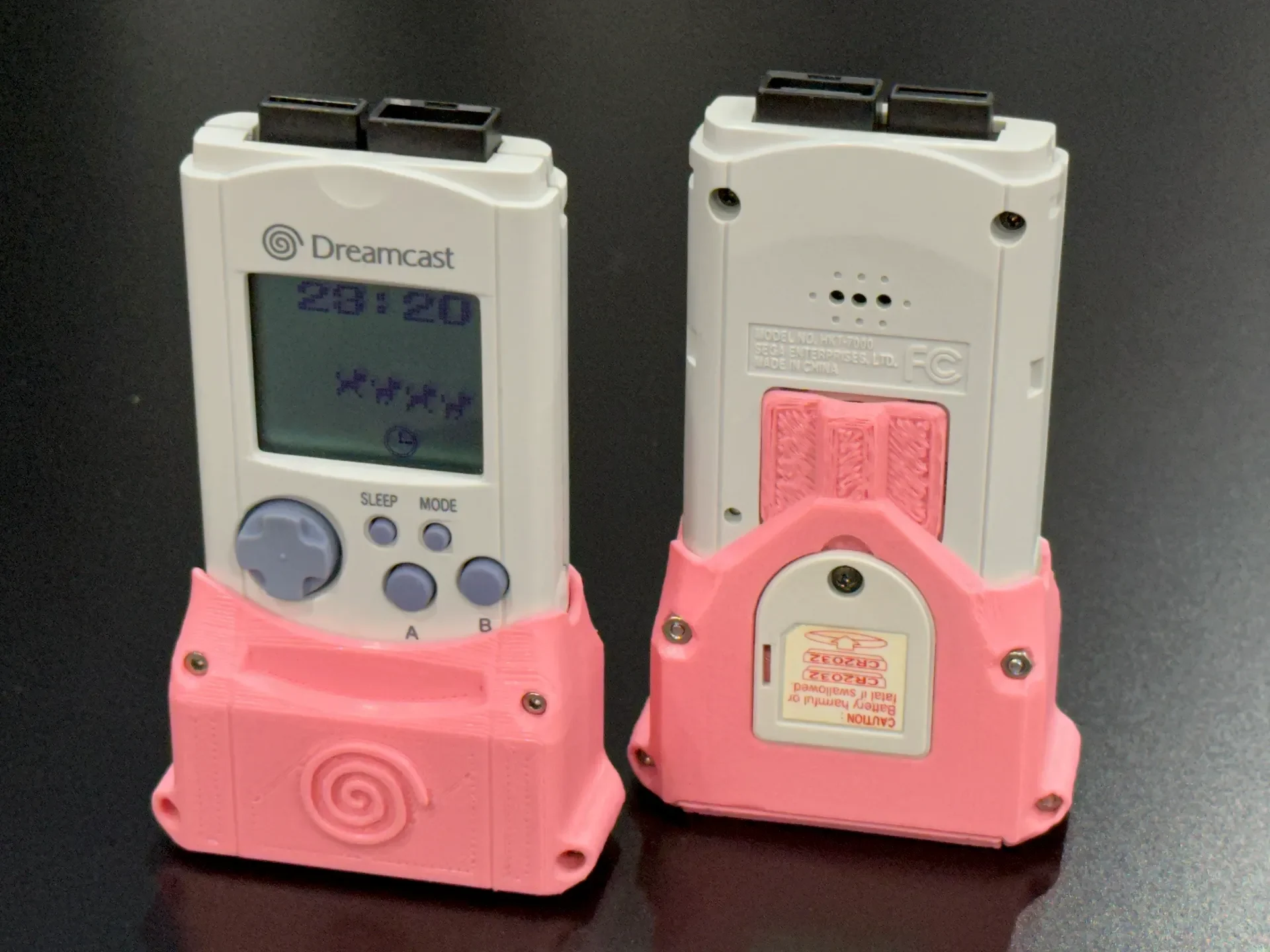

Вместо того, чтобы отделиться от VMU и потеряться, оригинальная крышка CR2032 останется на задней стороне этого аккумуляторного блока и будет функционировать как неотъемлемая часть сборки с крепежным винтом.

Если вы потеряли крышку и/или винт, вы можете распечатать обложку, прилагаемую к проекту.

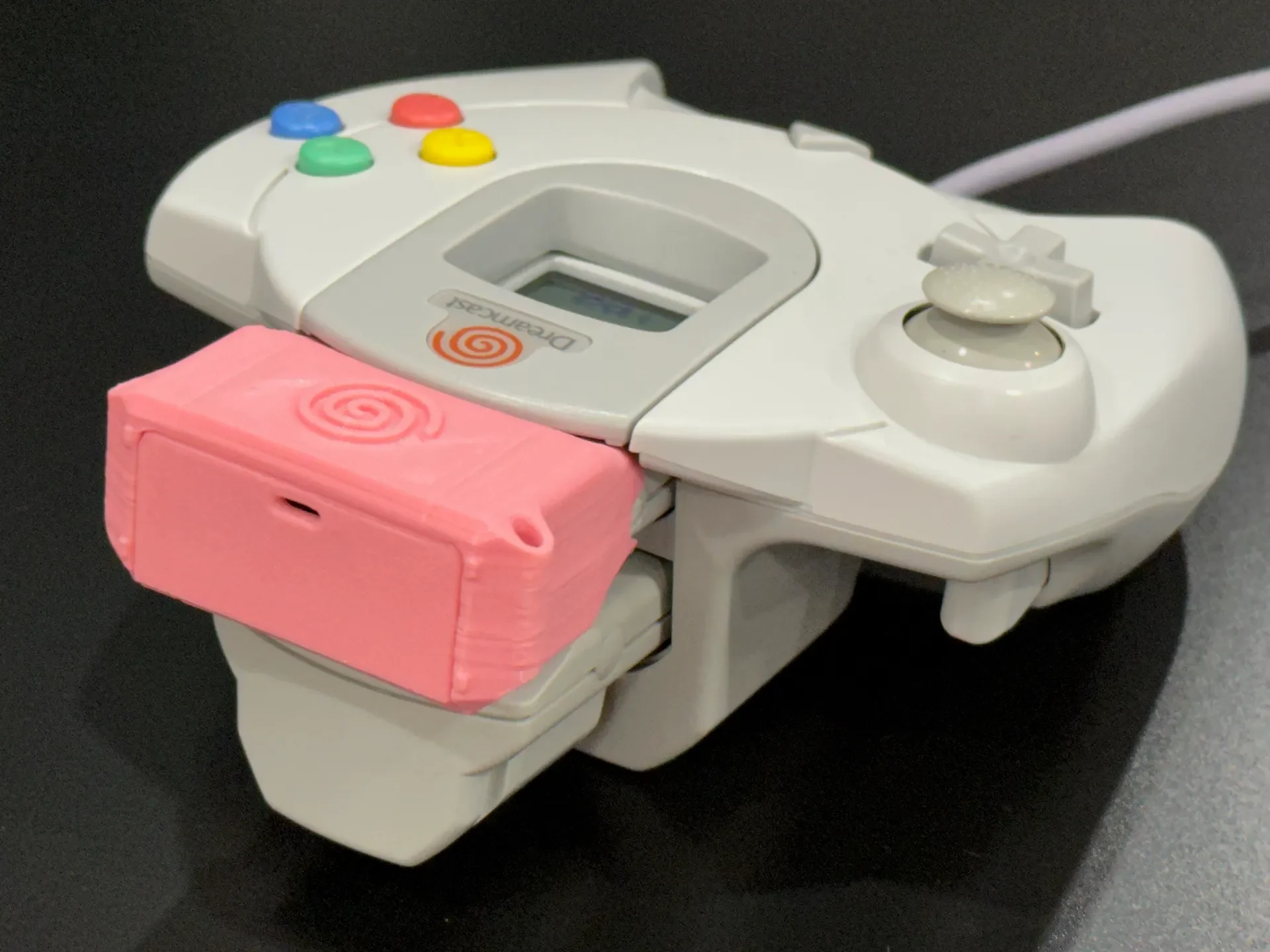

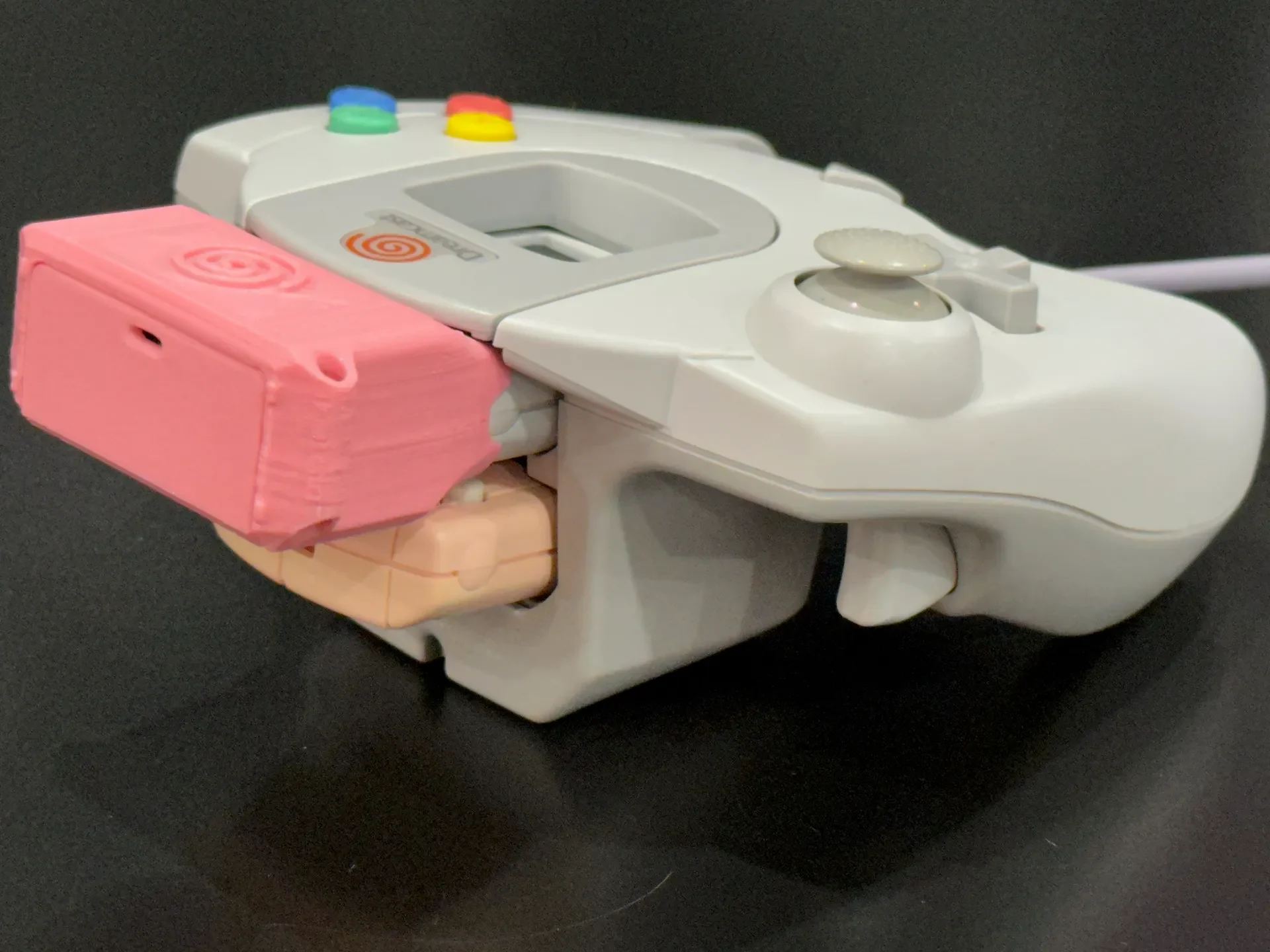

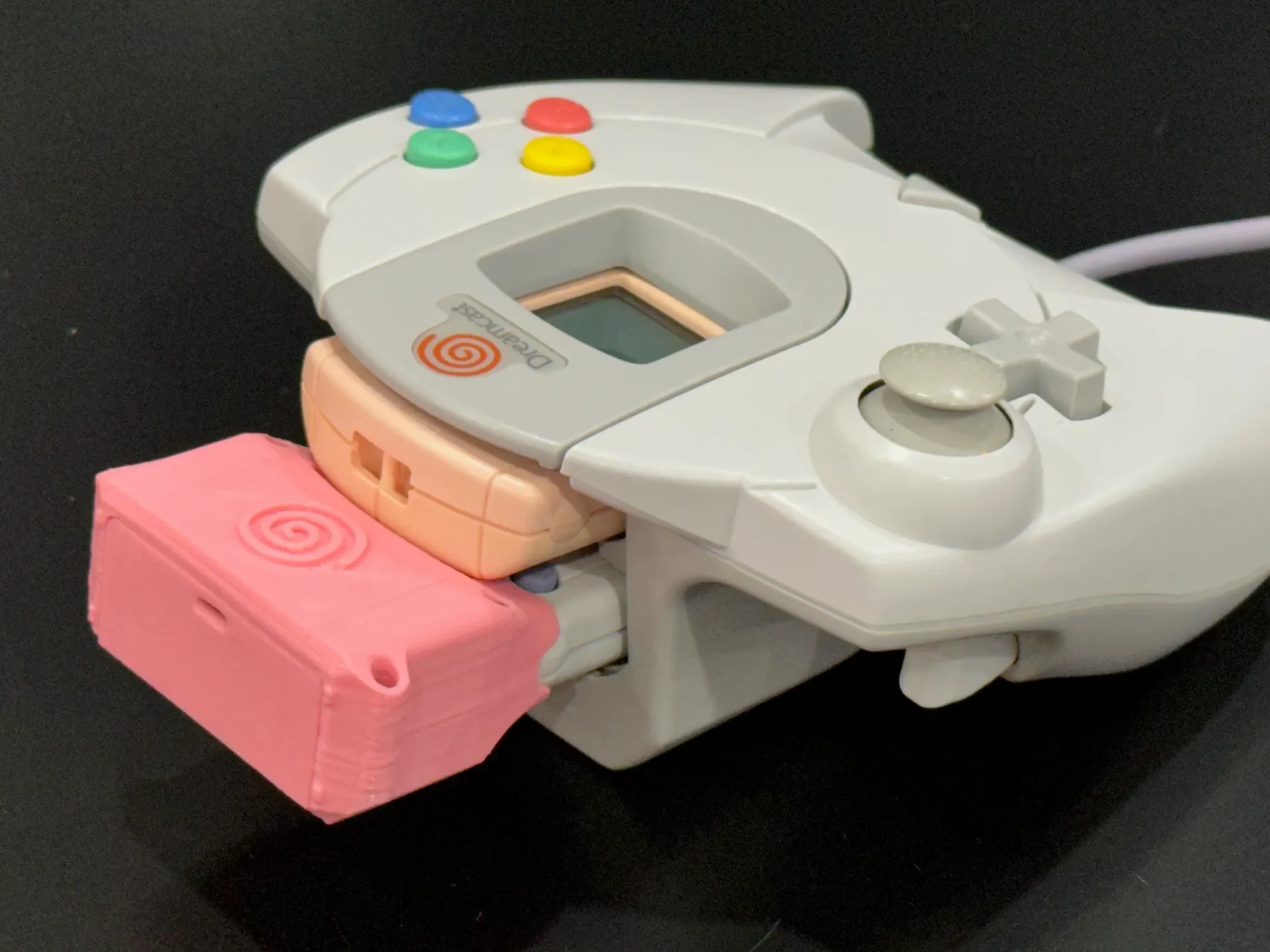

Он физически не мешает работе других аксессуаров для обычных слотов контроллера.

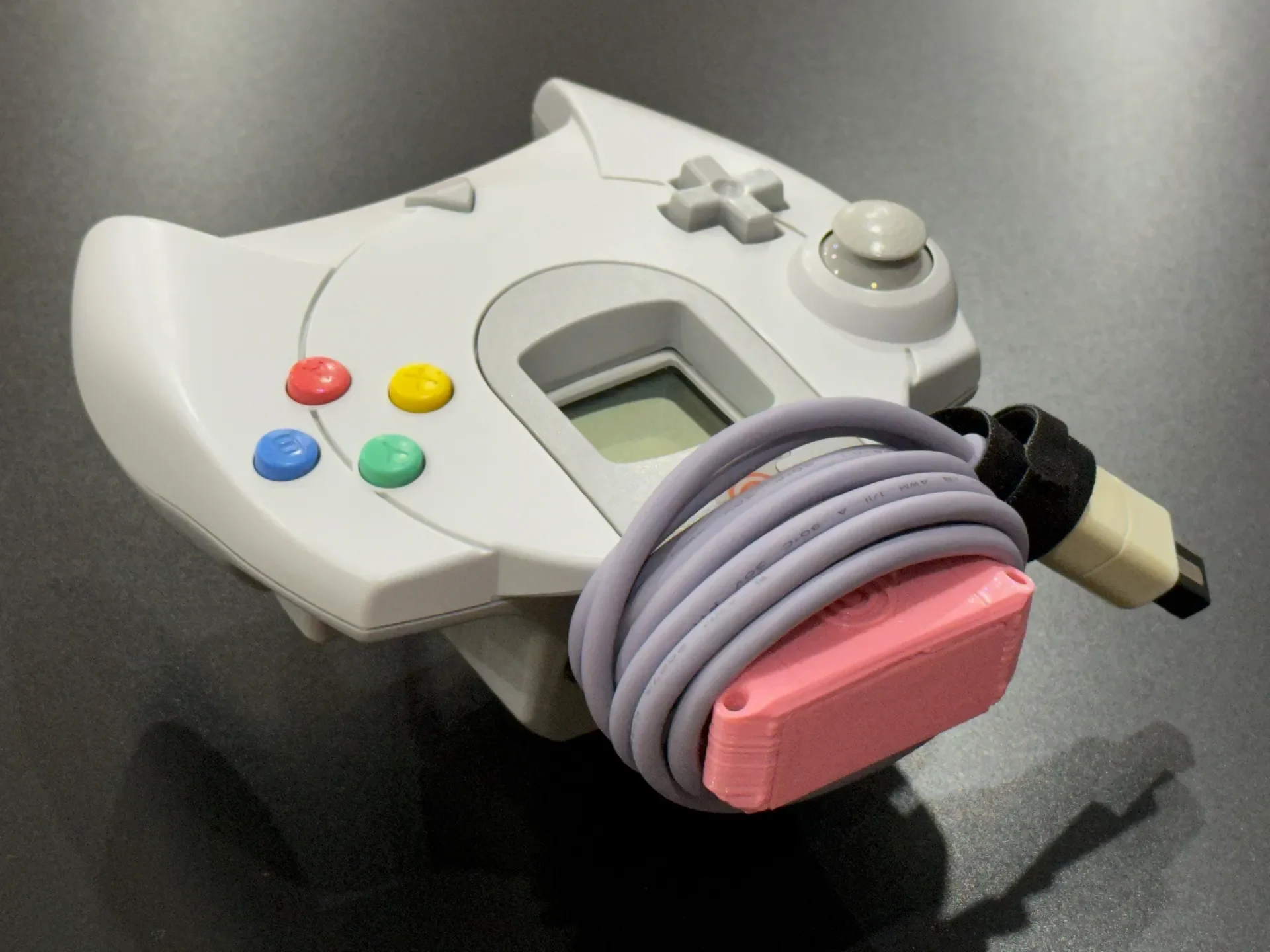

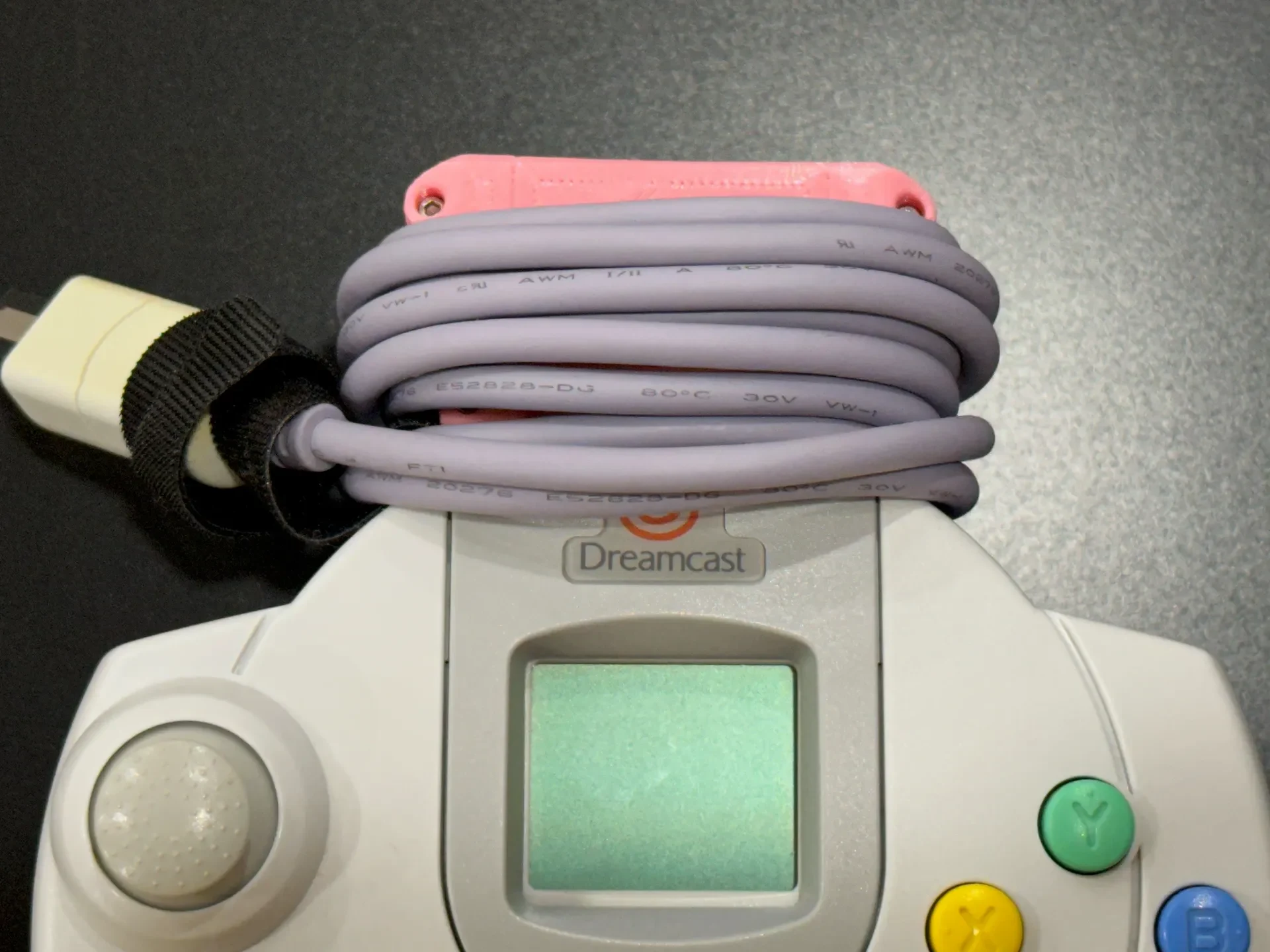

Контур аккумуляторного блока позволяет использовать его для прокладки кабелей.

Вы даже можете попытаться перевернуть контроллер на аккумуляторной батарее, но это слишком нестабильно, чтобы это можно было назвать функцией.

спецификация

Спецификация этого проекта очень проста. Все, что вам понадобится, — это набор контактов для батарейки ААА, 4 набора винтов и гаек и два куска тонких проводов. Я надеюсь, что простая спецификация и неразрушающий дизайн побудят больше людей опробовать этот проект.

3D-печатная оболочка
Фронт
Назад
Крышка батарейного отсека ААА
(Дополнительно) Разделители слева и справа
Контакты батареи ААА
Размер одного контакта: 9x9 мм (не включая пластину для пайки)
Размер двойного контакта: 21x9 мм.

Я купил свой на Amazon за очень низкую цену).
Обратите внимание, что размеры в описании немного больше, чем фактический товар, который я получил. Пожалуйста, проверьте фактические размеры ниже.
Винт и гайка M2
Проволока тоньше 1 мм в диаметре.
Печать

Распечатайте две основные части в следующей ориентации и с поддержкой.

Сборка

Очистите опорный материал от основных частей. Если внутри застрял какой-то вспомогательный материал, пройдитесь по проволочным каналам и отверстиям зубочисткой.

Вставьте гайки M2 в заднюю крышку и затяните винт соприкасающегося винта интерфейса, чтобы втянуть их в пазы.

Вставьте отрицательный одиночный контакт в переднюю панель вот так, только наполовину. Проложите отрицательный провод сверху и сбоку, затем припаяйте к контакту аккумулятора. Наконец, полностью вставьте контакт батареи в полость.

<ДОПОЛНИТЕЛЬНО> Вставьте левый разделитель на место.

Вставьте двойной контакт плюсовой стороной слева в полость под минусовым контактом.

На правой стороне передней панели вставьте двойной контакт с плюсом вверху.

<НЕОБЯЗАТЕЛЬНО> Вставьте правый разделитель.

Теперь давайте поработаем над задней частью корпуса.

Сначала припаяйте положительный провод к одному положительному контакту. Пропустите провод через отверстие в верхней части левой стороны задней панели, затем вставьте единственный положительный контакт в его пространство.

На правой стороне задней панели вставьте двойной контакт минусом сверху.

Наконец, прежде чем закончить, внимательно изучите все полярности:

Фронт

Назад

Теперь выровняйте два корпуса и прижмите их друг к другу, при этом следите за тем, чтобы провода, выходящие из корпуса из полости VMU, не были пережаты.

Убедитесь, что провода проложены, как показано.

Затяните переднюю и заднюю часть корпуса винтами M2.

Вставьте два одиночных контакта в верхнюю часть задней панел��. Слева положительный, справа отрицательный.

Согните паяные контакты внутрь, чтобы они не задевали полость CR2032 на VMU.

Пинцет с плоской головкой очень поможет вам в операции сгибания.

Пожалуйста, проверьте фото ниже для справки:

Я дважды согнул положительный паяльный контакт, чтобы образовался вертикальный контактный интерфейс, чтобы он работал с контактом батареи на VMU, а затем вторую грань с отверстием для припаивания провода.
Минусовой паяльный контакт я подогнул только один раз, немного внутрь, чтобы он не мешал оболочке ВМУ и не т.к.
