Адаптер аккумулятора LR44-4LR44
Ко мне обратились с просьбой разработать адаптер для батарей, который позволил бы использовать 4 батареи «LR44» вместо полудоступной батареи «4LR44», потому что, очевидно, 4LR44 трудно достать в некоторых местах. Обычно я не делаю запросов, но это было достаточно просто и, по сути, представляло собой ремикс другого адаптера, который я уже разработал для старой ртутной батареи для моего Yashica Electro 35, поэтому я пошел дальше и сделал это на скорую руку.
Этот адаптер аккумулятора можно использовать практически с любой камерой/устройством, для которого требуется аккумулятор 4LR44. Я знаю, что Canon выпустила несколько камер (A-1, AE-1 Program и т. д.), которые это снимали. Pentax 6x7 (и его варианты) также использует этот тип батареи в качестве замены снятому с производства PX28. Я уверен, что есть и многие другие.
Хитрость этого адаптера в том, что у некоторых устройств (камер) аккумуляторные отсеки расположены супер-пупер плотно, поэтому места для допусков ��е так много. Еще больше усложняет ситуацию то, что линейка камер Canon, которые могут использовать этот адаптер, имеют заведомо хрупкие дверцы батарейного отсека (которые имеют тенденцию ломаться, если вы смешно чихаете), поэтому мне пришлось принять это во внимание. ВЫ ТОЖЕ ДОЛЖНЫ!!! ИСПОЛЬЗУЙТЕ ЭТОТ АДАПТЕР НА СВОЙ СТРАХ И РИСК! :D
Я распечатал и про��естировал это на своих Canon A-1, AE-1 и Pentax 67, и во всех трех он работал нормально. Чтобы увидеть реальные отпечатки моего дизайна, посетите вкладку «Мастера» (я печатаю практически все, что создаю).

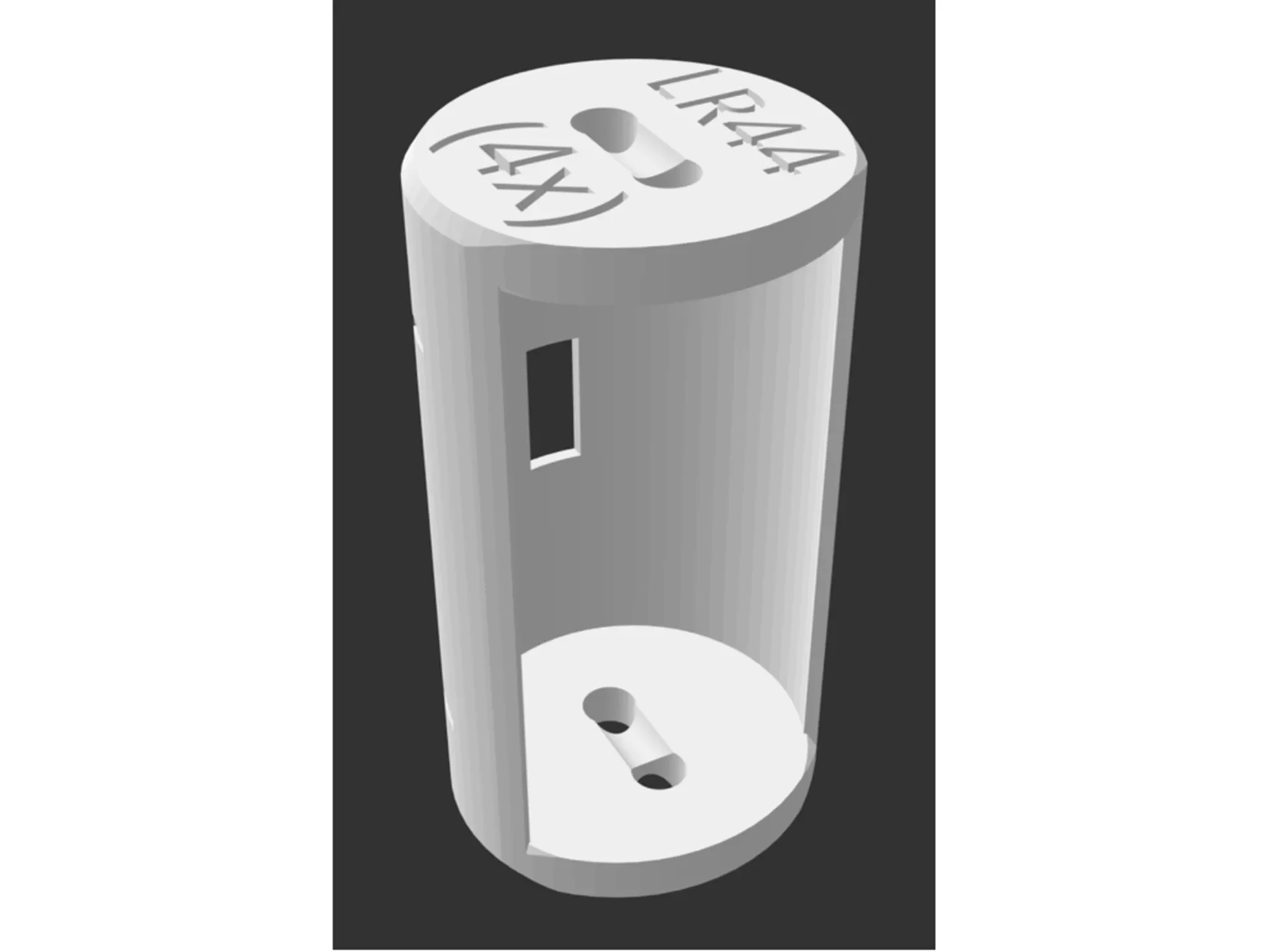

На одном из концов адаптера имеется наклейка с напоминанием «LR44» и "(4x)", чтобы вы могли запомнить, почему вы вообще это напечатали.

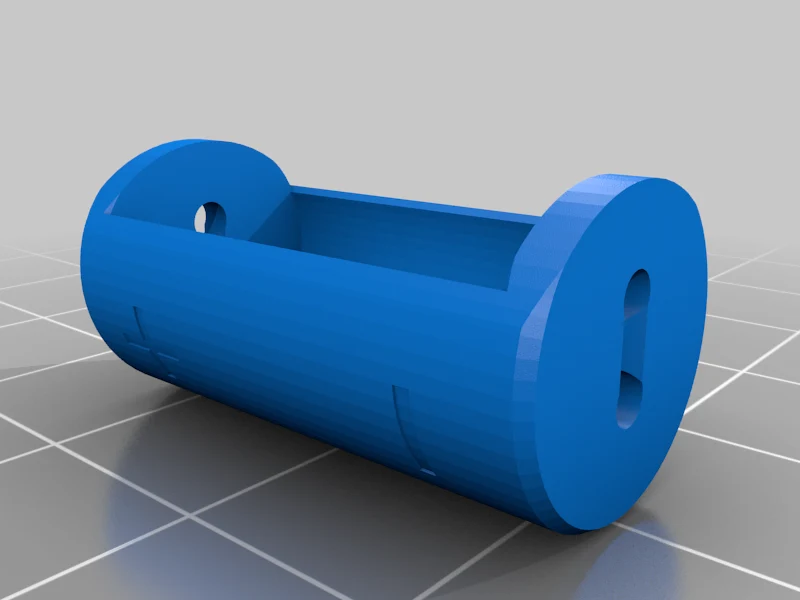

На боковой стенке адаптера имеются метки полярности ("+" и "-"). Это не является строго обязательным, поскольку адаптер идентичен с каждой стороны, но они предназначены для напоминания о том, что все четыре батареи LR44 необходимо вставлять в адаптер в одном и том же направлении. Кроме того, когда батареи вставлены, полезно знать, какая сторона положительна, когда вы помещаете батарею в устройство, которое ее использует.
Прямоугольное отверстие в задней стенке предназначено для облегчения извлечения батареи. Батарейки (обязательно) вставлены плотно, поэтому, чтобы облегчить их извлечение, просто возьмите зубочистку, маленький ключ или что-то еще и вытащите их, используя отверстие сзади. Кажется глупым, но поверьте мне, находиться там очень удобно.
Настройки печати
Принтер: Любой (я использовал Qidi X-one2)
Плоты: Нет
Поддерживает: Нет
Разрешение: 0,1
Заполнение: 20%
Нить: любой PLA или PLA+ (я использовал GST3D PLA+).
Цвет нити: любой (здесь я использовала красный)
Ориентация модели: длинная сторона на печатной платформе, отверстием для аккумулятора вверх.
Примечания:
Это могло бы печатать с размером 0,2, но я хотел, чтобы оно было немного тоньше, поскольку оно относительно маленькое, а стенки т��нкие (хотя я сам не использовал настройку «печатать тонкие стенки», возможно, было бы неплохо попробовать это)
Пост-печать
После печати вам нужно будет добавить немного проволоки/металла для обеспечения непрерывности электрической цепи. Посмотрите фотографии проекта, чтобы узнать, что я сделал в первый раз, хотя есть несколько альтернатив, которые вы можете попробовать. Просто используйте отверстия для непрерывности, которые я спроектировал, чтобы пропустить любой металл через каждый конец.
