Адаптер аккумулятора Makita 18 В - AEG/Ridgid

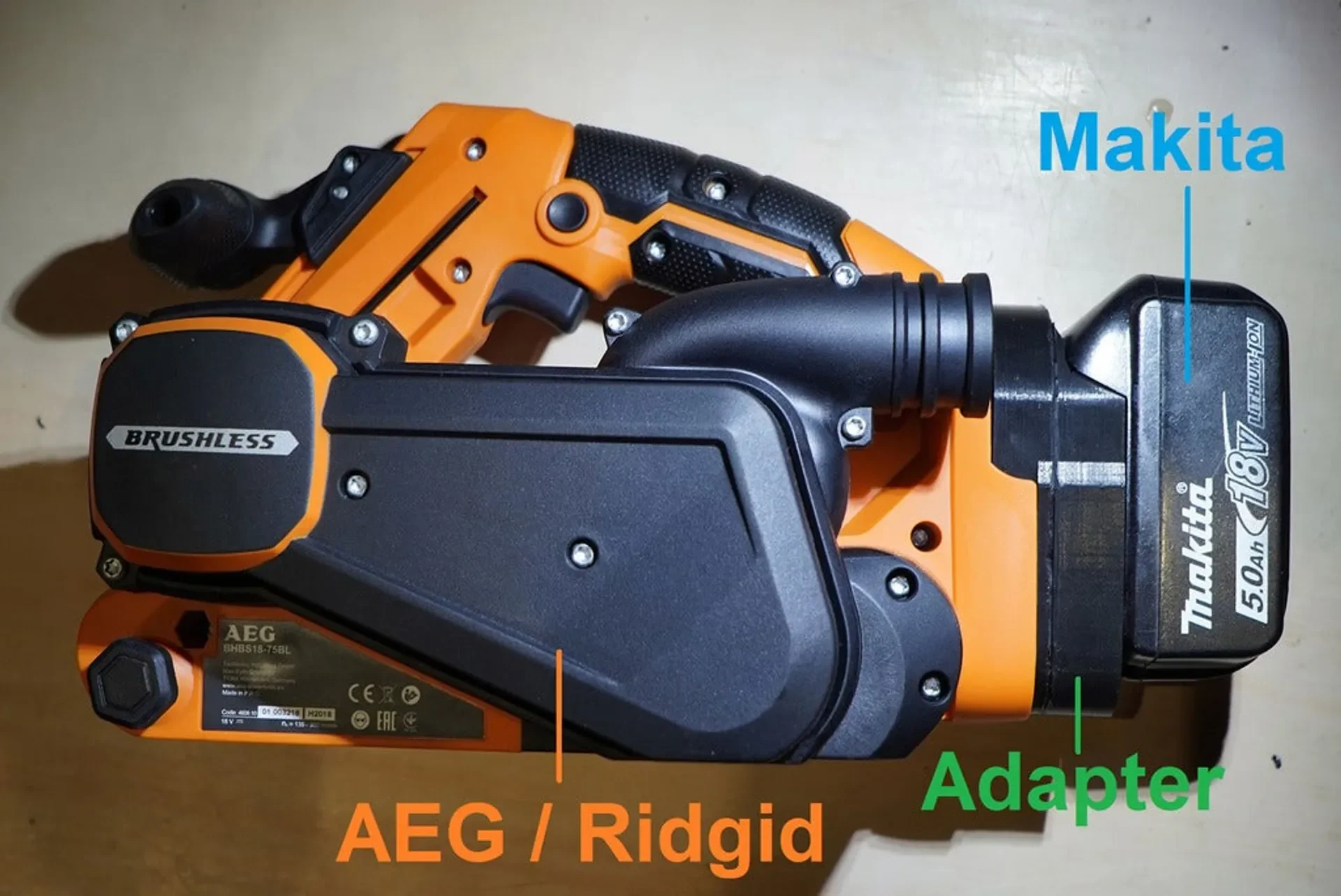

Это адаптер для использования аккумуляторов Makita 18 В в инструментах AEG (Ridgid).
В этом адаптере используются оригинальные клеммные колодки Makita (например, 643852 или 643838). Если у вас его нет — либо купите, либо распечатайте/сделайте сами — см.
https://www.thingiverse.com/thing:863257
Важно: НЕ используйте этот адаптер с зарядными устройствами AEG/Ridgid!!!!
Важно: Аккумулятор Makita без символа звезды не имеет защиты от переразряда. Используйте этот адаптер и инструменты AEG/Ridgid с осторожностью, так как инструмент может полностью разрядить батарею, что сделает ее непригодной для использования. Всегда проверяйте оставшийся заряд при использовании батарей без символа звезды.
Детали ориентированы в сборочной ориентации. Предлагаю вращать детали для оптимизации опор. Рекомендую печатать детали, кладя внутреннюю сторону на станину, чтобы при соединении обеих деталей между собой — они хорошо прилегали друг к другу, две ровные поверхности совпадали без зазоров.
Вам понадобится:
Две металлические полоски примерно размером 6х32 мм:
Вы можете вырезать полоски из плоского металлического листа или приспособления из местного хранилища оборудования.
Также в качестве опции можно использовать никелиров��нные полосы для сварки 18650.
Некоторые толстые провода — диаметром не более 3 мм (включая изоляцию).
Клеммная площадка Makita.
Одна-две слабые пружины. Отверстия 6х13 мм, поэтому пружина 5,55х17,46 подойдет. Вы можете укоротить/обрезать пружину, если она окажется слишком прочной.
4 самореза или обычные шурупы + саморез. Лучше всего подходят M3 или M4, возможно, подойдет M5. Винты не должны быть длиннее 18 мм.
Горячий клей или другой клей (можно использовать эпоксидную смолу).
Паяльник.
Сборка:
На контактной площадке Makita: отрежьте перегородку между контактами заподлицо с остальной частью площадки. Если вы собираетесь распечатать модель самостоятельн�� — вы можете отредактировать ее, чтобы исключить этот барьер.

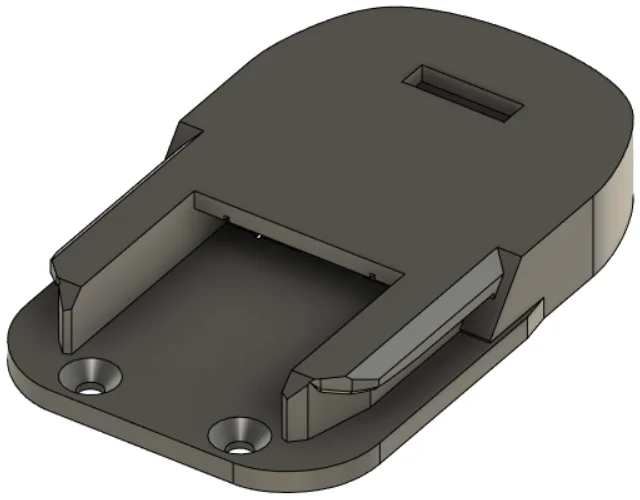

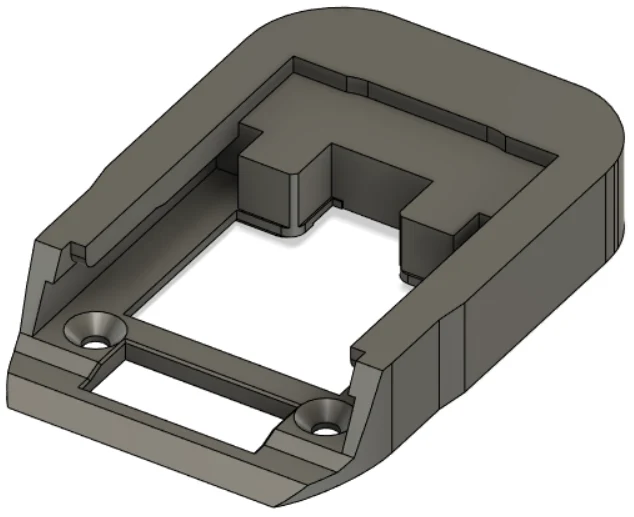

Распечатайте все три детали (деталь Makita, деталь AEG и защелку).
Проверьте, подходят ли ваши винты. Возможно, вам придется просверлить/увеличить отверстия. Вам также может потребоваться нарезать отверстия, если вы используете обычные шурупы (не саморезы).
Вырежьте две металлические полоски 6х32. Если вы используете тонкий металл (например, никелированные полосы для сварки 18650), отрежьте более длинные полосы и сложите их несколько раз, пока не получите достаточную толщину.
Используйте флюс для припоя на концах обеих полосок и контактных площадках Makita.
Припаяйте провода к двум металлическим полоскам.
Вставьте металлические полоски с задней стороны детали AEG. Для установки должно быть достаточно места. Обратитесь к изображениям, чтобы узнать полярность. Красный это +, черный это -.

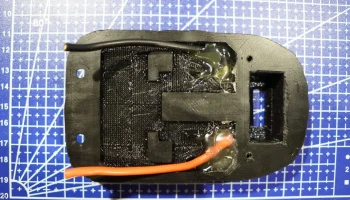

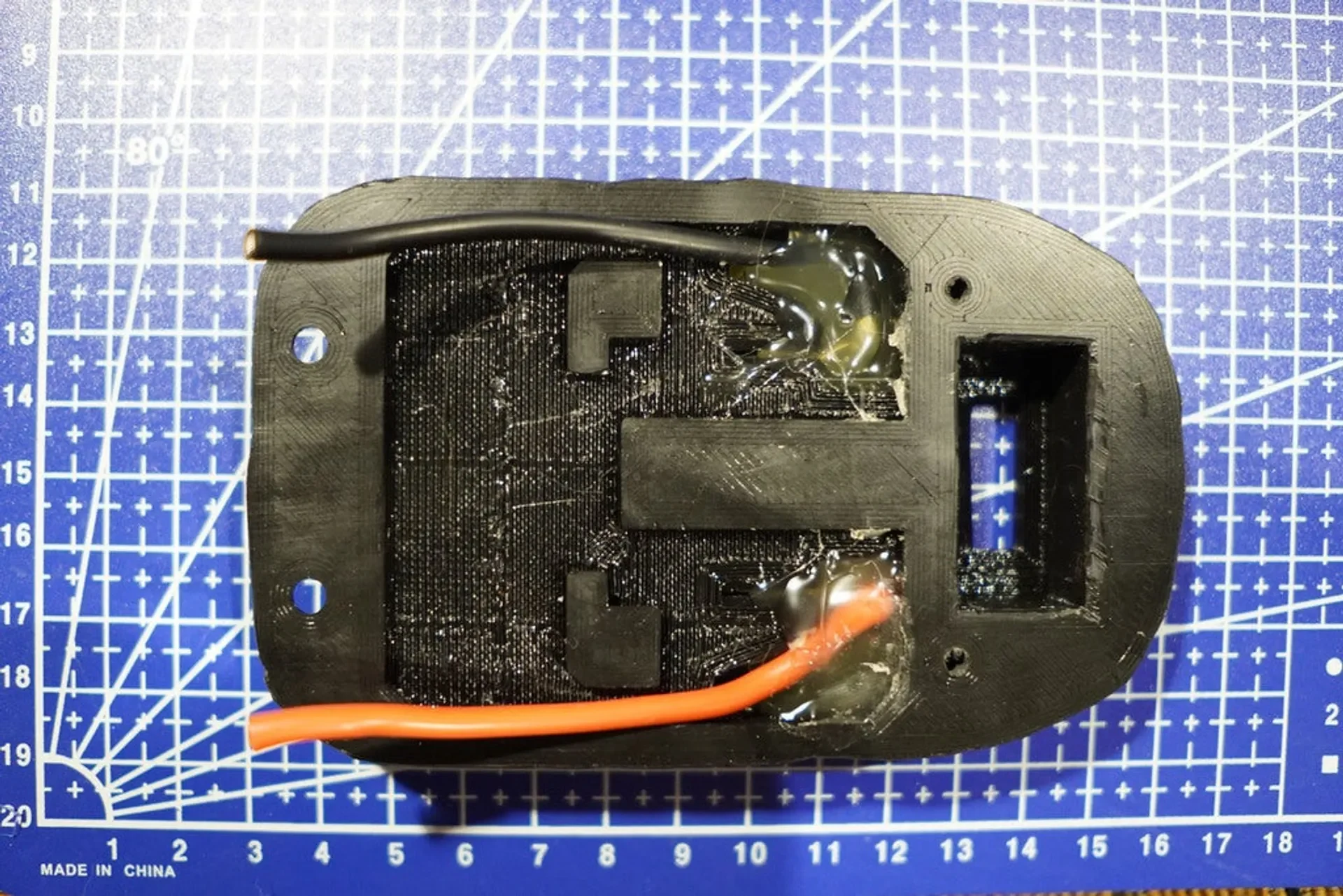

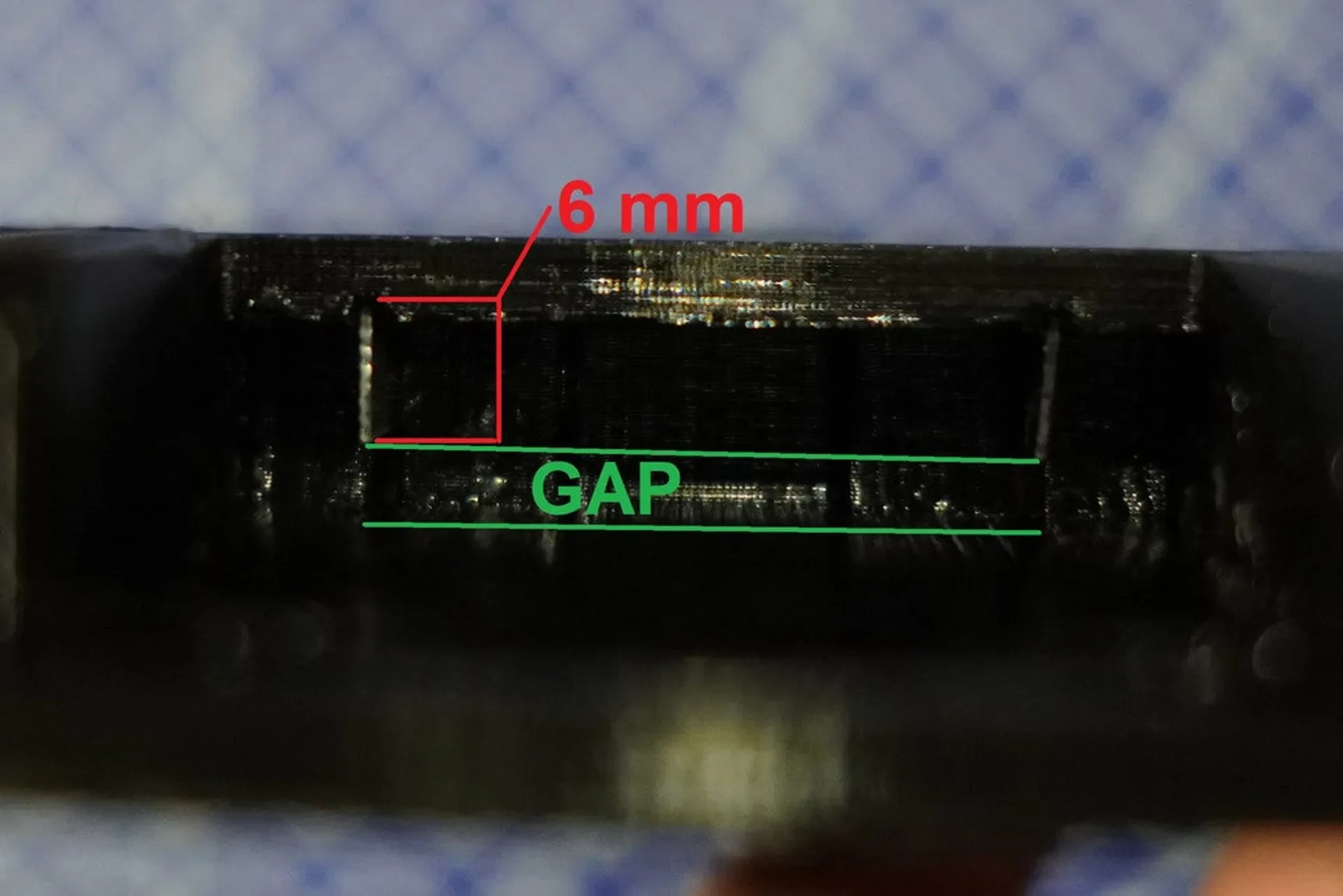

Расположите металлические полоски так, чтобы они вошли в соответствующие пазы. Внизу должен быть зазор, как показано на изображении. Сдвиньте полоски немного внутрь, чтобы их не было видно сверху. После установки закрепите их горячим клеем или чем-то еще, что вы используете.
Укоротите провода так, чтобы их длина не превышала часть AEG, как показано на изображении.

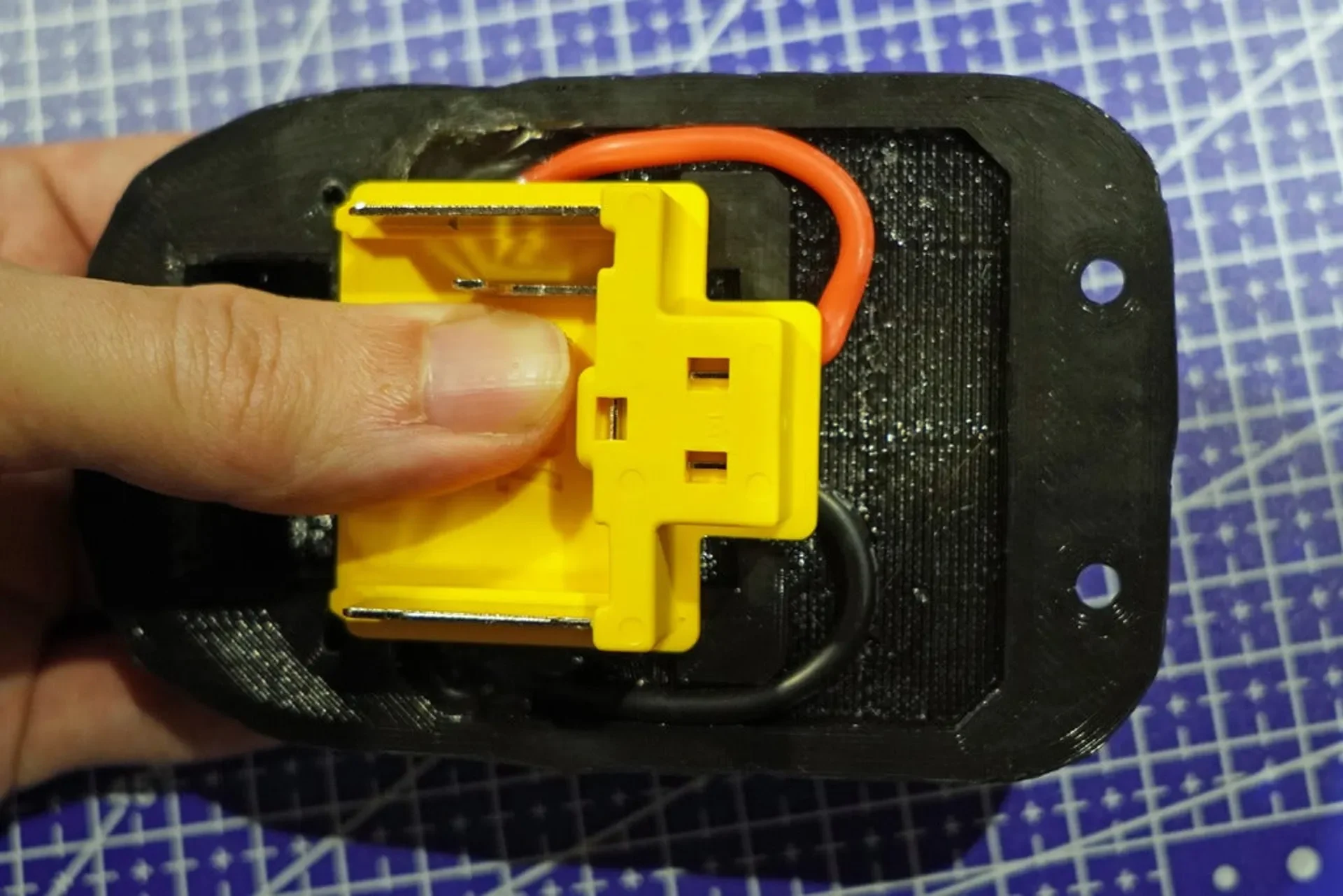

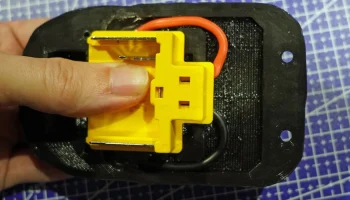

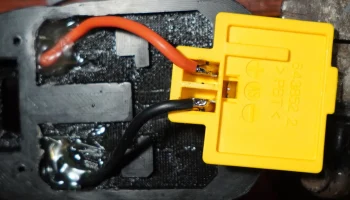

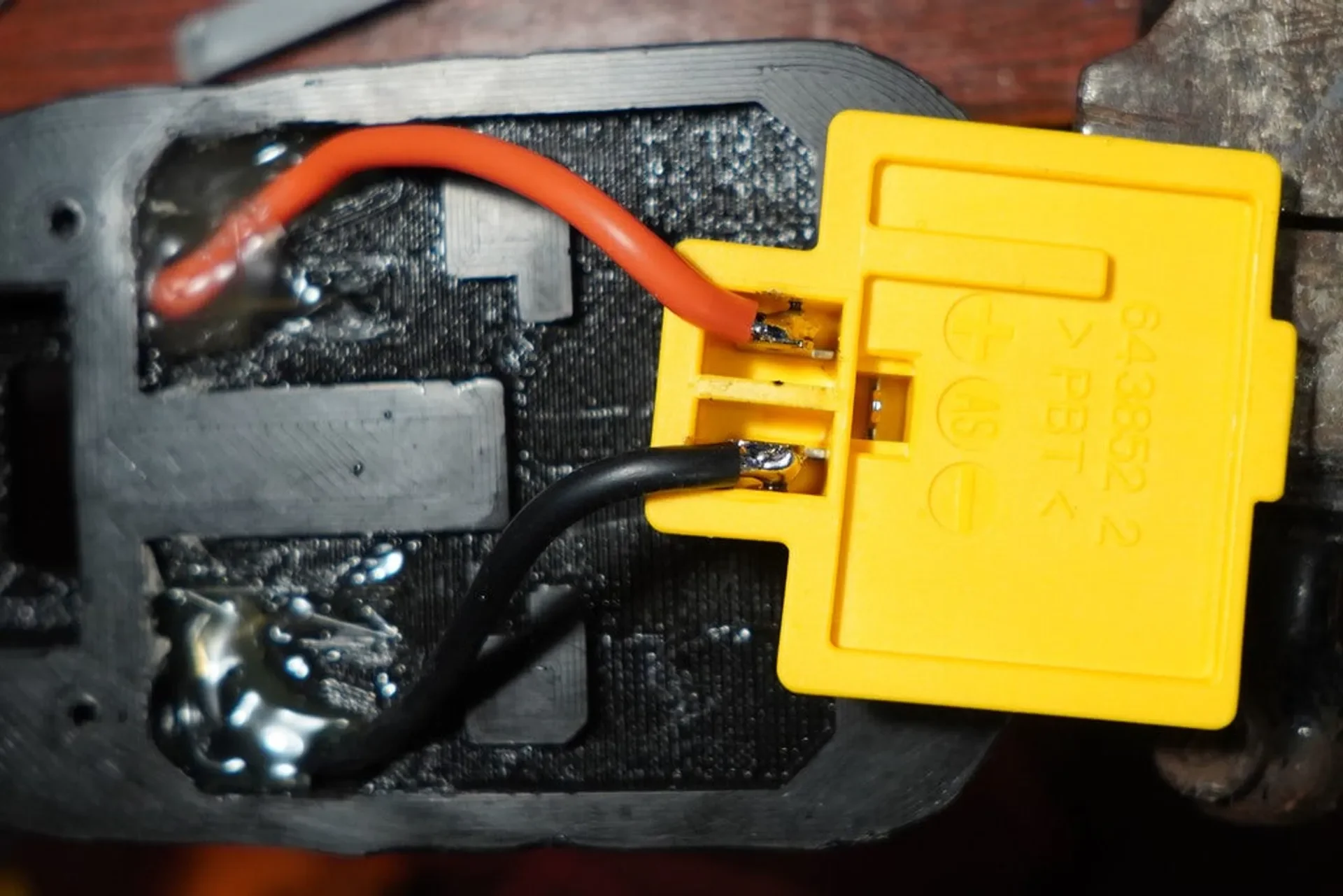

Припаяйте провода к контактной площадке Makita, как показано на изображении.
Проложите провода, как показано на изображении.

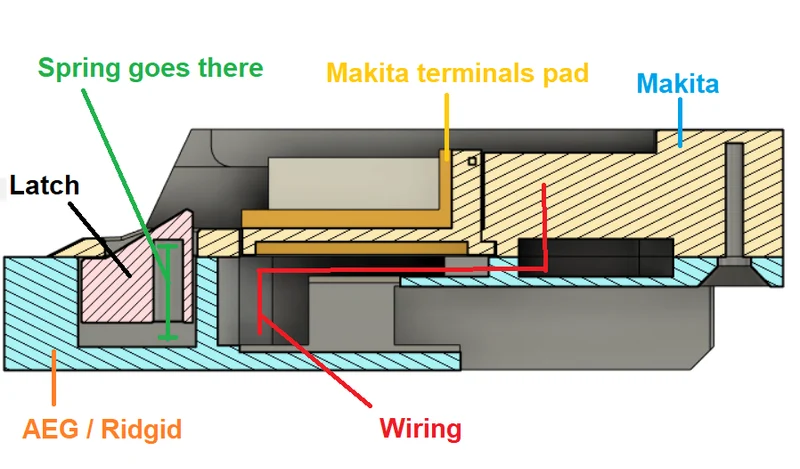

Вставьте защелку и пружины. Если у вас есть сомнения, обратитесь к изображению сборки.
Используйте деталь Makita, чтобы закрыть все. Совместите обе детали, убедитесь, что провода не пережимаются.
Если все в порядке — сожмите детали и зафиксируйте их винтами.
Распечатать инструкции
Производитель принтера: Prusa
Принтер: И3 МК3С
Плоты: Нет
Поддерживает: Да
Разрешение: 0,2
Заполнение: 25%
Нить: ABSMaker PETG, черная.
Четырех периметров должно хватить. Рекомендуется использовать поля, поскольку важно, чтобы внутренние стороны были как можно более плоскими.
Клеммная колодка Makita прилегает плотно. Посадка адаптера и аккумулятора должна быть нормальной (не тугой и не свободной). В зависимости от вашего принтера, его точности, используемой нити и точности размеров нити (степени усадки) — вам может потребоваться небольшая корректировка модели или постобработка напечатанных деталей; Я использовал зазор 0,2 мм и 0,3 мм для плотно прилегающих поверхностей.
