Ручка для переноски с двумя батареями, совместимая с Ryo...

Обновлено 22.04.2025

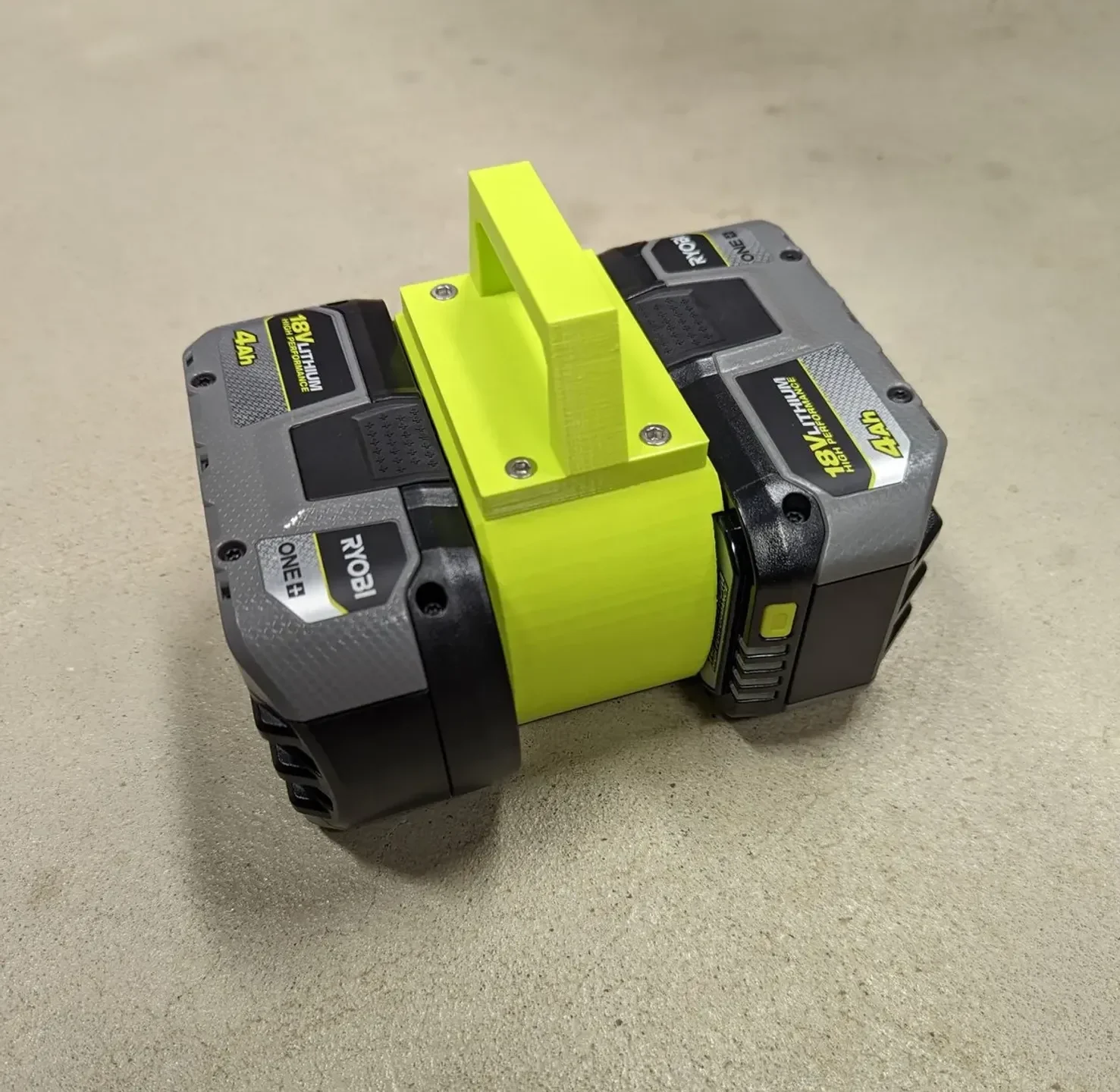

Легко носите с собой две батареи на 18 В, не допускайте падения батареек в сумке для инструментов, возможность электрических соединений.

Не позволяйте батарейкам падать в сумке для инструментов!

Рекомендуемые настройки печати:
— 0,20 мм КАЧЕСТВО
— PETG (на фото с использованием OVERTURE PETG Grass Green)
— Плотность заполнения 20%
— Сетка шаблона заполнения
— 3 периметра
— Требуется поддержка

Распечатайте 1 шт. «двойного держателя Ryobi 18v»

Затем напечатайте Кол-во. 1 из «Ручка с двойным держателем Ryobi 18v...»

При использовании...
«Рукоятка с двойным держателем Ryobi 18 В» (без электрических соединений)
… затем используйте 4 винта с головкой M4*8 мм.

При использовании...

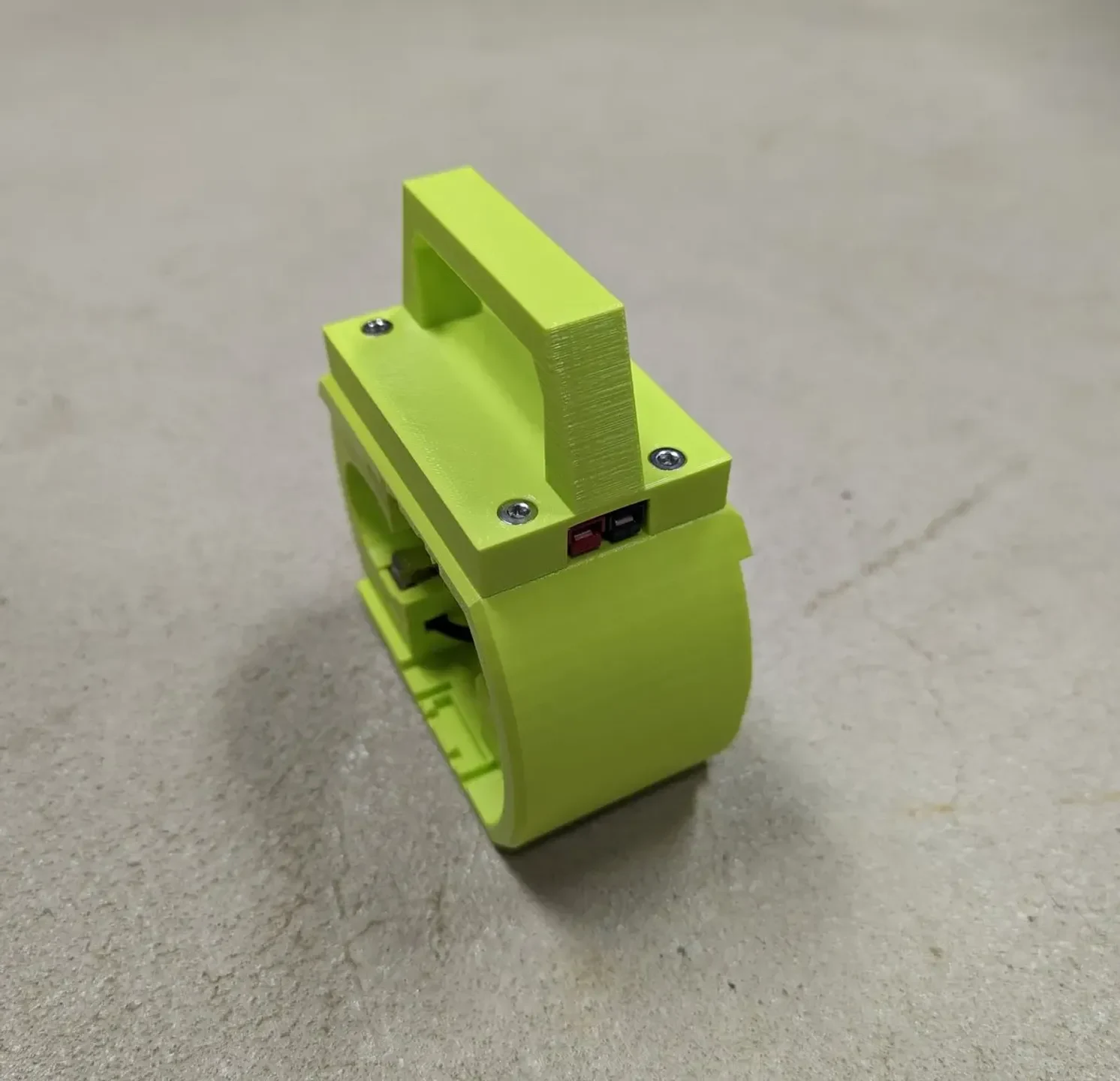

«Рукоятка с двойным держателем Ryobi 18 В с PowerPole» (для серии с выходом 36-40 В)
«Рукоятка с двойным держателем Ryobi 18 В с 3 PowerPole» (для параллельного выхода 18-20 В)
… затем используйте 4 винта с головкой M4*12 мм и продолжайте выполнять следующие действия...

Подключайте провод МИНИМУМ 14 AWG.

Вставьте 4 шт. Keystone 209. 1-элементный контакт батареи с пластинчатой пружиной, пружинная сталь, никелирование (в двойной держатель после пайки проводов, рекомендуется МИНИМАЛЬНО 14 AWG)

Диоды требуются при параллельном подключении (выход 18 В), при последовательном подключении диоды не требуются (выход 40 В).

Пропустите провода через отверстие между двойным держателем и пластиной ручки, наконец, обрежьте провода до нужной длины и обожмите штыри PowerPole.

Приклейте 4 зажима аккумулятора, чтобы предотвратить выталкивание контактов рессоры.

Посмотрите другие мои адаптеры, совместимые с Ryobi 18v.

Если вам нужен STL держателя двойной батареи, см.:
https://www.printables.com/model/1303958
