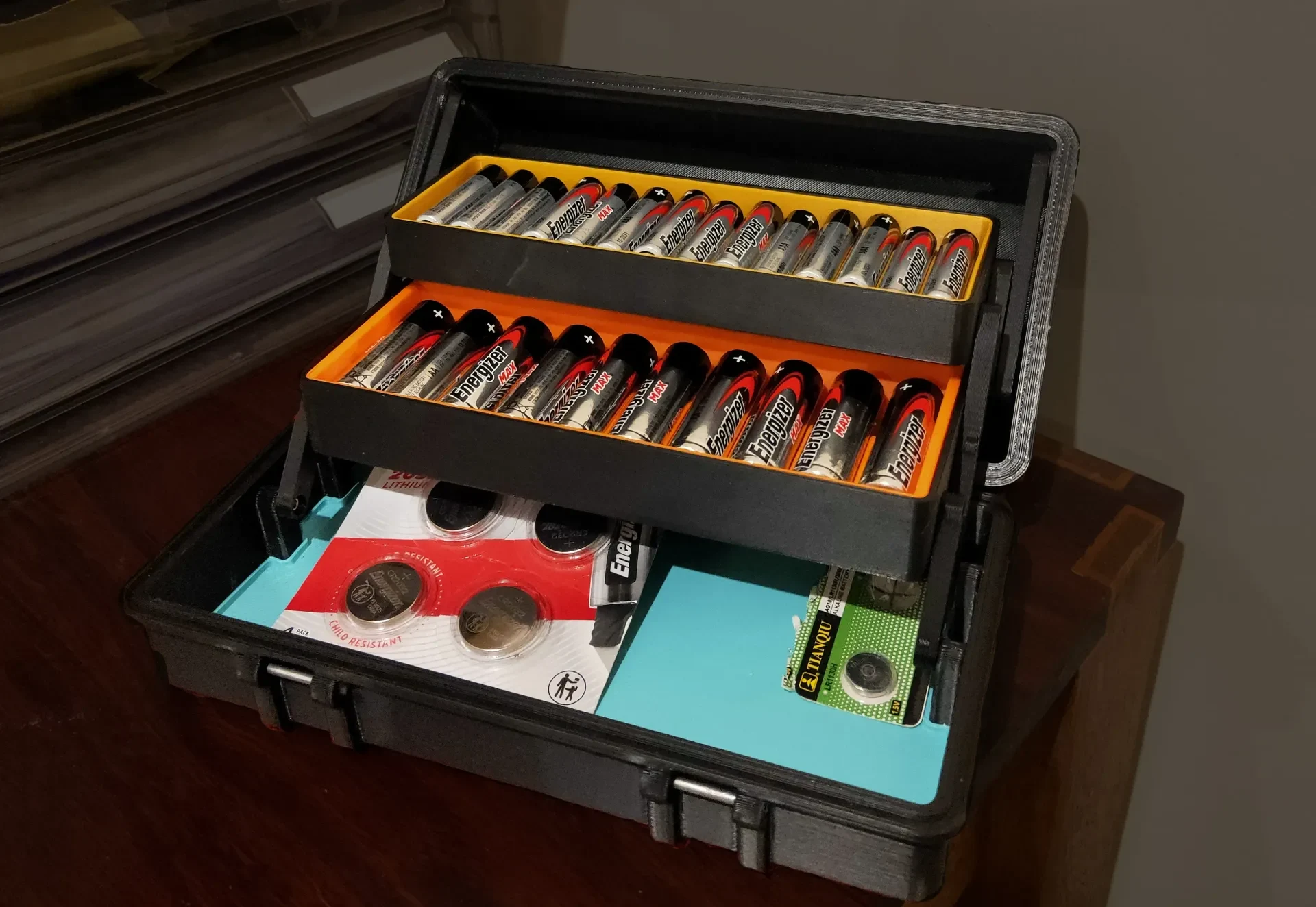

Меньший батарейный отсек

Этот ремикс модели Михала Фанты был сделан уже, чтобы разместить печатную платформу меньшего размера.

Изменения и дополнения:
Общая ширина коробки изменена с 236 мм до 204 мм.
Вставки для батареек AAA и AA были воссозданы для более эффективного удержания батареек.
Новые вставки могут содержать больше AAA и такое же количество AA, что и оригинальные.
Файлы STEP доступны для каждой основной части (как для этого ремикса, так и для оригинала).
Части:
8x — винт M3 6 мм
6x — винт M3 8 мм
2x винта M3 12 мм
(Я использовал шестигранную головку для всех винтов)
4-3 металлических стержня 26 мм (я вырезал вешалку 2,75 мм и приклеил)
Файлы для печати:
Необходимо
2x — «защелка_2x»
2x — «стержень_закрытие_2x»
2x — «rod_long_middle_2x»
2x — «rod_short_bottom_2x»
2x — «rod_short_top_2x»
АА раздел
раздел ААА
Внизу
Топ
Вставки

Я создал 2 новые вставки для AA и AAA, однако я также сделал оригинальные держатели меньше (в них будет на 4 AAA меньше и на 2 AA меньше).

«Новая вставка AAA» (вмещает больше)
«Новая вставка АА» (вмещает больше)
«Нижний вкладыш» (без вставки 18650 для базового вкладыша)
«ААА Вставка» (оригинальный стиль)
«АА Вставка» (оригинальный стиль)
«Вставка 18650» (оригинальный стиль)
«Нижняя гладкая вставка» (без вставки 18650 для простой вставки)
Примечания:

Никакие вставки не имеют каких-либо зазоров (как и оригинальные), поэтому необходима правильная калибровка, я также срезал все незначительные слоновьи лапки на вставках. Я добавил немного зазора только к вкладышу и вставке АА.

Я печатал с высотой слоя 0,3 и шириной линии 0,6, так как мне не терпится :)

Для получения дополнительной информации о сборке посетите оригинальную модель Михала.
