Малогабаритные аккумуляторные шкафы (параметрические) v3

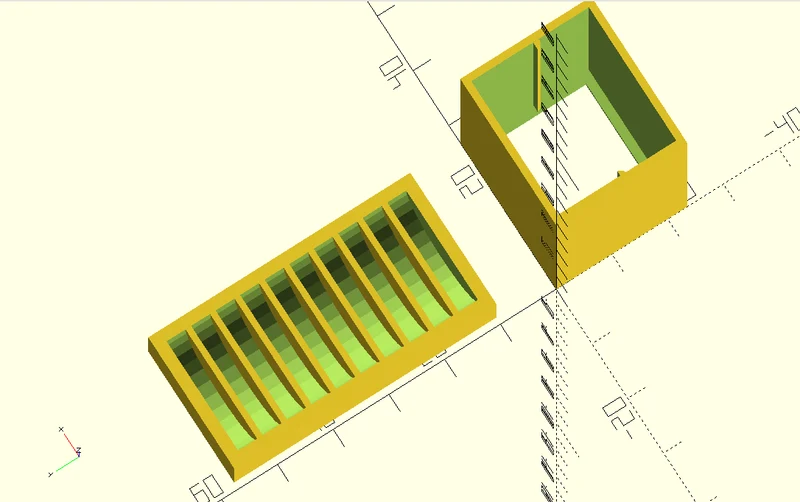

Это файл OpenSCAD, позволяющий создавать STL для корпусов батарей (с оболочкой или без нее) параметрическим способом, выбрав:

количество строк и столбцов, которые вы хотите для ячеек (1x10 = 10 ячеек, 2x15 = 30 ячеек,...)
точный тип батарей, которые вы хотите хранить (по их размерам)
некоторые дополнительные параметры относительно того, что вы хотите визуализировать (только стойку для ячеек и/или оболочку, с меткой или без нее и т. д.)
при необходимости откорректируйте некоторые размеры

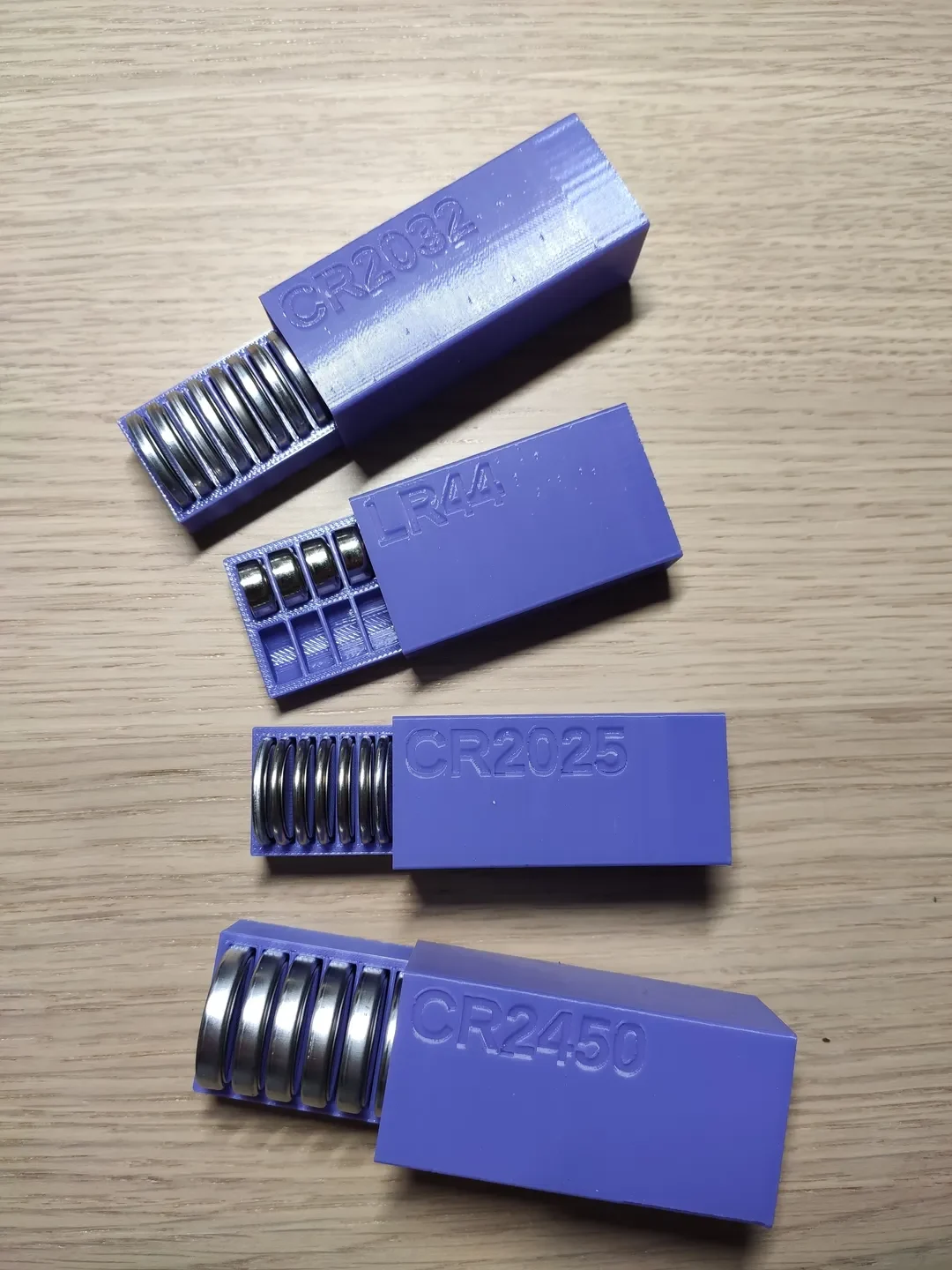

Предоставляется несколько предварительно сгенерированных STL:

CR2032: 1x15
CR2025: 1x15
CR2450: 1x10
LR44: 2x8

Но вы можете легко создать и другие комбинации самостоятельно.

Один важный совет — как сказал автор v1/v2 этого файла (и это хороший совет, которому следует следовать!):

Я рекомендую протестировать OpenSCAD (бесплатную загрузку) и указать только один ряд батарей. Другими словами, сделайте испытательную стойку и корпус очень короткими. Проверьте правильность установки батареи или батарей в стойке. Если соответствие плохое, отрегулируйте регистр либо через OpenSCAD, либо через слайсер.

Другие рекомендации:

имеет смысл печатать ножны прозрачной нитью (см. некоторые фото оригинальной модели)
если вы печатаете «стойку» и «оболочку» на одной пластине, вероятно, рекомендуется печатать в последовательности «по объектам», а не «по слоям». Вот замедленная съемка корпуса CR2450, напечатанного на моем Bambu Lab X1C:

Что касается отпечатков: я распечатал несколько коробок на Bambu Lab X1C с текстурированной пластиной PEI и PETG (с настройками Bambu Studio по умолчанию):

0 проблем (очевидно) относительно отпечатков

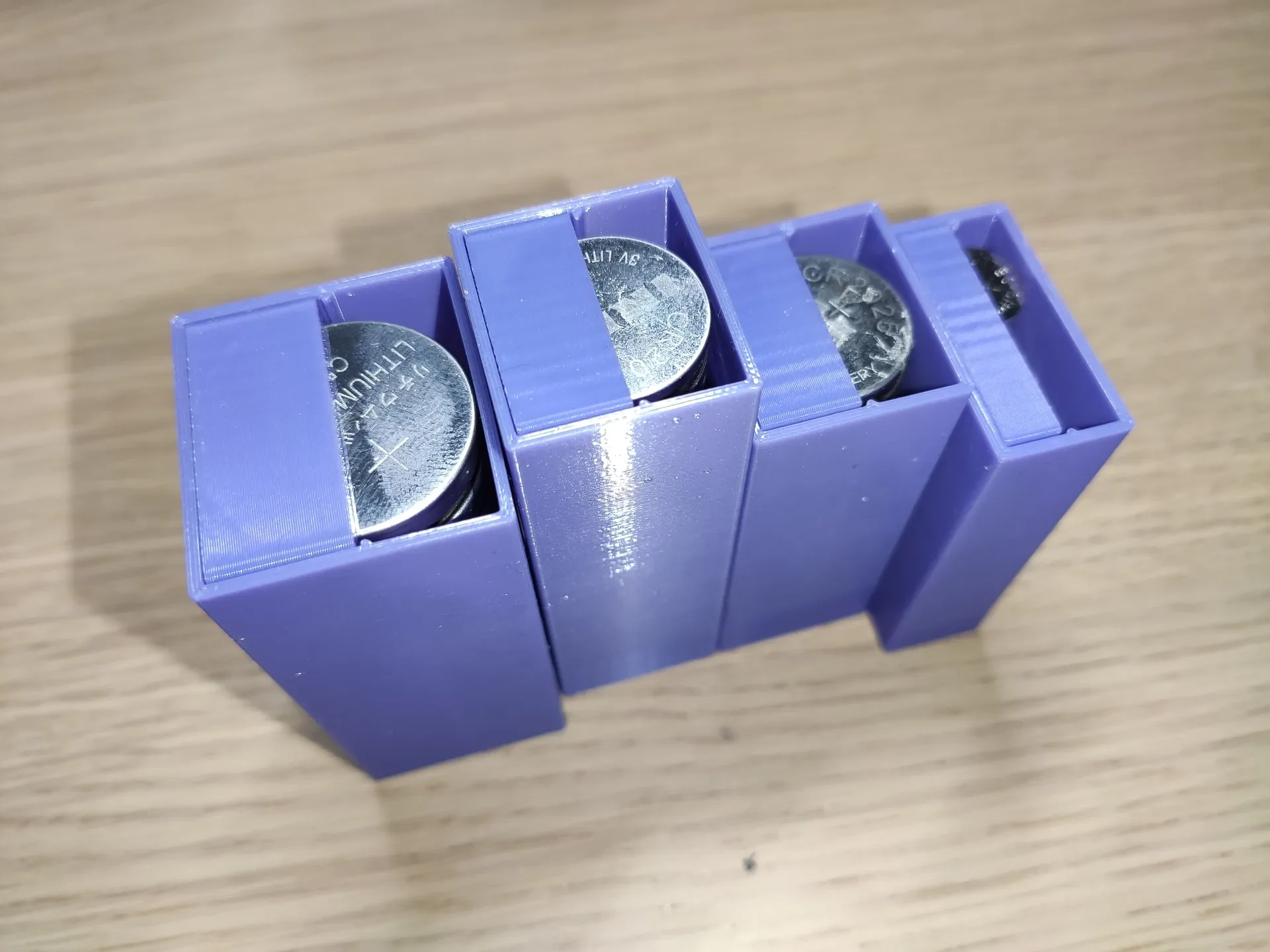

С распечатанными батарейными отсеками у меня проблем 0: все идеально соответствует этим значениям, а стойки на 100% хорошо держатся на месте при загрузке некоторых батарей, при этом без каких-либо сложностей их поставить на место (никуда «принуждать» не нужно). Но, конечно, ваш пробег может в��рьироваться (в зависимости от ваших настроек, нитей и т. д.), отсюда и необходимость провести небольшой тест с моделью «1х3».

История:

Новое в v2, по словам автора этой версии: я добавил дополнительный выступ возле задней части ножен, чтобы стойка защемлялась и, следовательно, не выскальзывала при опрокидывании. Размер выступа настраивается через исходный код OpenSCAD. Чтобы произошло защемление, долж��а быть установлена ​​батарея.
Новое в версии 3.0:

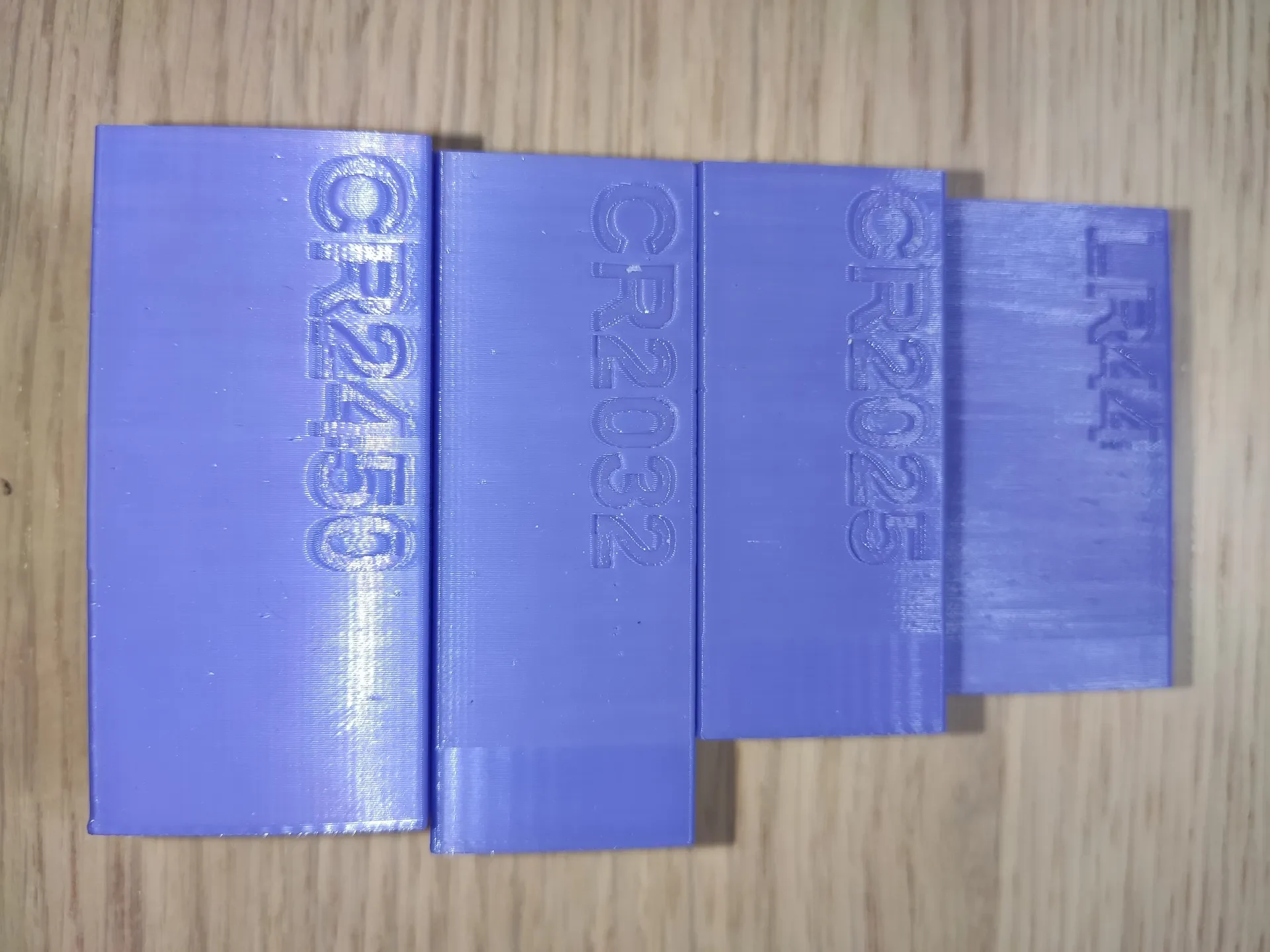

Этикетка на ножнах
Больше никаких «дыр» в нижней части стойки (добавлена дополнительная высота)

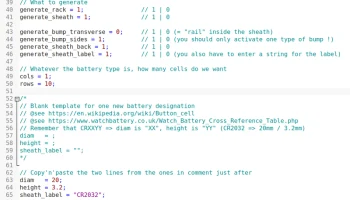

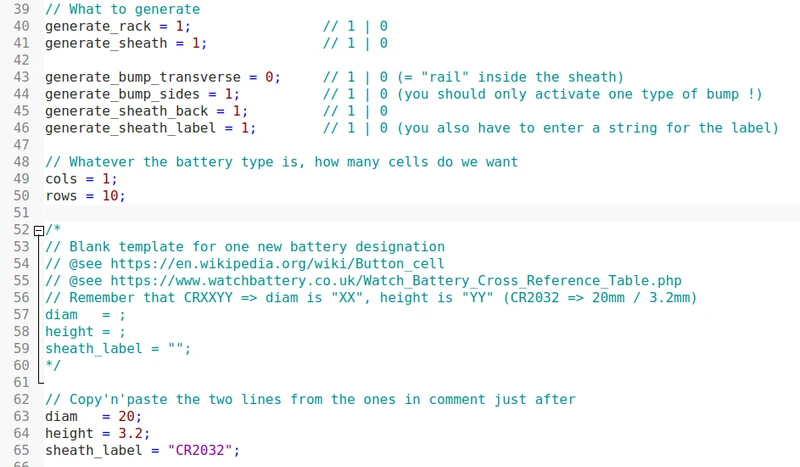

Переменные, чтобы упростить включение/отключение того, что необходимо отобразить.

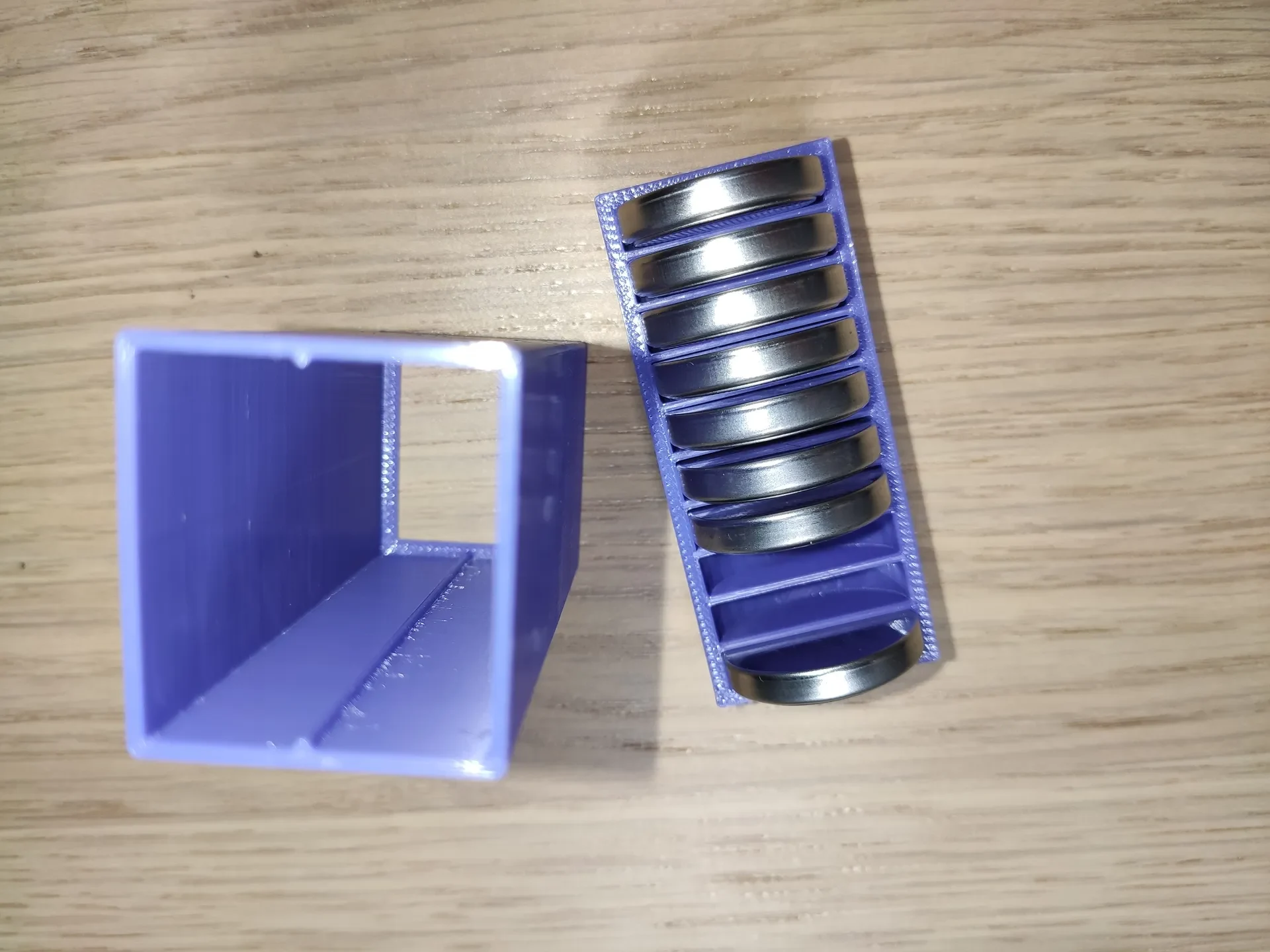

Рельсы по бокам чехла для лучшего удержания стойки на месте
Исправление одной ошибки, касающейся многоколонной оболочки (в v2 была неправильная ширина: «толщина» была посчитана слишком много раз, тогда как есть перекрытия)
Несколько дополнительных примеров других чехлов-батарей
Дополнительные комментарии в исходном коде для ясности/удобства модификации в будущем.
