Крышки клемм батарей для батарей M8 LiFePO4
Крышки клемм аккумуляторной батареи для аккумуляторов LiFePO4, на клеммах которых обычно используется болт M8.
Недавно я построил аккумуляторный блок для своего автофургона, состоящий из (3) аккумуляторов LiFePO4 емкостью 100 Ач, которые я купил на Amazon. Это отличные аккумуляторы, однако в комплект поставки не входят крышки клемм аккумуляторной батареи для болтов М8, удерживающих провода.
Я разработал эти крышки для прижима, и они должны плотно прилегать (в зависимости от ваших настроек печати), однако я также спроектировал в них прорезь для вставки стержневого магнита 25x5x3 мм (обычный размер магнита), который после установки также поможет удерживать крышки. В этом слоте для магнита также имеется небольшое отверстие на другой стороне на случай, если вы захотите вытолкнуть магнит обратно. Магнит будет трудно вставить, так как он плотно прилегает.
Они не предназначены для полного закрытия клеммы аккумулятора и болт�� и не предназначены для предотвращения ржавчины или коррозии клемм. Я сделал это, чтобы предотвратить контакт металлических предметов с клеммами аккумулятора (мой аккумуляторный ящик сделан из металла и имеет металлические болты, винты и т. д., которые могут ослабнуть, когда мой дом на колесах едет по ухабистым дорогам).
Особенности
Версии с позитивным и негативным дизайном для облегчения идентификации на случай, если вы не хотите печатать их в двух разных цветах (красном и черном).
Разъем для стержневого магнита 25x5x3 мм, который помогает удерживать их на клемме аккумулятора.
В гнезде для магнита есть отверстие для штифта, позволяющее вытолкнуть магнит обратно, если вам нужно.
Запрессовка должна прилегать плотно, если калибровка печати верна, а болт M8 имеет стандартный размер головки.
Подходит для большинства размеров проводов примерно до 1 AWG. Может подойти больше, но я использую провод 1 AWG, и у него есть немного места для маневра.
Дизайн с открытым исходным кодом, не стесняйтесь делать ремиксы и делать лучшую версию, но, пожалуйста, не продавайте на коммерческой основе.
Настройки печати
Печатайте в той же ориентации, в которой он загружается, подставки не требуются.
Разработан для PETG.
Из-за пластической усадки/деформации он может не подходить для других материалов, таких как PLA/ABS/ASA/POLY и т. д. и может потребоваться настройка масштабирования в слайсере.
Высота слоя 0,20 мм — это хорошо.
3-4 стены для прочности.
Инструкции по сборке
После печати вставьте стержневой магнит размером 25x5x3 мм в паз (при желании; рекомендуется).
Вставьте магнит до упора (вставьте его с помощью небольшого шестигранного ключа).
Гнездо для магнита должно быть очень плотно прилегать, и магнит не должен выпадать, но если он кажется незакрепленным на вашем принтере из-за калибровки принтера, вы можете добавить немного суперклея.

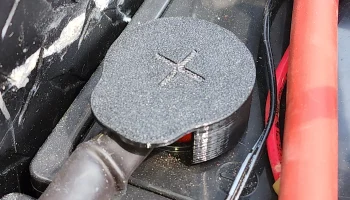

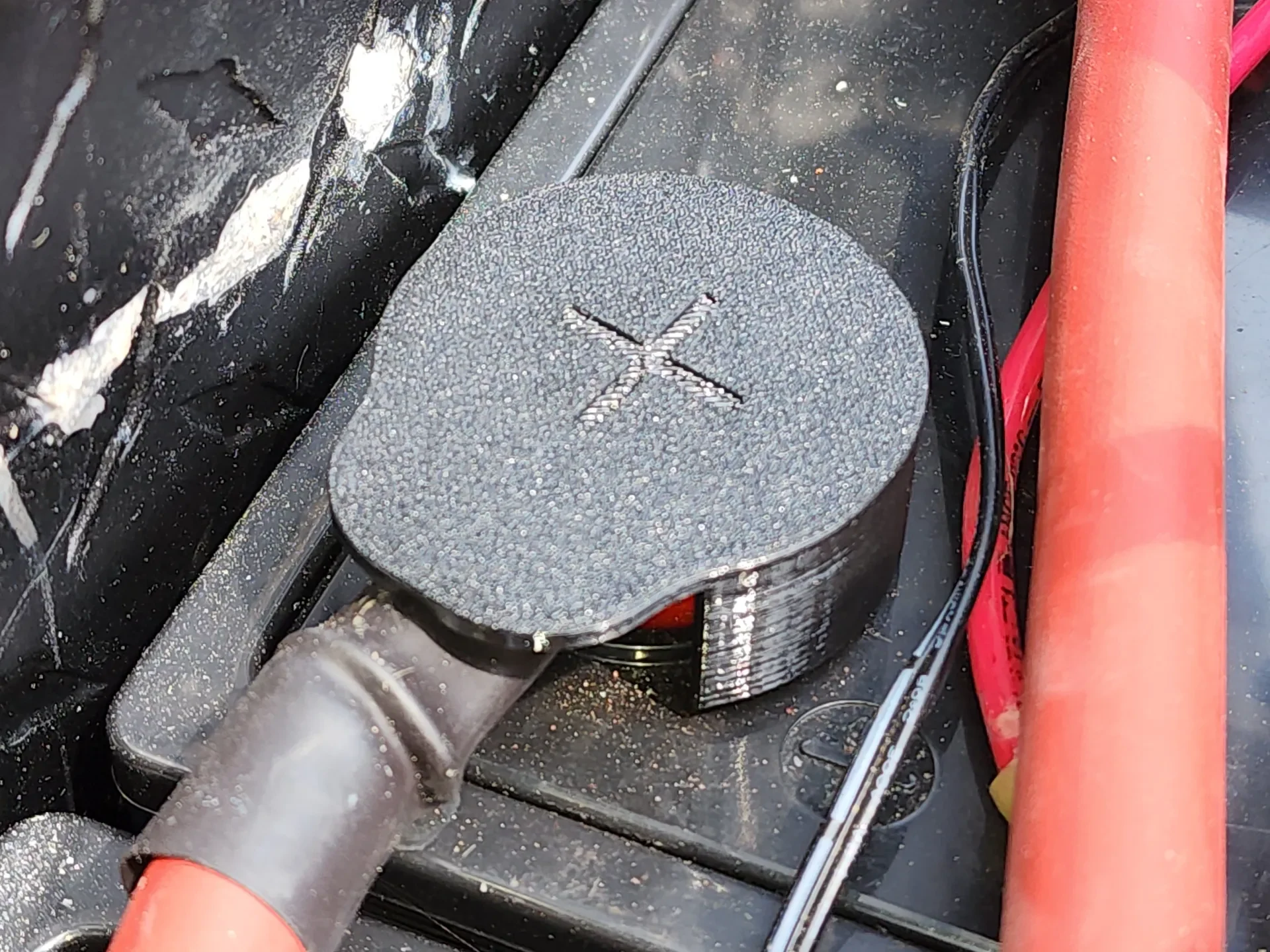

Наденьте крышку клемм аккумулятора на клемму аккумулятора. Он должен плотно прилегать и может потребовать небольшого усилия.
Ес��и вам кажется, что он не подходит, возможно, вам придется увеличить или уменьшить отпечаток на 2-3 процента с помощью программного обеспечения для нарезки.
Вы можете снять магнит, вставив небольшой гвоздь или мини-отвертку в отверстие спереди, чтобы вытолкнуть магнит.
Другие примечания
Магнит может ничего не сделать, если болт клеммы аккумулятора не стальной. Пожалуйста, проверьте любой магнит на болте, прежде чем заказывать для этого коробку стержневых магнитов.
Файлы STEP включены для ремиксов. Не стесняйтесь делать ремиксы. Никакого коммерческого использования.
