PARKSIDE X20V_Team Разъем для аккумулятора с выходом пос...
Обновление: 13 января 2022 г. добавлены детали для лучшего захвата пальцами.
Это еще одна версия держателя разъема выходного питания постоянного тока 5,5x2,1 мм.
Чтобы подключить аккумулятор Parkside, вам понадобится любое из этих двух:
70578-parkside-x20v или
70648-Парксайд-x20В. Вам нужен только Base_01Ni_v1.1.STL и соответствующий нарезанный файл.
Все различные комбинации можно увидеть в прикрепленном файле PDF: Аккумуляторная система Parkside (размещена в разделе «Загрузить»).

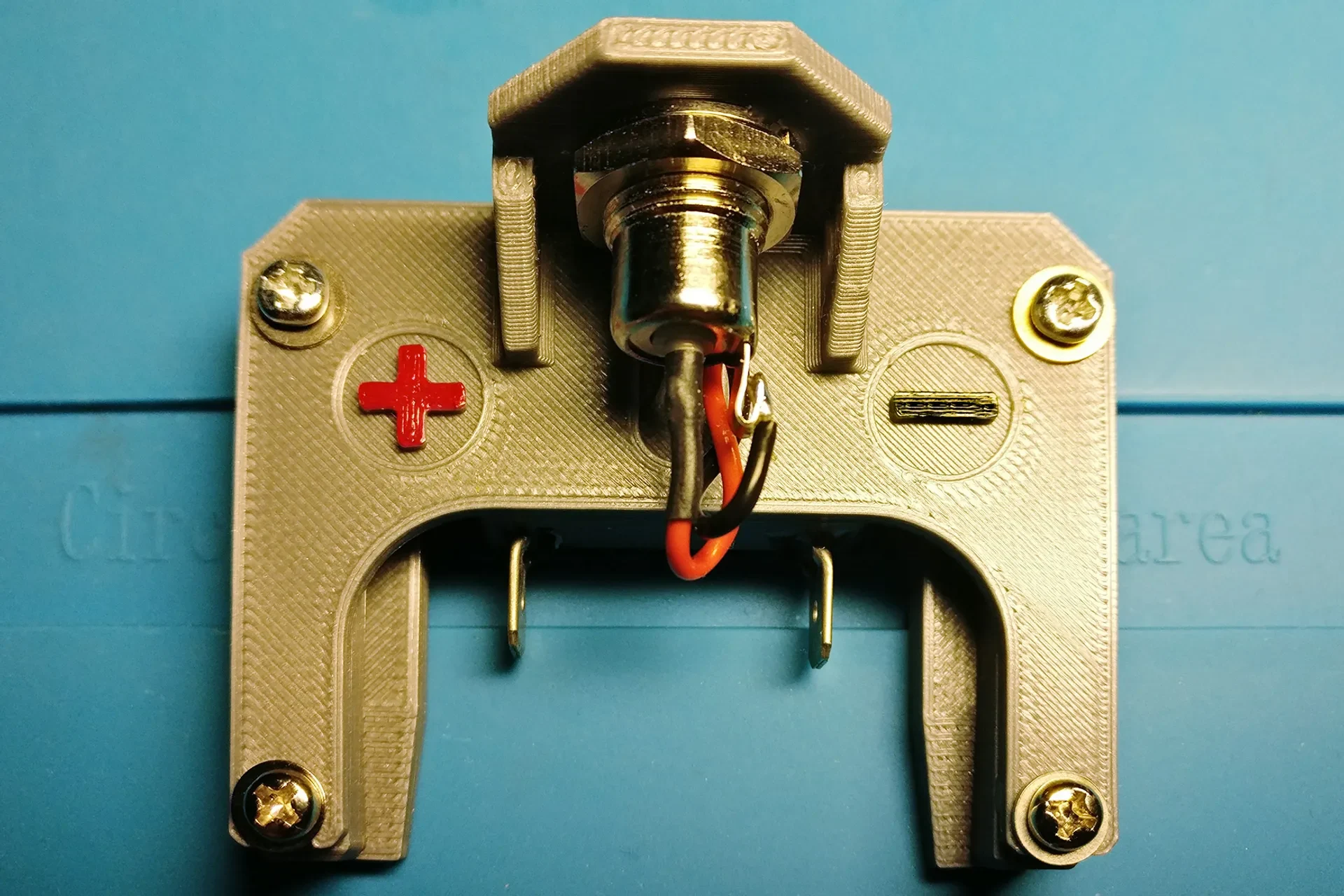

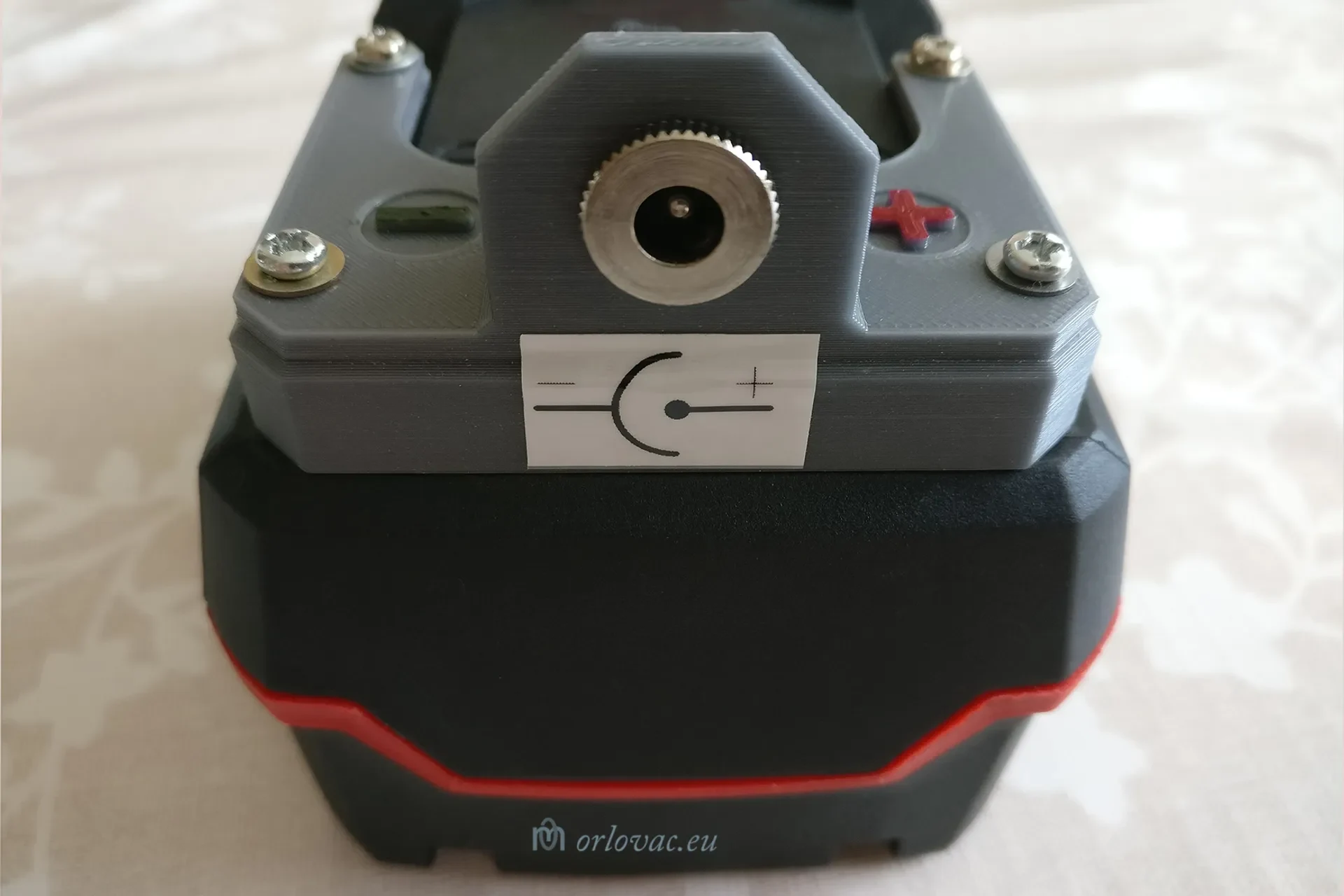

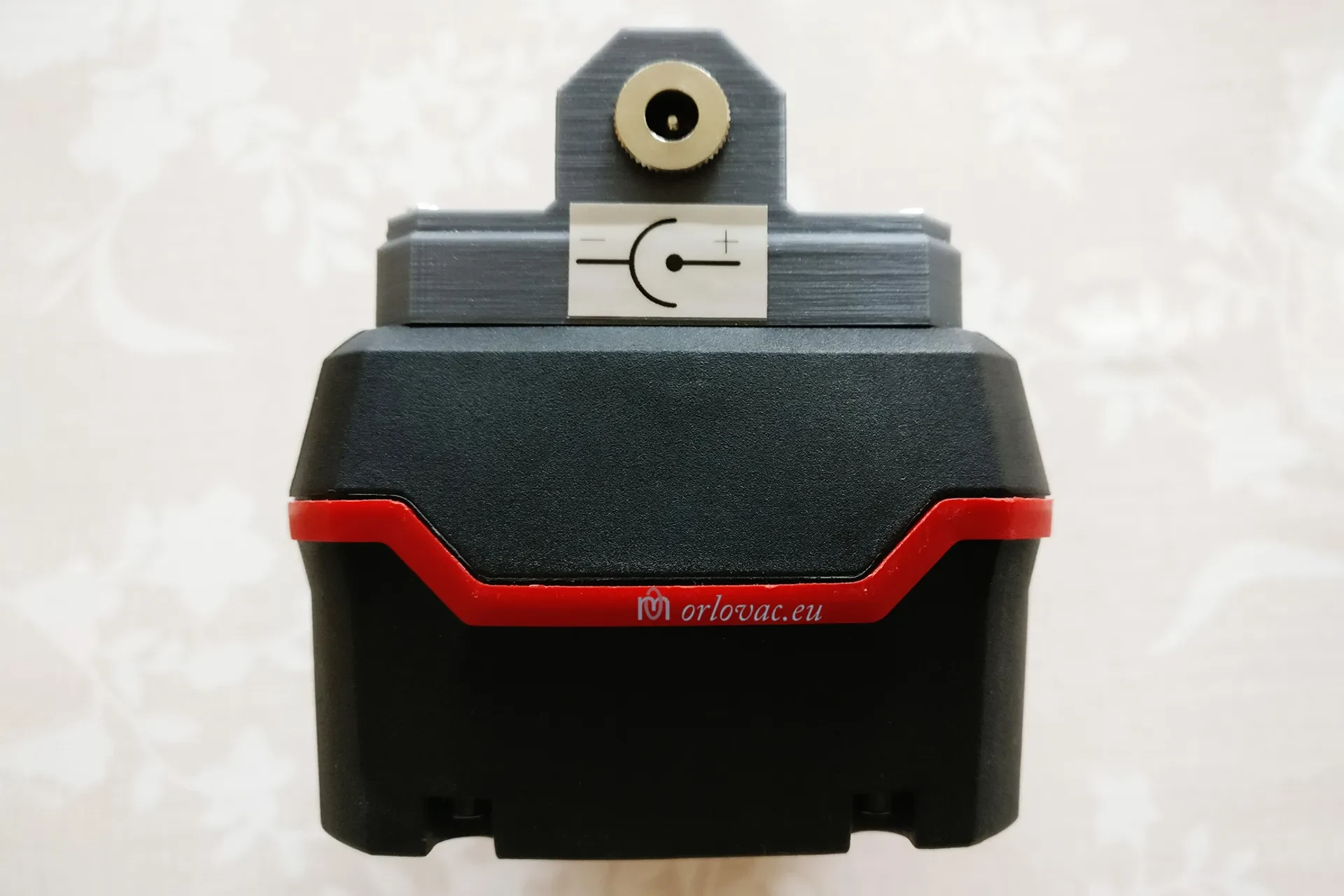

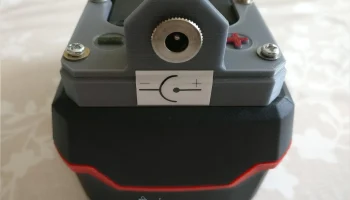

Это не мощный разъем, но он очень распространен. Текущие номиналы варьируются от неуказанных до 5А. Это разъем не более 3 А, особенно для 24 В. Если вам нужен более высокий номинальный ток, используйте вариант с металлическим корпусом, как вы можете видеть на моих фотографиях. Я распечатал информационную этикетку, расположенную рядом с выходным разъемом, где (для меня) цилиндрическая клемма — это клемма "-", а контакт посередине — клемма "+".

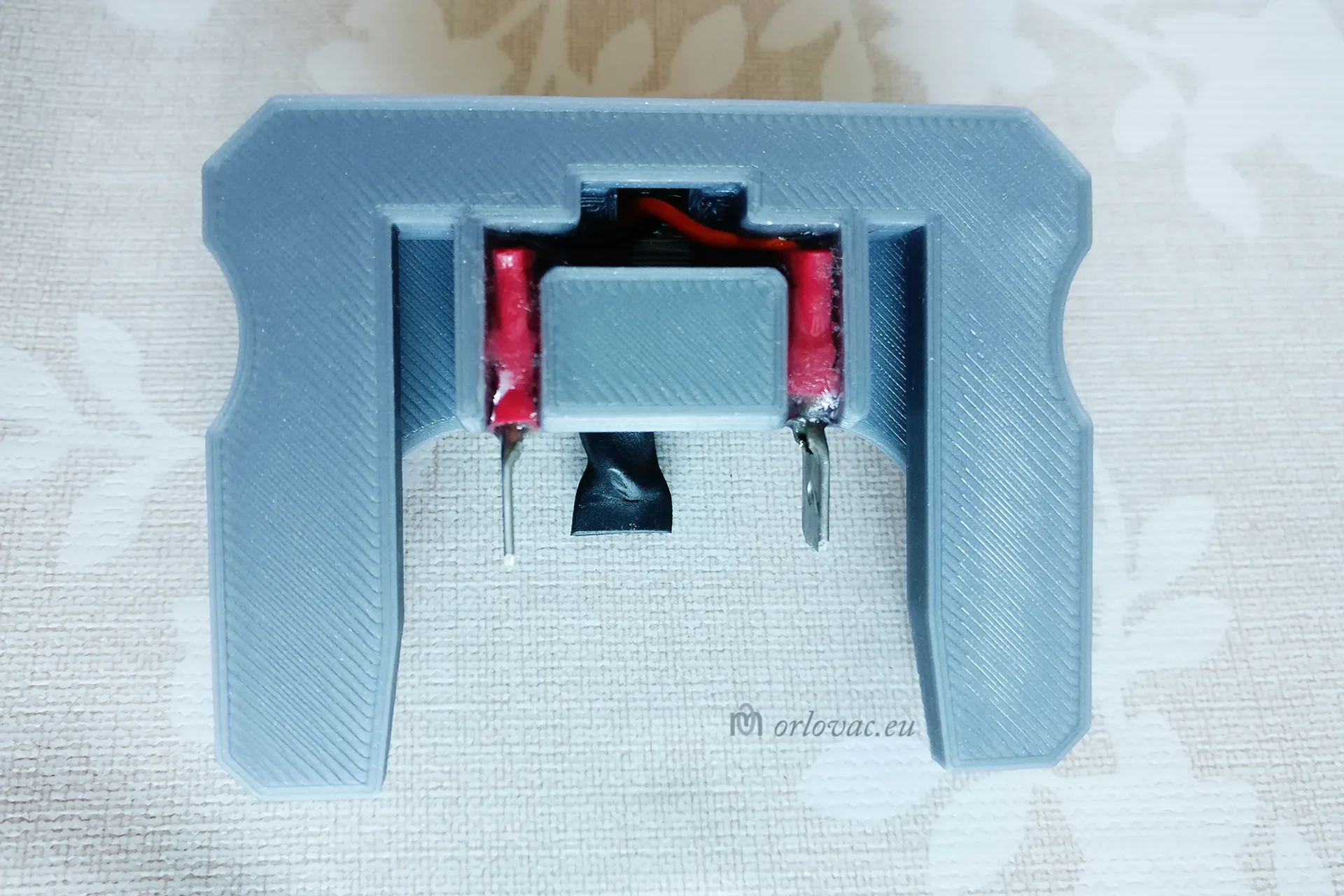

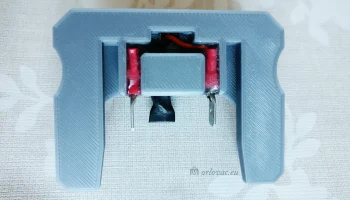

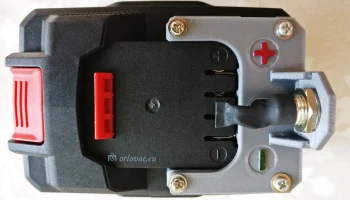

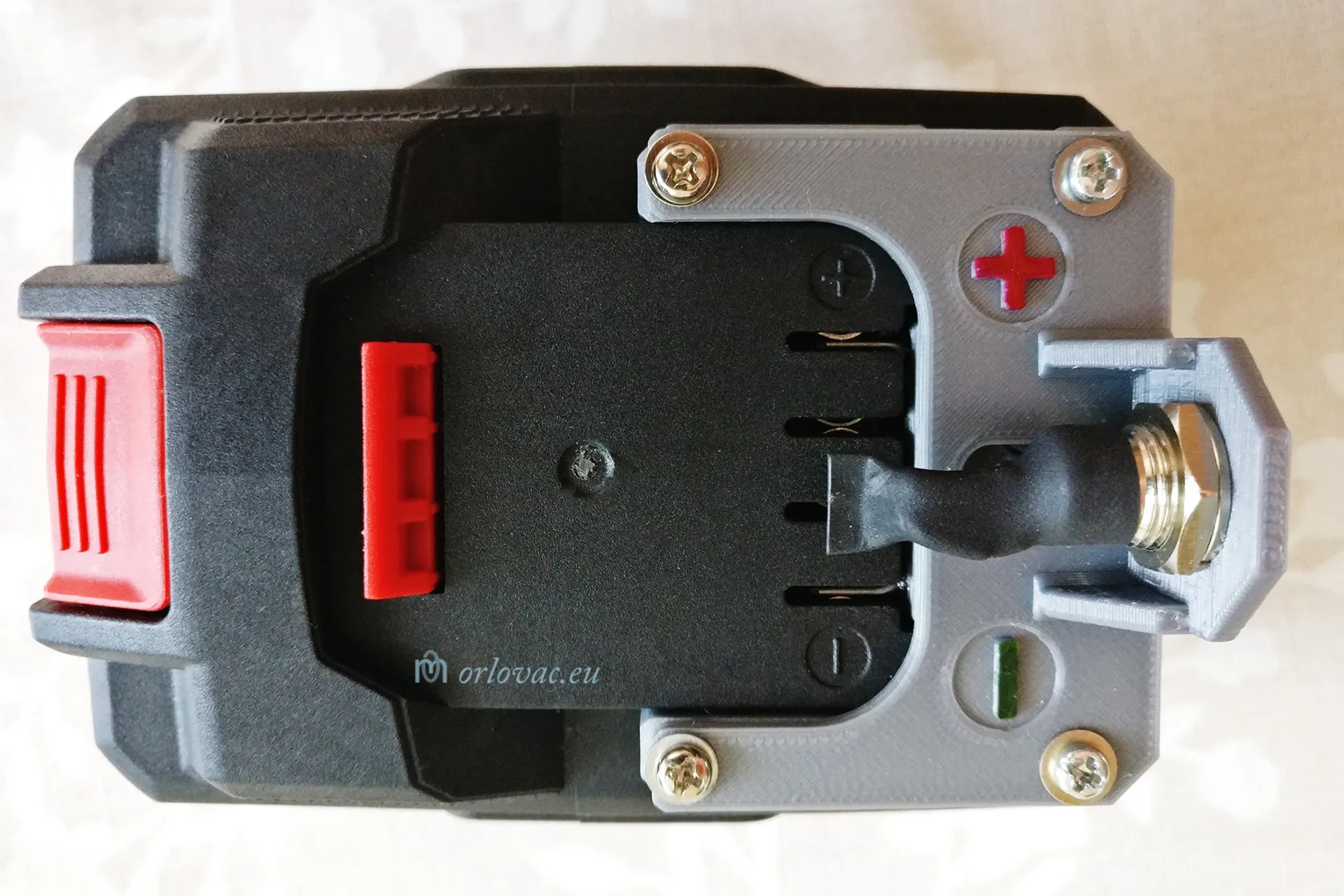

Просто используйте любой из разъемов основной батареи: Base_01F_v1.1 или Base_01Ni_v1.1 и установите этот держатель на один из них. Подключение осуществляется оранжево-черным проводом AWG20 (0,5 мм2). Защитите места пайки на цилиндрическом разъеме термоусадочной трубкой.

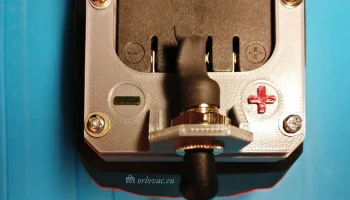

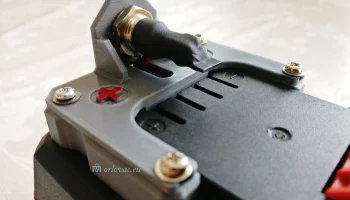

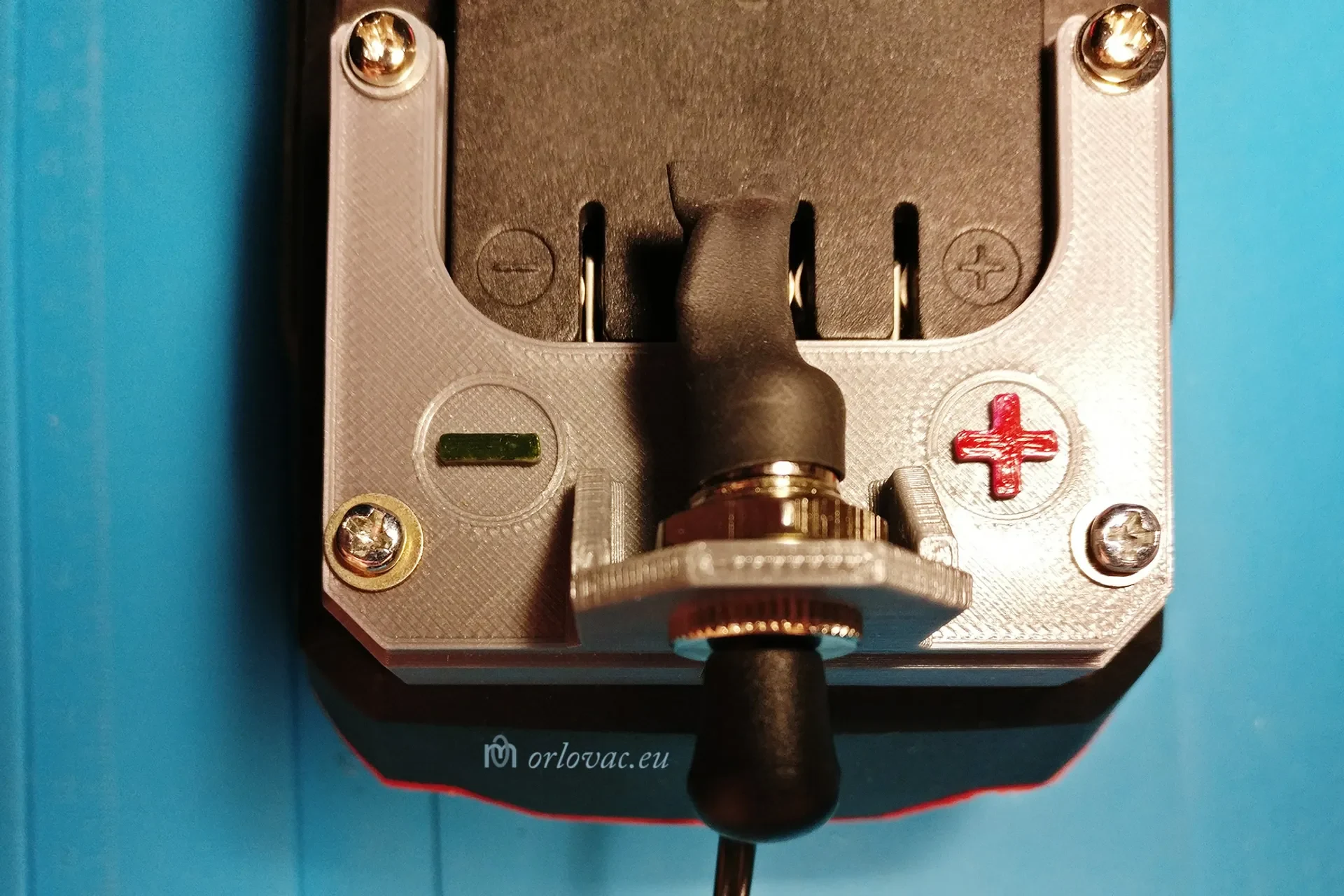

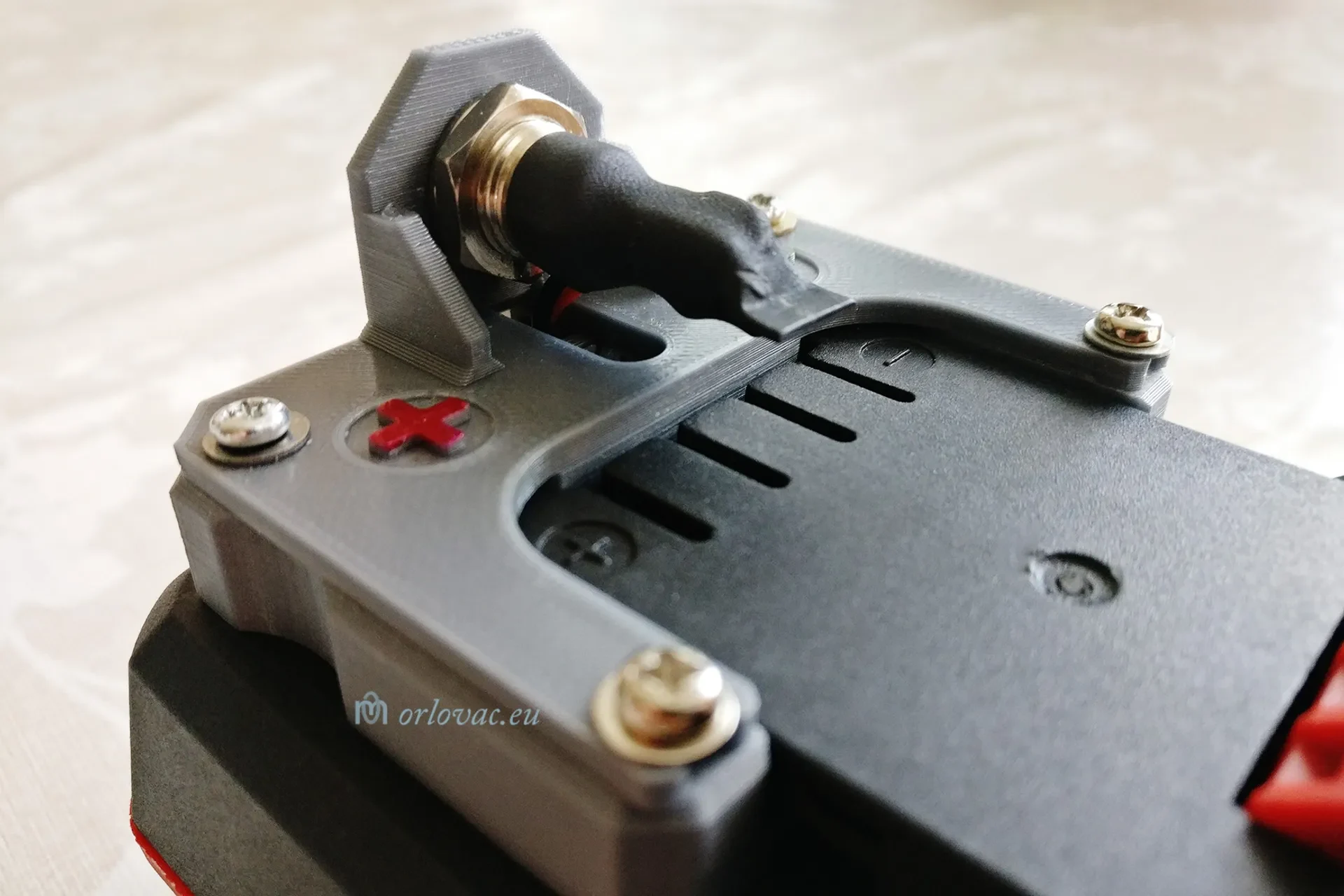

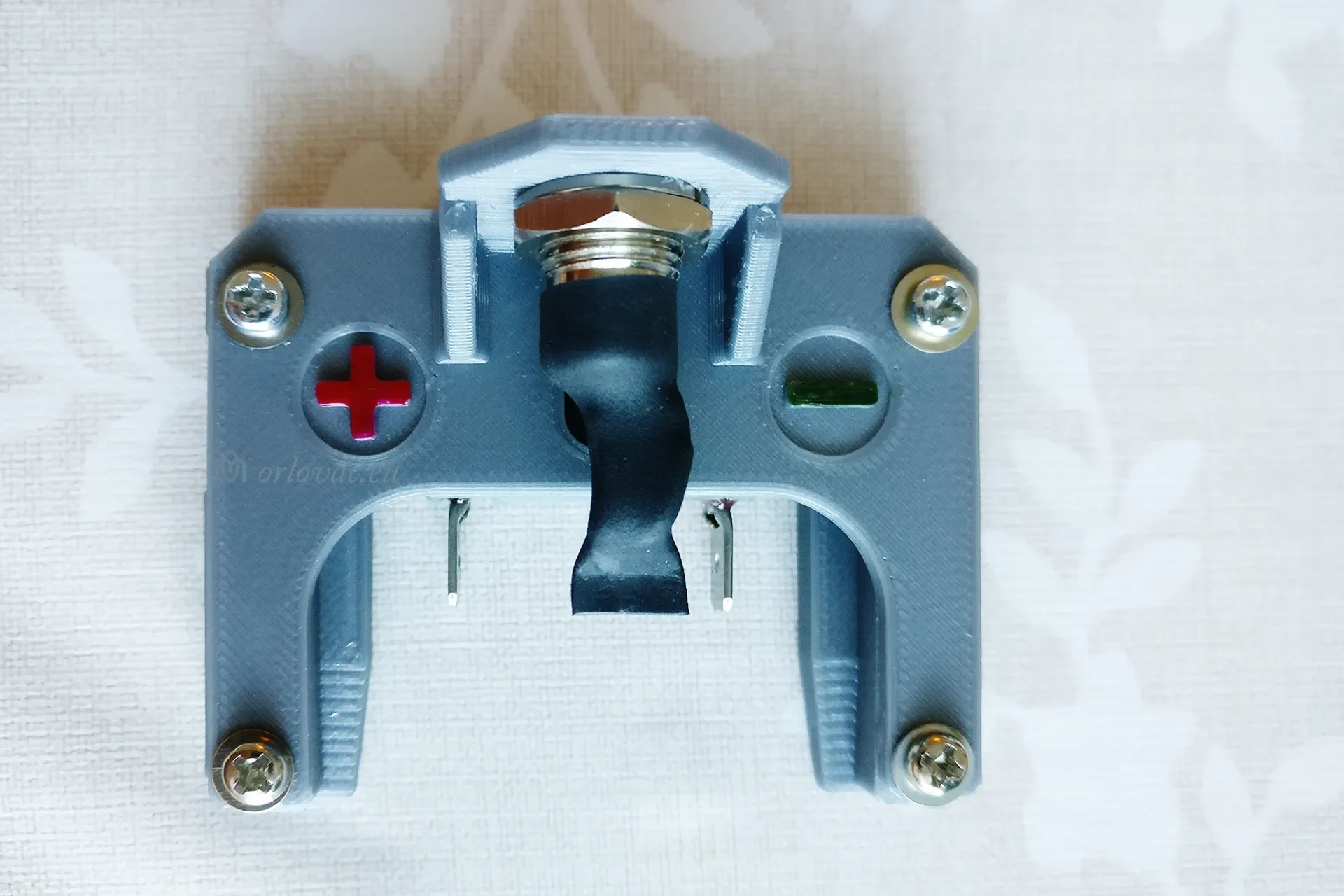

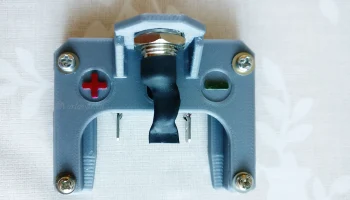

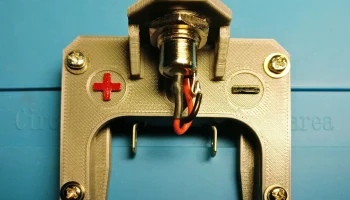

Я покрыл знаки + и — на печатной части лаком для ногтей, красным для клеммы "+" и черным для клеммы "-". При нарезке возможен перерыв в изменении цвета.

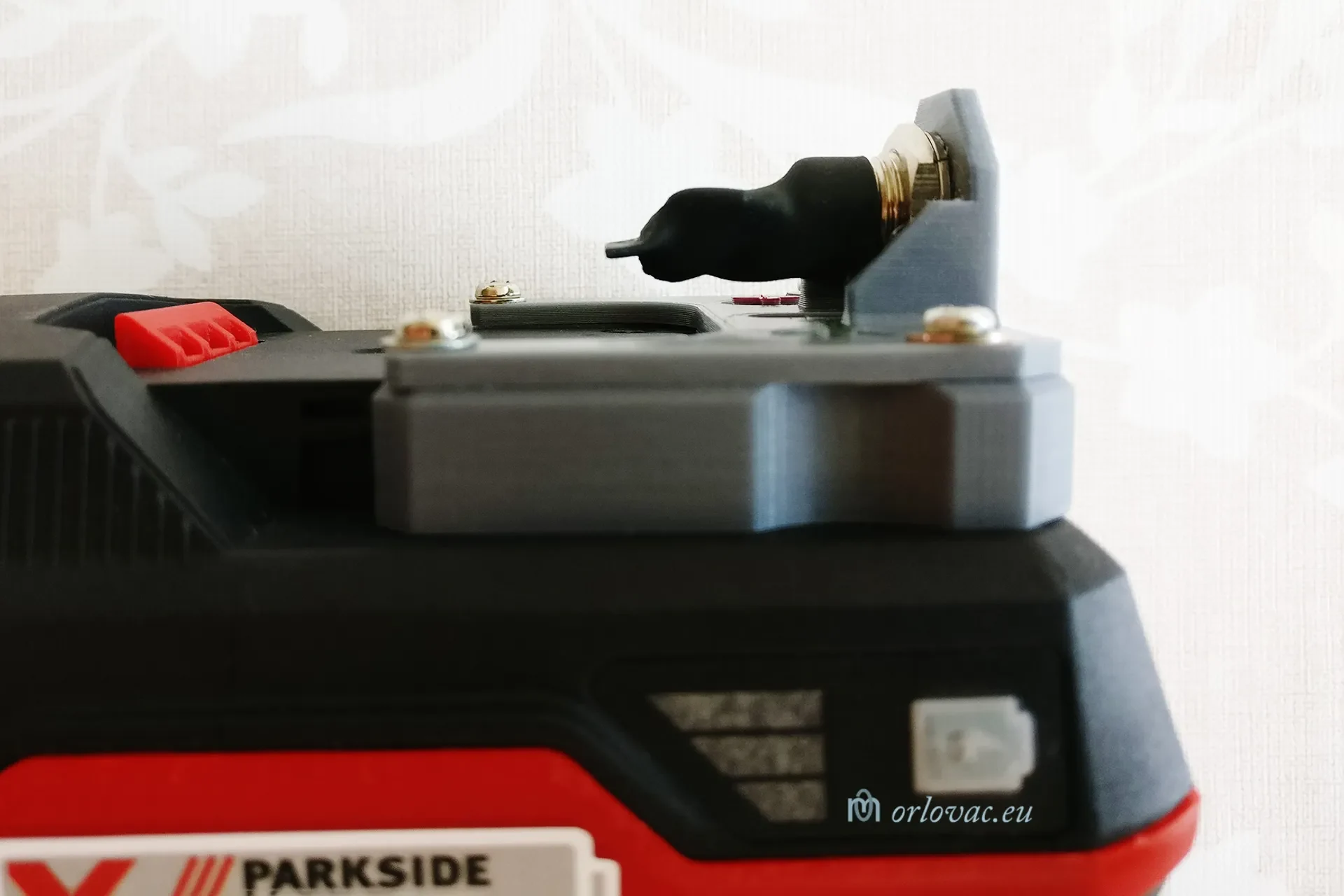

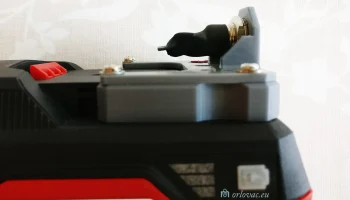

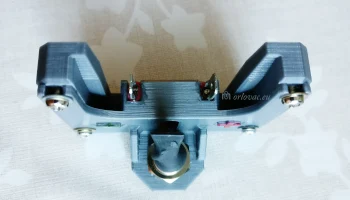

Это просто: просто следуйте предоставленным изображениям, чтобы собрать его.
Требуются четыре винта M3 или пластинчатые винты. Шайбы не являются обязательными.
Чтобы распечатать эту информацию, вам не нужны вспомогательные материалы.
