Старый аккумуляторный блок Bosch 14,4 В на выдвижной акк...

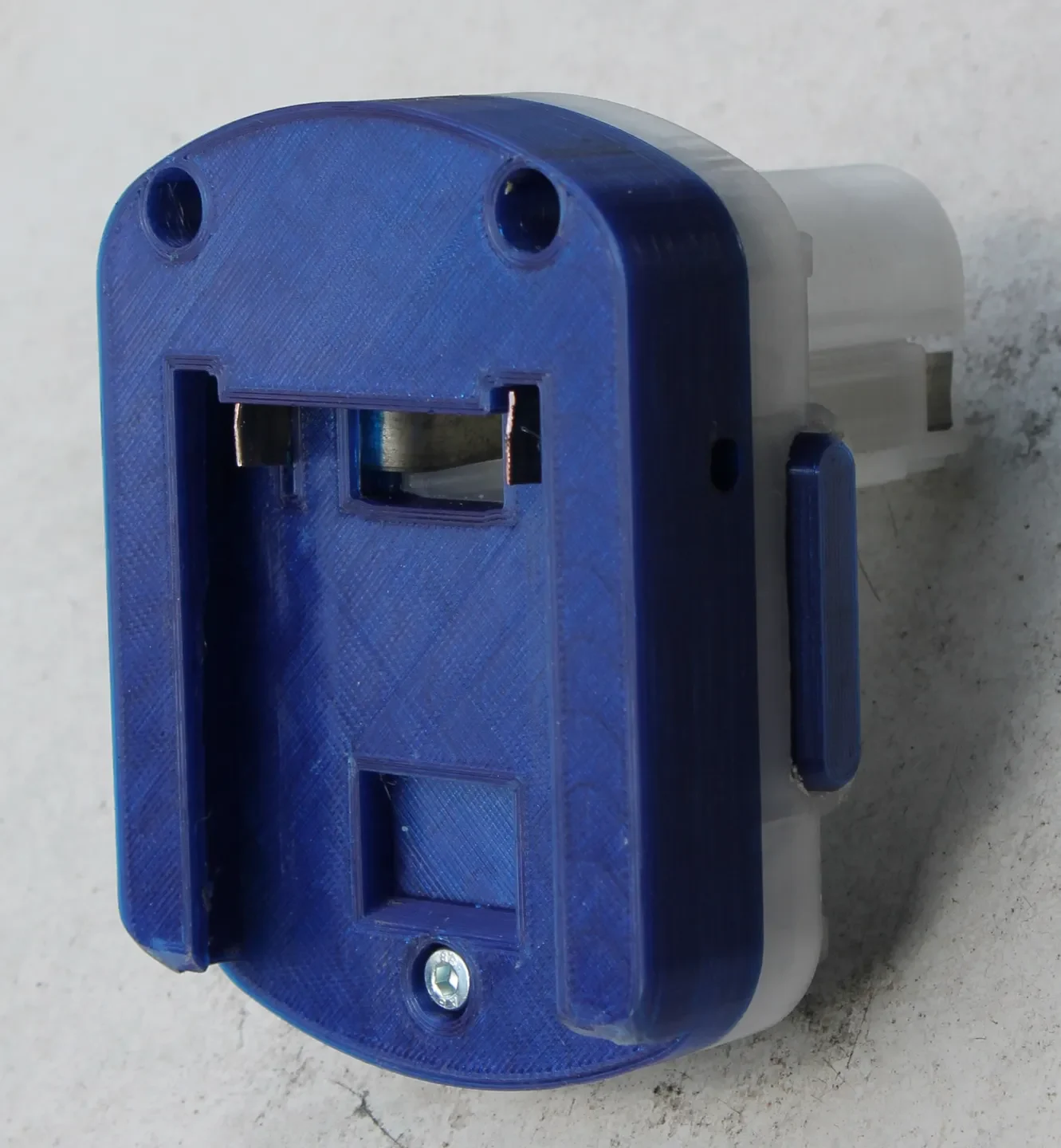

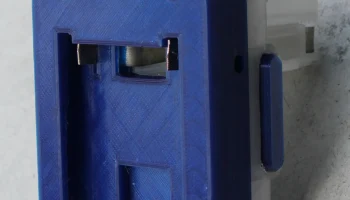

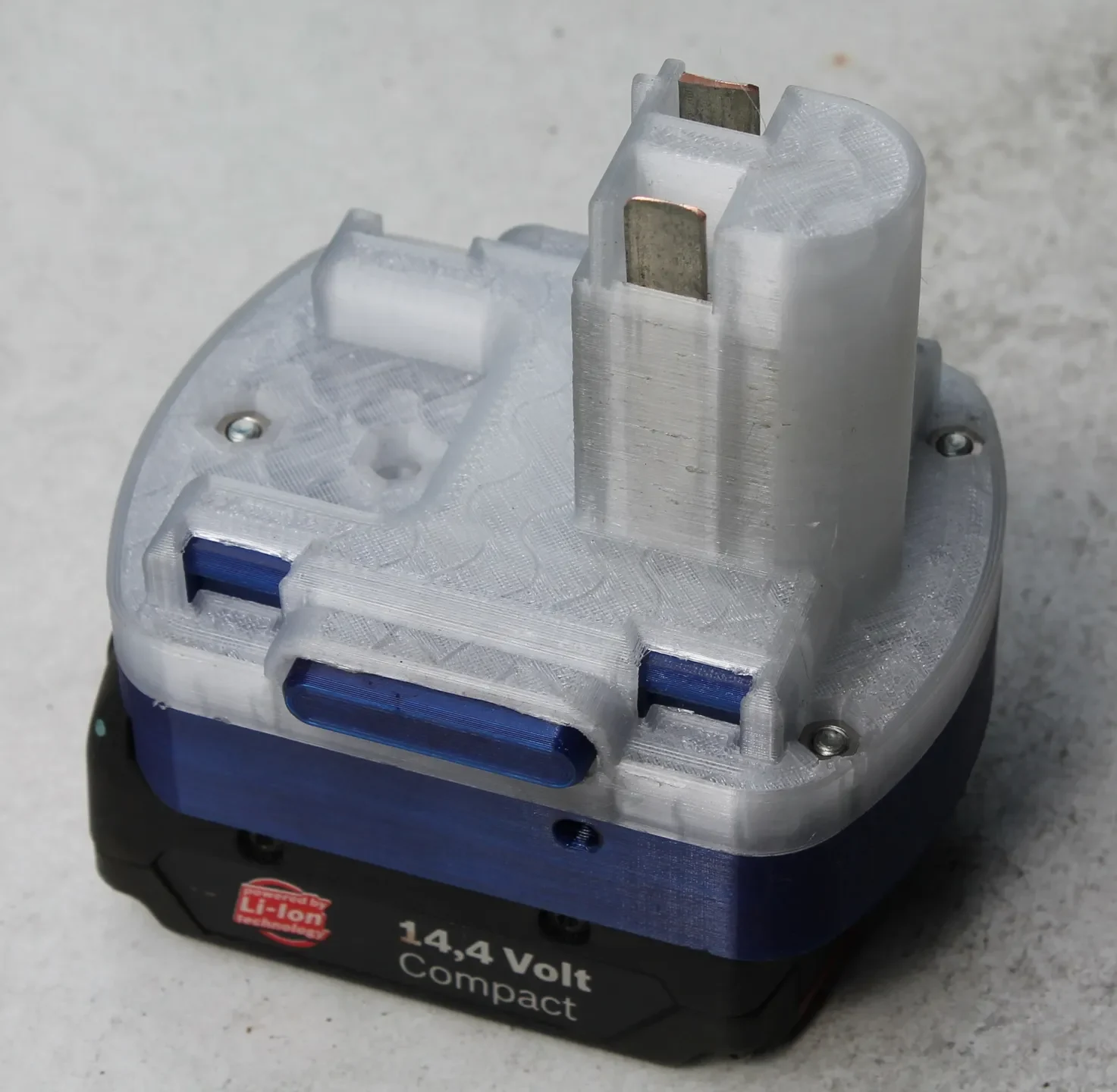

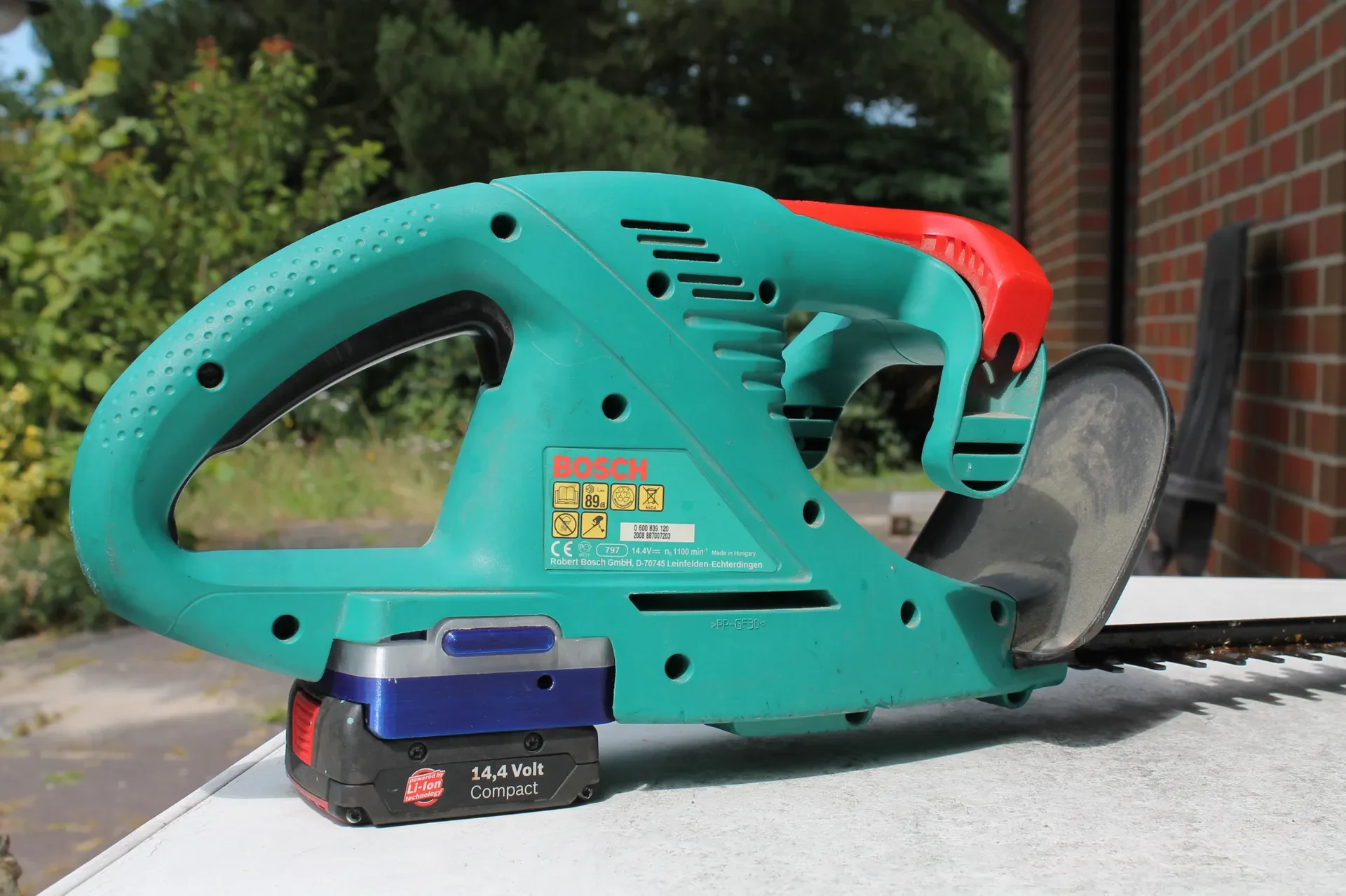

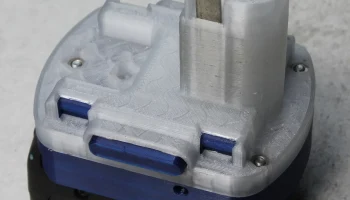

У меня есть старые устройства BOSCH, для которых нужны старые NiMH аккумуляторы на 14,4 В от BOSCH (форма O, 2607335850). Я разработал этот адаптер таким образом, чтобы вместо него можно было использовать стандартные профессиональные аккумуляторы BOSCH (GBA-18V).

Обратите внимание, что BOSCH переименовала систему 14,4 В в 18 В. Любое устройство/батарея на 14,4 В по-прежнему полностью совместимо с системой 18 В.

Я только что добавил дополнительное отверстие для винта в адаптер BOSCH form-o (2607335850) от nessatse (https://www.thingiverse.com/thing:3107232), чтобы оно не конфликтовало с механизмом надвижения аккумуляторных блоков BOSCH GBA. Держатель GBA-18V — это модификация держателя Simhopp (https://www.thingiverse.com/thing:2007996). Я просто внес в него некоторые изменения, чтобы он подходил к адаптеру Нессацес.

Я использовал медную полоску (1 х 10 мм), достаточно мягкую, чтобы можно было продеть ее в прорези. Однако вы также можете использовать латунные полоски и просто соединить их с помощью металлического режущего винта сбоку. Если вы хотите согнуть, вы также можете отрезать перемычку адаптера GBA, чтобы освободить больше места.

Вам понадобятся 3 винта M4 (длина 10 мм) и 3 гайки M4. Кроме того, вам понадобится пружина для механизма кнопки. Более подробную информацию об этом можно найти на странице www.thingiverse.com/thing:3107232.

Распечатать инструкции

Я напечатал с шириной экструзии 150%, 3 периметрами и заполнением 10%. Bosch-formO-14.4-adapter.stl — единственная модель, которую я напечатал с опорами.
