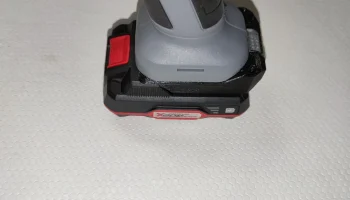

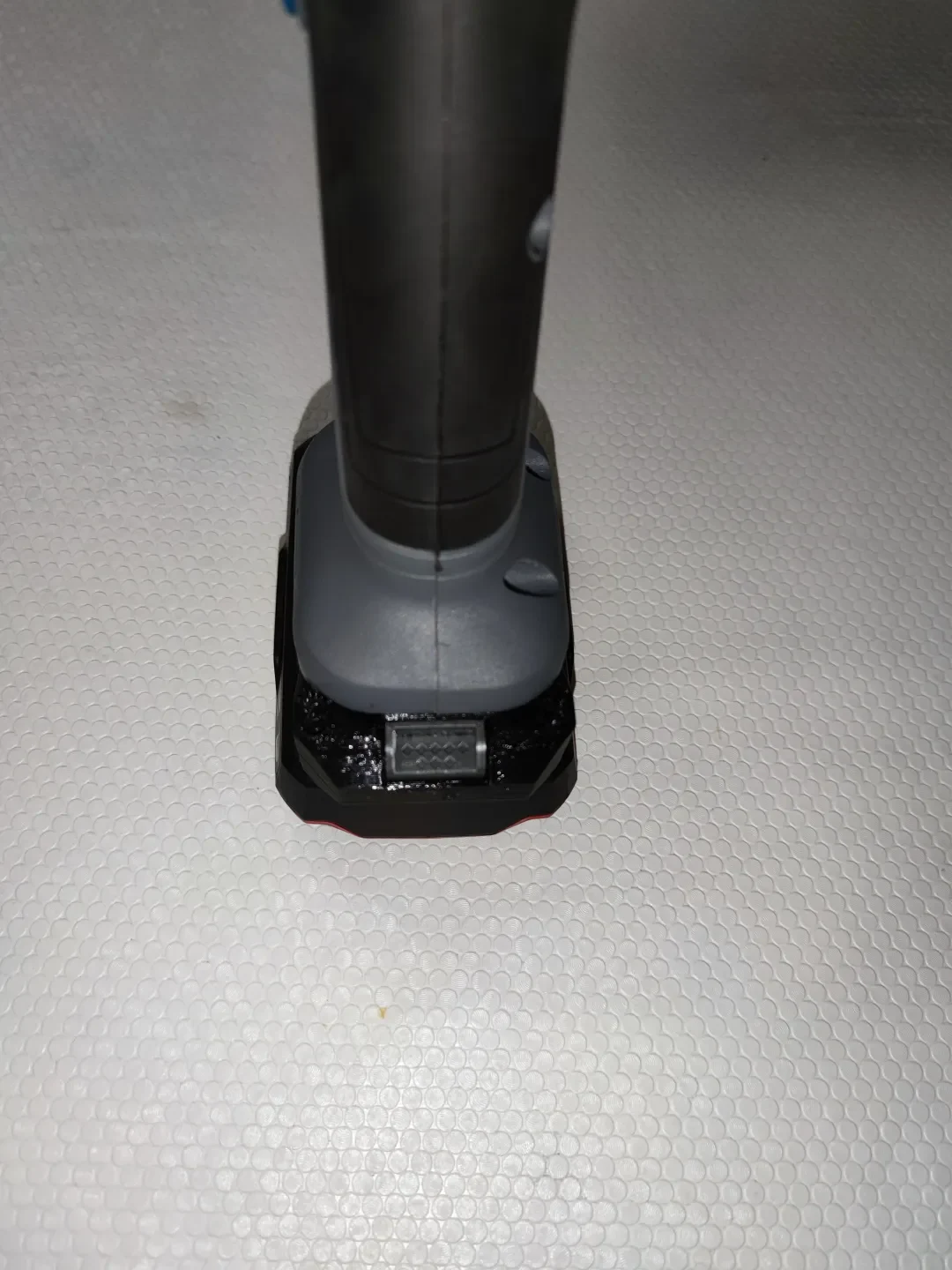

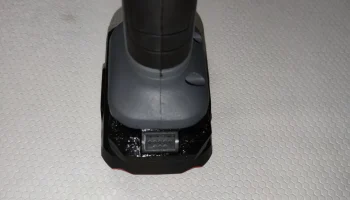

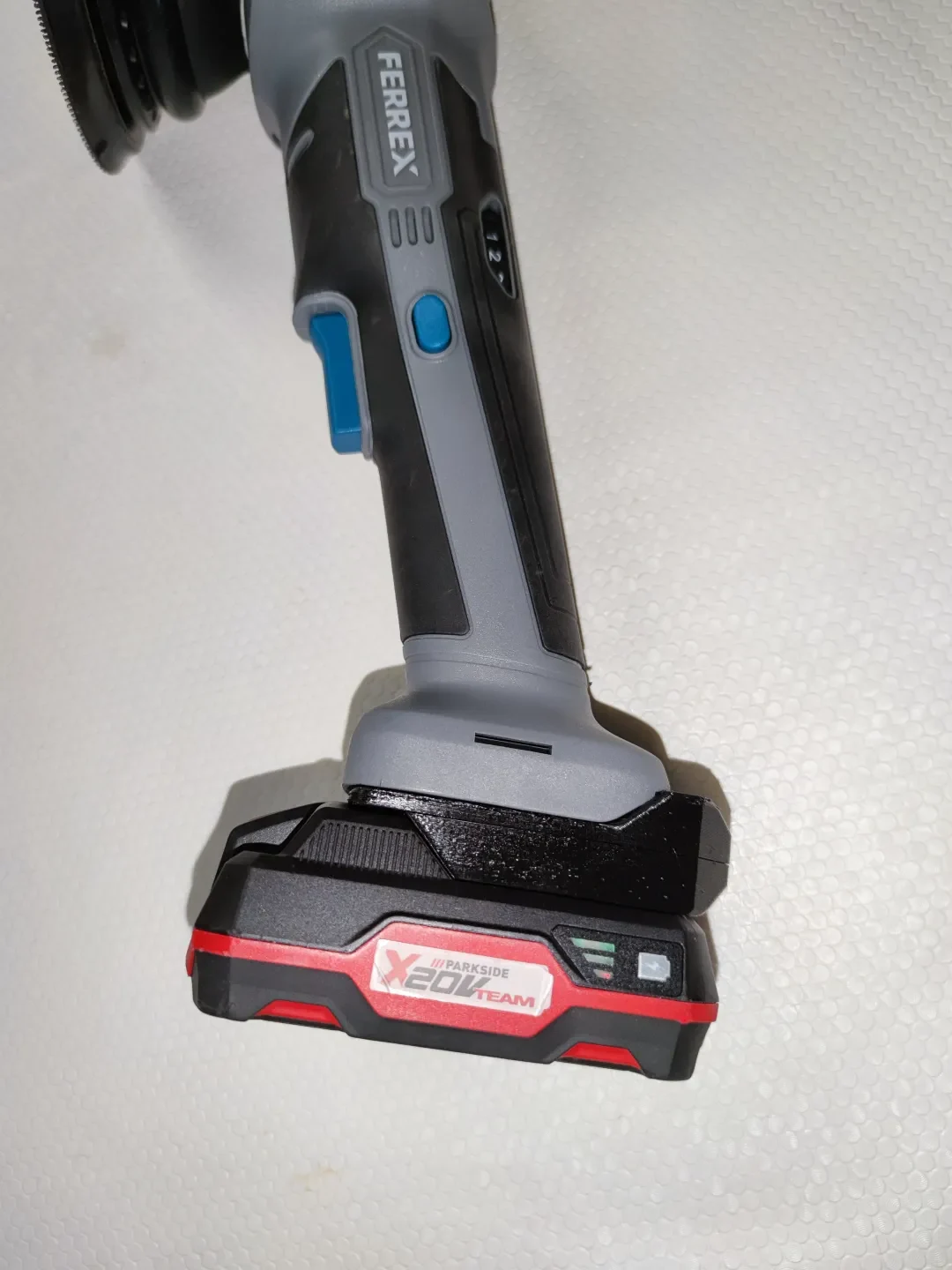

Аккумулятор Parkside X20V в инструменте Ferrex (с входом...
Все детали были напечатаны PETG с разрешением 0,28 мм и с подставками.

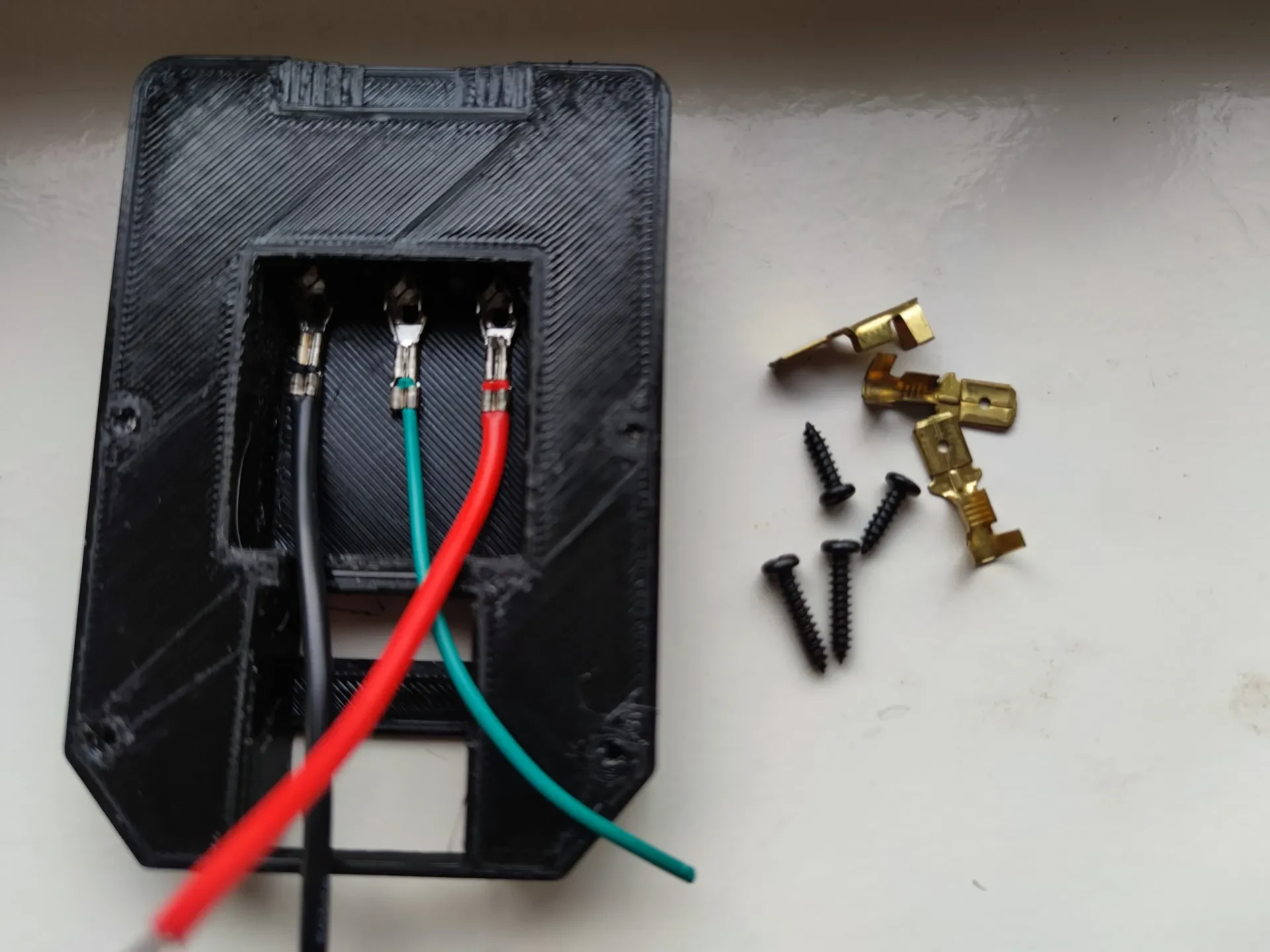

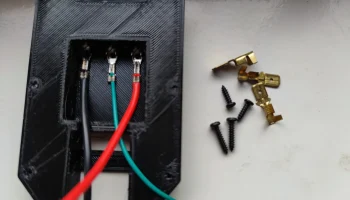

Помимо распечатанных деталей вам понадобятся 4 винта, идентичные тем, что на фото, плюс 3 клеммы BX2091C.
www.aliexpress.com/item/1005004612347066.html?spm=a2g0o.order_list.order_list_main.5.21ef18029GUYot
и 3 штыревых разъема Spade 6,3 мм.

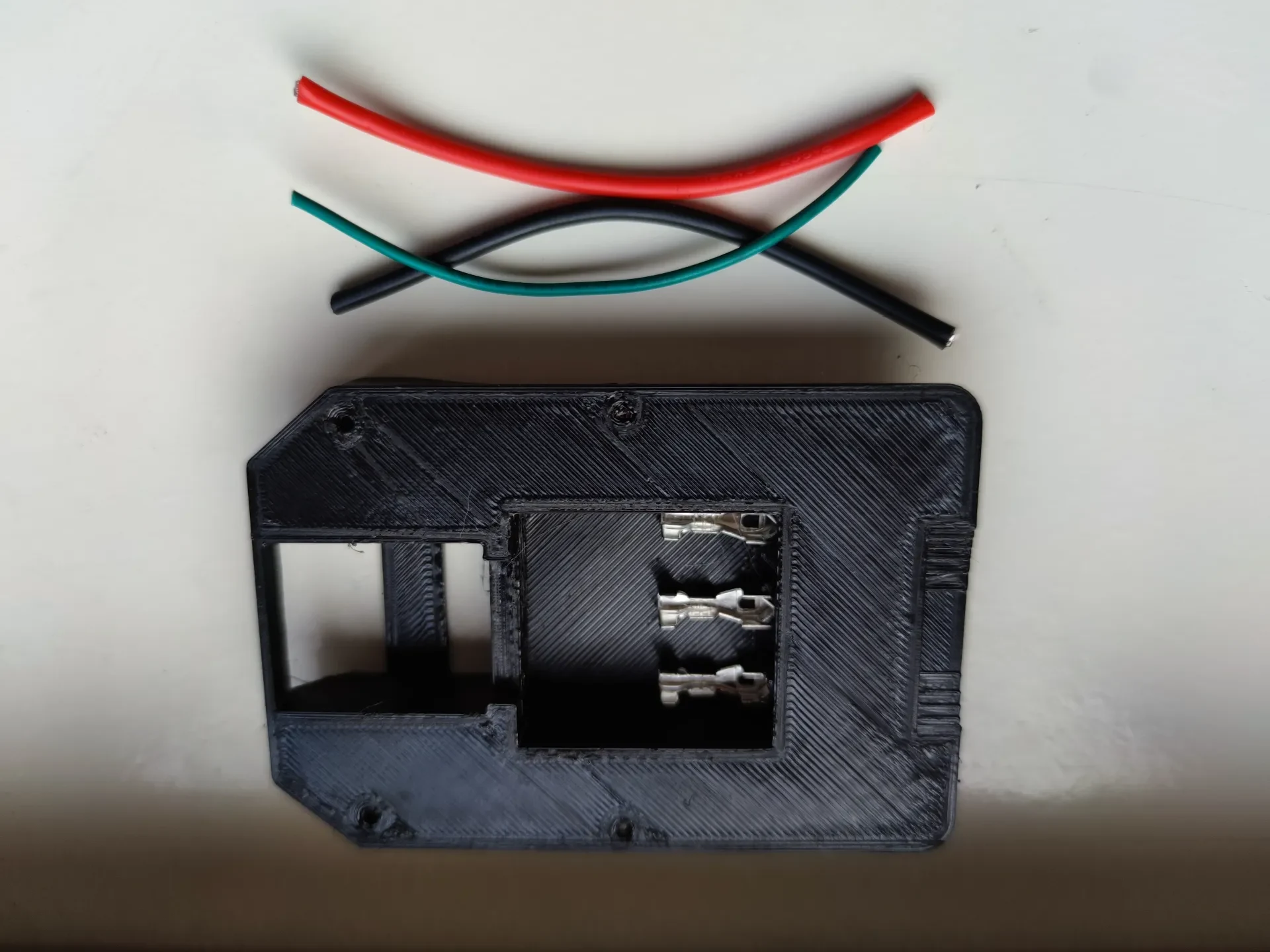

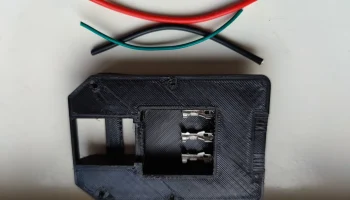

Также понадобятся три провода около 70 мм.
Положительный и отрицательный провода должны быть 16AWG. Третий провод может быть тоньше, так как он служит для передачи сигнала датчика температуры и не требует значительного тока.

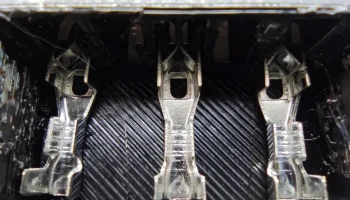

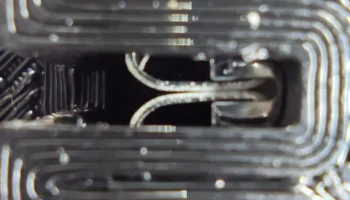

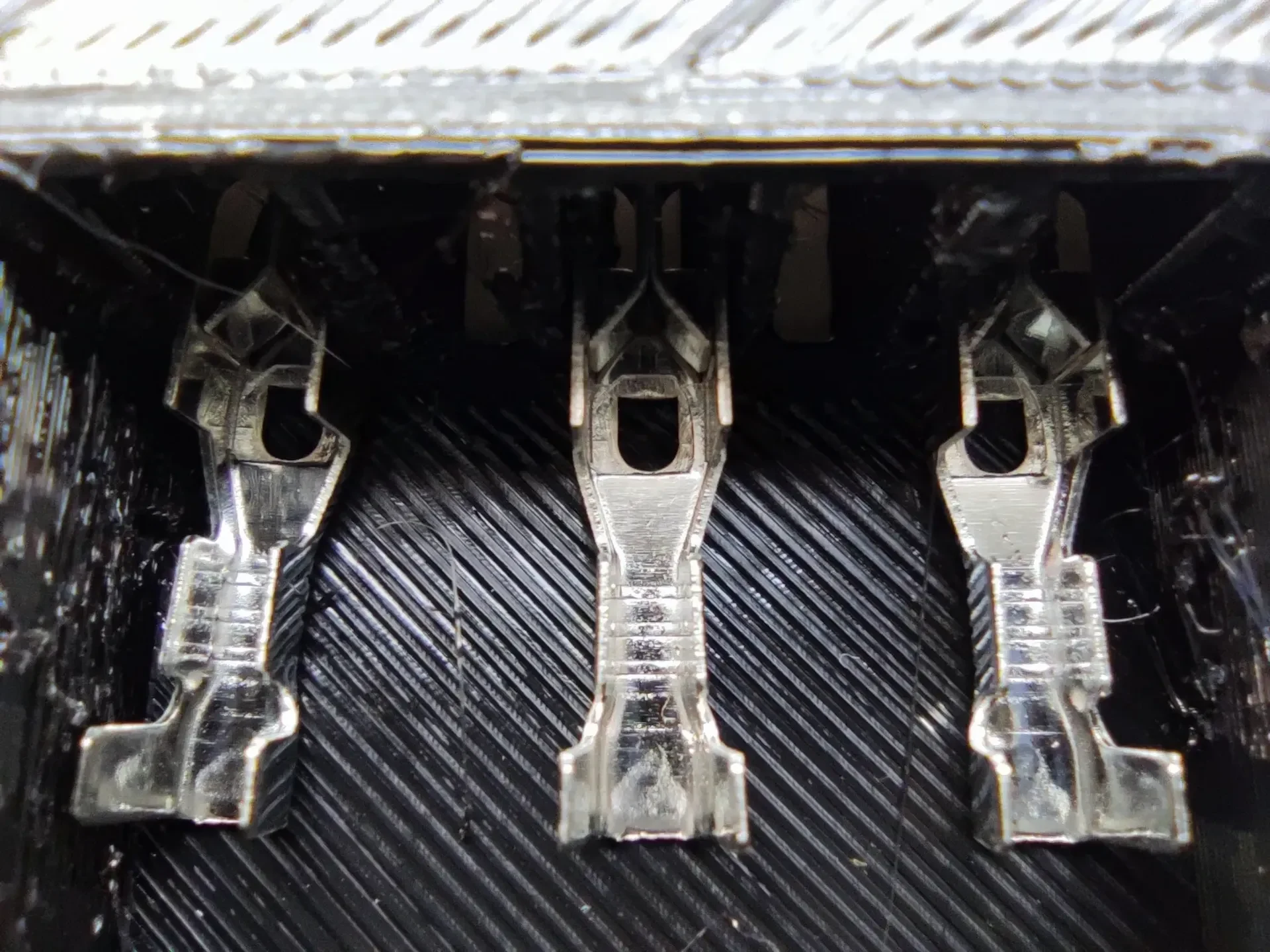

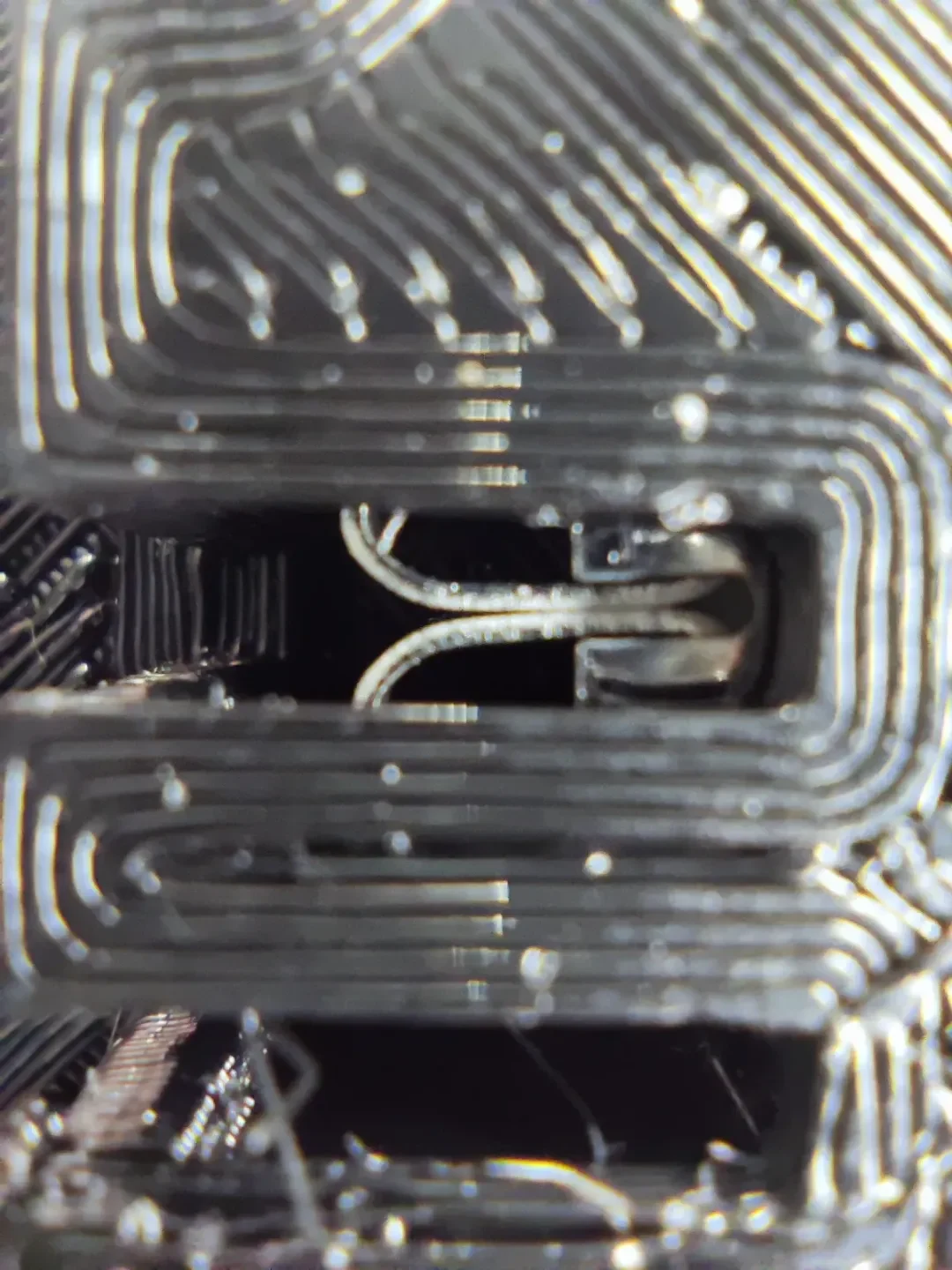

Прорези для вставки клемм очень плотные, поэтому они могут оставаться на месте до тех пор, пока вы не нанесете клей, поэтому для вставки клемм потребуется немного усилий и терпения.
Я рекомендую горячий клей, чтобы закрепить клеммы на месте.

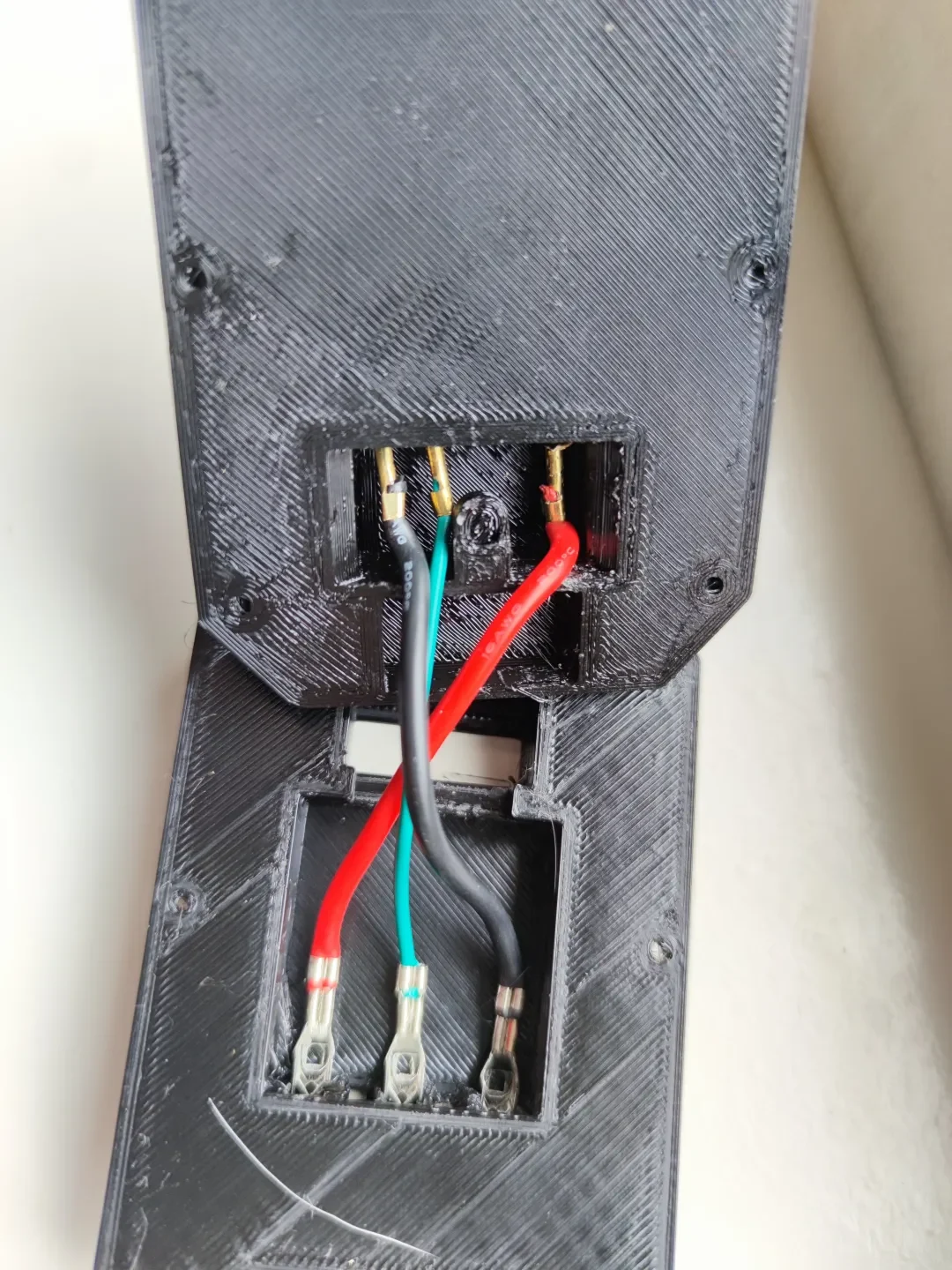

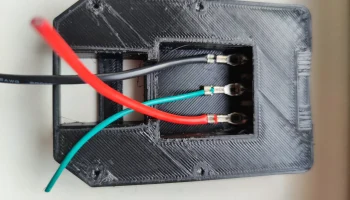

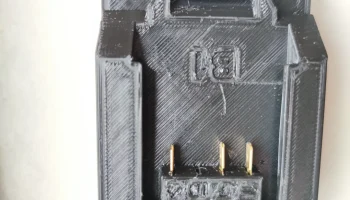

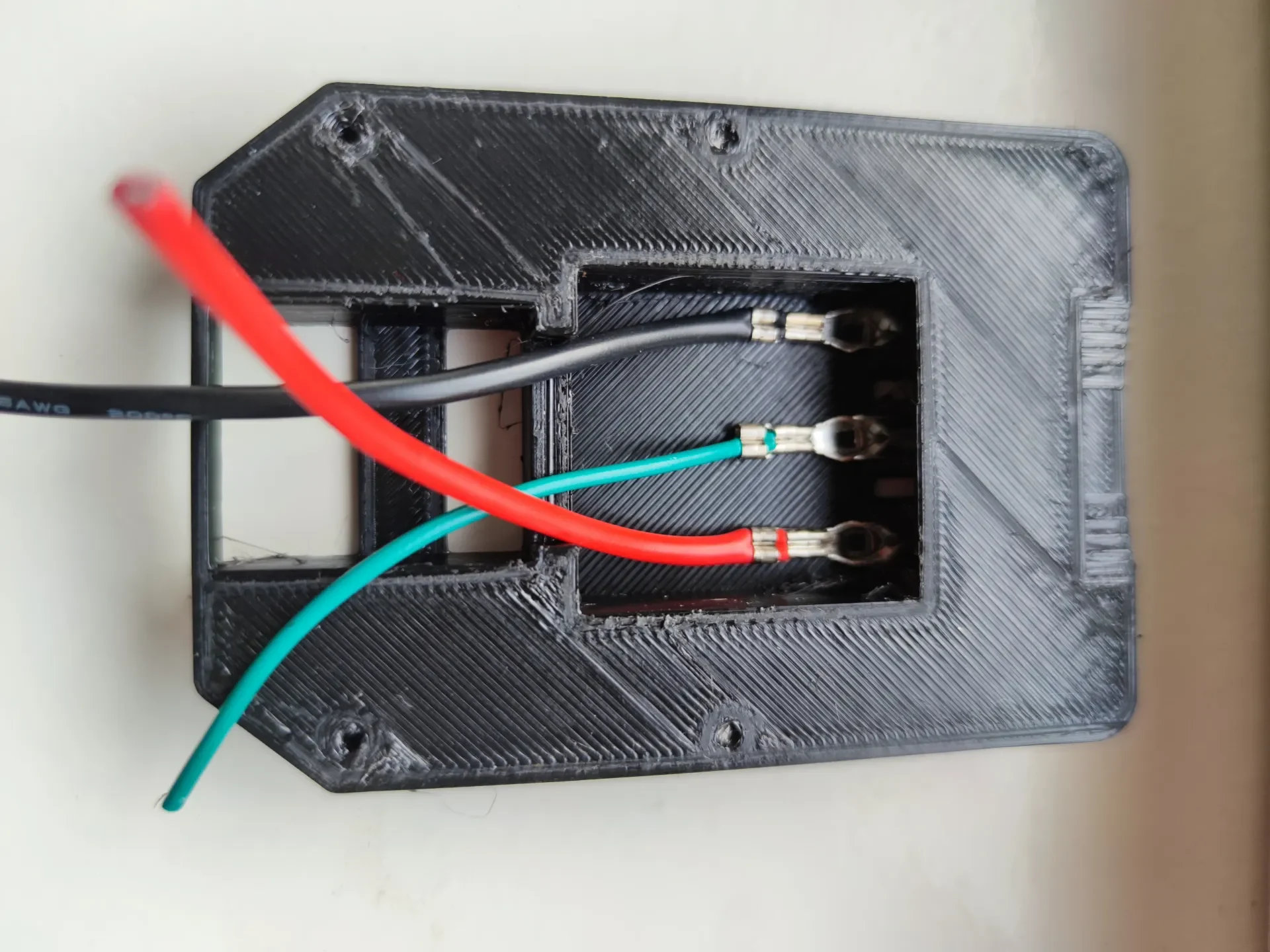

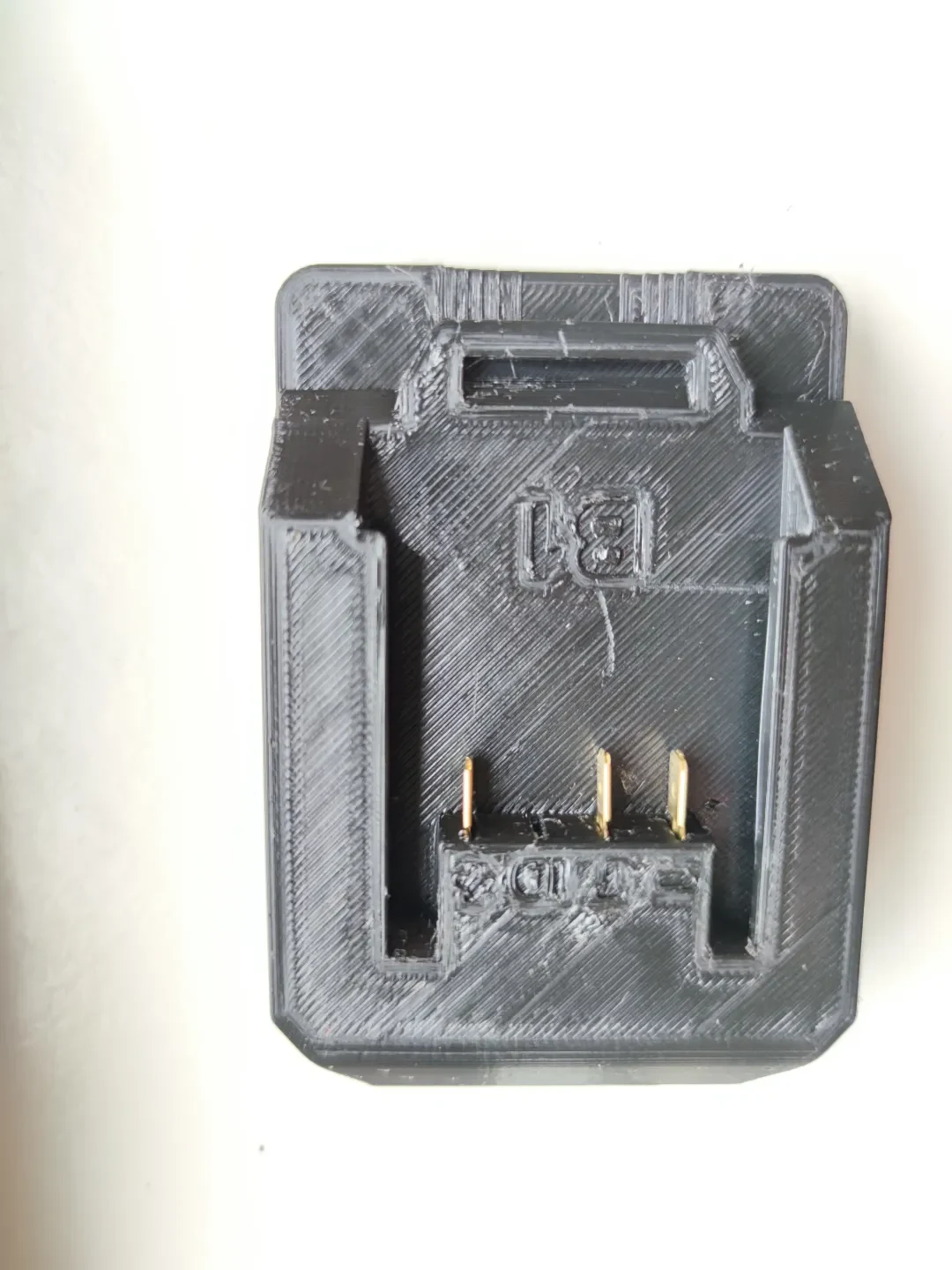

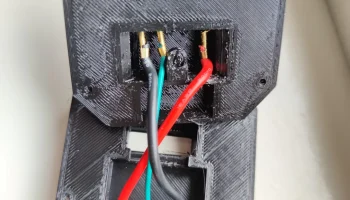

Клеммы необходимо разместить так, как показано на фотографиях.
Если вам нужен адаптер, в котором батарея проходит той же стороной, что и оригинальный инструмент, обратите внимание на эту модель:
www.printables.com/model/329087-parkside-x20v-team-battery-in-ferrex-tool-battery-
Не используйте зарядное устройство Ferrex для зарядки аккумулятора Parkside.
