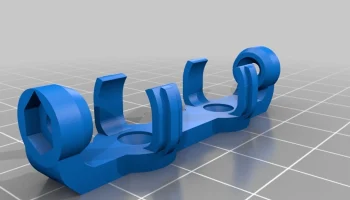

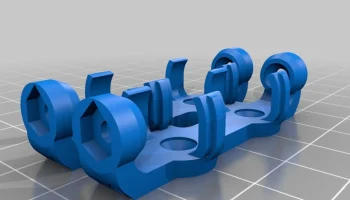

Держатели батареек типа АА и ААА.

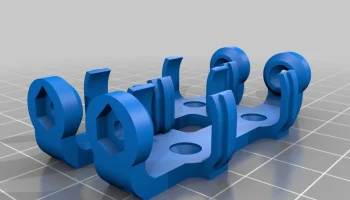

Это держатели для батареек типа АА и ААА со встроенными разъемами для проводов. Частично это производная от www.thingiverse.com/thing:9805.

Электричество от аккумулятора подается на провода через винты с потайной головкой М3 и закладные гайки М3. Провода фиксируются между разъемами держателя и закладными гайками. Держатель батареи можно установить с помощью двух винтов с потайной головкой M3.

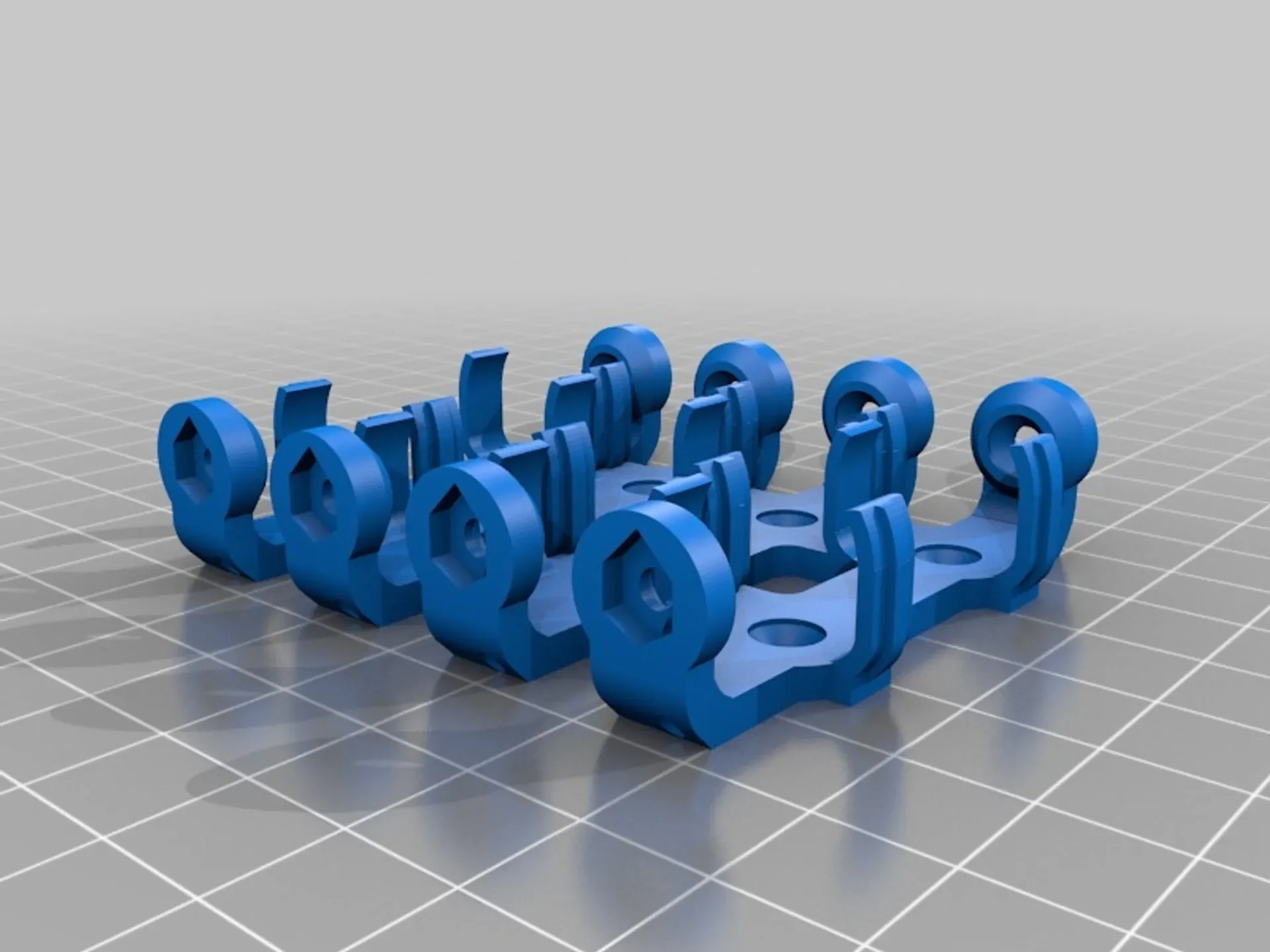

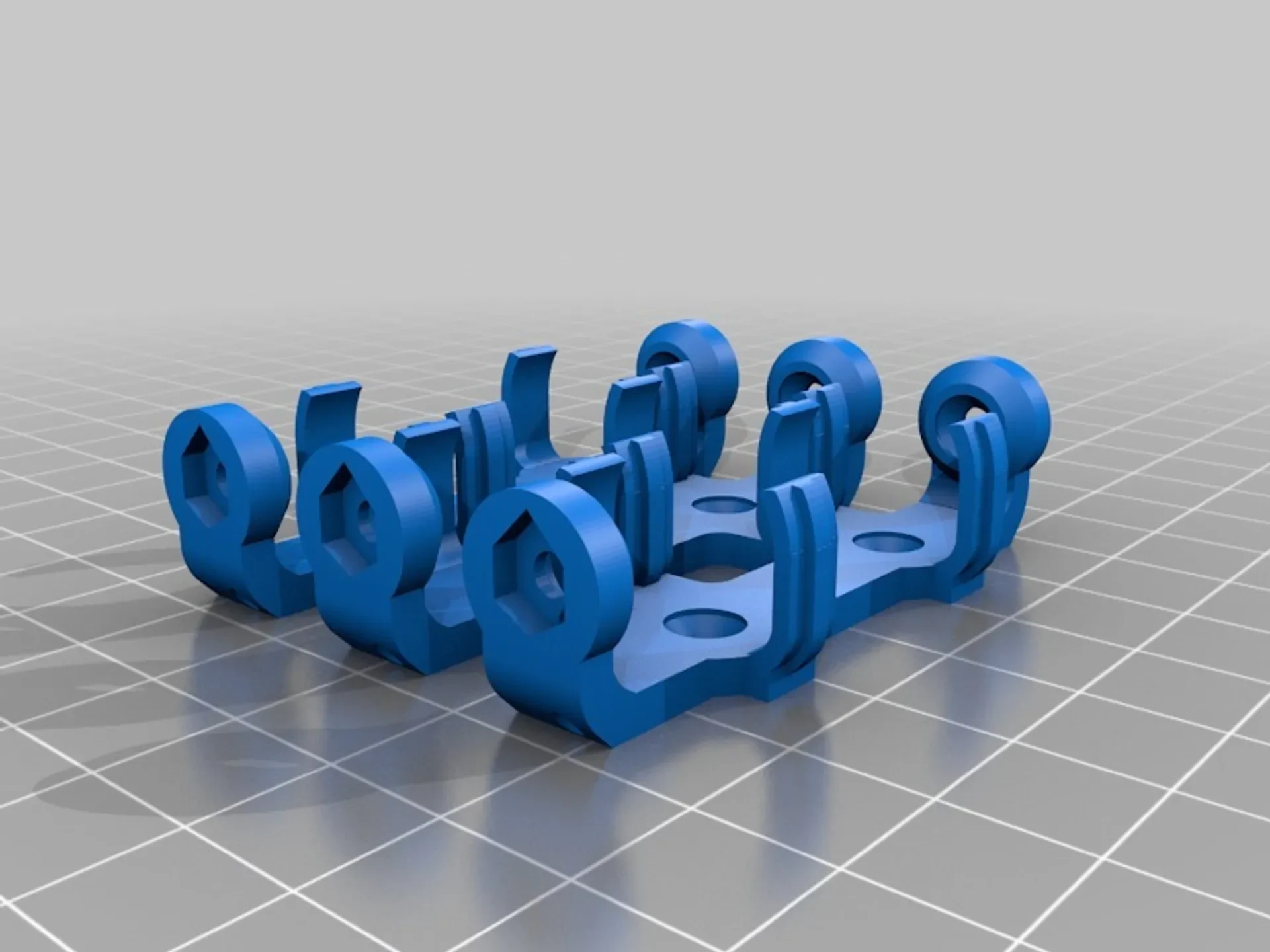

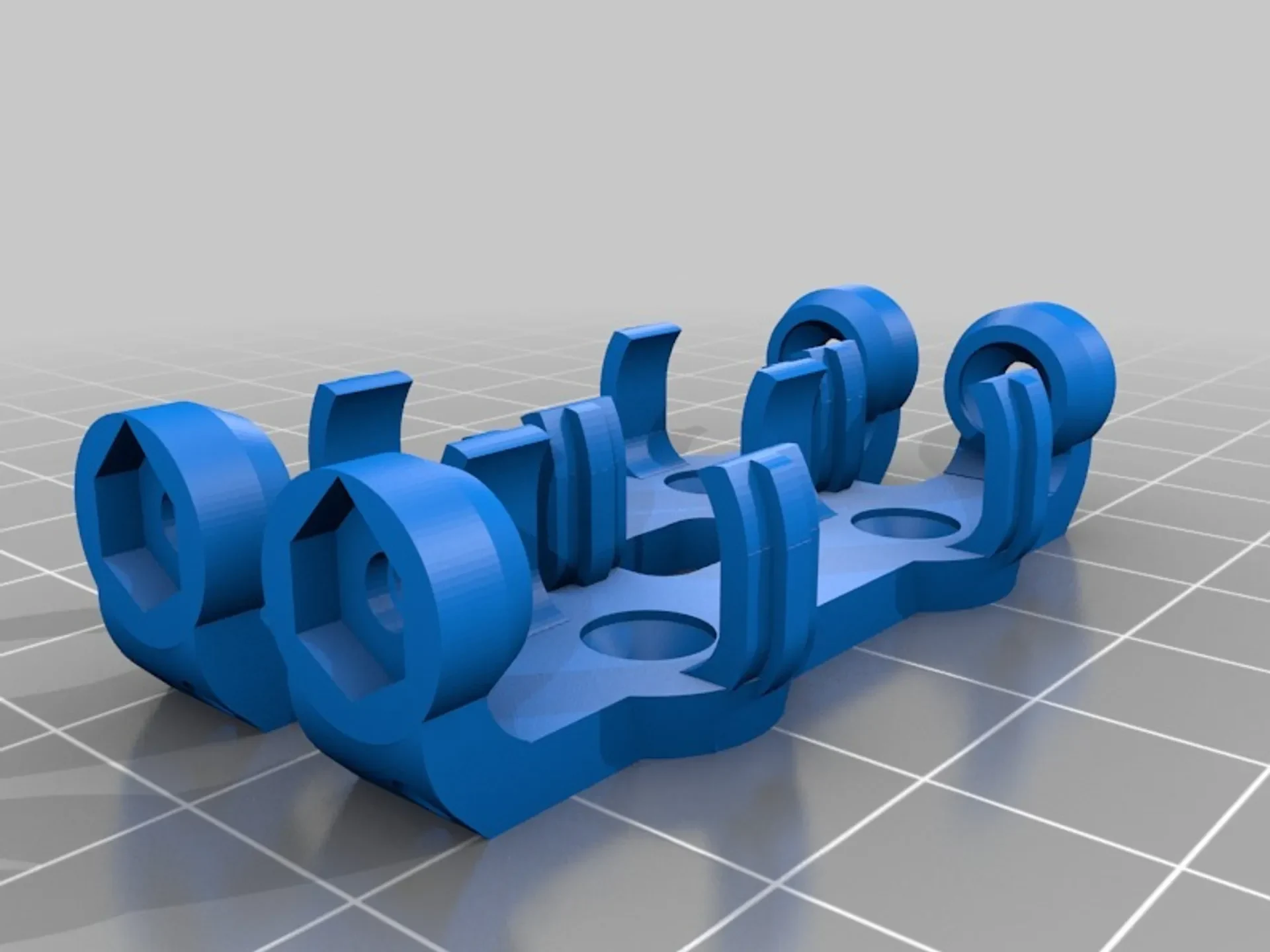

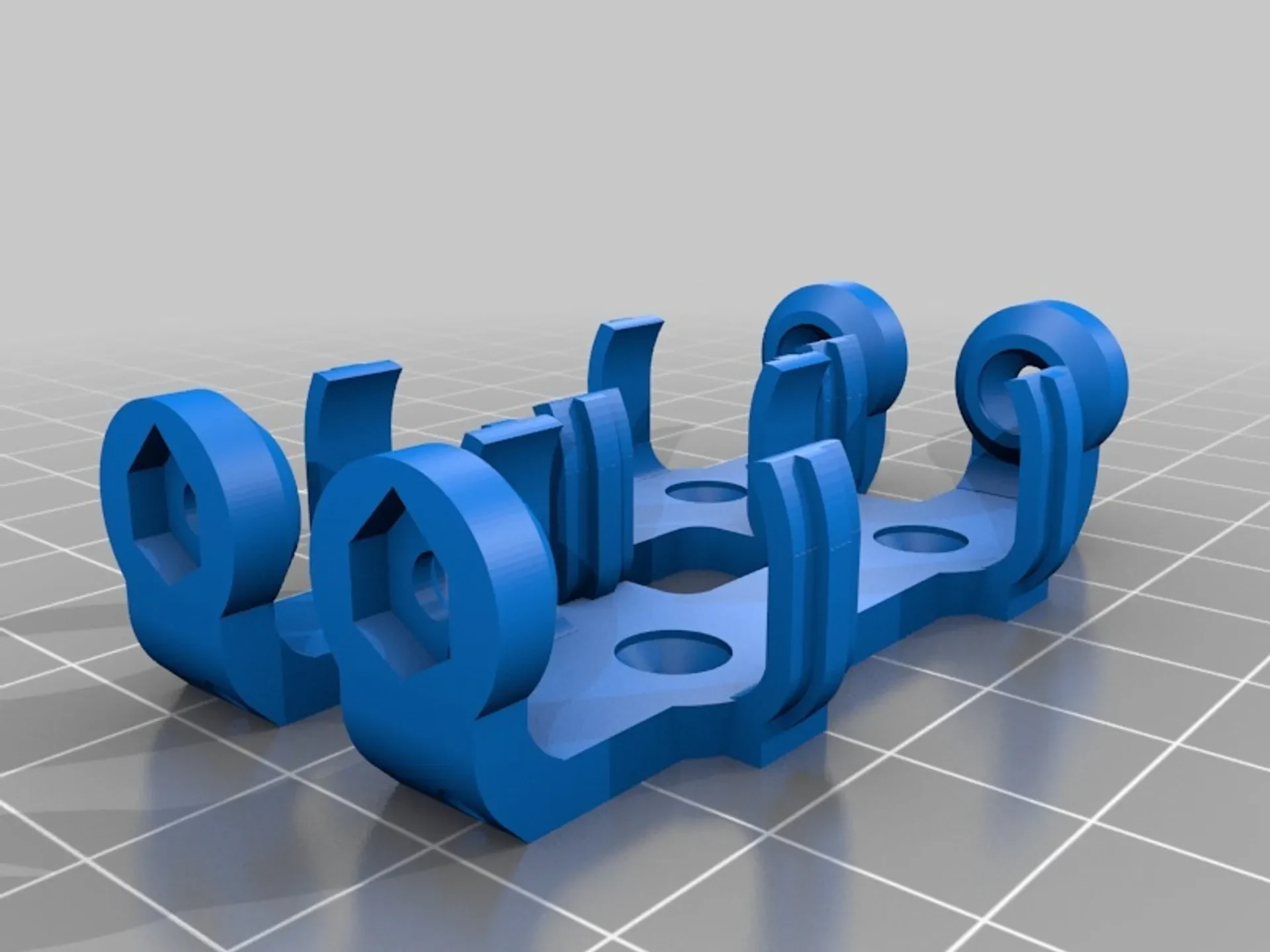

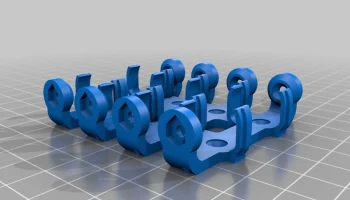

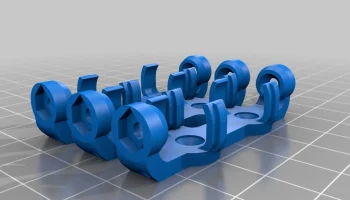

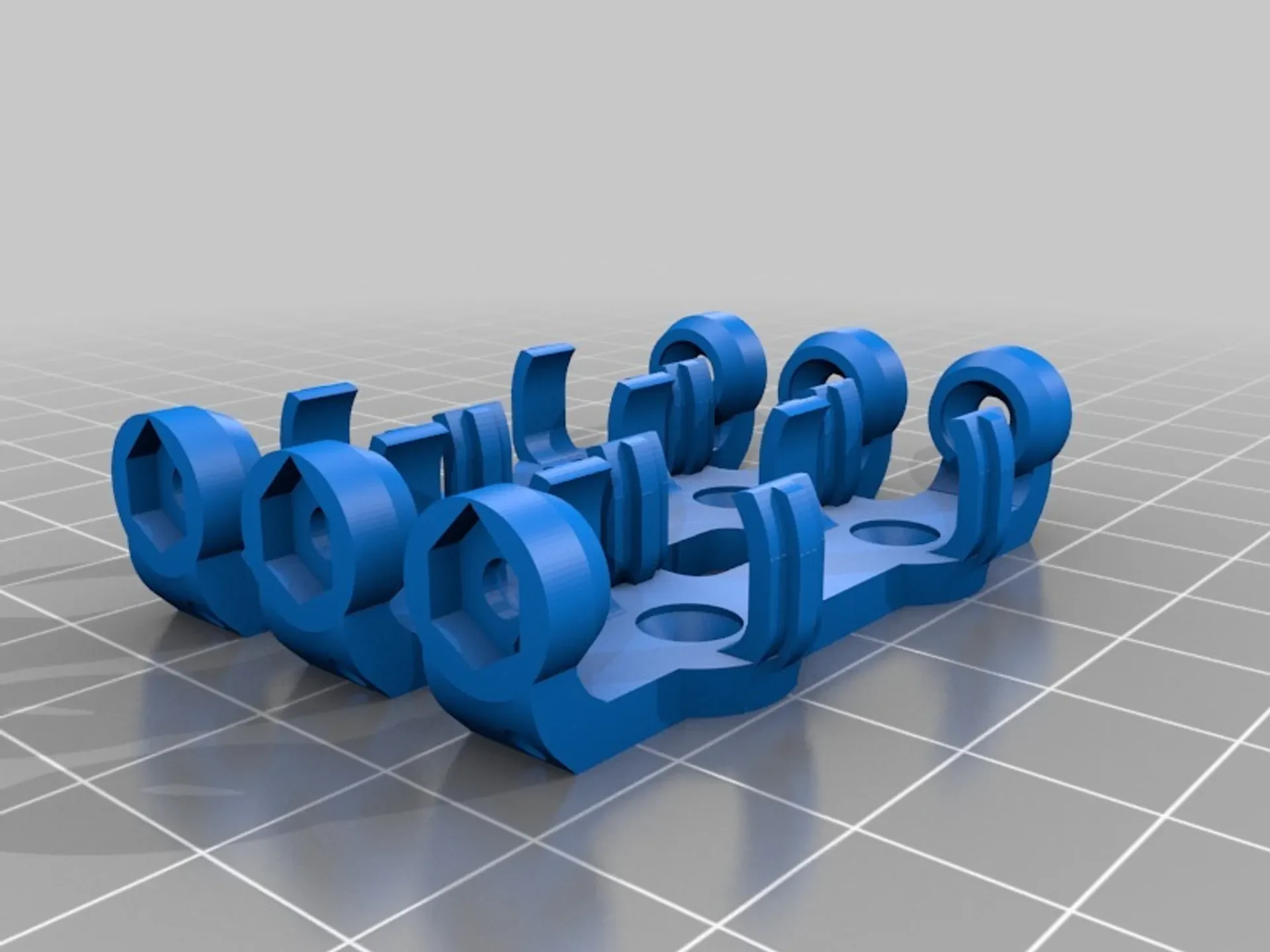

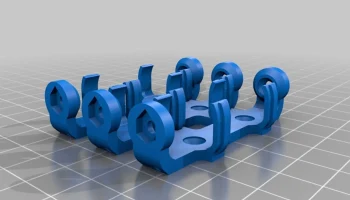

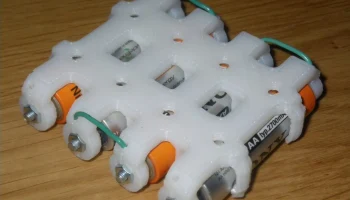

Выпущено несколько моделей держателей как для батарей типа АА, так и для батарей типа ААА. Имена их файлов начинаются с типа батареи, за которым следует количество батарей в держателе.

Инструкции

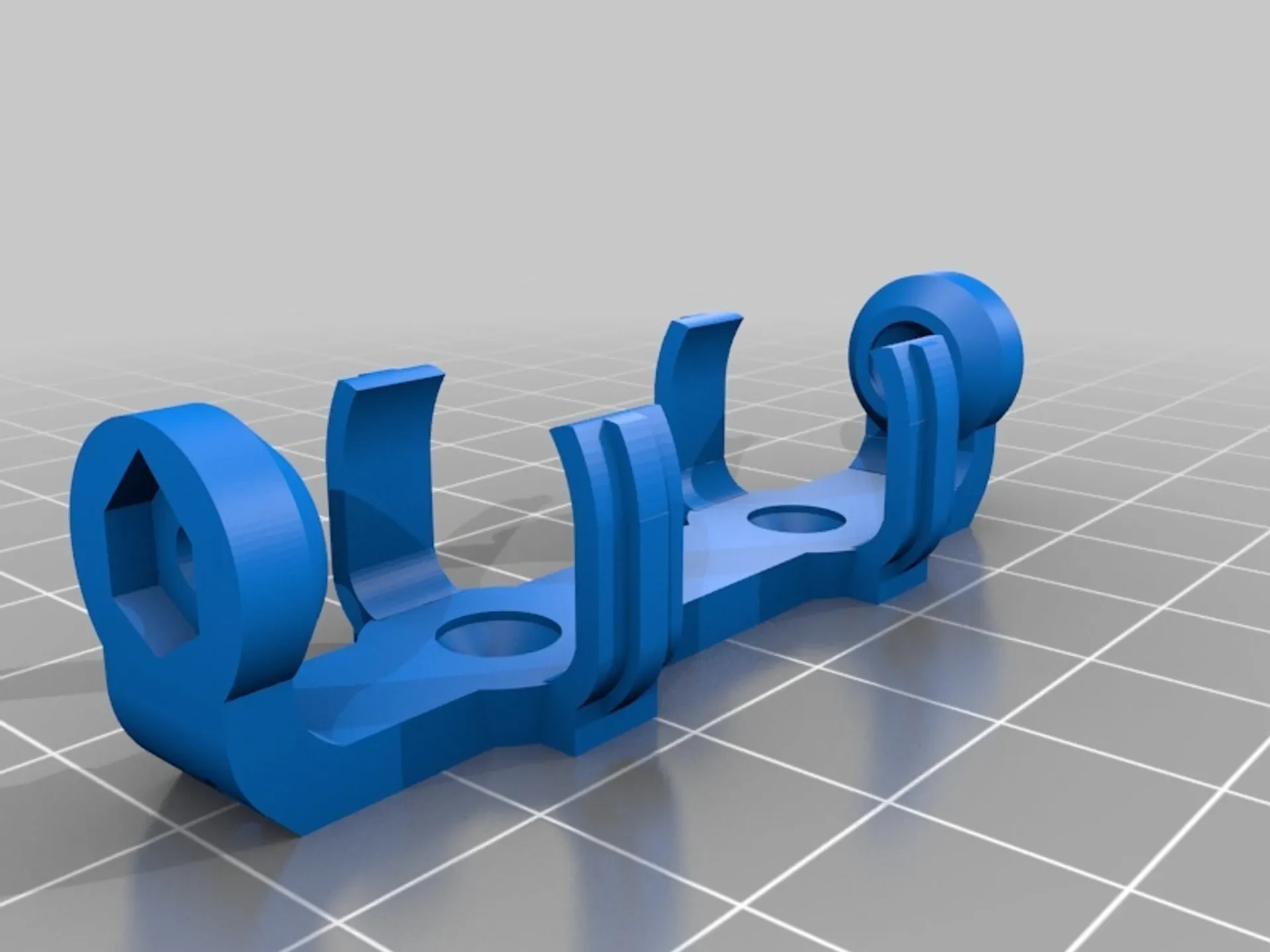

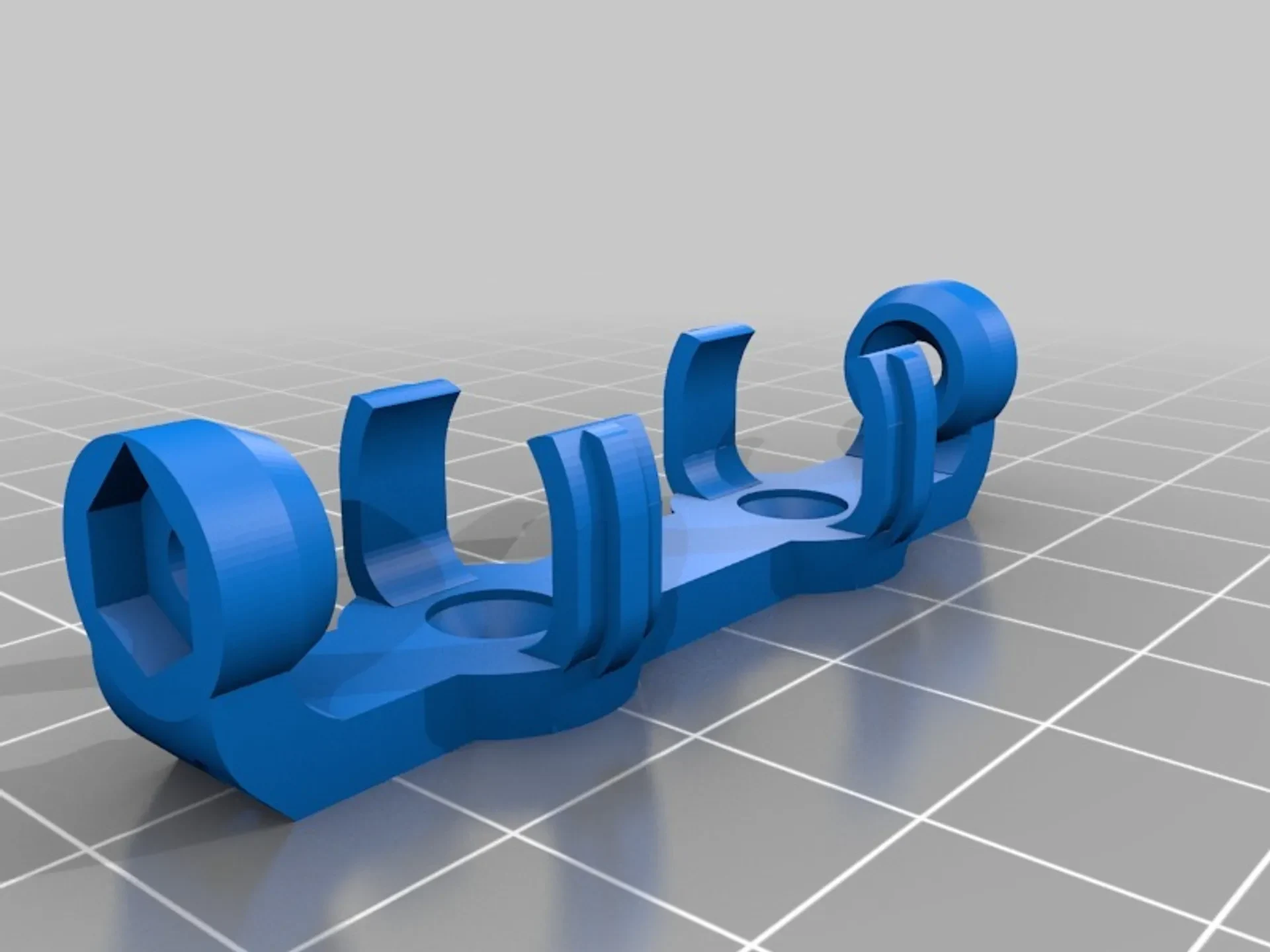

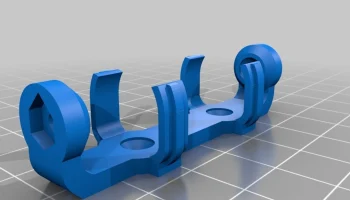

Распечатайте его (AA_1_Battery_Holder.stl для одной батарейки АА, AAA_1_Battery_Holder.stl для одной батарейки ААА). Если вы печатаете из АБС-пластика и у вас есть охлаждающий вентилятор (например, www.thingiverse.com/thing:32465), убедитесь, что вентилятор выключен. Я распечатал его из АБС-пластика толщиной слоя 0,3 мм.
Очистите отверстия для проводов (которые ведут снизу к отверстиям под гайки) сверлом диаметром 2 мм. Для чистки дырок можно использовать следующую технику: vimeo.com/14492980 (начиная с 00:58 видео).
Подготовьте 2 гайки M3, 2 винта M3 с потайной головкой и 2 провода (на каждую батарею, см. Details.jpg).
Вставьте винты с потайной головкой M3 в отверстия разъема аккумулятора (со стороны аккумулятора).
Вставьте зачищенные провода в отверстия разъема диаметром 2 мм и убедитесь, что провода видны в отверстии под гайку. Это показано на ConnectingWires.jpg.
Вставьте гайки и аккуратно затяните винты, чтобы обеспечить надежное соединение, но не затягивайте их слишком сильно, поскольку пластиковая часть держателя батареи может треснуть.

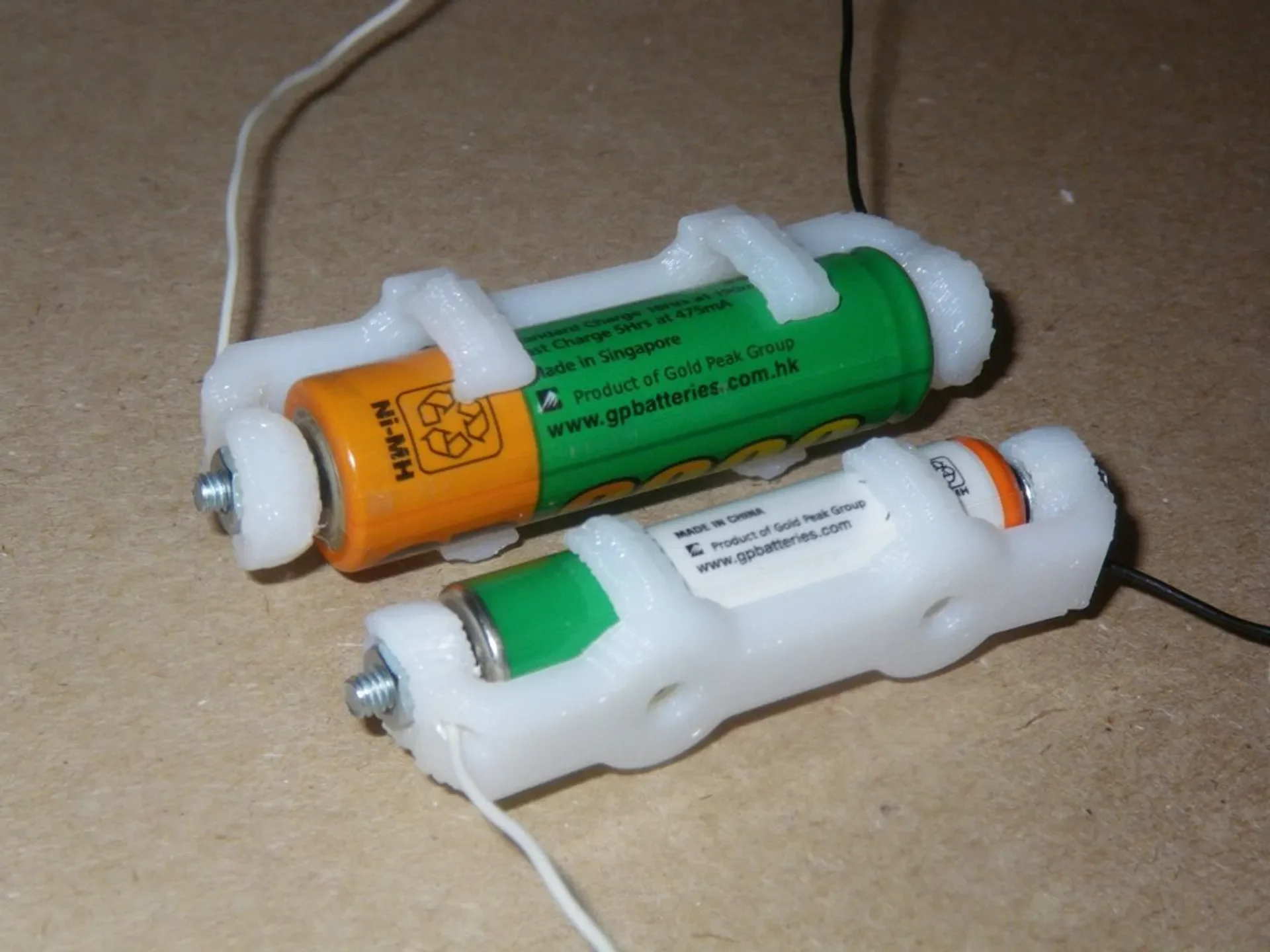

Используйте еще два винта с потайной головкой M3 (не показаны на Details.jpg), чтобы прикрепить держатель батареи к предмету, которому он нужен. Например, я использовал его для усиления нескольких игрушек, которые ошибочно полагали, что лучше использовать щелочные батареи на 1,5 В, чем NiMH на 1,2 В (UseCase.jpg). :-)
Категория: Электроника
