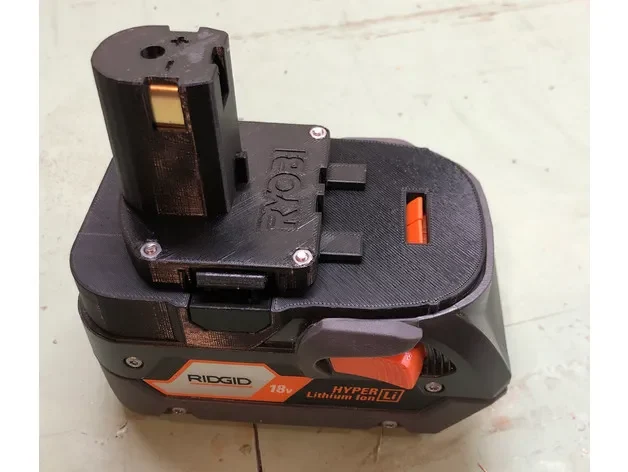

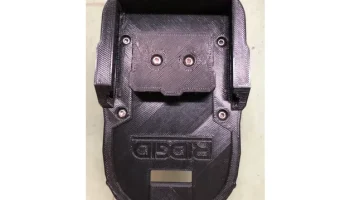

Адаптер аккумулятора AEG к инструментам Ryobi

Эта модель была первоначально опубликована на Thingiverse ее создателем itnaanti.

Это усовершенствованная версия превосходного аккумуляторного адаптера Ridgid от Simhopp: www.thingiverse.com/thing:1861937.

Вы не можете заряжать аккумулятор Ridged с помощью зарядного устройства Ryobi с помощью этого адаптера. Третий провод, необходимый для зарядки, намеренно опущен, поскольку я считаю, что зарядка между двумя системами несовместима.

Улучшения

Крепления счетчика заряда батареи были удалены — это было лишним для батарей Ridgid, у которых они уже встроены.
Деталь адаптера/переключателя Ridgid, которую раньше приходилось приобретать отдельно, больше не нужна, она смоделирована. Вы используете больше той же латунной полосы, которая использовалась для детали Ryobi, для создания контактов батареи Ridgid.
Клипы на стороне Рёби были улучшены и теперь работают плавно. Раньше их нужно было шлифовать или подпиливать, чтобы они работали ровно.
Размеры отверстий и фиксаторы гаек были отрегулированы таким образом, чтобы стандартное оборудование m3 «вставало», вместо того, чтобы прилагать к нему усилия или резать/сверлить напечатанную деталь.
Некоторые области были утолщены для увеличения прочности и жесткости.

Требуется оборудование

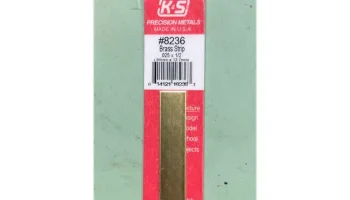

Металлическая полоса толщиной 0,6 мм и шириной 1/2 дюйма (то, что я использовал, см. на фото)
Пружина диаметром 5 мм и длиной 25 мм (примечание: я использовал пружину диаметром 40 мм, которая лежала у меня под рукой, и она работала нормально)
оборудование м3:
2 винта m3 16 мм с полукруглой головкой и гайками (для сборки адаптера батареи Ridgid)
4 винта m3 12 мм с полукруглой головкой и гайками (крепят половину Ridgid к половине Ryobi)
1 винт с круглой головкой m3 8-15 мм (фиксирует контакты аккумулятора Ryobi в половине Ryobi)

Инструкции по печати

Я напечатал все PLA, 4 периметра, заполнение 15%. ABS был бы более долговечным… используйте то, что есть. :)
Паре штук нужны опоры везде. Убирать это — боль. Извините!

Поддерживает везде

Адаптер Риоби
Ридгидный адаптер

Опоры из рабочей пластины

Риоби Лэтч (оба)

Нет поддержек

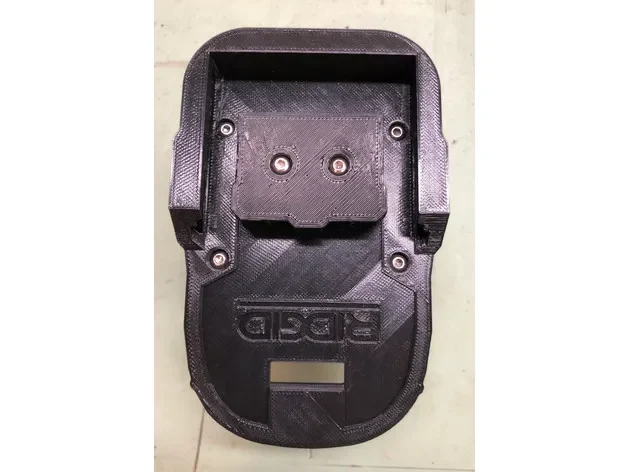

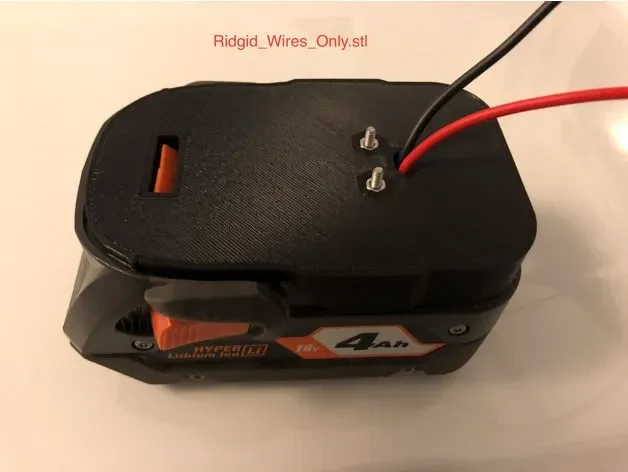

Адаптер для аккумулятора Ridgid
Крышка адаптера аккумулятора Ridgid
Держатель контактов Ryobi (обязательно правильно сориентируйте его на рабочей пластине)

Инструкции по сборке

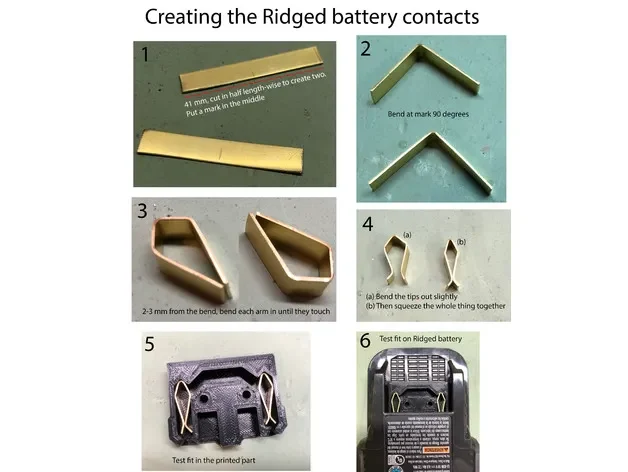

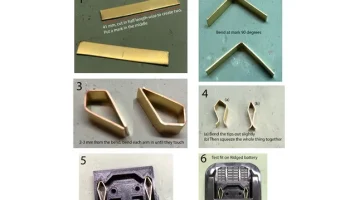

Создайте контакты батареи Ridgid из латунной полоски. Посмотрите фото пошаговой инструкции по сгибанию формы, вот инструкция как:

Отрежьте полоску шириной 41 мм из латунной полосы размером 0,025 x 1/2 дюйма, затем разрежьте ее пополам вдоль, чтобы получить две полоски шириной 41 мм шириной около 1/4 дюйма или 6-7 мм каждая. Это не обязательно должно быть идеально, можно разрезать его вручную ножницами для жести. Аккуратно выпрямите их, возможно, ножницы для жести оставили их слегка изогнутыми.
Согните этот кусок ровно пополам под углом 90 градусов (это единственный изгиб, который я бы измерил — остальные не должны быть такими точными)
На расстоянии примерно 5 мм от центрального изгиба согните каждую сторону под углом примерно 90 градусов, пока они не соприкоснутся кончиками.
Загните кончики назад на 2-3 мм.
Сдавите все это плоскогубцами, чтобы оно стало длиннее и уже, пока не войдет в один из слотов адаптера аккумулятора.
На этом этапе проверьте установку адаптера в аккумуляторе с обоими контактами на месте и отрегулируйте его до тех пор, пока он не войдет в надежное и плотное соединение, но без необходимости прилагать усилия.

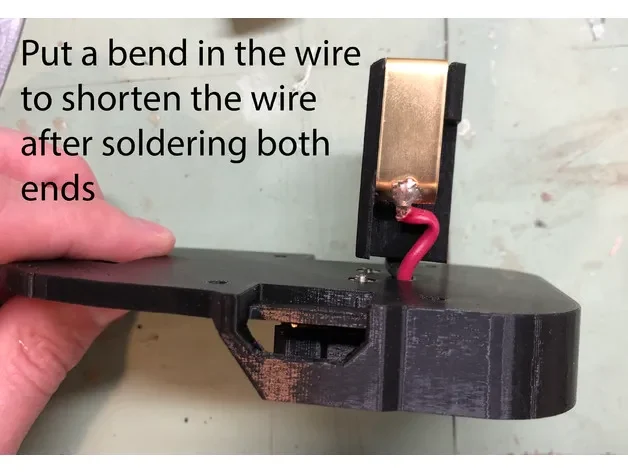

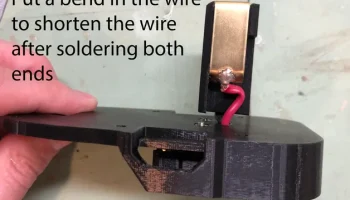

Как только он встанет, отметьте, где каждый провод должен быть припаян к контактам, вытащите их обрат��о и припаяйте каждый провод на место.

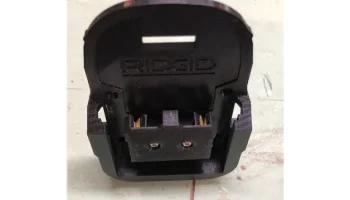

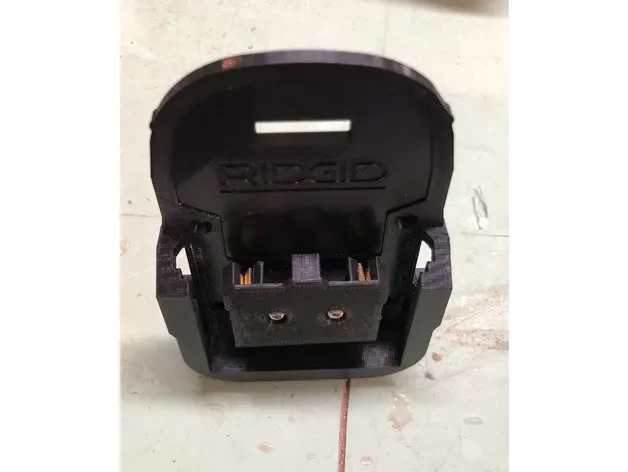

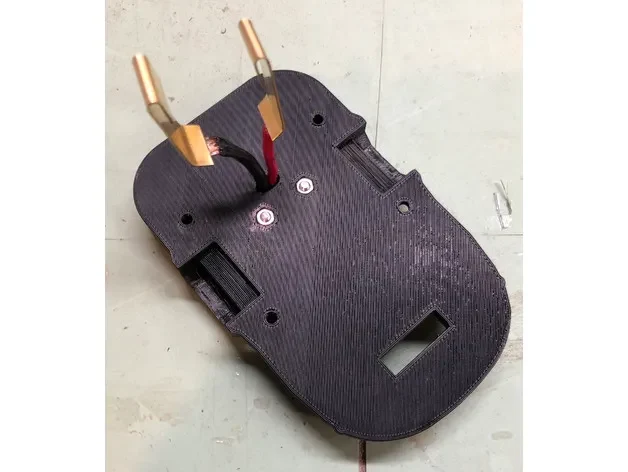

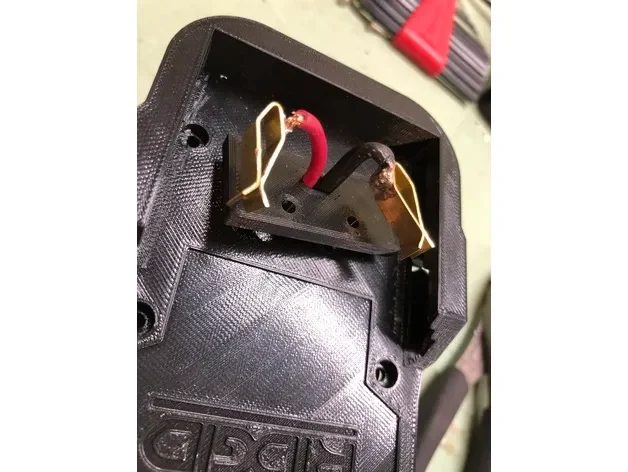

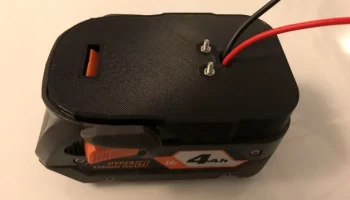

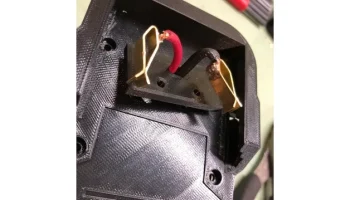

После того, как оба контакта Ridgid согнуты и припаяны, вставьте их в часть адаптера аккумулятора (это самая сложная часть всей конструкции!), протяните провода через небольшую часть крышки, затем через часть Ridgid и используйте 2 винта и гайки m3 размером 12 мм или длиннее, чтобы скрепить три пластиковые детали вместе. (Винты могут быть длиннее, они просто выступают в пустое пространство внутри детали Ryobi после ее сборки.) Проверьте посадку в аккумуляторе Ridged. Мне пришлось снять контакты и несколько раз слегка отрегулировать их, чтобы они надежно соприкасались, но при этом плавно вставлялись и выдвигались.

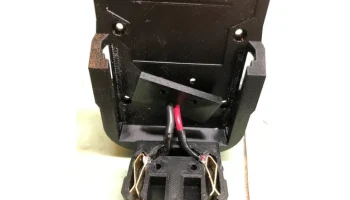

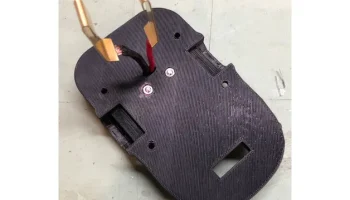

Вставьте 2 куска латунной полоски в верхнюю часть детали Ryobi, согните их вокруг и вниз и обрежьте примерно на 3 мм или 1/8 дюйма ниже конца пластика. Затем снимите их, обрежьте провода до нужной длины, чтобы не было много лишнего провода, который можно было бы втиснуть внутрь стороны Ryobi, и припаяйте к ним провода, которые идут в комплекте.
