Аккумулятор 18650 с питанием
У меня есть пара защищенных аккумуляторов 18650. Поэтому я решил использовать их в качестве аккумуляторов для другого проекта. — Если у вас нет защищенных ячеек, не разряжайте их слишком сильно!

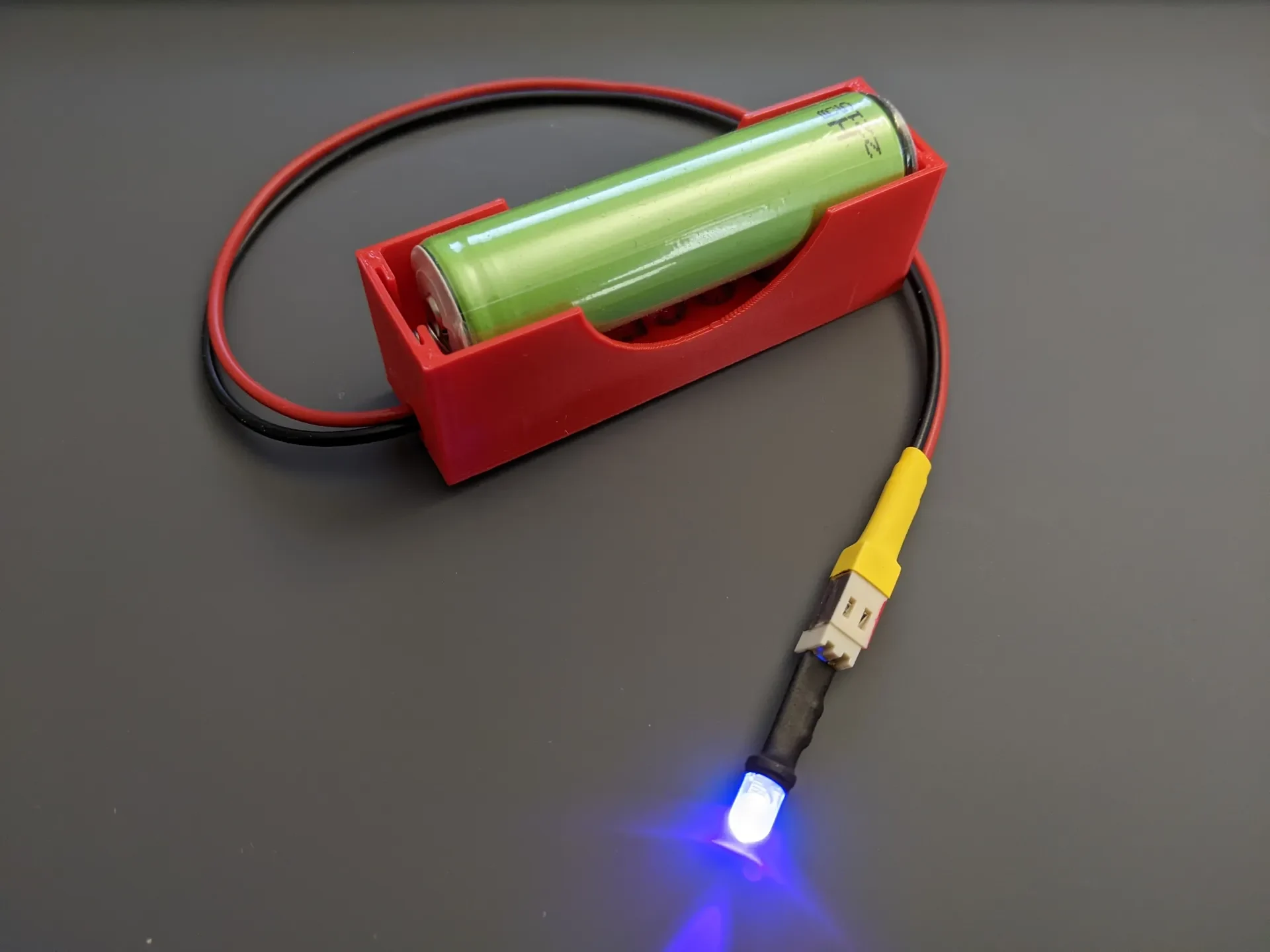

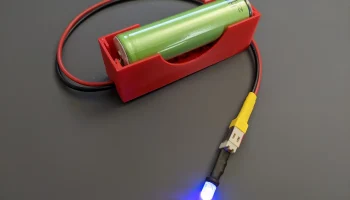

В большинстве случаев напряжение 3,7 В, которое выдает LiMH элемент, не соответствует требованиям схем. Поэтому я сконструировал аккумуляторную батарею на основе платы преобразователя постоянного тока MT3608. IC Station продает усилитель на базе MT3608, который может превращать входное напряжение 2-24 В в выходное напряжение 5-28 В, регулируемое потенциометром.
Для подключения платы к элементу я использую обычные контакты батарейки АА. Чтобы соответствовать дизайну, они должны быть размером 13x11 мм с выступом внизу для припаивания.
Чтобы получить повышенное напряжение, вы можете использовать любой провод, который соответствует вашим потребностям. Имеются дополнительные отверстия для кабельной стяжки, служащей разгрузкой от натяжения. Большинство людей (я думаю) выберут разъем типа Molex, например KF2510. Вы также можете использовать поводок с домкратом.

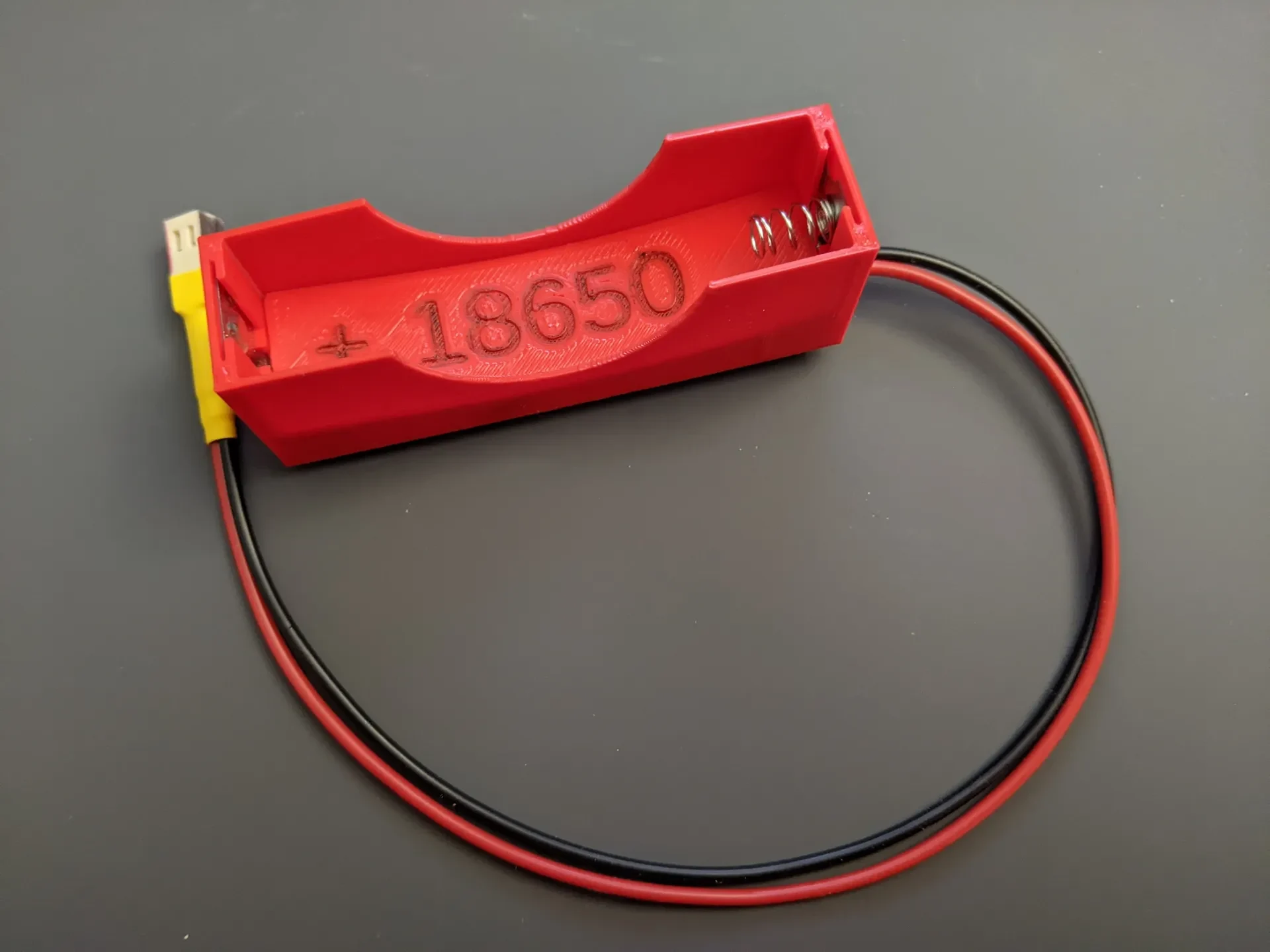

Когда контакты, плата усилителя и выходной провод соединены, поместите разделительную пластину, на которую будет опираться аккумулятор. Табличка представлена в двух вариантах: с рельефными и рельефными буквами.

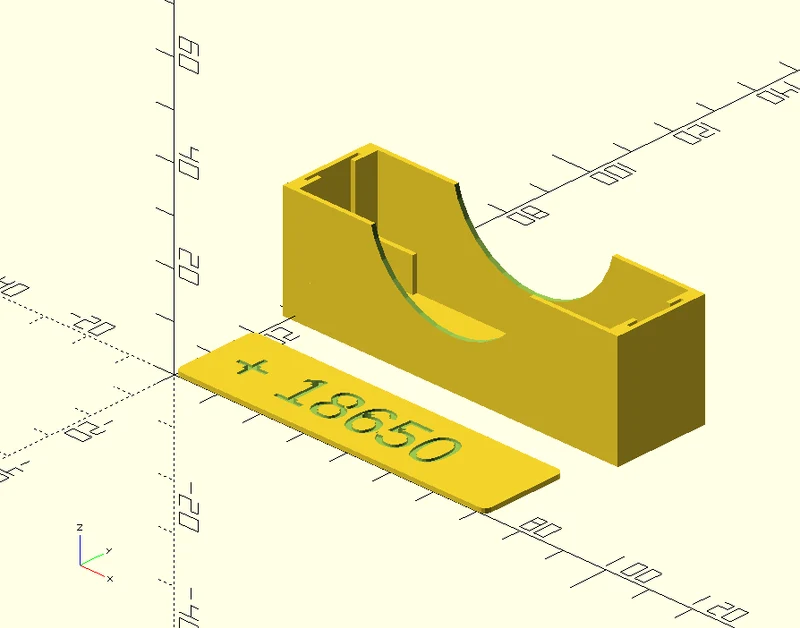

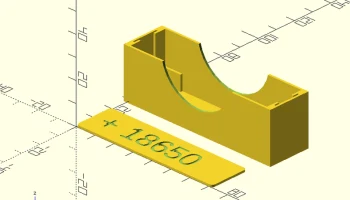

Изменить: текст на разделительной пластине стал параметром для упрощения работы. Вы можете изменить «18650» на что-нибудь подходящее, например «5V» для соответствующего модуля повышения мощности...
Предупреждение. Если вы хотите купить 18650 для этого проекта или вообще любой LiMH, не поддавайтесь блестящим картинкам или красивым формулировкам. Настаивайте на том, чтобы на маркировке производителя было указано напряжение (3,7 В), емкость (~ 3000 мАч) и пиковая температура (10C). Хорошо зарекомендовавшие себя бренды — Samsung и Panasonic. Номера деталей, такие как NCR18650B, которые можно отследить от Panasonic до 3,7 В/3400 мАч, также являются хорошим показателем. — Как всегда, если доверяешь продавцу, то можно доверять и товару.
