Аккумуляторные блоки питания

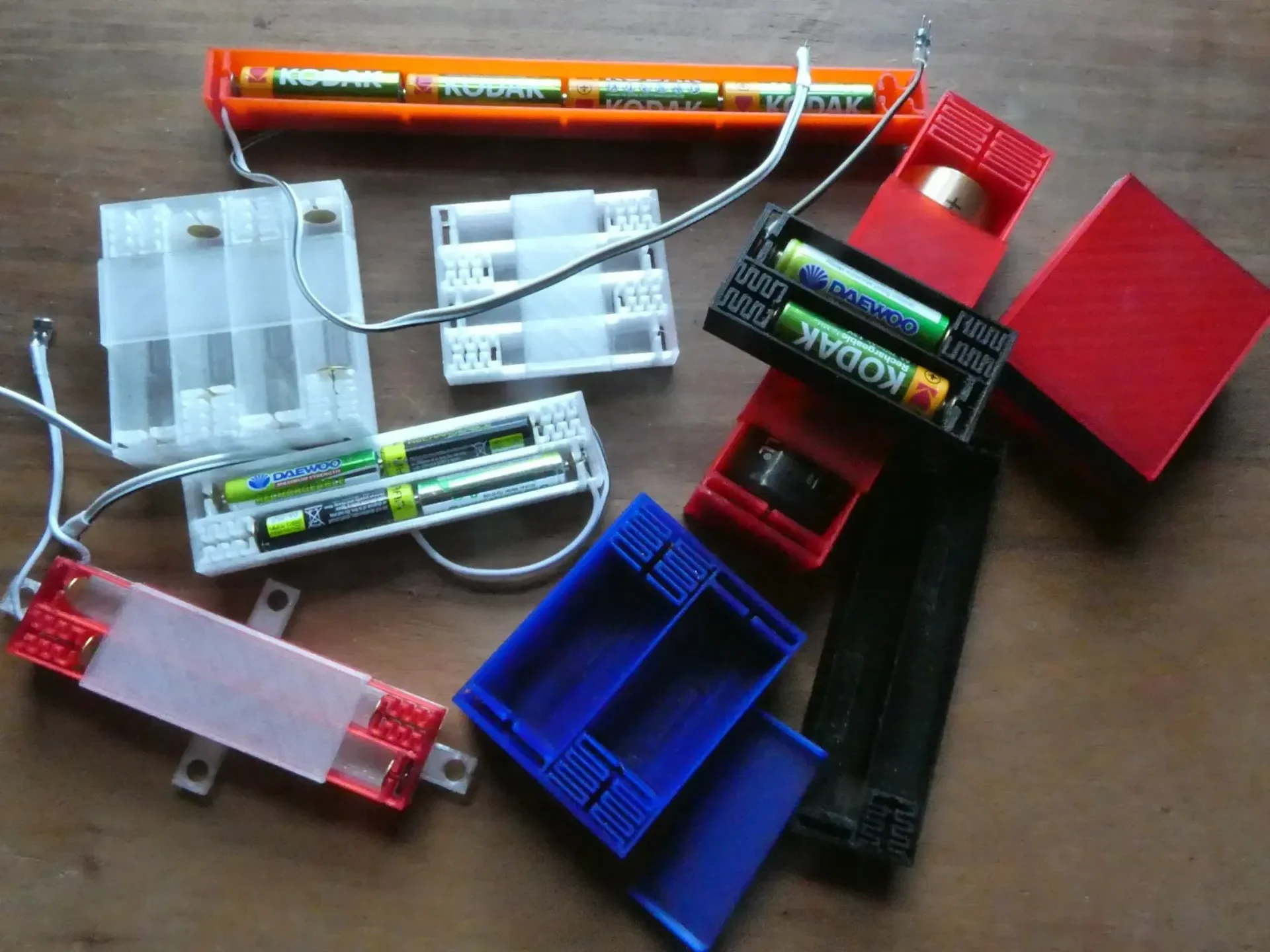

Ассортимент одно- и многоэлементных блоков питания AAA, AA, C и D с изогнутыми
канцелярские кнопки (кнопки) в качестве контактов и пружины, напечатанные на 3D-принтере.

Хотя они могут быть напечатаны на любом пластике, лучше всего подходят PETG и нейлон, нить следует сначала высушить, чтобы предотвратить растягивание пружин.

Все примеры были напечатаны с помощью сопла диаметром 0,4 мм и высотой слоя 0,2 мм.

Эти файлы созданы до Арахны и оптимизированы для классического генератора периметра Prusa Slicer.

Каждый файл STL включает в себя как полную, так и половинную обложку для защиты и сохранения.
клетки, хотя они менее эффективны с более тяжелыми D-клетками. Перерыв
файл на части в слайсере и удалите ненужную вам обложку;
конечно, вам может и не понадобиться.

Сборка требует некоторой пайки; эксперименты показывают, что обмотка проволокой
является жизнеспособной альтернативой, но она не полностью протестирована.

Выборка файлов STL предоставляется в формате:
batpack[ширина][размер][длина].stl

Где ширина — это количество ячеек в ширину
размер — это размер ячейки
длина — это количество ячеек в длину

Итак:

batpack2AA1.stl вмещает две батарейки АА рядом, обеспечивая сухое питание 3 В или перезаряжаемое 2,4 В.
batpack5AAA1.stl вмещает пять ячеек AAA, расположенных рядом, обеспечивая сухое питание 7,5 В или перезаряжаемое 6 В.
batpack1C2.stl содержит две ячейки C, обеспечивая питание сухих батарей 3 В или перезаряжаемых батарей 2,4 В.
batpack2AAA2.stl вмещает четыре элемента AAA, два рядом с двумя обеспечивают сухие элементы 6 В или перезаряжаемые 4,8 В.

Требования:

Помимо распечатанных деталей вам понадобятся:

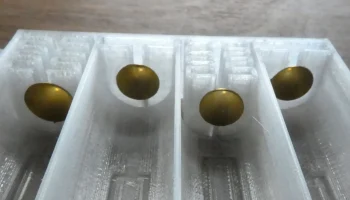

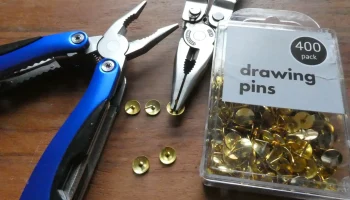

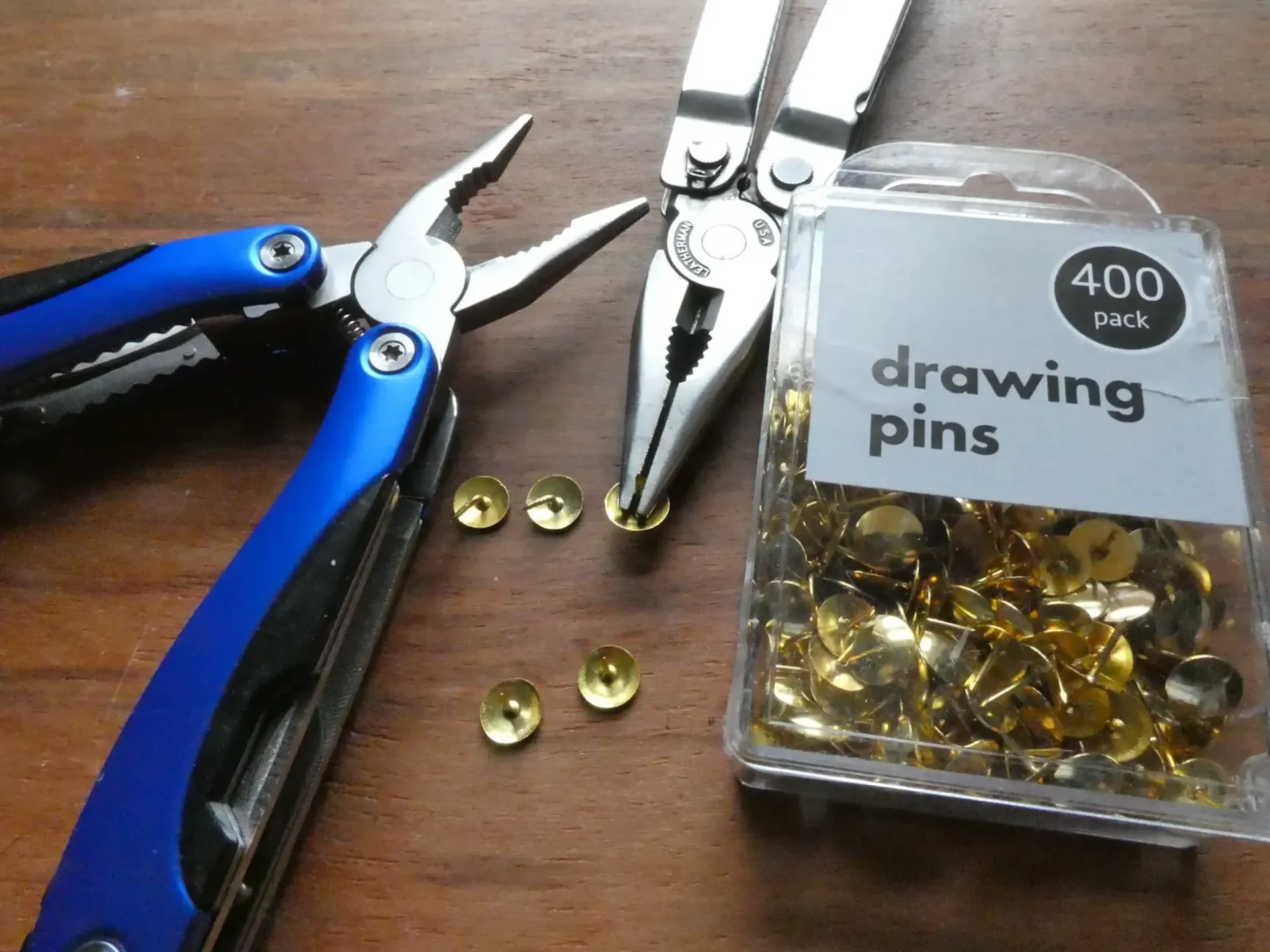

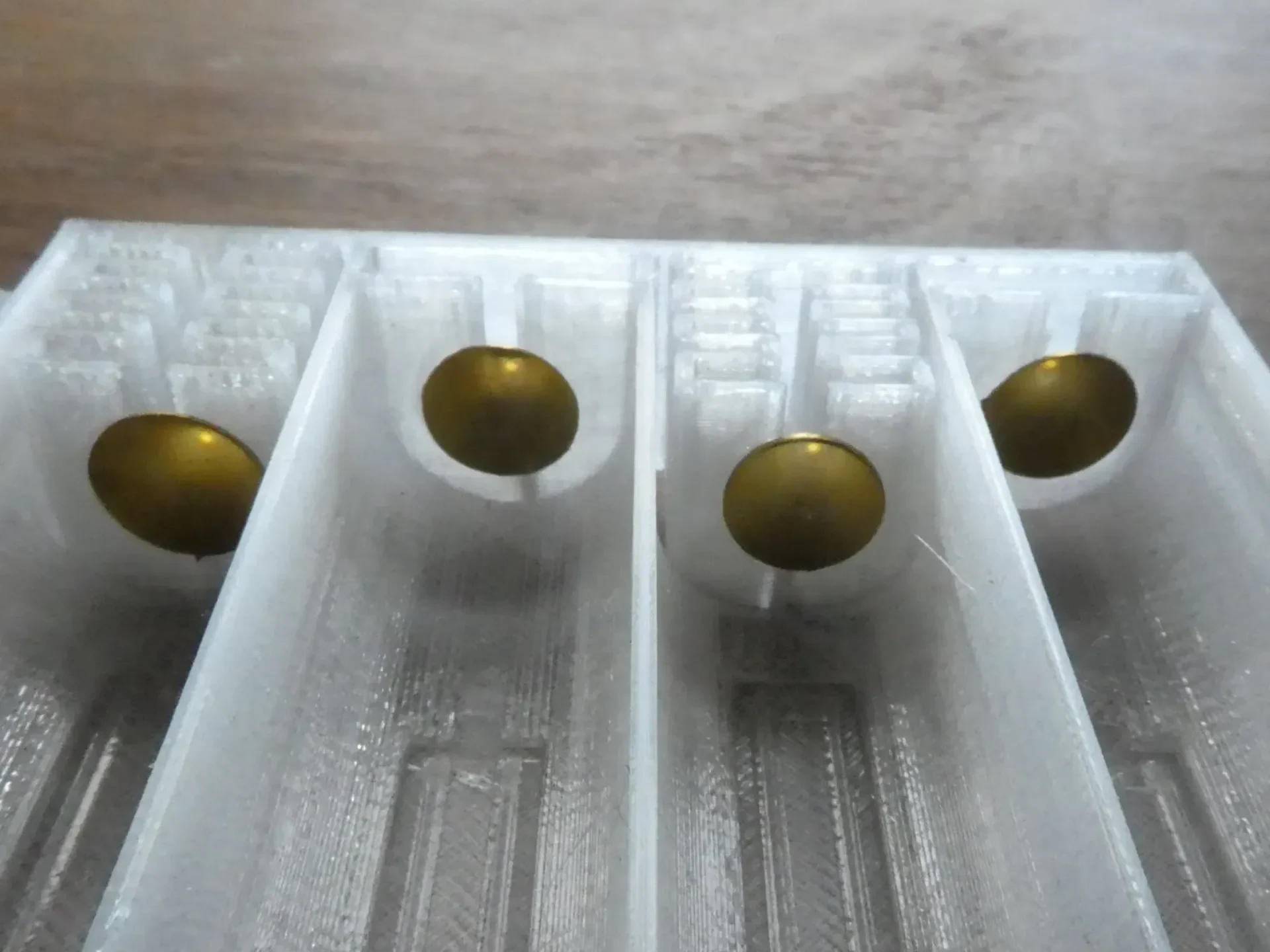

Лучше всего использовать канцелярские кнопки диаметром 10 мм с латунным покрытием.
Соединительный провод достаточного диаметра для той силы тока, которую вы ожидаете получить.
Сборка:

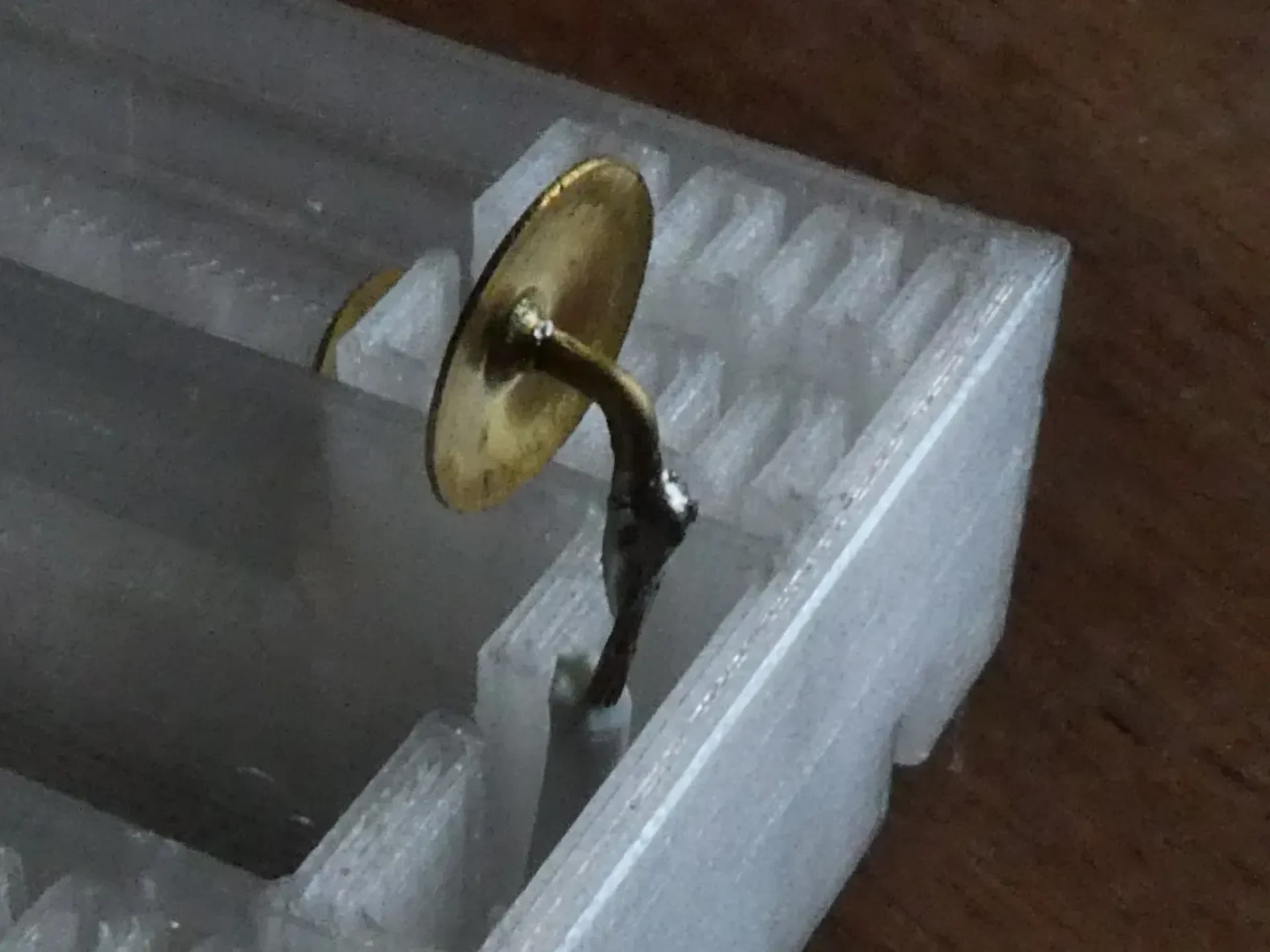

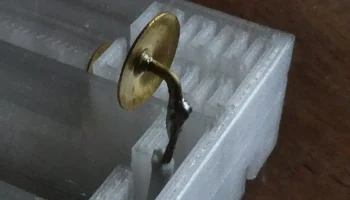

Согните булавки под прямым углом примерно на 3 мм от головки, это измерение
не критично, но зазор должен быть не менее 2,5 мм. Ваша доска объявлений
может иметься готовый запас предварительно согнутых штифтов.

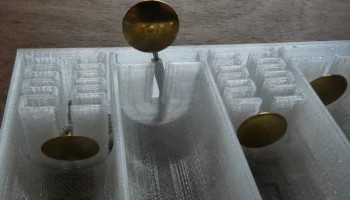

Припаяйте провода к контактам и расположите их так, чтобы соединить ячейки последовательно. ты
��бнаружите, что вам нужны провода немного длиннее, чем минимальный путь, чтобы
оставьте место для завершения пайки.

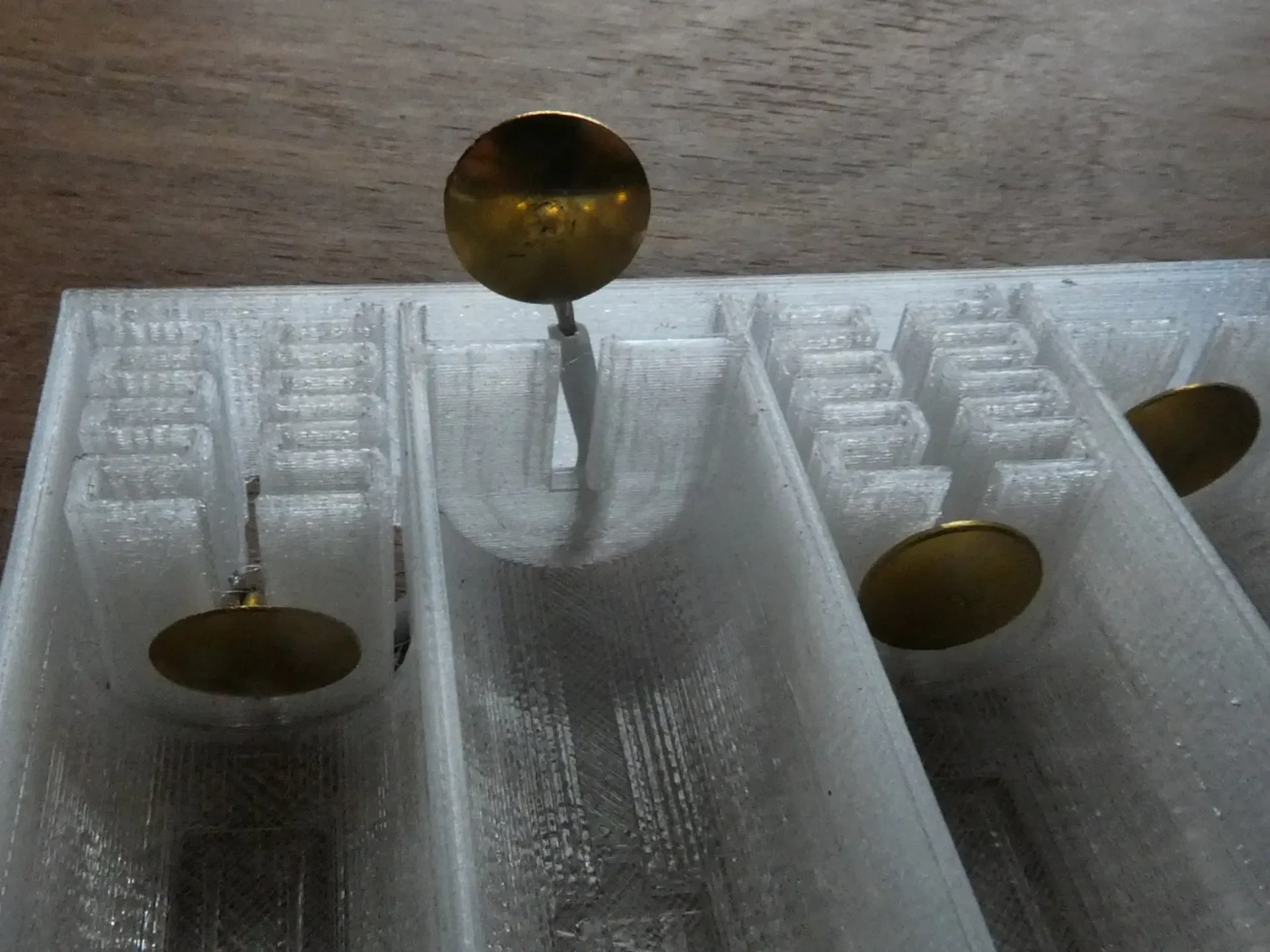

Вставьте булавки в стопорные кольца и согните лишнюю проволоку.
ровно к задней части рюкзака.

Для отключения питания от блока можно использовать более длинные провода.

Теперь прижмите несколько ячеек, соблюдая полярность. и подключите вашу схему.
