32700 Батарейный ящик LiFePo4 151x65x94 мм 12 В для ИБП
Этот аккумуляторный ящик был разработан для замены герметичной свинцово-кислотной батареи в моем ИБП APC. Время работы увеличивается с помощью этой батареи. Если это возможно, вам необходимо установить напряжение плавающей зарядки ИБП на максимальное значение 13,6 В, чтобы не нагружать элементы LiFePo4.
Протестировано со старыми моделями APC Back-UPS CS500 (BK500EI) и APC Smart-UPS 750VA (SUA750I). Может подойти и для других моделей.
При использовании этого аккумуляторного блока в Back-UPS CS500 энергопотребление в режиме простоя снизилось с 7-8 Вт до 3 Вт.
Рекомендуемые настройки печати:
материал: PETG (PLA для этого не подходит)
сопло: 0,4 мм
высота слоя: 0,2 мм или переменная
разрешительные документы: 5
заполнение: 100%
поддержка: нет
Брим: возможно

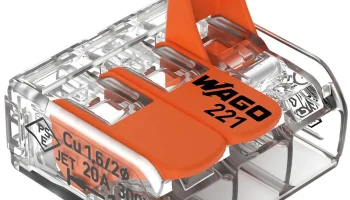

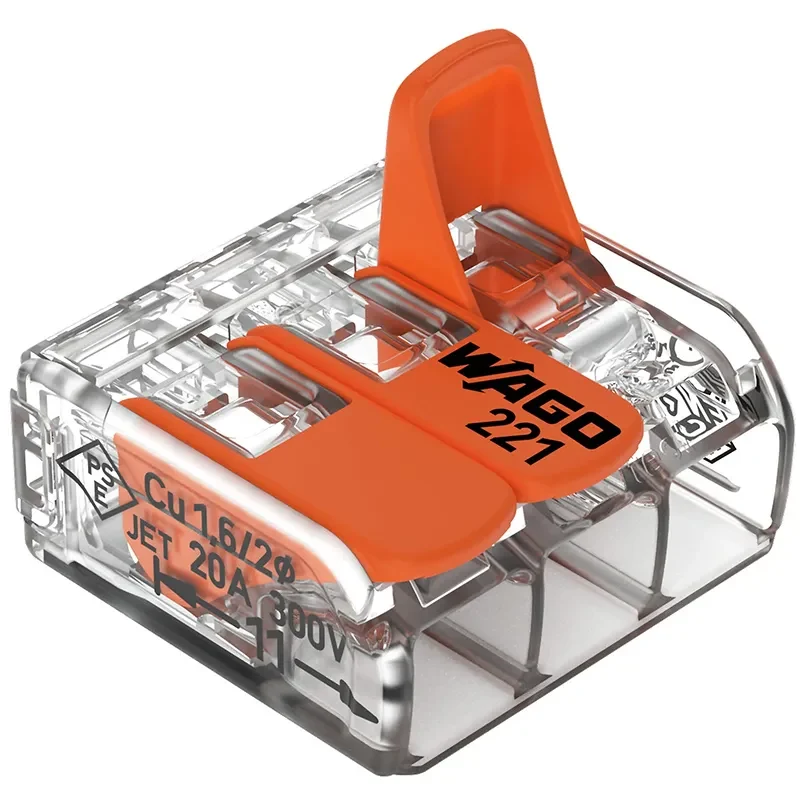

Вам понадобится 4шт (4S1P — около 80Втч) или 8шт (4S2P около 160Втч) 3,2В 32700 LiFePo4 аккумуляторов с никелевыми пластинами (для простой пайки проводов), медными проводами (2,5-4 мм2), LiFePo4 4S 40A BMS, 2шт разъемом 6,3мм. Вы можете припаять провода напрямую, но для соединения проводов я использовал WAGO.

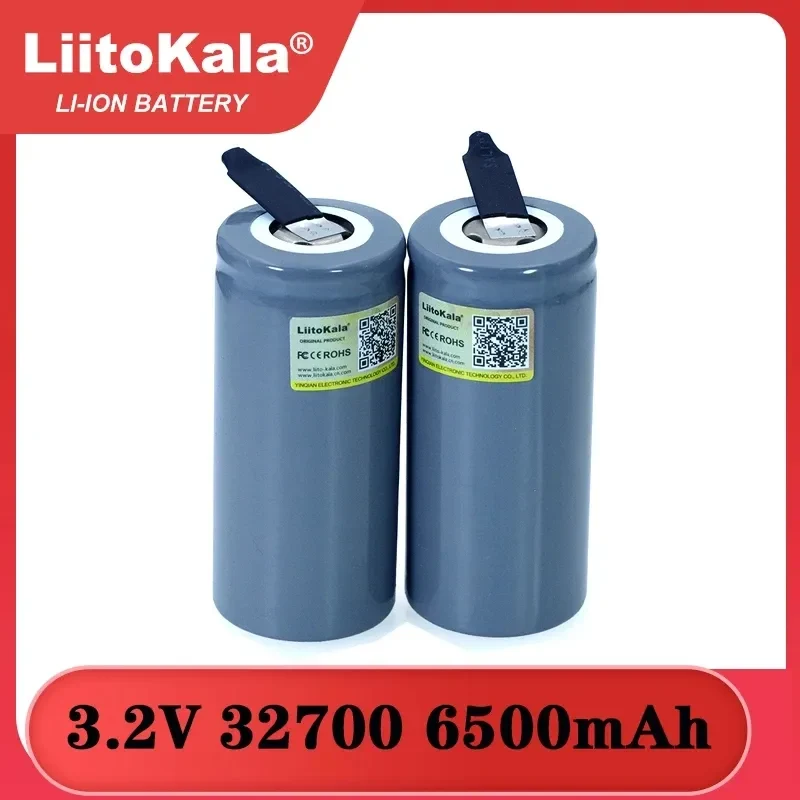

LiitoKala 3,2 В 32700 6500 мАч LiFePO4 аккумулятор 35 А непрерывный разряд максимум 55 А аккумулятор высокой мощности + никелевые листы своим�� руками

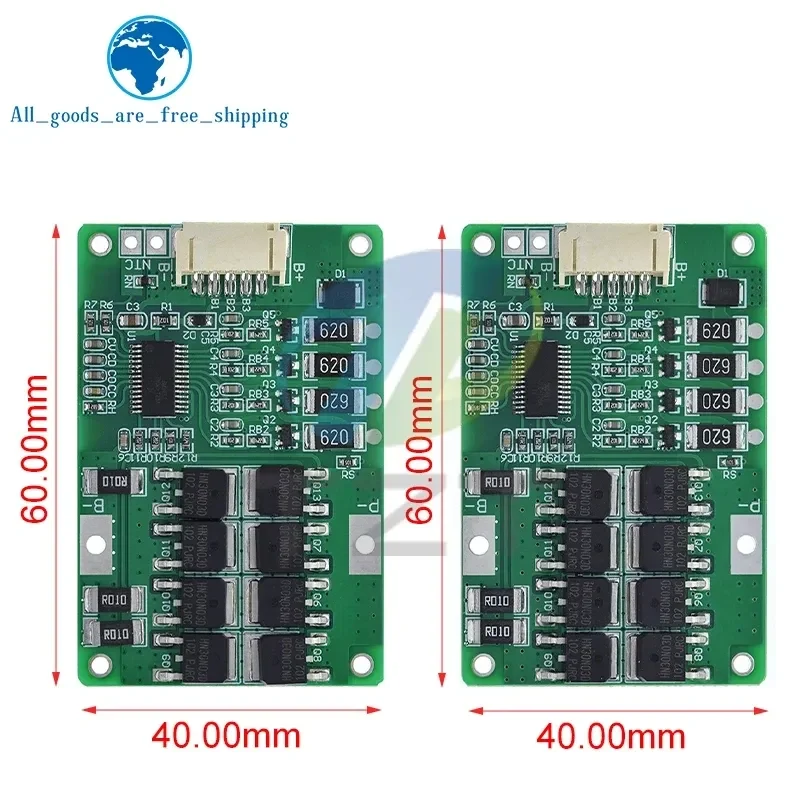

TZT BMS 4S 20A 3,2 В 3,7 В LiFePO4/Плата защиты заряда литиевой батареи 12,8 В 14,4 В 18650 32650 аккумуляторные блоки со сбалансированными аккумуляторами

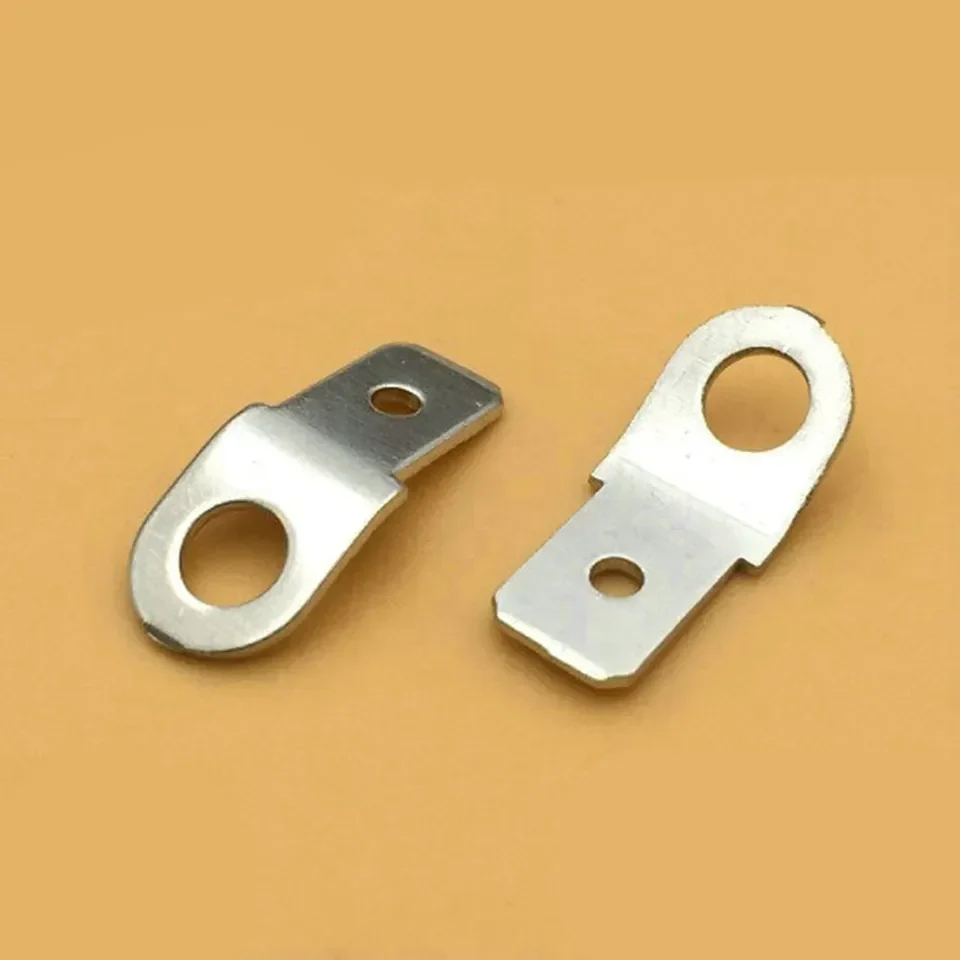

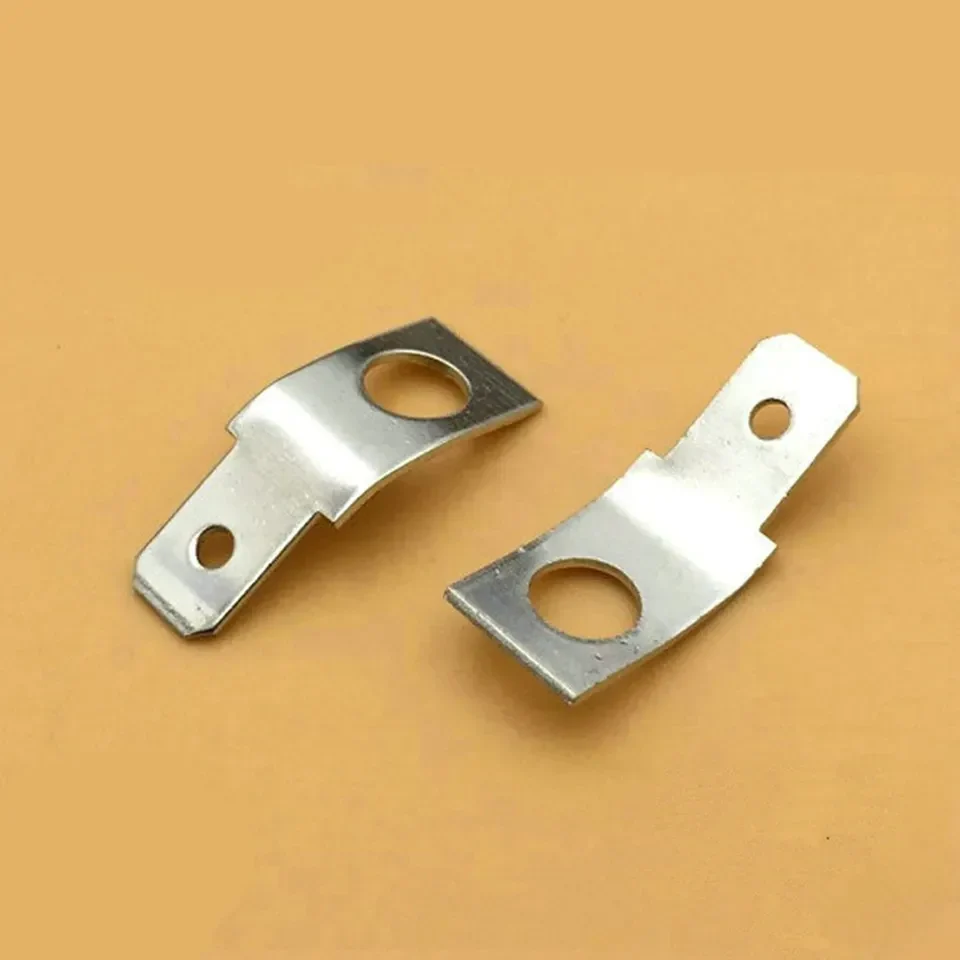

10 шт. разъем для динамика 6,3, винтовое отверстие, толщина 5 мм, 0,8 мм, соединительная вилка, пружина
10 шт., разъем для динамика, 6,3, винтовое отверстие, толщина 4 мм, 0,8 мм, соединительная вилка, пружина
Винт для ноутбука с плоской головкой и крестообразным шлицем M1.2 M1.4 M1.6 M2 M2.5 M3 M4 M5 M6 Винт из нержавеющей стали для ноутбука

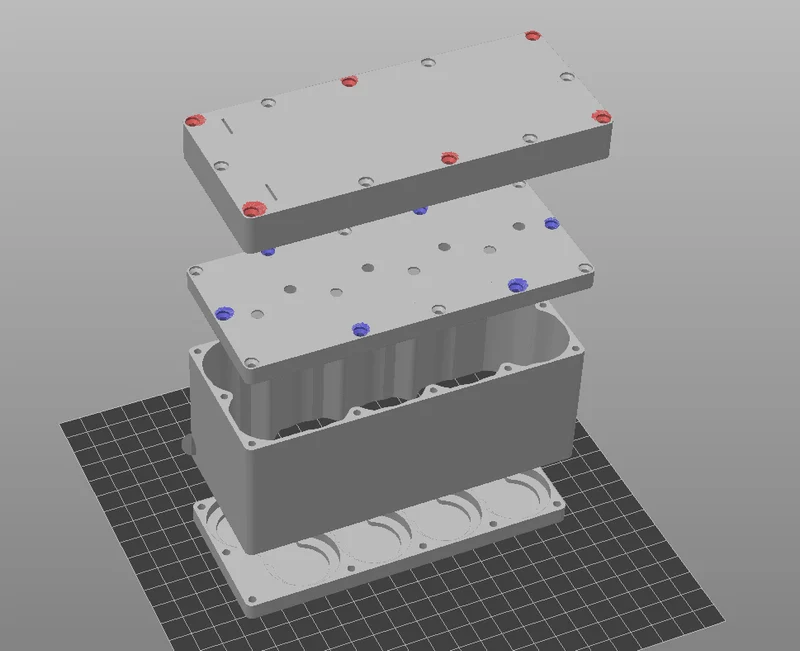

Для сборки потребуются винты с потайной головкой М3:
снизу: 12 винтов с потайной головкой M3x16 мм.
верх: 6 винтов с потайной головкой M3x16 мм.
top2: 6 винтов с потайной головкой M3x35 мм.

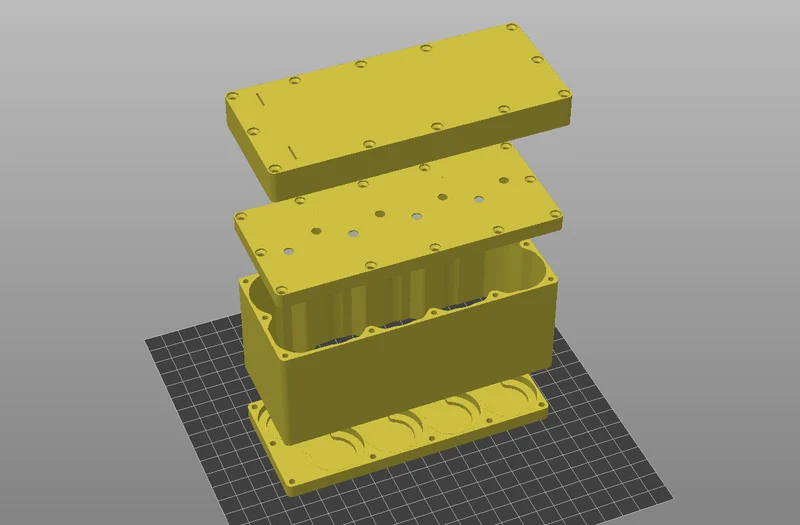

Запечатанная версия:
1шт дно
1шт средний_твердый
1шт топ
1шт топ2

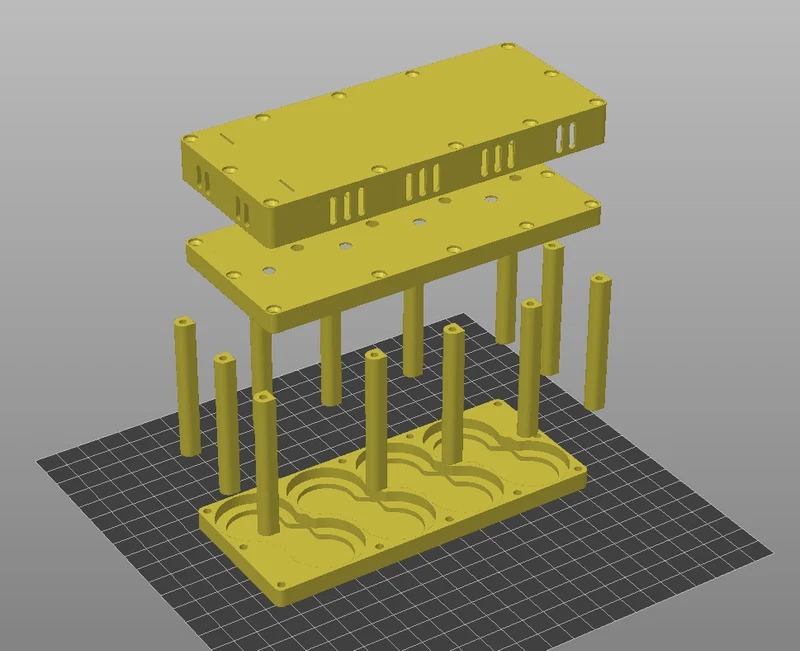

Открытая охлаждаемая версия (рекомендуется):
1шт дно
12шт средний_стойка
1шт топ
1шт топ2_охлаждаемый
Вам нужно распечатать помощник по пайке, чтобы облегчить пайку.
