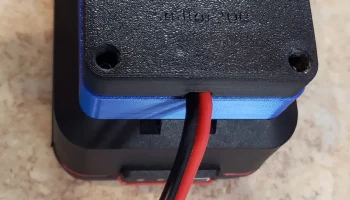

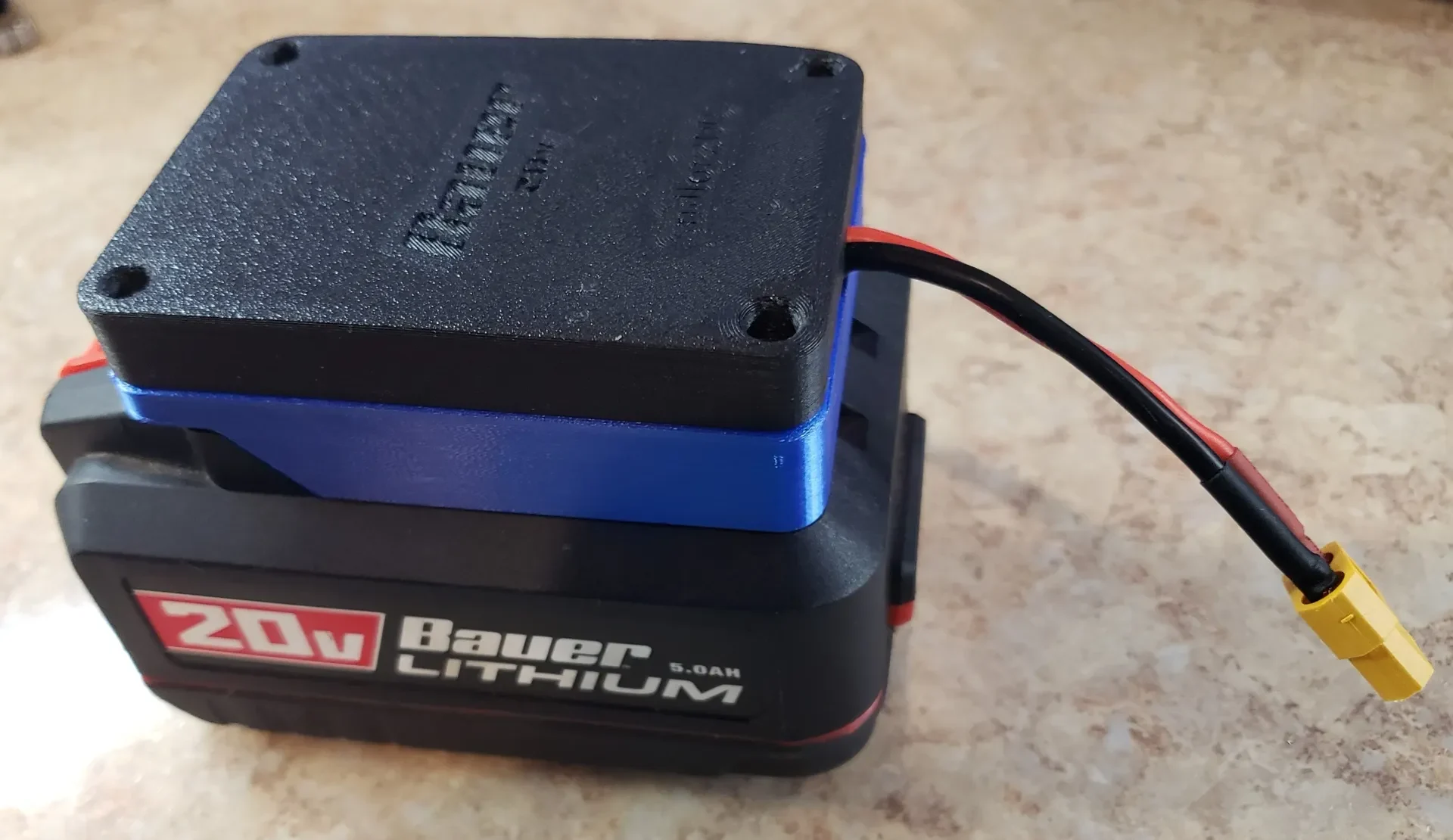

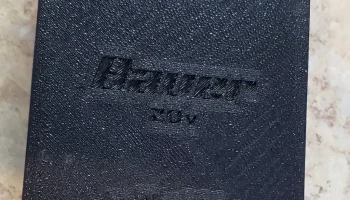

Аккумуляторный кран Bauer 20 В.

Это отвод питания для использования аккумулятора Bauer 20 В для питания других устройств.

Инструкции по печати и сборке включены в файлы.

Всегда соблюдайте осторожность при работе с проводкой и литиевыми батареями. При коротком замыкании они разряжаются очень быстро, что приводит к крайне нежелательным результатам.

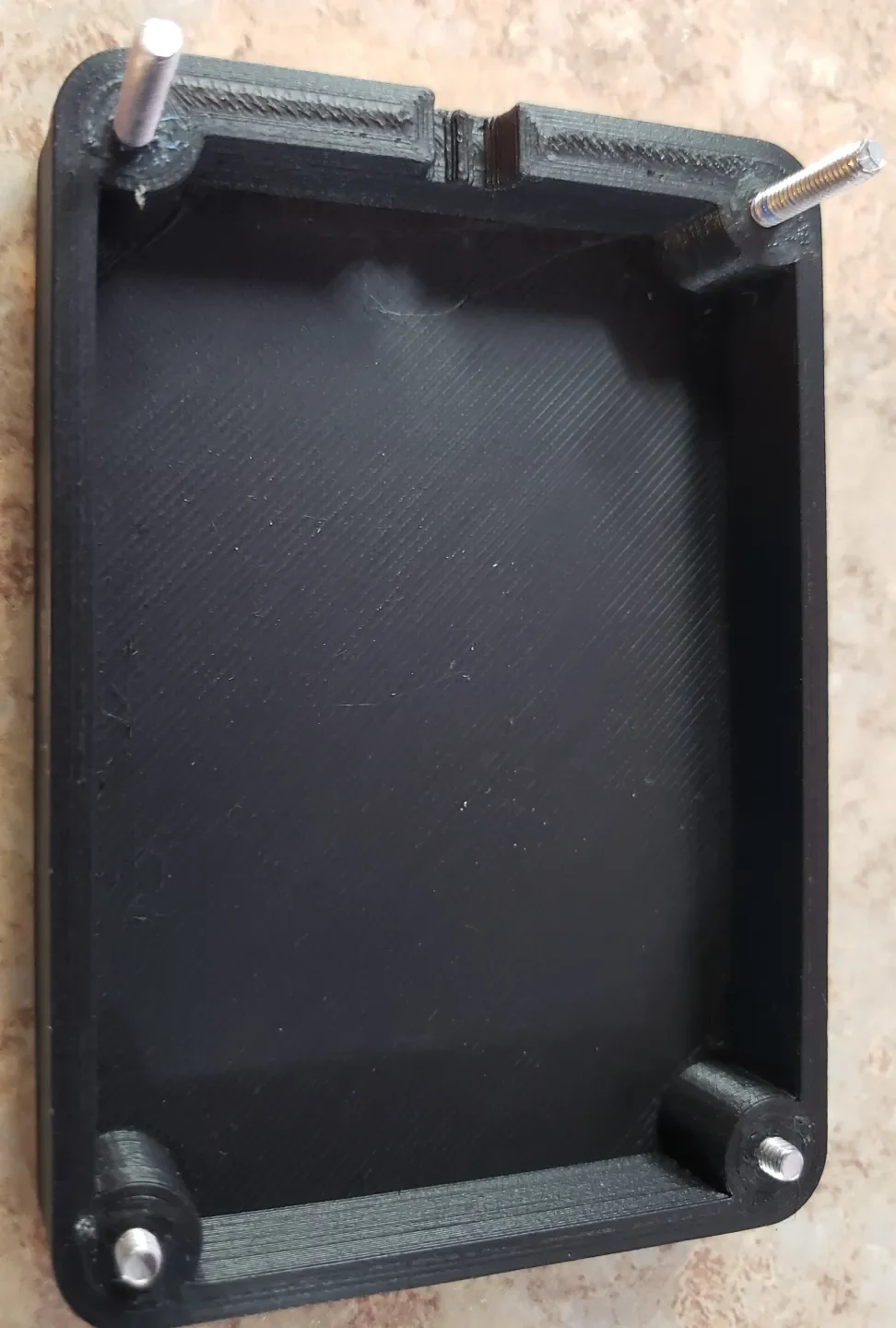

Для сборки используются винты М3 и гайки М3. 2 шт. M3 X 20 мм и 2 шт. Винты M3 X 3 мм и 4 шт. Гайки М3.

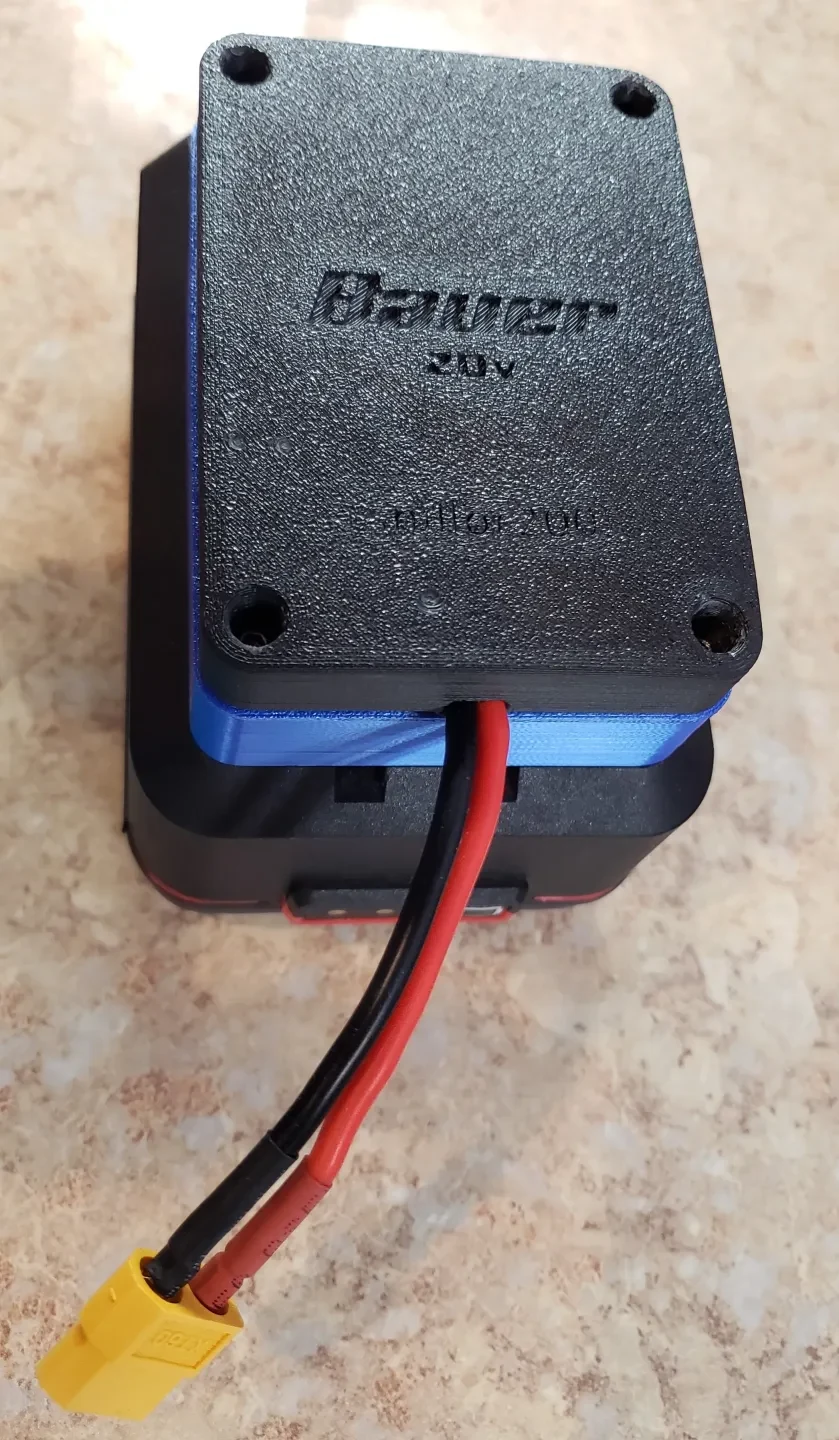

Также используется 14га. Провод в силиконовой оболочке и разъемы XT60.

(Будьте осторожны, пробуя использовать провод другого калибра. Предохранитель на крышке рассчитан на провод 14G. Кроме того, обязательно используйте калибр провода, соответствующий току, который вы будете потреблять при использовании.)

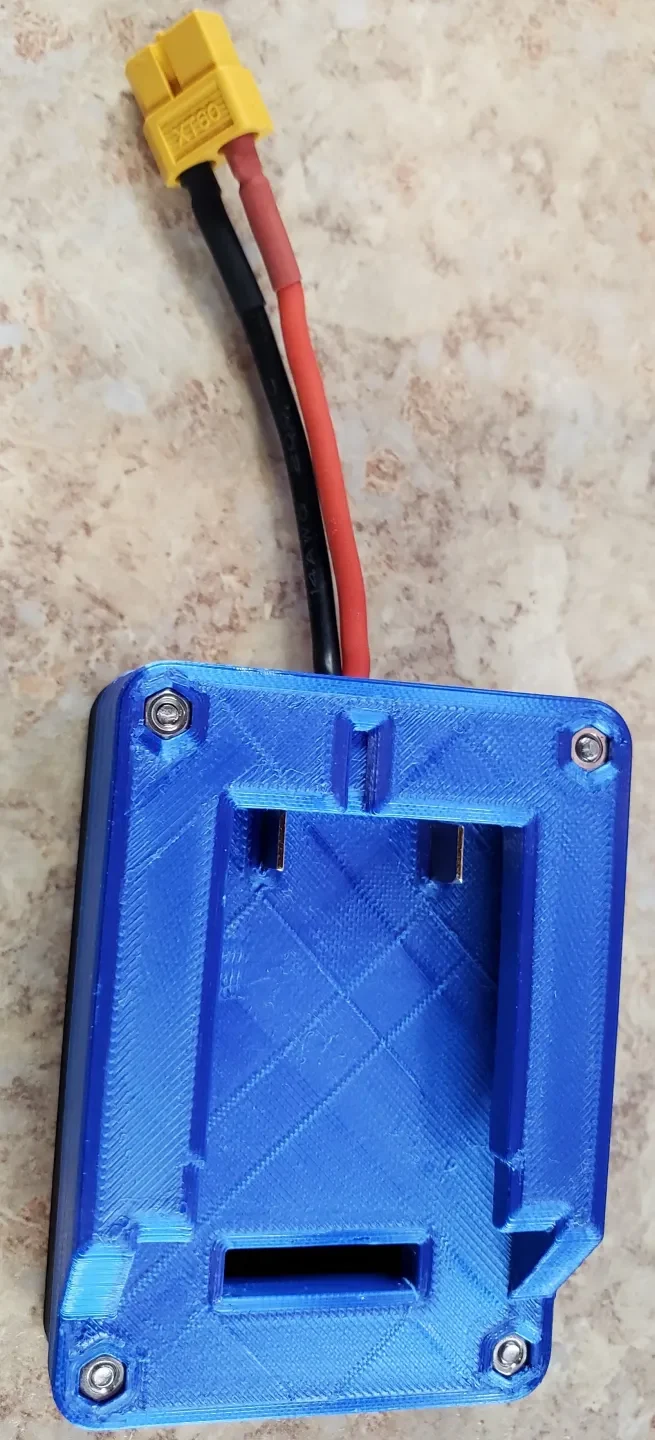

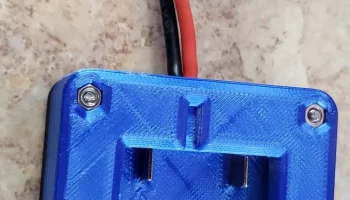

Я использовал латунную петлю от рояля, чтобы создать контакты, которые соединяют разъемы батареи.

Петля фортепиано разрезается дрелью так, чтобы получились два прямоугольника длиной 17 мм и шириной 8 мм.

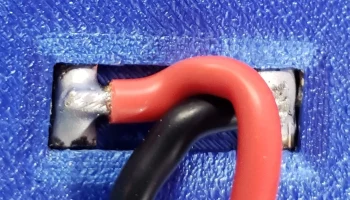

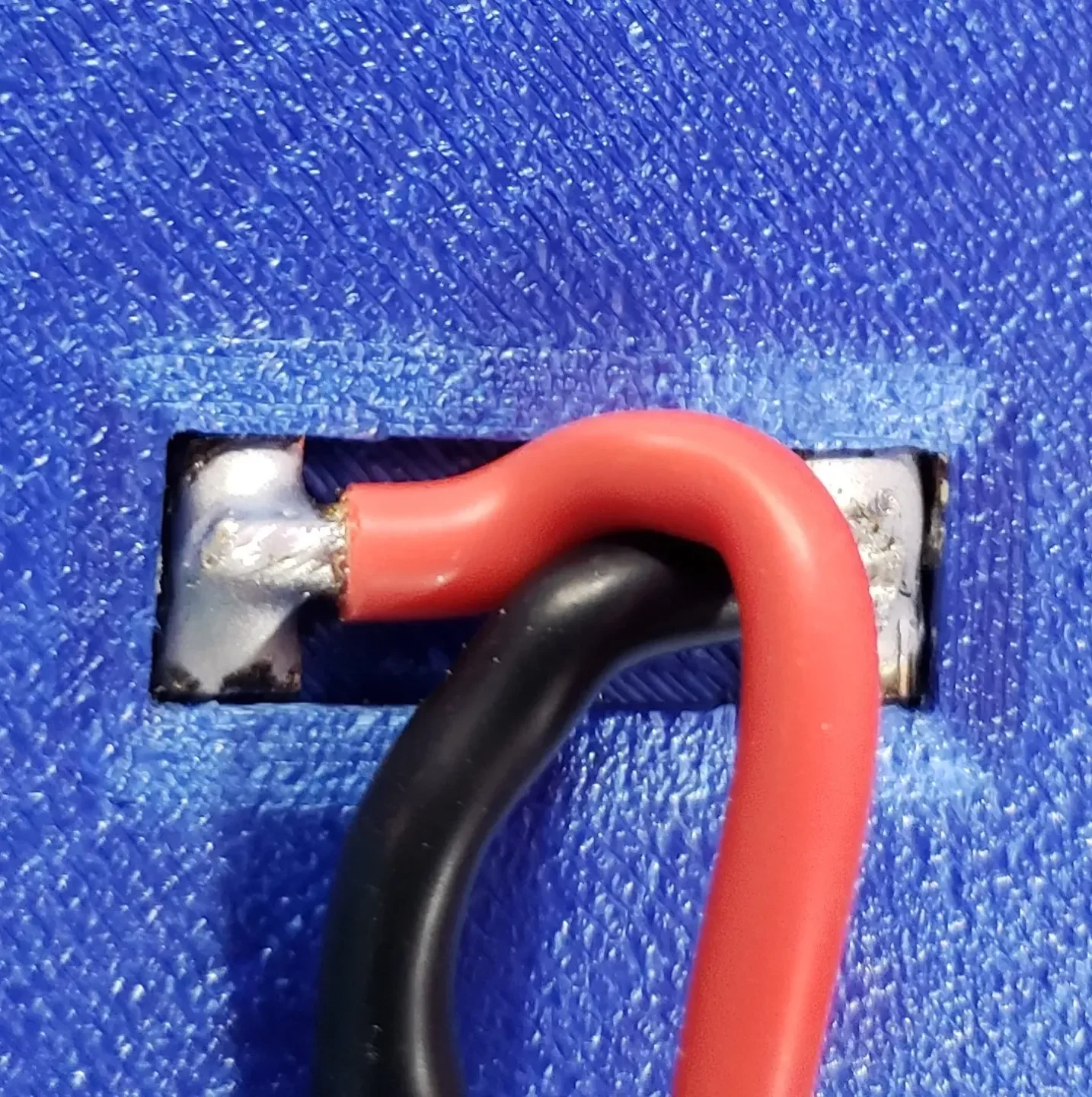

Два прямоугольника согнуты примерно на 90°. 3 мм от одного конца, чтобы обеспечить надежную остановку при установке и создать ровную поверхность для пайки провода.

Это хорошо работает с карандашными паяльниками с питанием от постоянного тока, такими как Pinecil, TS100 или аналогичными. Его также можно использовать в качестве источника питания для различных других настольных приложений.

Ссылки на запчасти на Amazon приведены ниже:

Винты и гайки М3:

https://www.amazon.com/dp/B07Z4YH6NP?psc=1&ref=ppx_yo2ov_dt_b_product_details

Кремниевый провод и разъемы XT60:

https://www.amazon.com/dp/B07L3JMZPJ?ref=ppx_yo2ov_dt_b_product_details&th=1

Латунная петля для фортепиано:

https://www.amazon.com/National-Hardware-N265-355-Continious-Hinge/dp/B000BQL444/ref=sr_1_7?keywords=brass%2Bpiano%2Bhinge&qid=1657676322&sr=8-7&th=1
