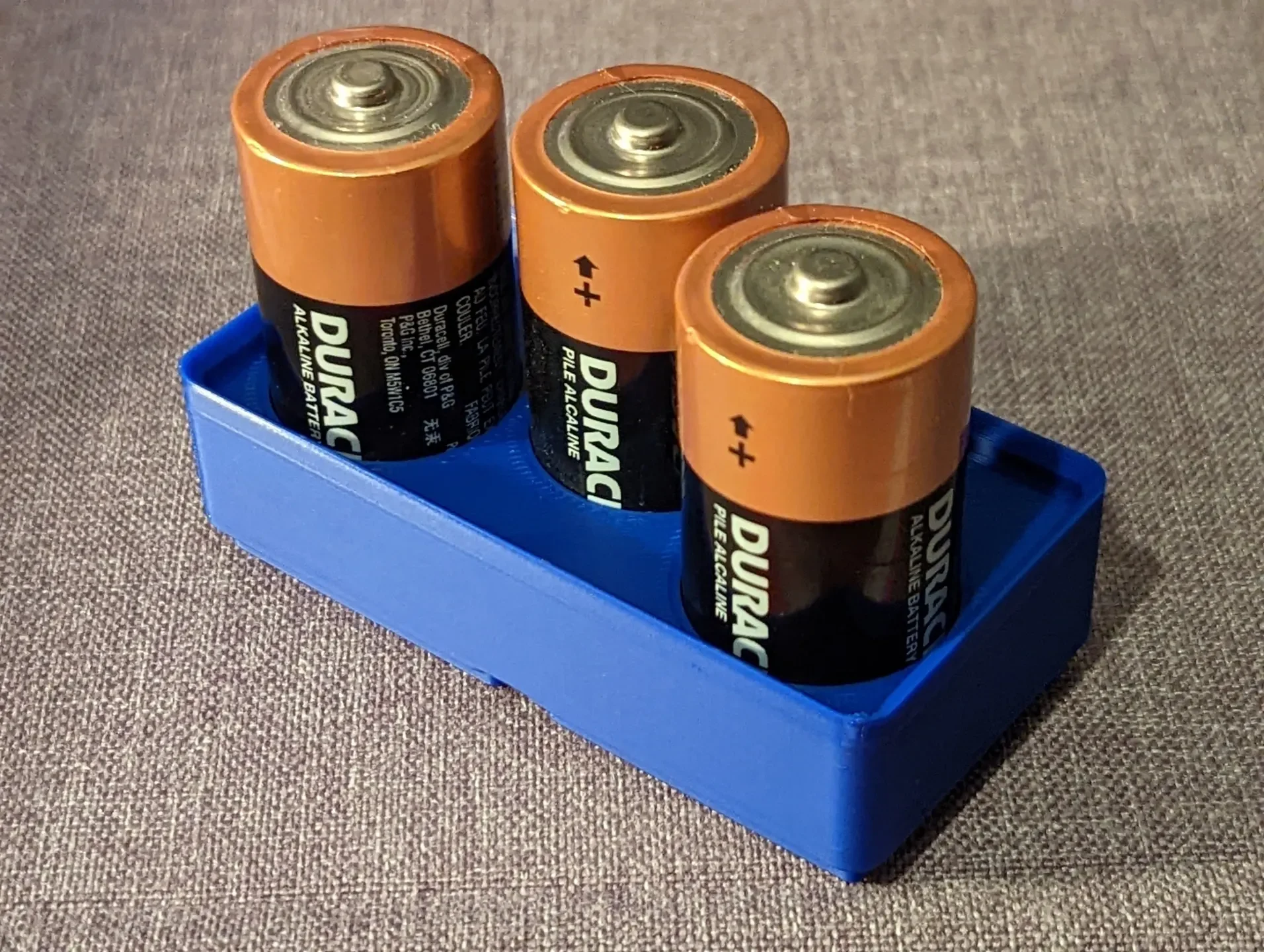

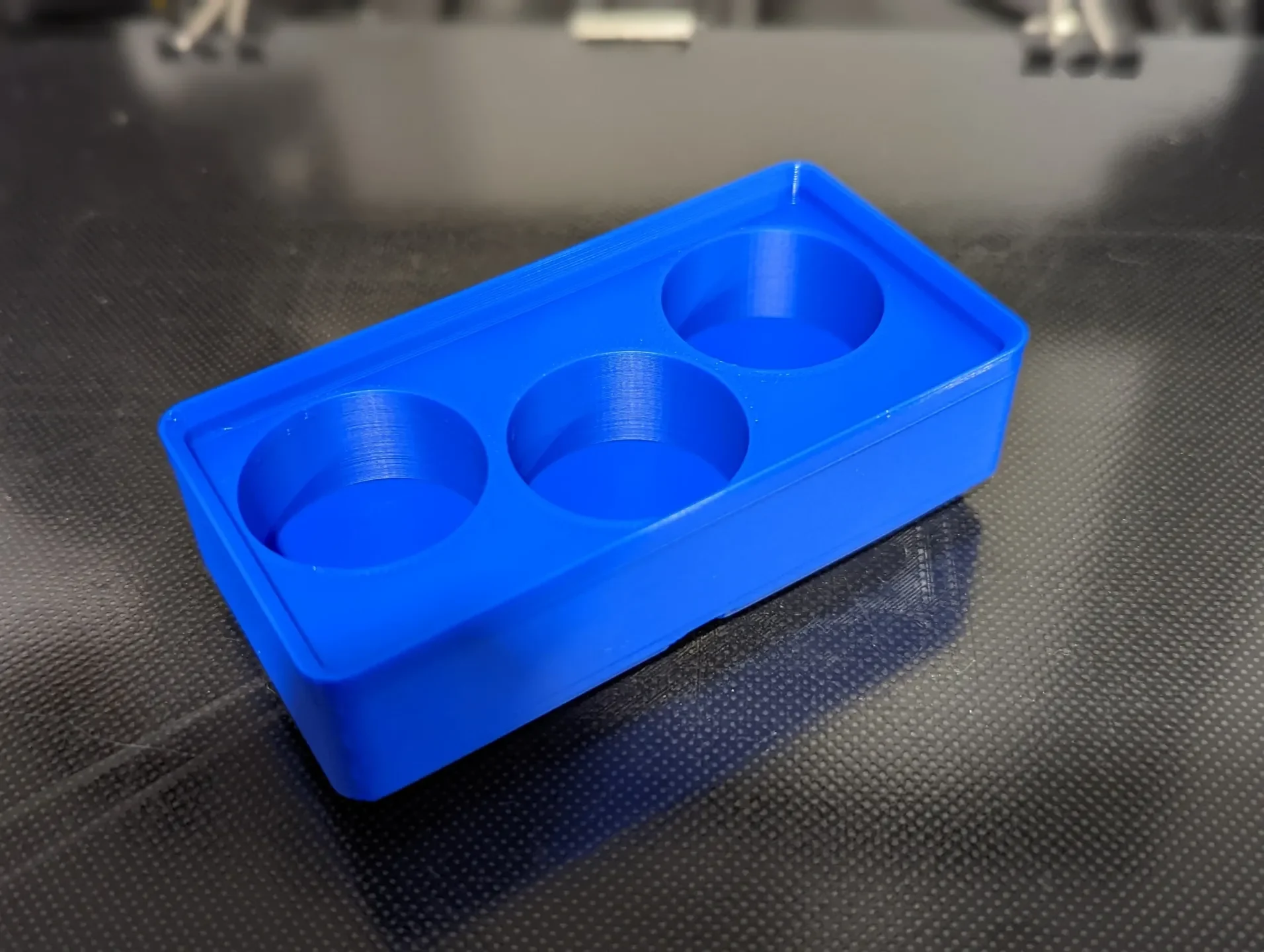

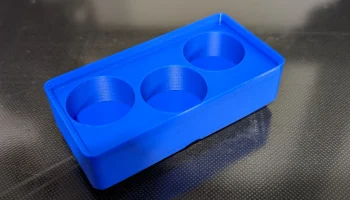

Аккумуляторный блок Gridfinity 1x2 C

Это мой первый дизайн Gridfinity. После распечатки батарейного блока Gridfinity 1x2 D от BenBreaksThings я искал аналогичный держатель для некоторых батарей размера C.

Спроектировал модель в Autodesk Fusion 360, следуя размерам из https://gridfinity.xyz/specification/ и исходного параметрического исходного файла Divider Bins от ZackFreedman https://a360.co/3vbu9B5.

Напечатано в PLA. Высота слоя 0,2 мм. 15% ��аполнение.

----

16 августа 2023 г. — добавлена версия 5 с увеличенным размером отверстий.

Основываясь на отзывах, я загрузил новую версию (v5), в которой диаметр отверстий увеличен до 26,2 мм, что является стандартом для батарей C (согласно Википедии).

Исходная загрузка (v3) по-прежнему включена, она основана на измеренном диаметре 25,5 мм и отлично подходит для меня (плотное прилегание) для батарей разных марок, но ваш пробег может варьироваться в зависимости от марки батареи, допусков принтера и нити накаливания.

Включенная модель Autodesk Fusion 360 была обновлена ​​и теперь содержит параметры для установки диаметра и дополнительного допуска.

Если вас беспокоит посадка, попробуйте тестовую печать, поместив модель в станину слайсера и нарезав/распечатав несколько слоев середины модели.
