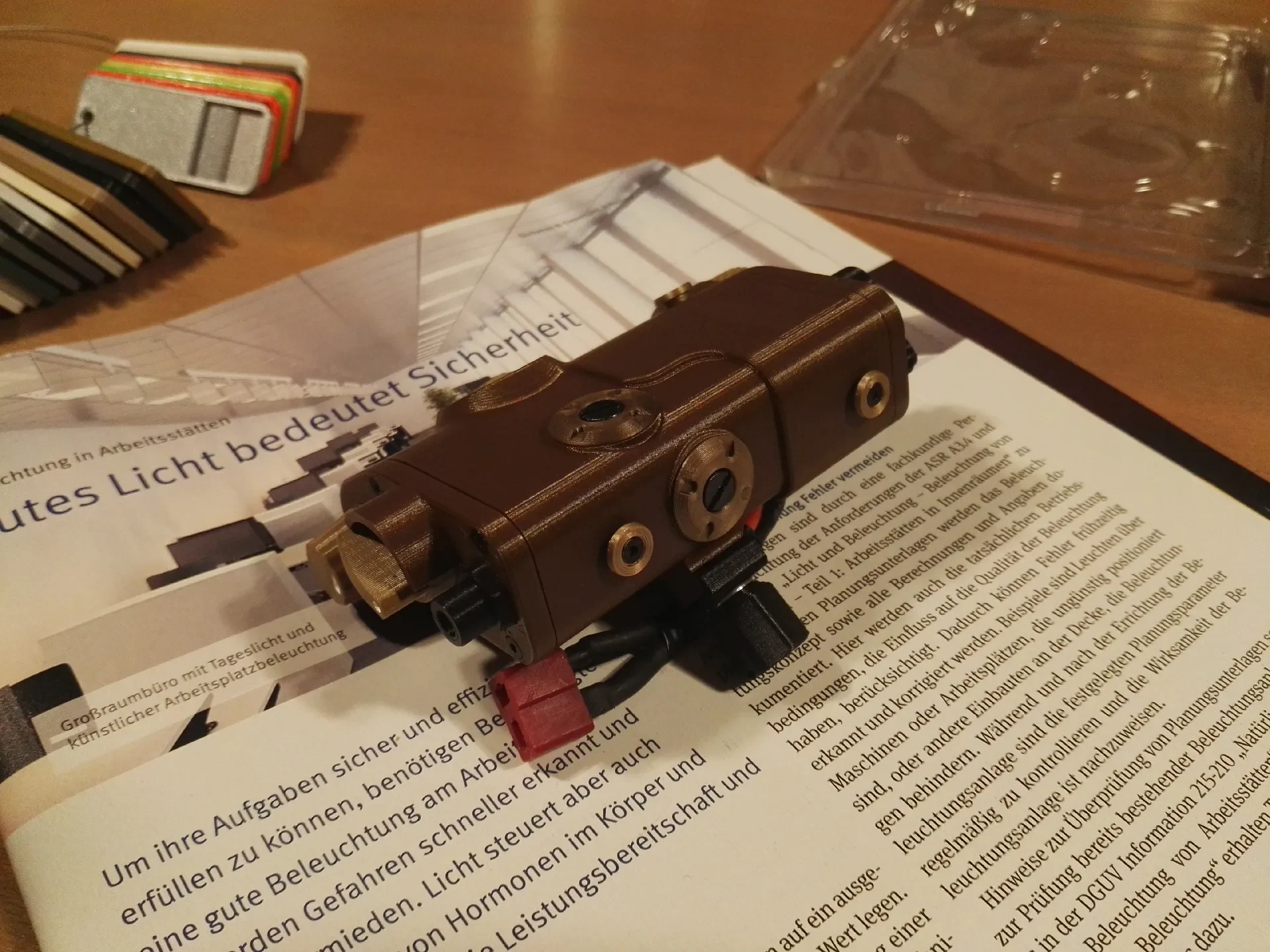

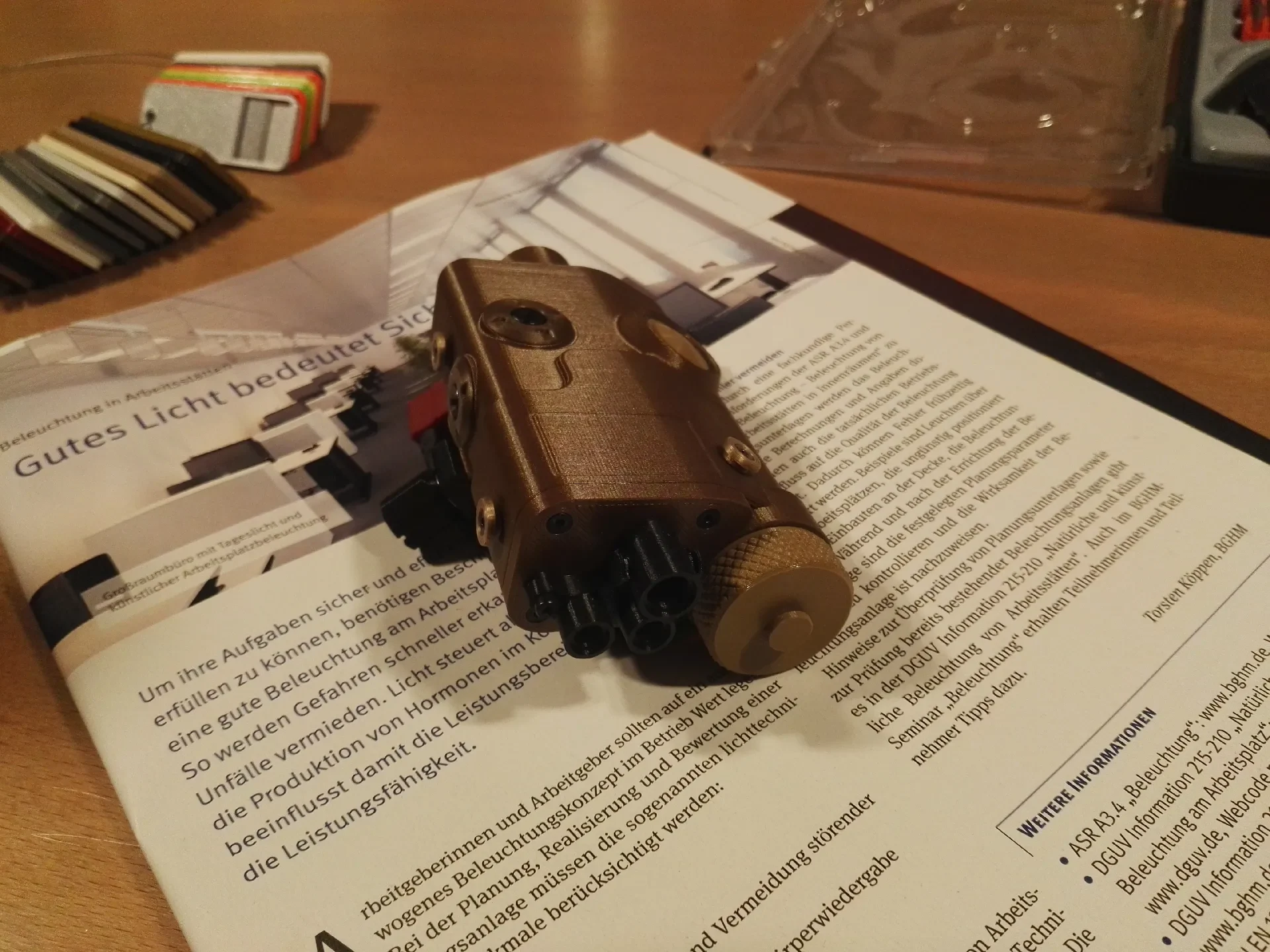

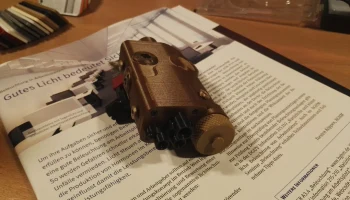

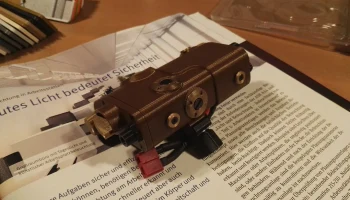

Аккумуляторный ящик для страйкбола VTAL

Общий

Нашел на своем жестком диске, так и не успел его выпустить. Я бы не считал это проектом для начинающих, он довольно сложен и немного затратен, если его создавать только один раз. Сначала я думал продать их, но у меня нет на это времени.

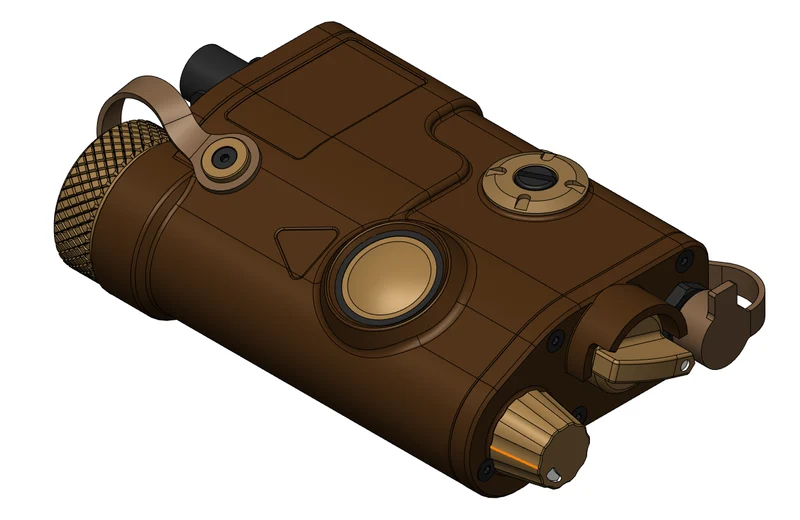

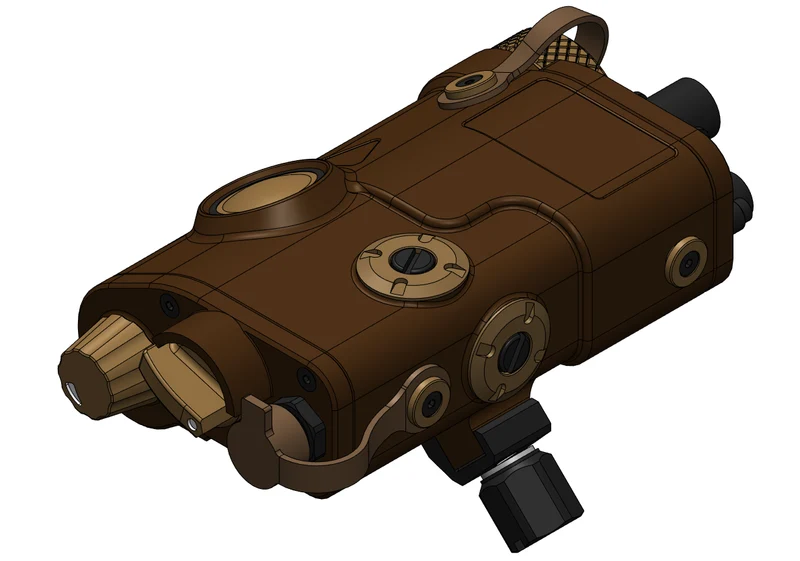

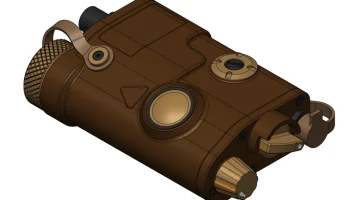

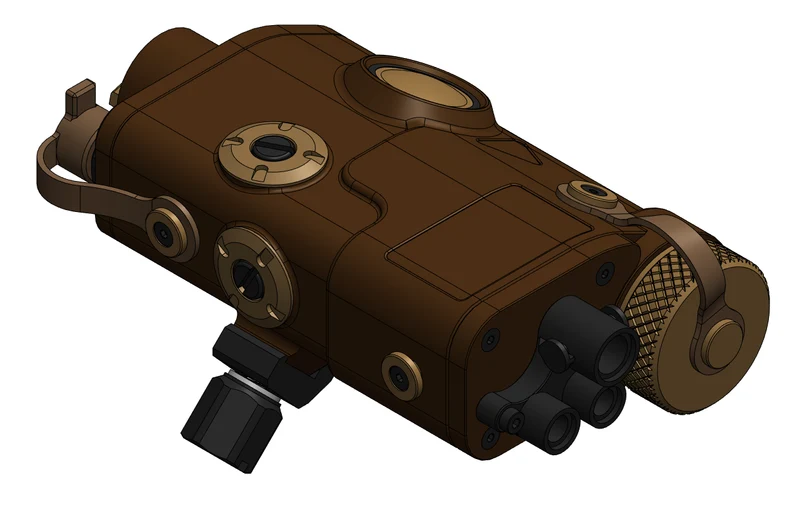

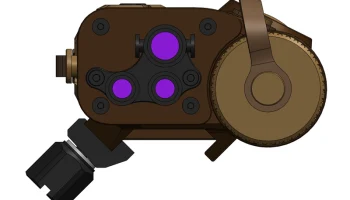

Дизайн

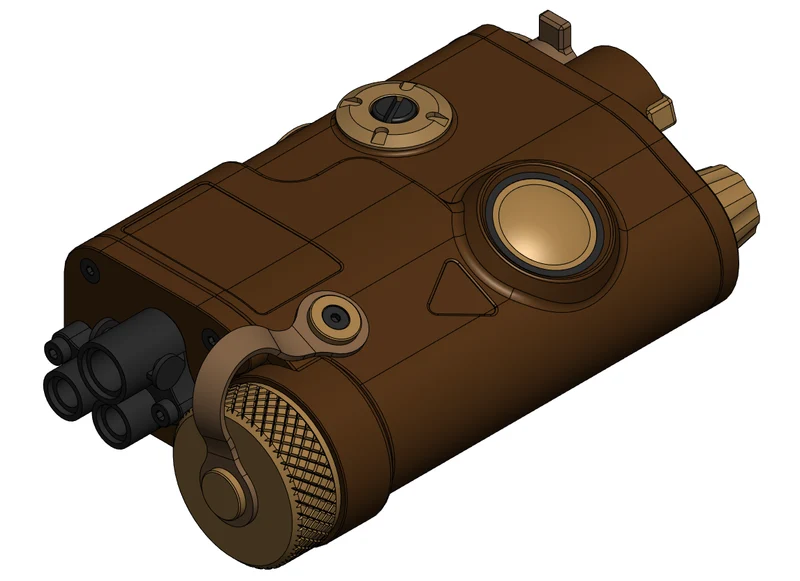

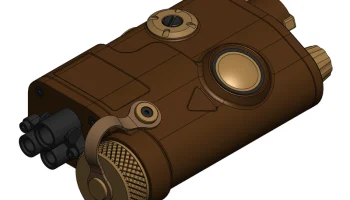

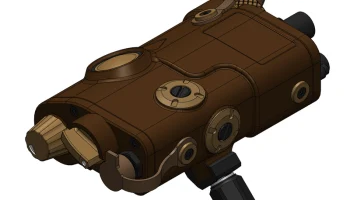

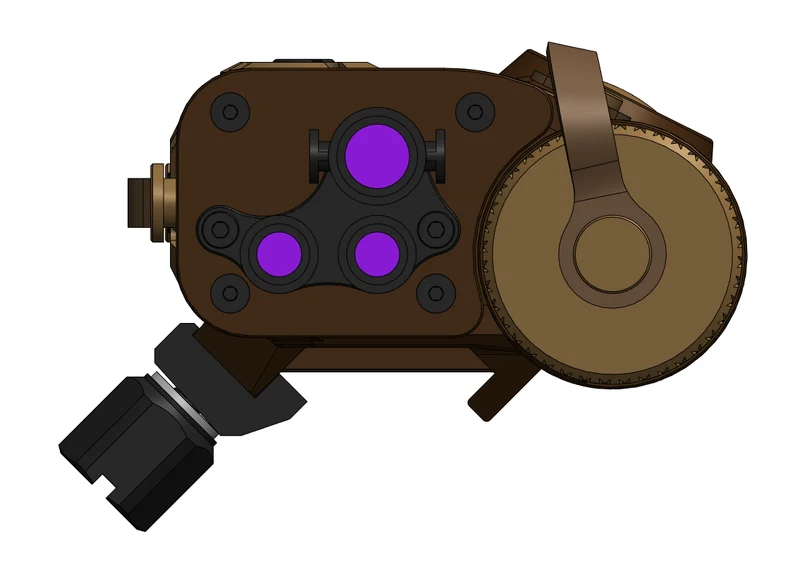

Вдохновлен устройством лазерного прицеливания VTAL, показанным в этой статье. В качестве референса использовали разные картинки из интернета. Модель была несколько увеличена для размещения аккумулятора и механизма крышки. См. также мою модель LM-VAMPIR.

Особенности
Размеры: 108 x 61 x 38 мм (ДxШxВ) + монтажный зажим и винт.

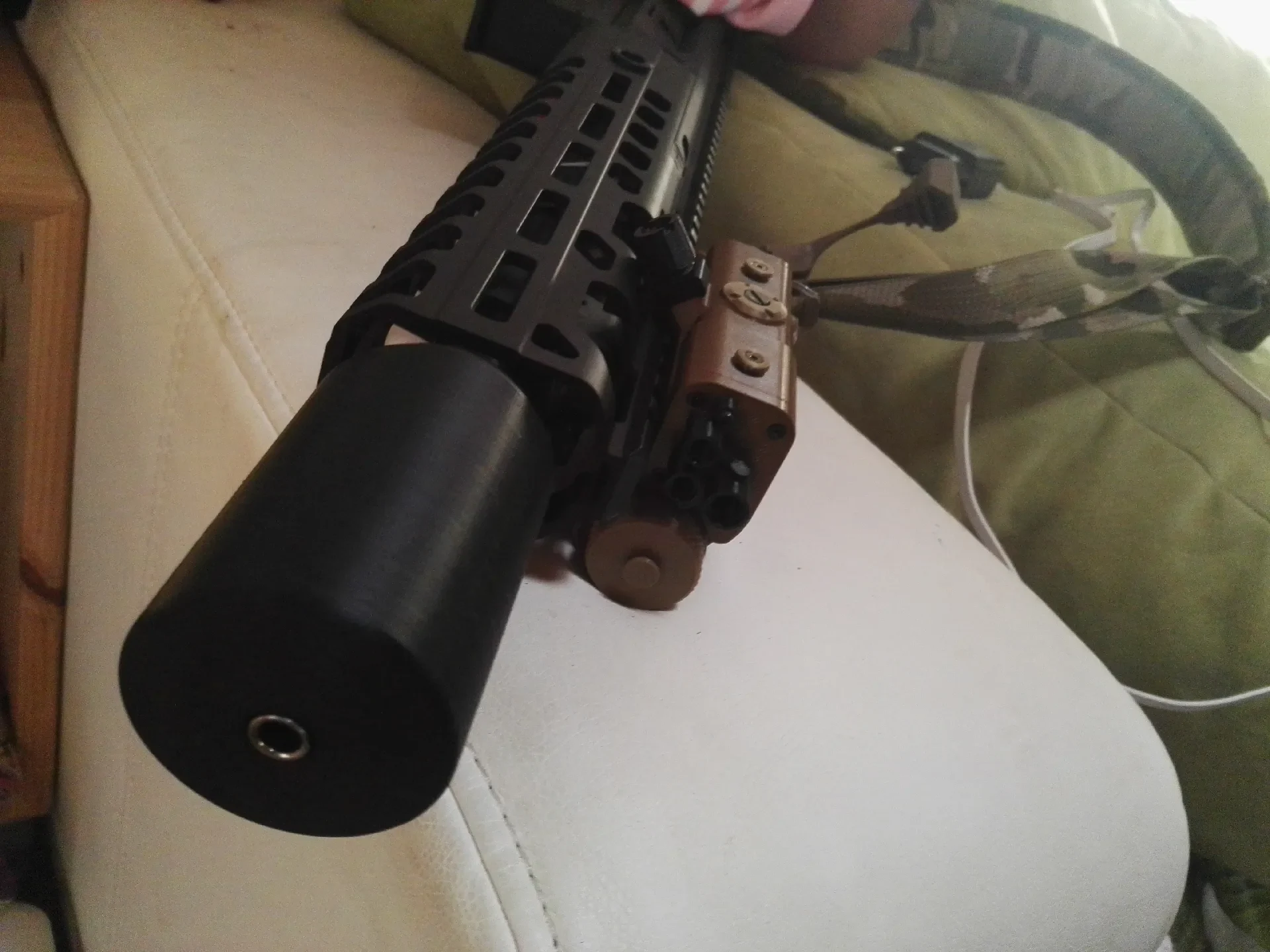

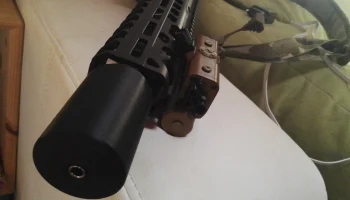

Возможна установка на рельсы НАТО. Никаких инструментов не требуется. ��ысота препятствия над рельсом: 29,5 мм.

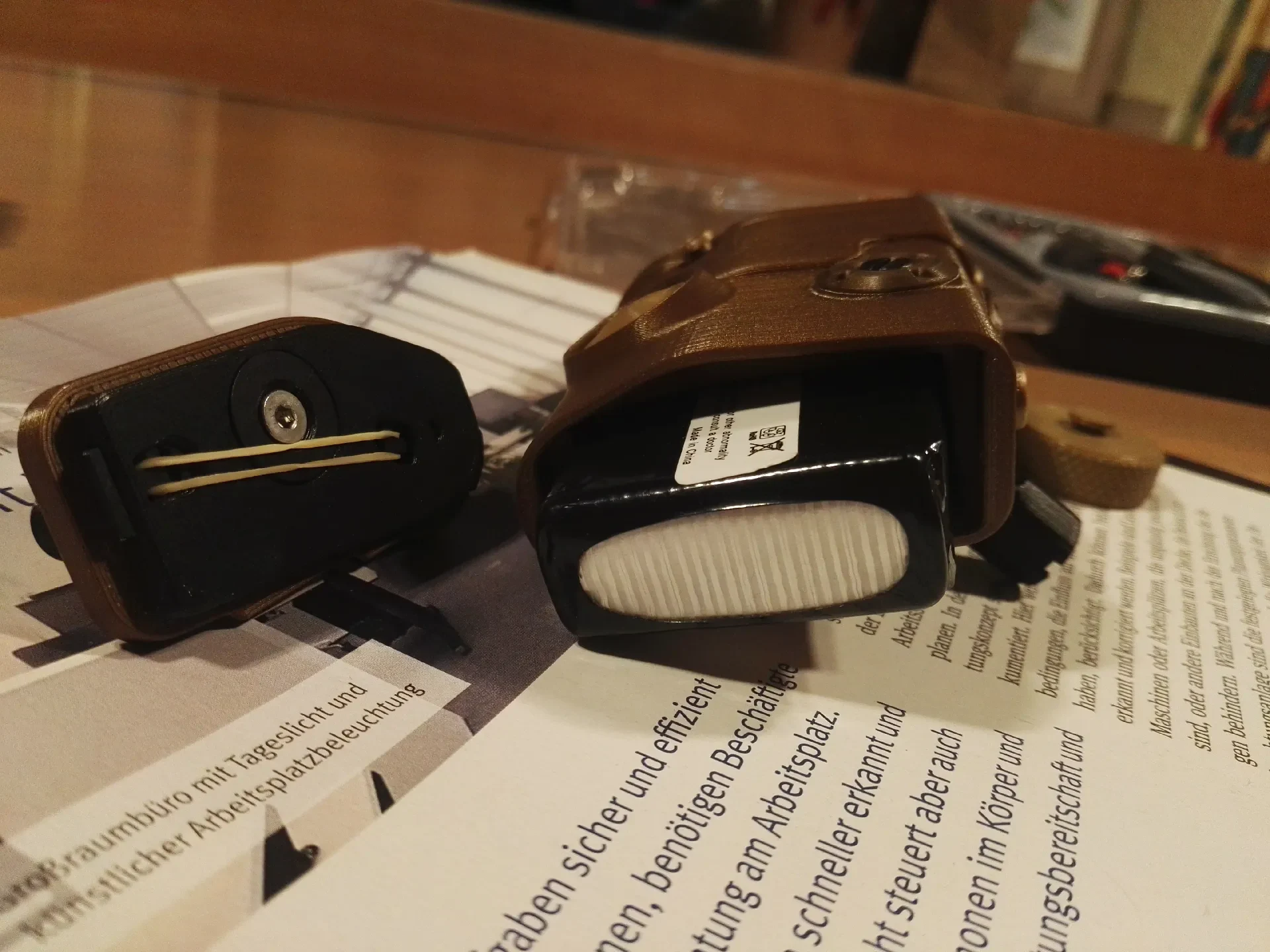

Подходит для 2 или 3-элементных LiPo аккумуляторов размерами до 66 x 42 x 17,5 мм (ДxШxВ). Дополнительное место предусмотрено для кабельного основания.

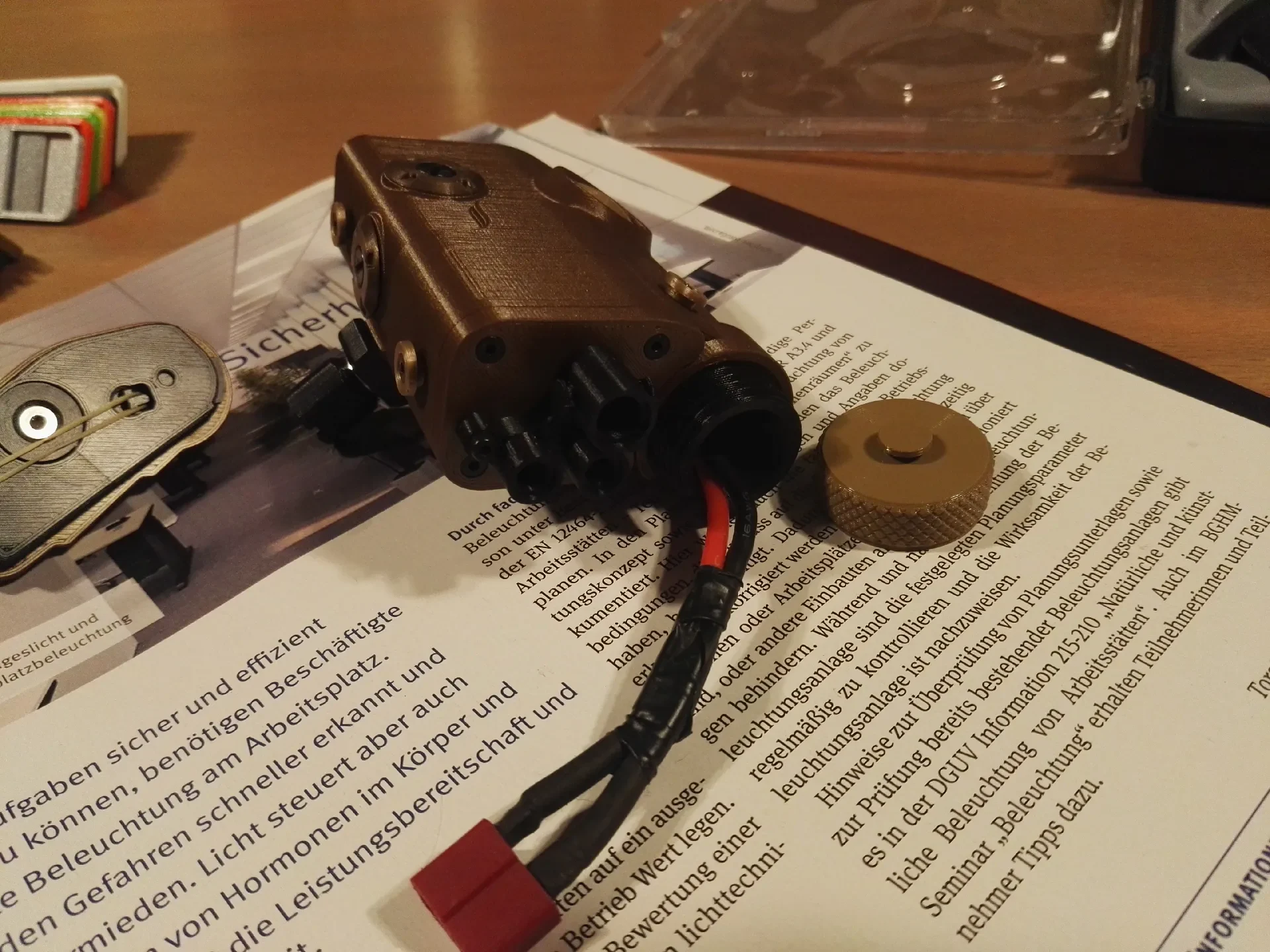

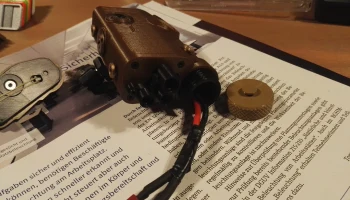

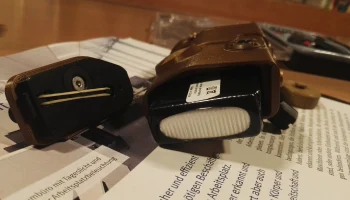

Кабели можно вывести наружу, сняв крышку с винтами. Батарею можно заменить через заднюю крышку, повернув переключатель режима работы. Никаких инструментов не требуется.
Никаких функций лазера нет, поэтому в Германии это разрешено (думаю. Никаких юридических консультаций!).
В комплект входит набор наклеек в формате SVG.

Список запчастей
Инструменты
Тиски, или пресс, или что-нибудь, что можно вдавливать в вещи.
Метчик М4.
Биты для отверток для всех винтов.
Длинный (20 мм подойдет) винт М2 для затягивания гаек в углублениях.
Напильник или наждачная бумага для чистого удаления полей.
Наждачная бумага для зачистки неровной верхней поверхности отпечатков.
Подходящий клей для вашего выбора материала.
Скальпель и маркер для наклеек (если используется).

Для покупки

Все приобретаемые детали являются стандартными. Возможно, будет сложно и/или немного дорого найти нержавеющую сталь с черным оксидом. Думаю, большую часть я купил на eBay. Считайте себя предупрежденным. Или просто используйте другие материалы и живите с другим цветом.

Сумма Название Материал
2 винта с головкой под торцевой ключ — DIN 912 — M2 x 8, нержавеющая сталь с воронением
9 Винт с плоской головкой — DIN 7991 — M2 x 4, нержавеющая сталь с воронением
3 винта с плоской головкой — DIN 7991 — M2 x 6, нержавеющая сталь с воронением
2 винта с плоской головкой — DIN 7991 — M3 x 12 сталь
1 винт с шестигранной головкой — DIN 933 — M4 x 16 сталь
2 винта с головкой под торцевой ключ со шлицем — DIN 84 x «4» (обрезанные по длине), нержавеющая сталь с черной оксидной пленкой
2 тонкие шестигранные гайки — DIN 439 — сталь М4
5 шестигранная гайка — DIN 934 — сталь M2
4-контактный — DIN 7 — 2 x 4 стальной
1 пружинная шайба — DIN 137A — сталь М3
1 шайба — DIN 125 — сталь М4
2 шайбы — DIN 125 — сталь М3
1 резинка — резинка диаметром 20 мм.

Для печати

Названия не обязательно имеют смысл в отношении оружия, я просто так назвал эти части.

Сумма Название Материал
1 Материал корпуса MK1
2 регулировочных диска, металлический материал
Материал корпуса 1 рельсового стержня
1 материал переключателя большого пальца MK1
1 обод переключателя MK1, матовый черный
1 резьбовая крышка, черная матовая резьба
1 оптика МК1 матовая черная
2 держателя крышки, металлический материал
2 Материал переключателя дискового набора MK1
1 материал переключателя режима работы
1 материал переключателя с винтовой крышкой
1 материал переключателя держателя винтовой крышки
1 Материал корпуса задней крышки MK1
1 розетка матовая черная
1 корпус защелки, матовый черный
1 короткая пружинная защелка, матовая черная
1 длинная пружинная защелка матового черного цвета
1 кулачок защелки, матовый черный
1 зажимной кронштейн, матовый черный
1 зажимная гайка, матовая черная
1 ремешок для крышки розетки из гибкого материала
1 ремешок с завинчивающейся крышкой из гибкого материала

Материалы:

Используйте то, что считаете нужным. Я использовал:

Материал корпуса: Das Filament — мой постоянный поставщик. Хорошее качество за свою цену.
Металлический материал: Все материалы, которые я получил от Redline Filament, напечатаны нормально. У них также есть программа переработки пустых катушек и отходов.
Материал переключателя: Единственный способ получить PLA RAL 8000 — это использовать цвет colorFabb по запросу. Стоит 50 евро за рулон, печатает как говно, больше никогда.
матовый черный: Das Filament — мой любимый поставщик. Хорошее качество за свою цену. Однако матовый черный имеет тенденцию засоряться при низкой высоте слоя, низкой скорости печати или маленьких соплах.
гибкий материал: легко печатается и обладает необходимой гибкостью.
Для печати (2D) и/или вырезания

Нужны ли вам наклейки и какие именно, решать вам. Если вы хотите их использовать, вам нужно их сделать: я использую эти сверхстойкие этикетки от Avery-Zweckform, распечатайте
