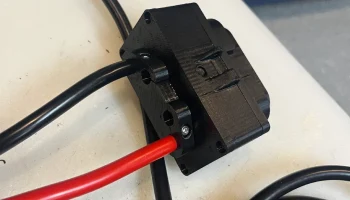

Разъем дополнительной батареи Anker Solix

Это электрический разъем, позволяющий использовать аккумулятор стороннего производителя с аккумуляторным блоком F3800.

ПРИМЕЧАНИЕ. Это НЕ внесено в список UL и не одобрено Anker! Причина, по которой я создал эту модель, заключается в том, что я видел, как другие успешно подключались к этому устройству с довольно мощными батареями. Если провода выдернут из Анкера, два незакрепленных провода окажутся на земле и могут стать причиной пожара.

ПРИМЕЧАНИЕ 2. Разъем разработан мной. Подтвердите подключение к вашей системе.

ВНИМАНИЕ: Anker использует два провода 6 AWG для каждой фазы, но Anker также позволяет использовать до ШЕСТИ аккумуляторных блоков емкостью 3840 Втч! Два вывода 10 AWG обеспечивают половину допустимого тока по сравнению с выводом 6 AWG. Это сделано для одной батареи емкостью 5120 Втч. Даже два, но НЕ 6!!! Если вы планируете использовать такое количество батарей, используйте кабели калибра 6 AWG! Десятки не помогут!!!

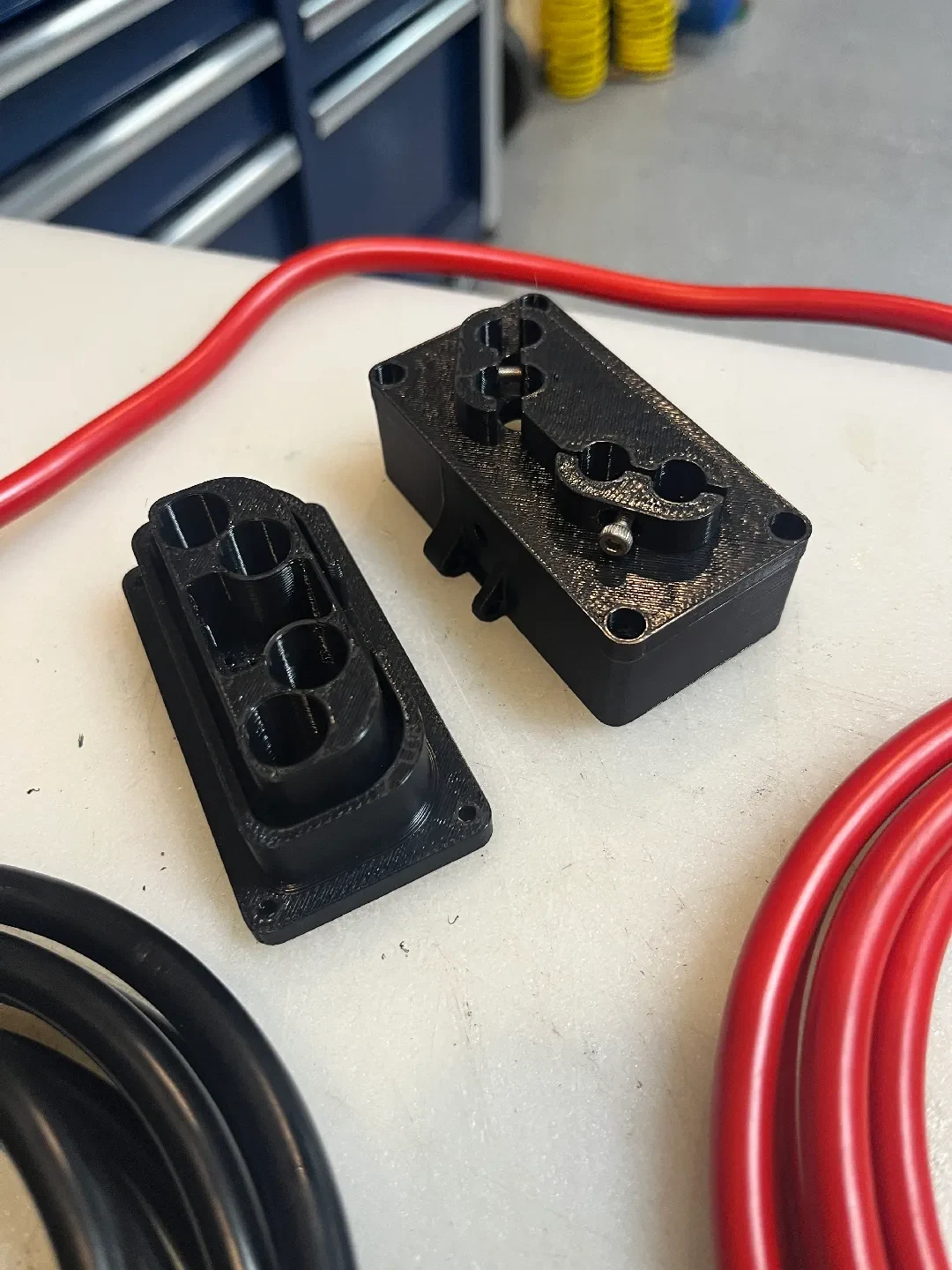

***ПРИМЕЧАНИЕ 3. Я добавил новую модель для использования проводников 6 AWG. Этот лучше!

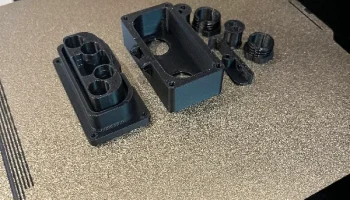

Необходимые детали:

(4) вилки типа «банан» EC5 диаметром 5 мм

(2) вилка и провода XT60 10 AWG. Минимальная длина 150 мм, но можно и длиннее.

(4) Винты 3Mx24 (для корпуса)

(1) Винт 3Mx16 (для стопорного рычага)

(1) Пружина шариковой ручки (также для рычага блокировки. Украдите ее из ручки, в которой закончились чернила!)

Сборка:

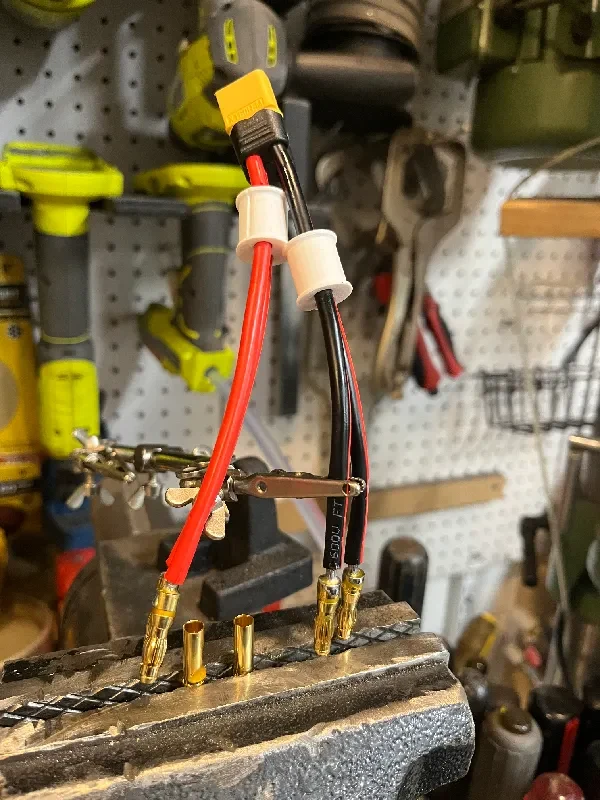

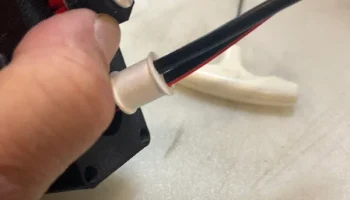

Наденьте детали катушки (изображены белым цветом) на провода XT60. В одной катушке красные, в другой черные.

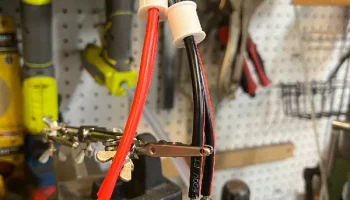

Припаяйте концы каждого к штепселю типа «банан». Если на внешней стороне вилки появился припой, очистите его.

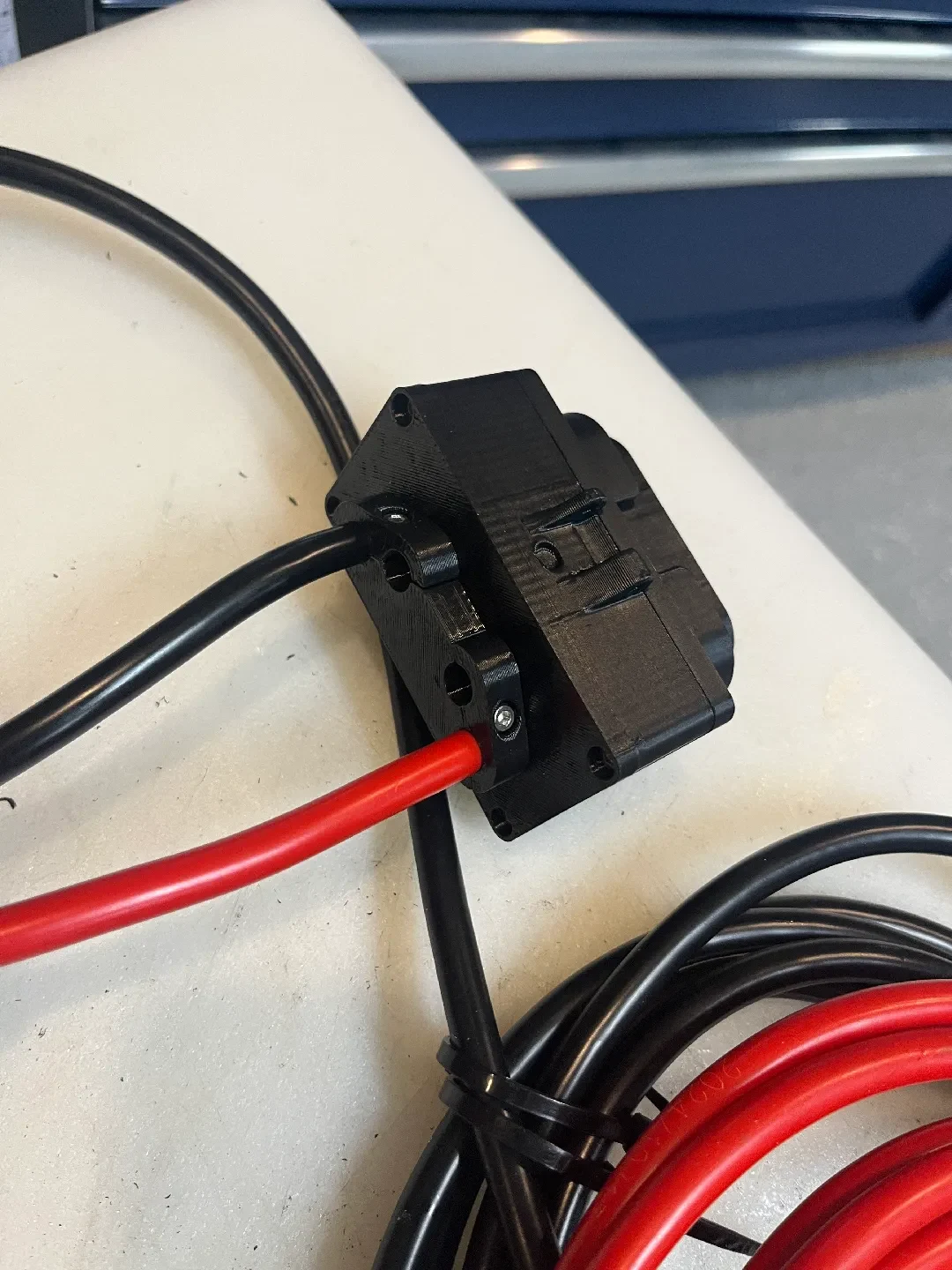

Пропустите красные провода через правое отверстие на задней панели корпуса, а черные — через левое отверстие. (Примечание: если смотреть снаружи корпуса, крепление замка будет сверху.)

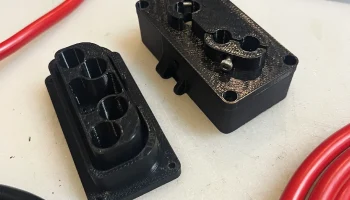

Вставьте заглушки в отверстия основного корпуса. Они плотно прилегают, и для этого можно вставить в вилку отвертку (а не провод). После завершения работы пробка будет находиться на одном уровне с поверхностью.

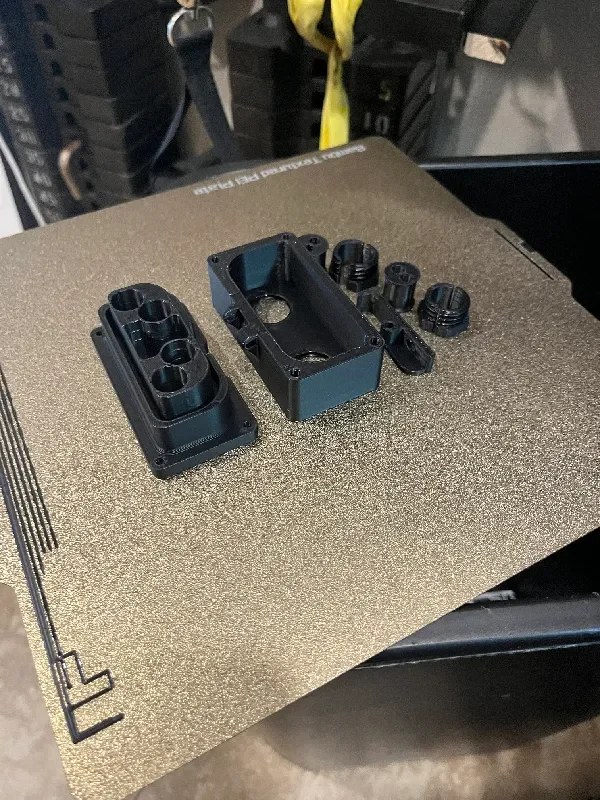

Скрепите корпус четырьмя винтами M3x24.

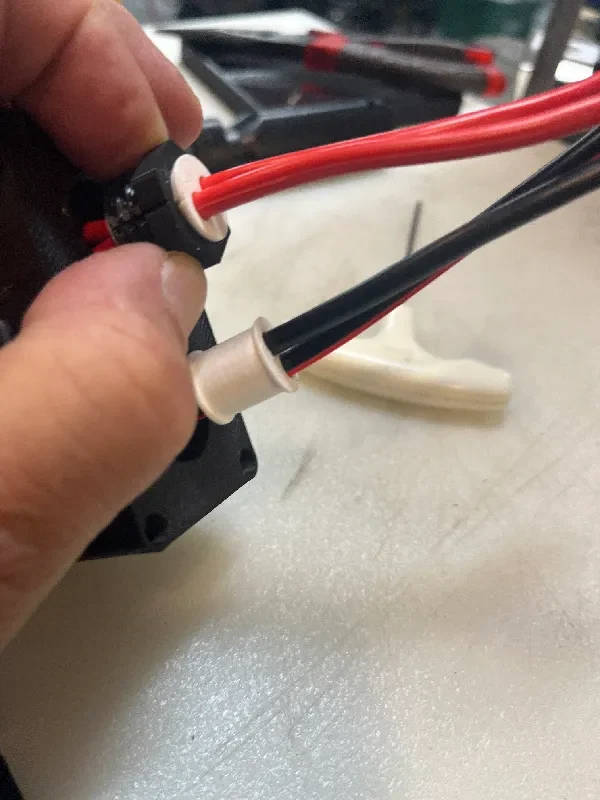

Установите разъемные колпачки вокруг частей катушки в корпус. Разъемные колпачки с резьбой являются парными! Если не вкручивается, проверьте правильность резьбы, возможно, вы их перепутали!

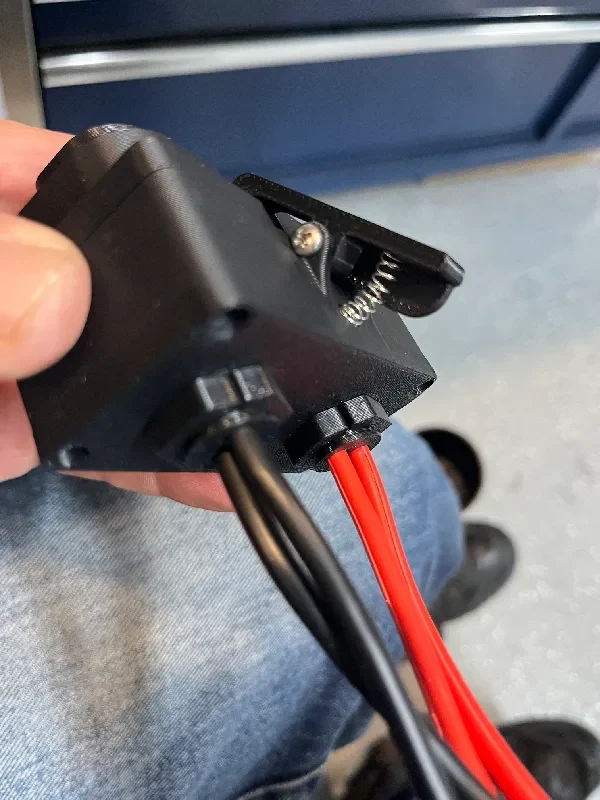

Используйте винт M3x16, чтобы прикрепить рычаг блокировки к корпусу. Не затягивайте слишком сильно.

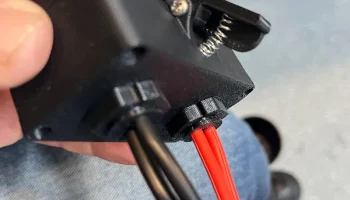

Осторожно поместите пружину шариковой ручки в отверстия рычага блокировки. Я предлагаю использовать пинцет. (Поднимите пружину с пола и попробуйте еще раз. Повторите при необходимости!)

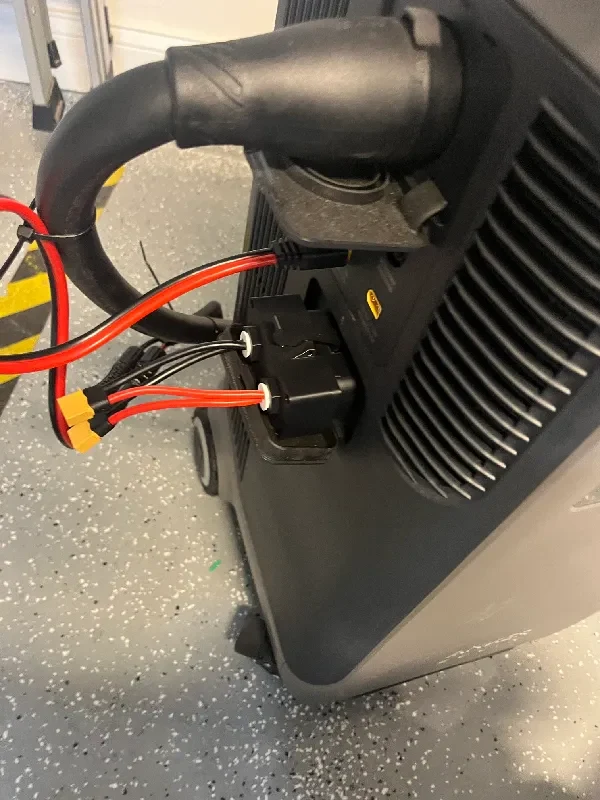

Подключите его и убедитесь, что на каждой из вилок есть напряжение.
