Угловой корпус для разъема Betteri BC01 (совместим с бат...

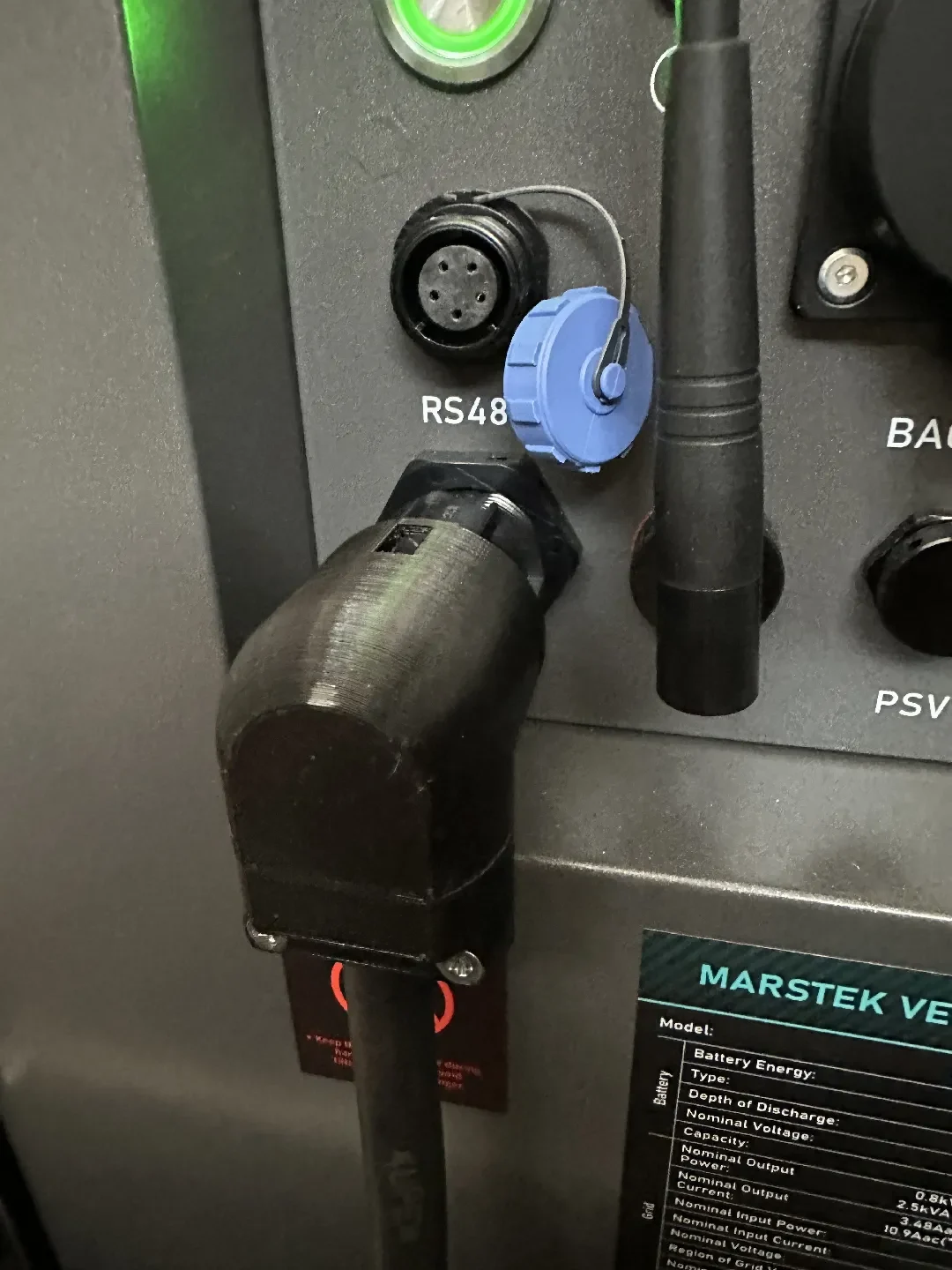

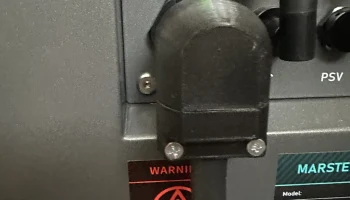

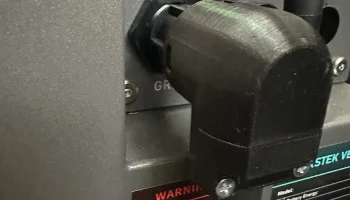

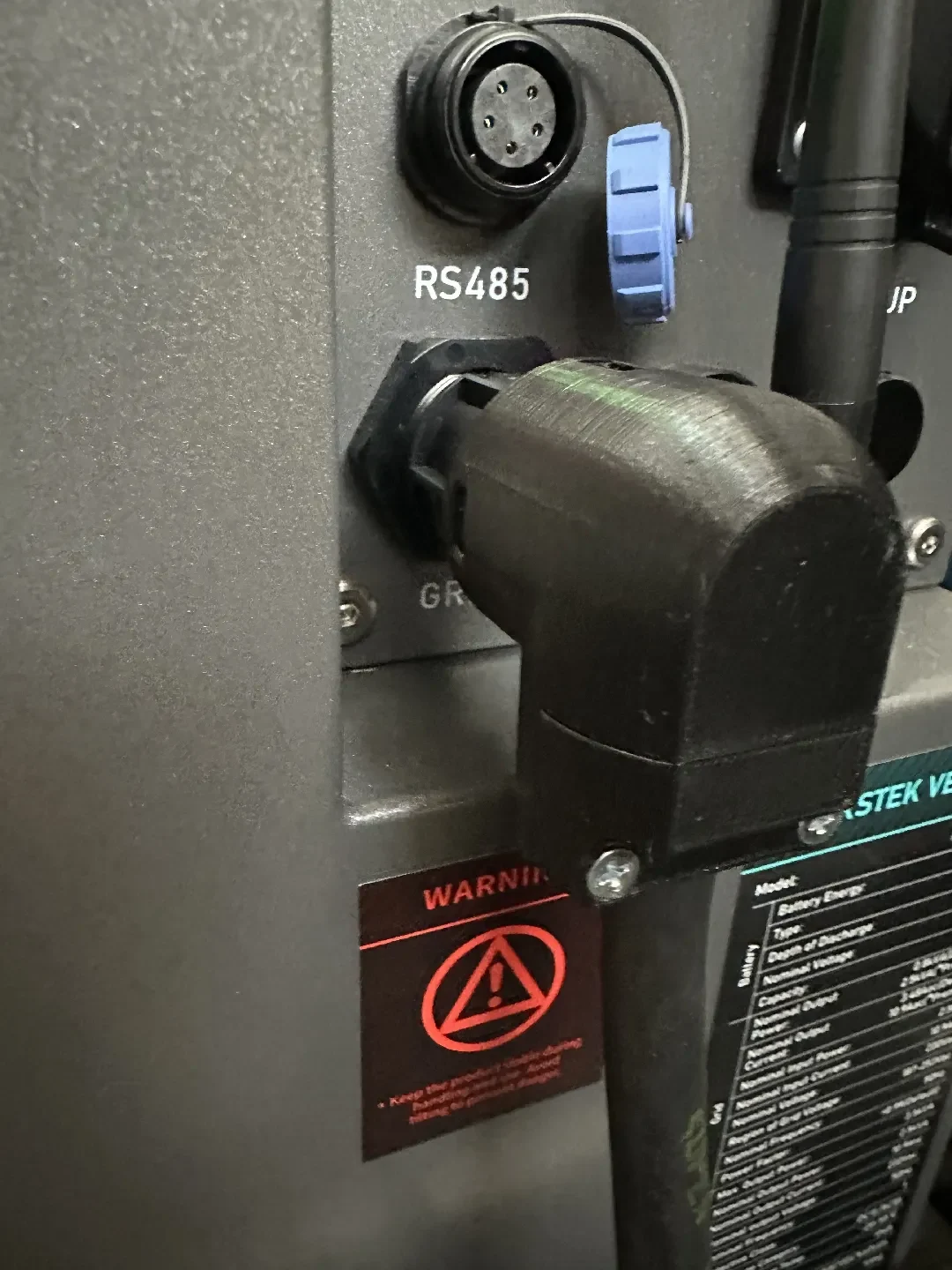

Это специально разработанный прямоугольный корпус для разъема Betteri BC01, предназначенный для более близкого размещения домашних аккумуляторов Marstek Venus или Duravolt — например, в ограниченном пространстве, например, в переносных кейсах (небольшие мероприятия, мобильные установки и т. д.).
Цель и предыстория
Я сделал это, потому что хотел поместить батарею Marstek в кейс, но оригинальный прямой разъем оказался слишком громоздким для этого. Чтобы избежать аннулирования гарантии, я не модифицировал оригинальный разъем. Вместо этого я использовал новый разъем BC01 и спроектировал вокруг него специальный прямоугольный корпус.
Этот корпус не является водонепроницаемым. Используйте его на свой страх и риск — я не несу ответственности за последствия.
Необходимое оборудование
2 винта M3 x 16 мм
Новый разъем Betteri BC01 (оригинал сохранил в целости и сохранности)
Компенсатор натяжения кабеля предназначен для кабеля 3G2,5 мм².
Настройки печати
Материал: рекомендуется PLA/PETG.
Ориентация:
Корпус: Печать стоя
Обложка: плоская печать
Поддержка: Да, обе части нуждаются в поддержке.
Заполнение: 30-50% (для прочности)
Высота слоя: 0,2 мм
Заметки
Конструкция включает в себя компенсатор натяжения для снижения нагрузки на кабель.
Прокладка кабеля проходит под углом 90°, что делает его более компактным.
Разработан специально с учетом зазора в разъеме аккумулятора Marstek.
Это не герметичный корпус или корпус со степенью защиты IP, он предназначен только для использования внутри помещений или в сухих защищенных помещениях.
