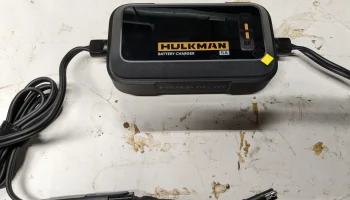

Адаптер для зарядного устройства аккумулятора Hulkman

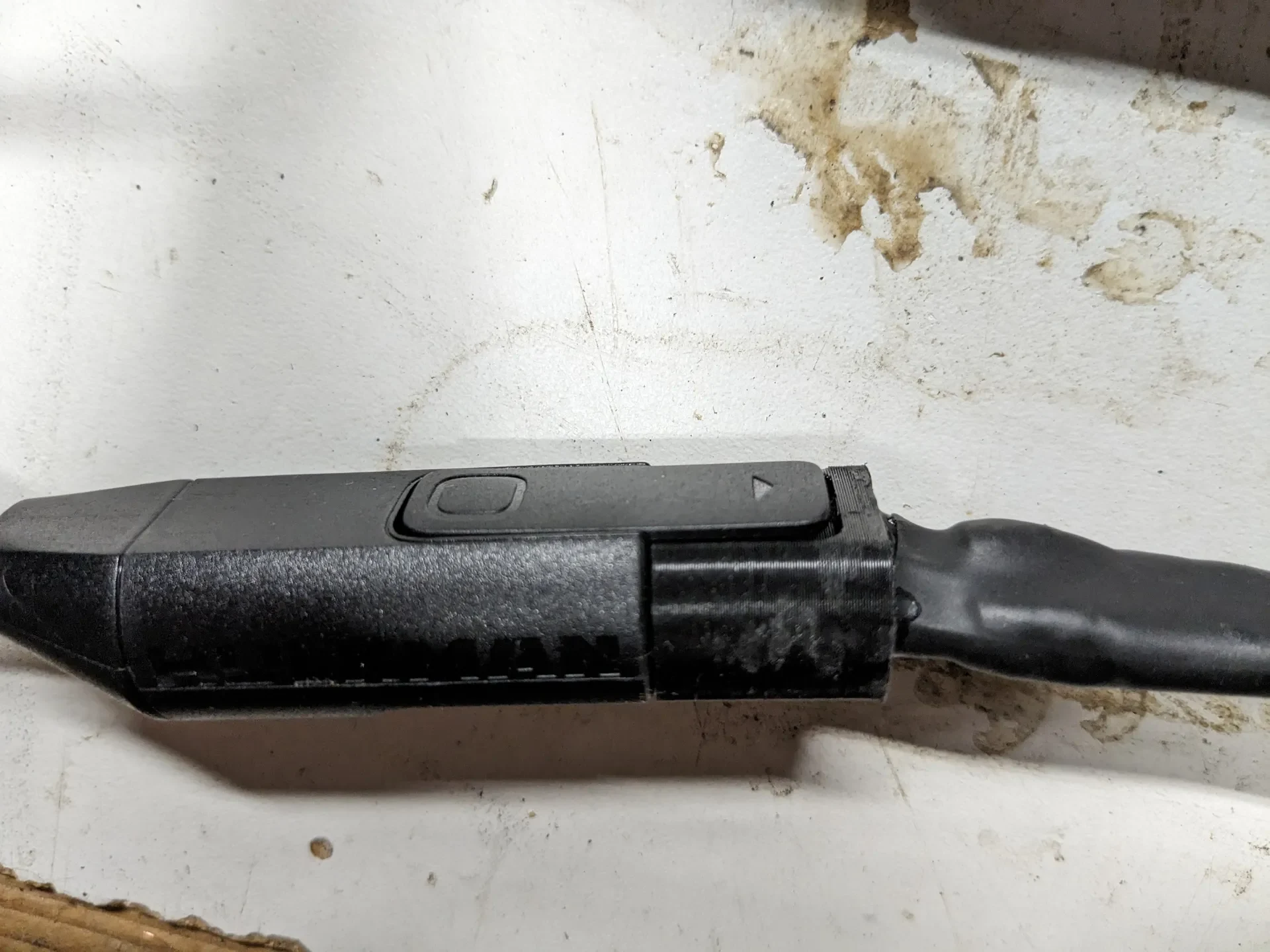

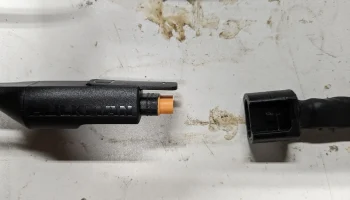

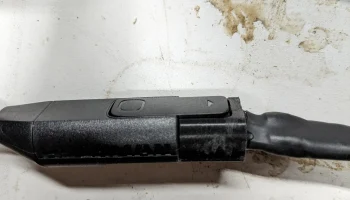

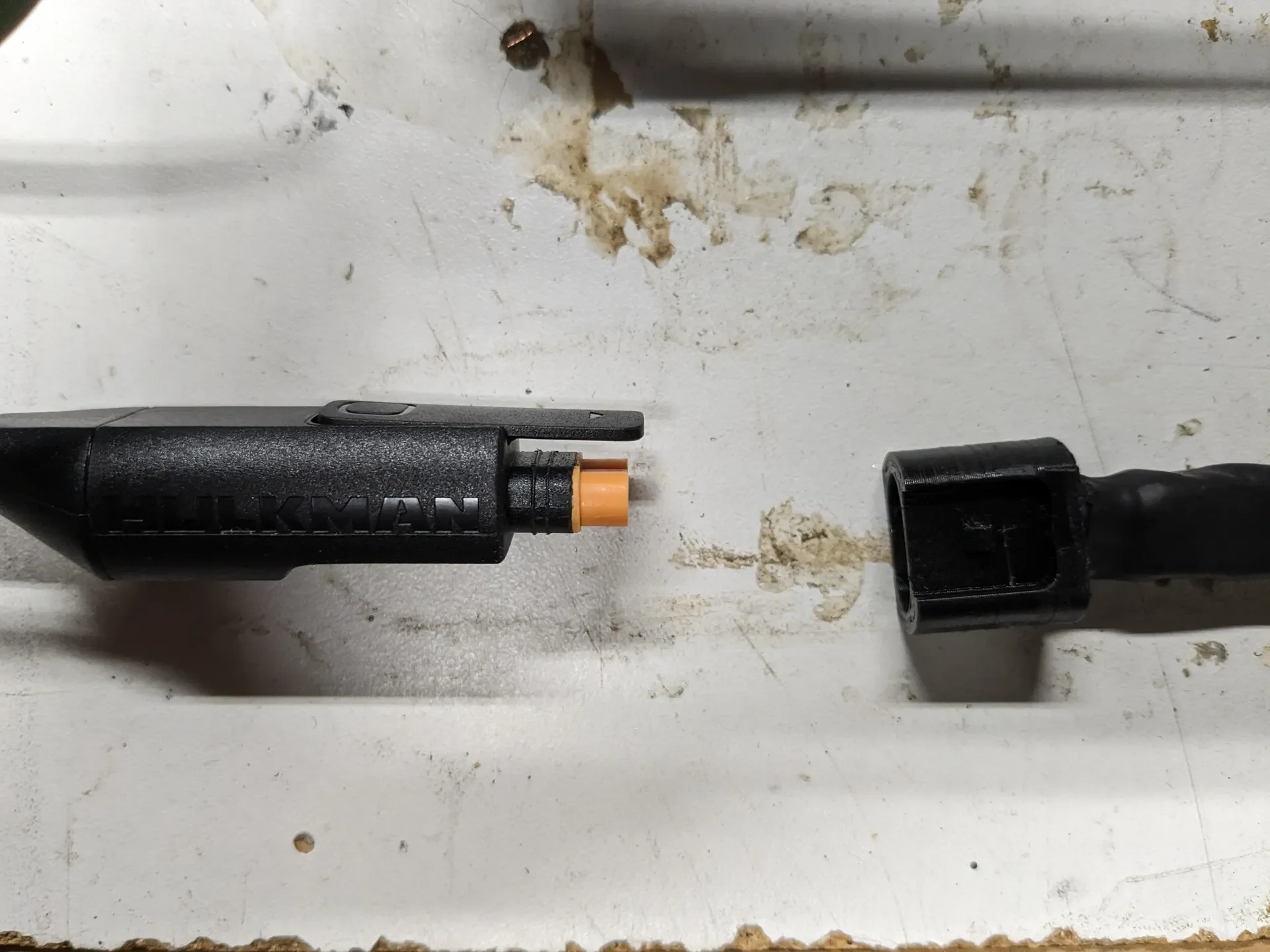

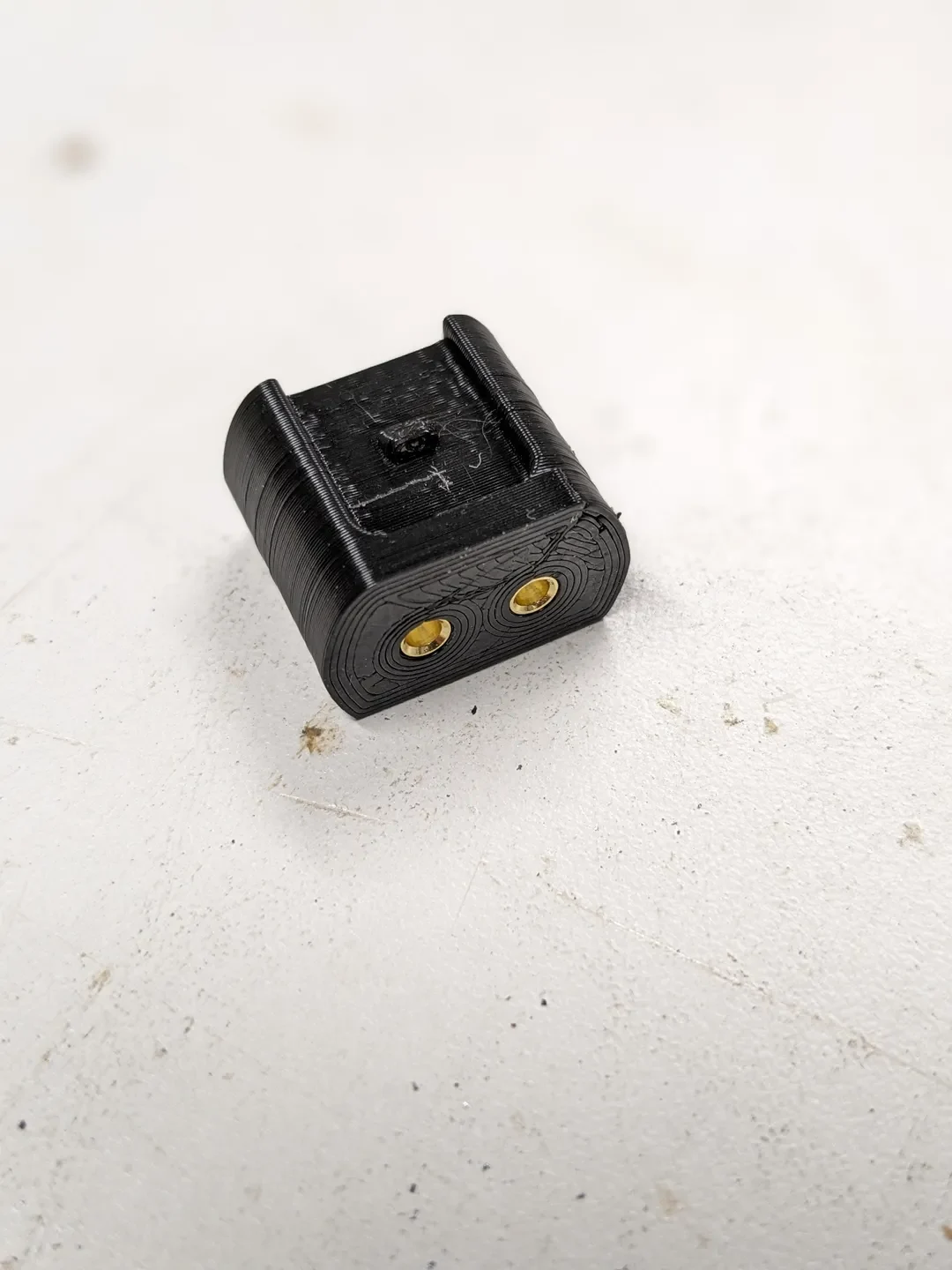

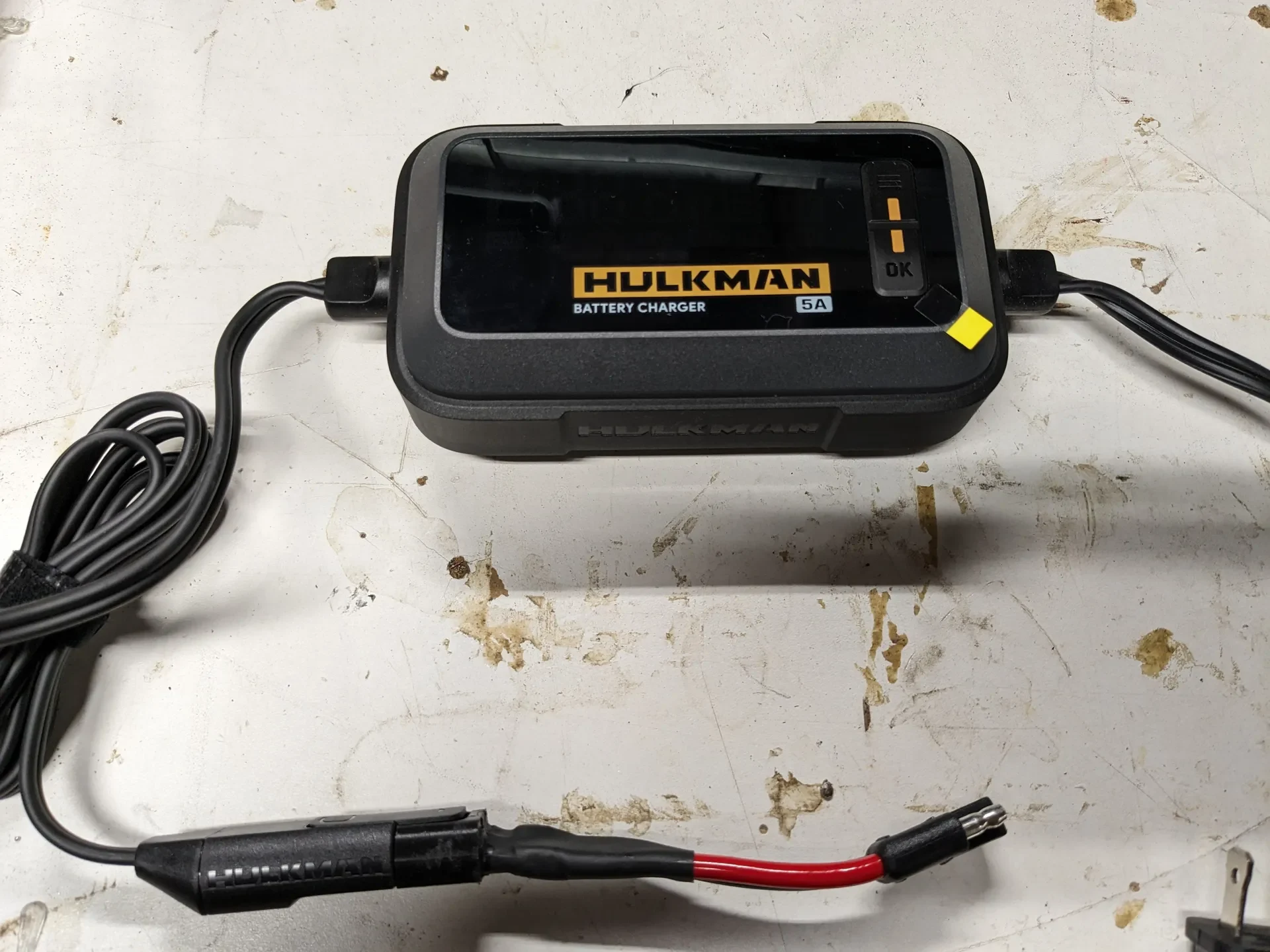

Когда я купил новое зарядное устройство, у него не было разъема, который уже был у меня на мотоциклах. Правильный разъем продается отдельно, но какой смысл покупать что-то, если у вас есть 3D-принтер и базовые знания САПР. Я разработал этот адаптер так, чтобы он мог работать с любым типом разъема, который вы к нему подключаете. В моем случае мне нужно было, чтобы он работал с разъемом типа SAE. Этот адаптер ��редназначен для использования штырей разъема типа EC2. Я использовал эти a.co/d/7UzzC59.

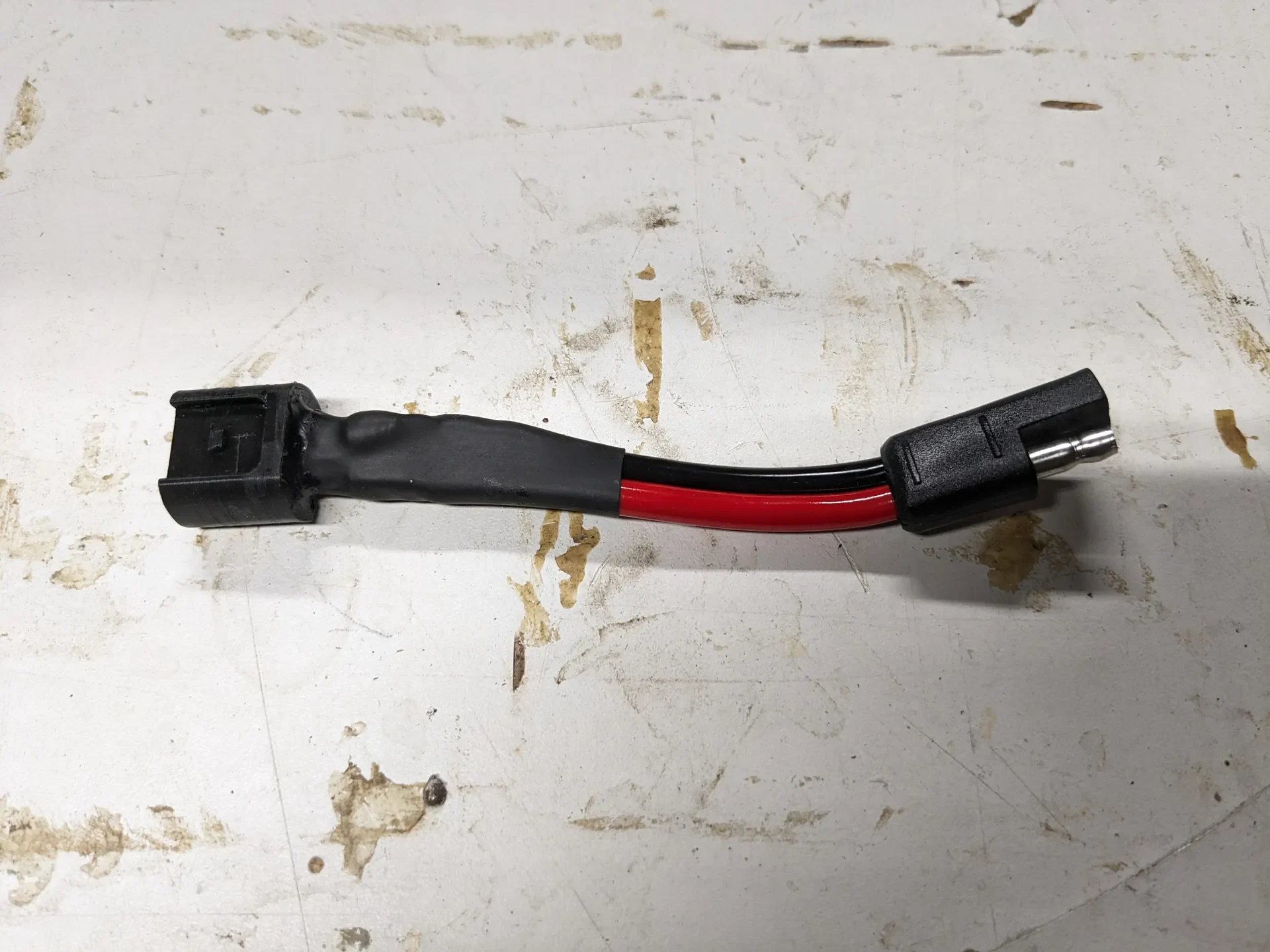

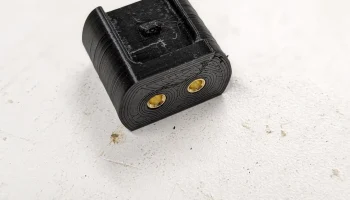

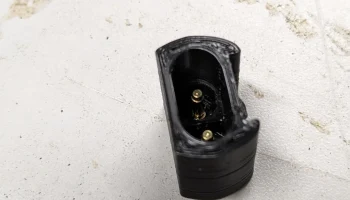

ПРИМЕЧАНИЕ. Требуется пайка. НЕ припаивайте разъемы EC2, когда они находятся в печатном адаптере, вы его расплавите. Это сделано для того, чтобы сначала припаять вилки и провода, а затем вставить их в адаптер. При вставке разъемов EC2 используйте немного суперклея, чтобы убедиться, что они остаются на месте.

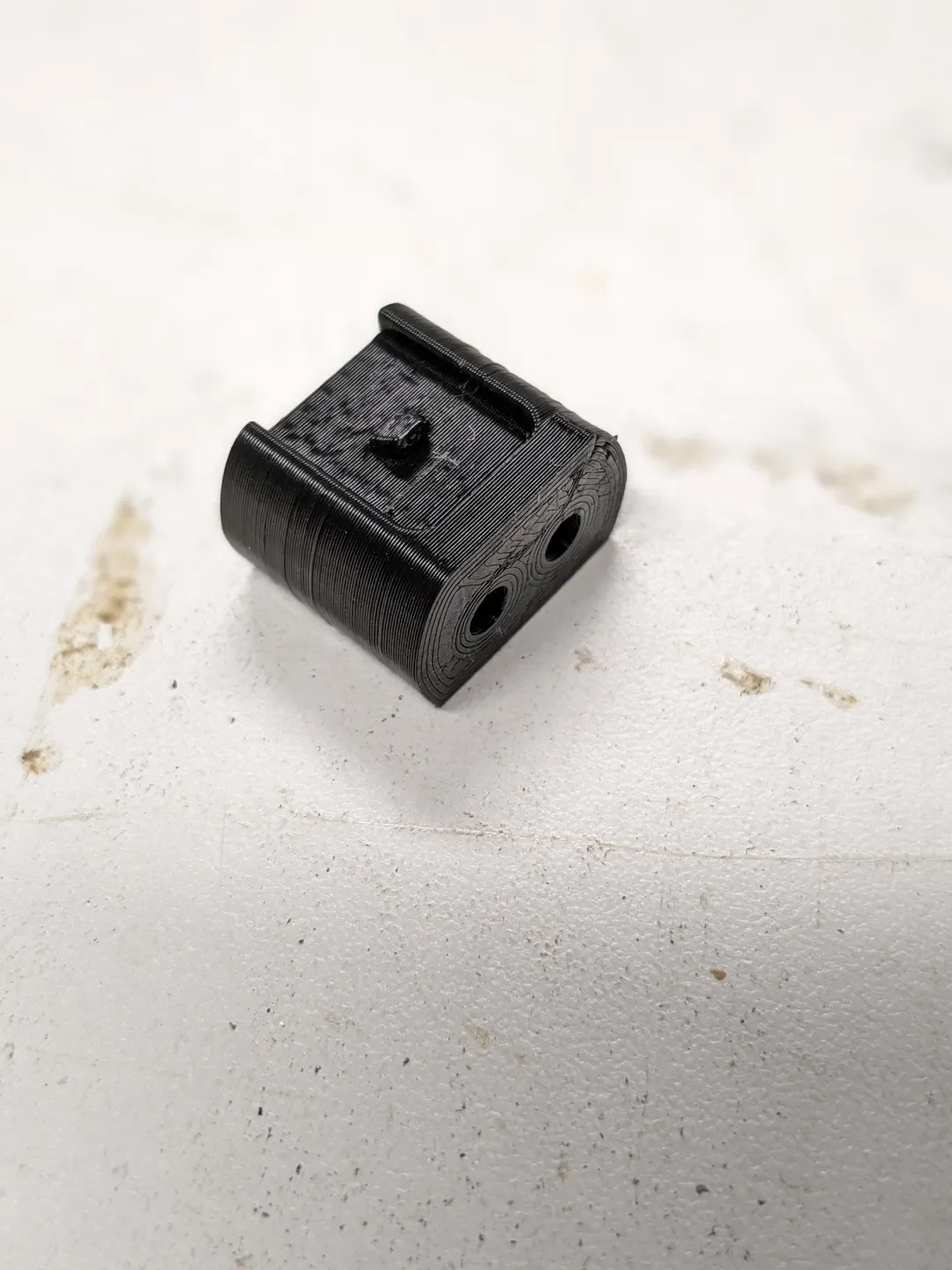

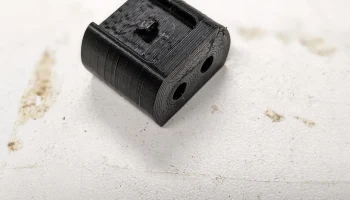

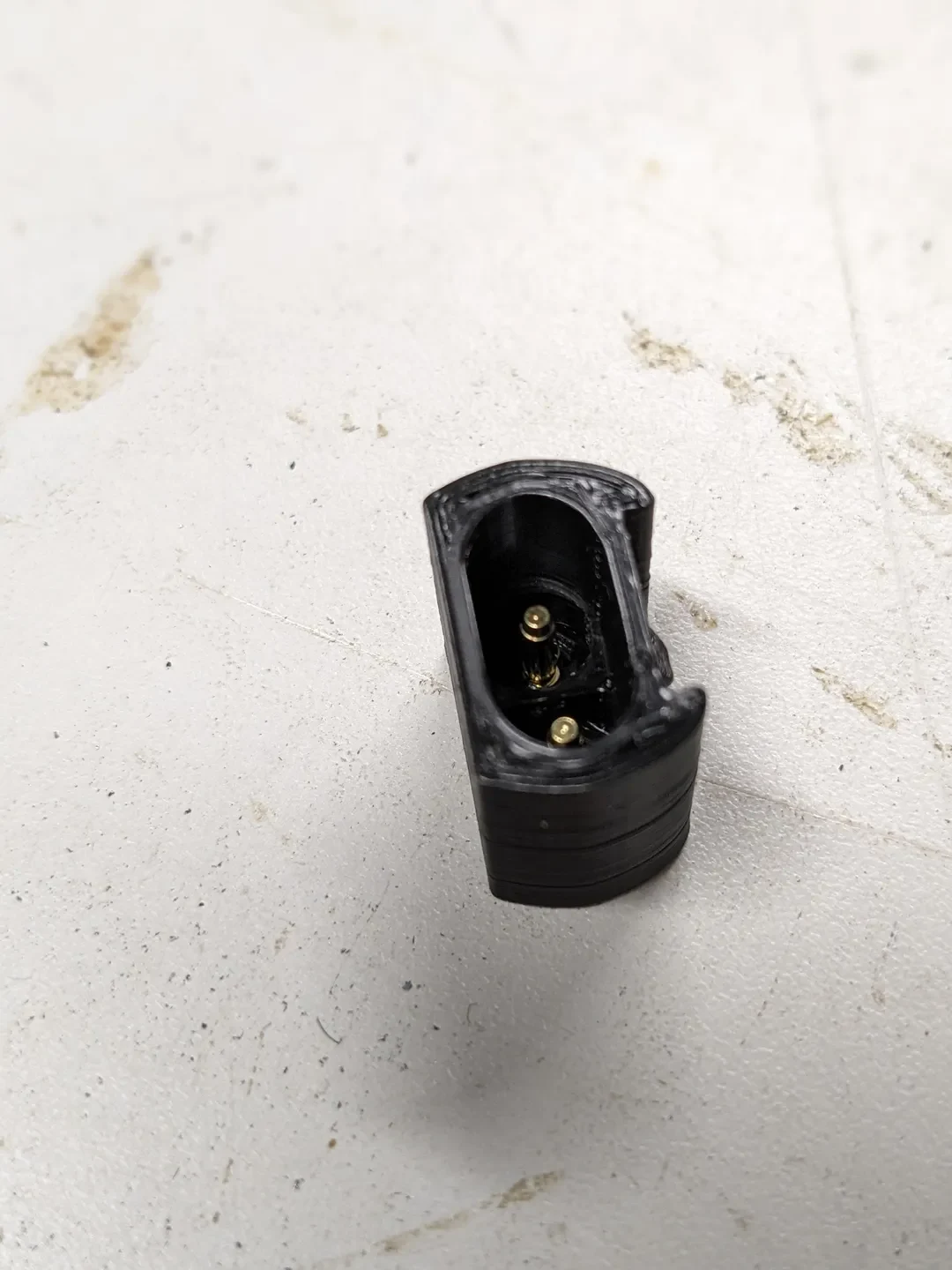

Я предлагаю распечатать это в вертикальной ориентации большим отверстием вверх. При такой печати мне пришлось использовать только вспомогательный материал для крючка сверху. Можно было бы распечатать его горизонтально без опор, но у моего принтера были проблемы с правильной печатью задних отверстий в этой конфигурации.

Также обратите внимание, что внутренняя часть вилки будет иметь круглую сторону и сторону в форме буквы «D». Сторона «D» положительна, а круглая сторона отрицательна.
