Замена проводной батареи CR2 (восстановленная, модифицир...
Основан на другой модели, но эту версию я построил с нуля:
www.printables.com/model/925614-cr2-wired-battery-replacement

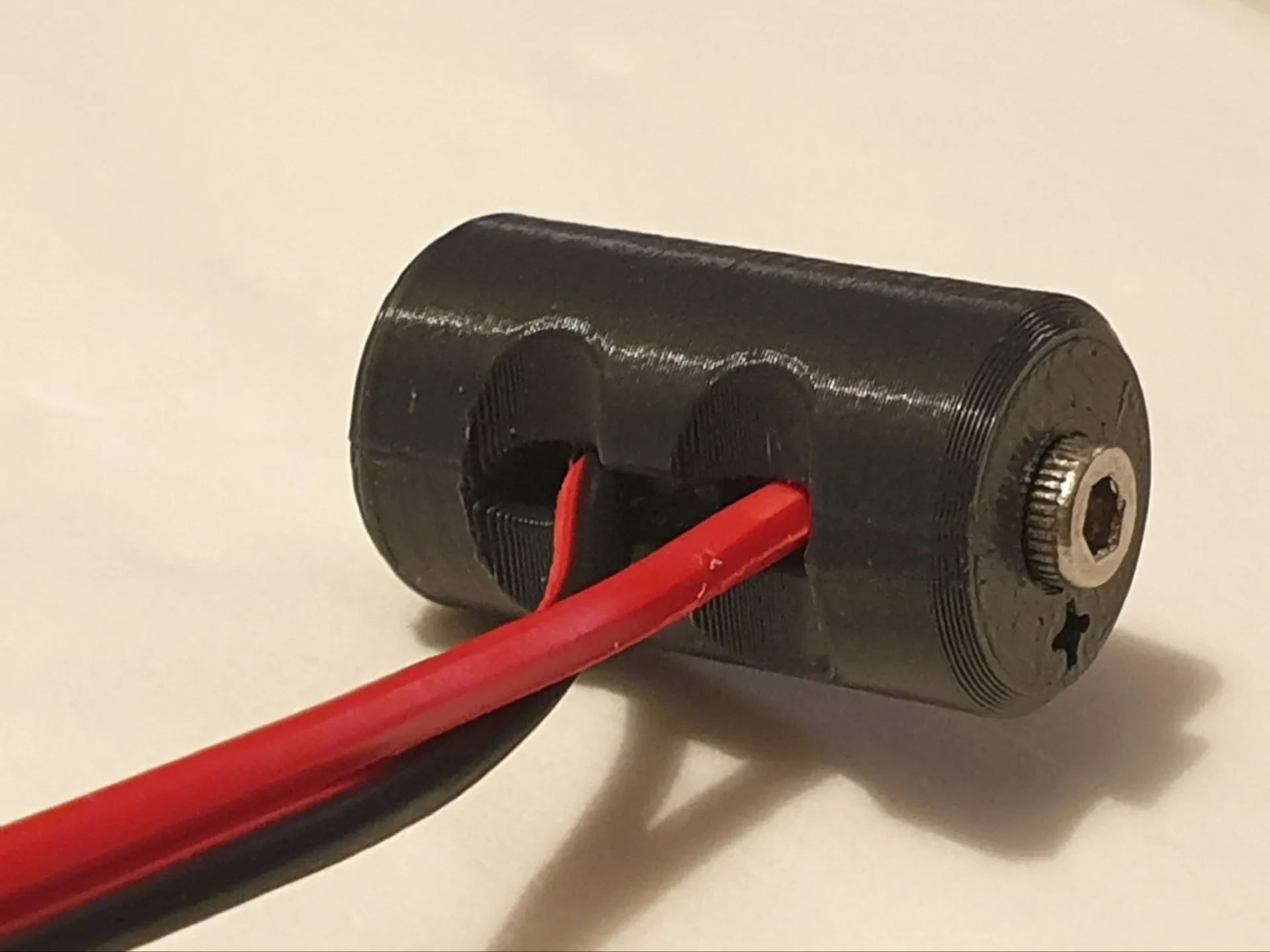

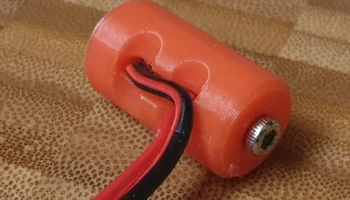

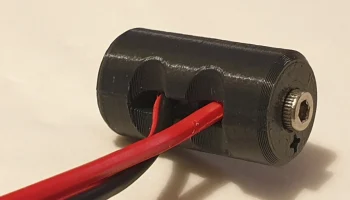

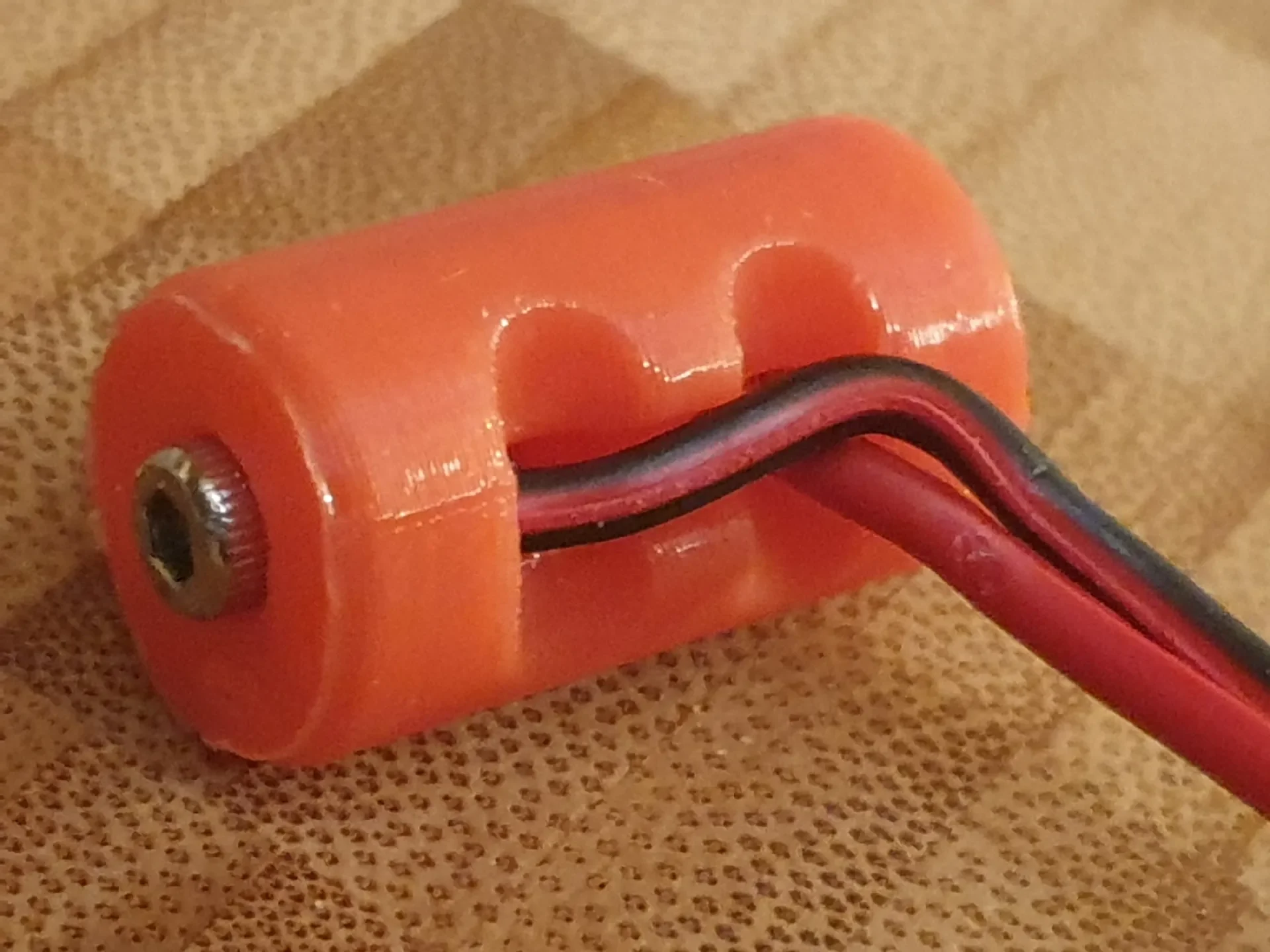

Этот вариант имеет 2 отдельные точки ввода кабелей, что снижает вероятность короткого замыкания. Я отрегулировал отверстия головки винтов в ПОЛОЖИТЕЛЬНУЮ сторону, после чего винт будет выступать, а ОТРИЦАТЕЛЬНЫЙ винт будет почти на одном уровне с основанием «батарейки». Я использовал 2 винта с шестигранной го��овкой M3x10, идеально!

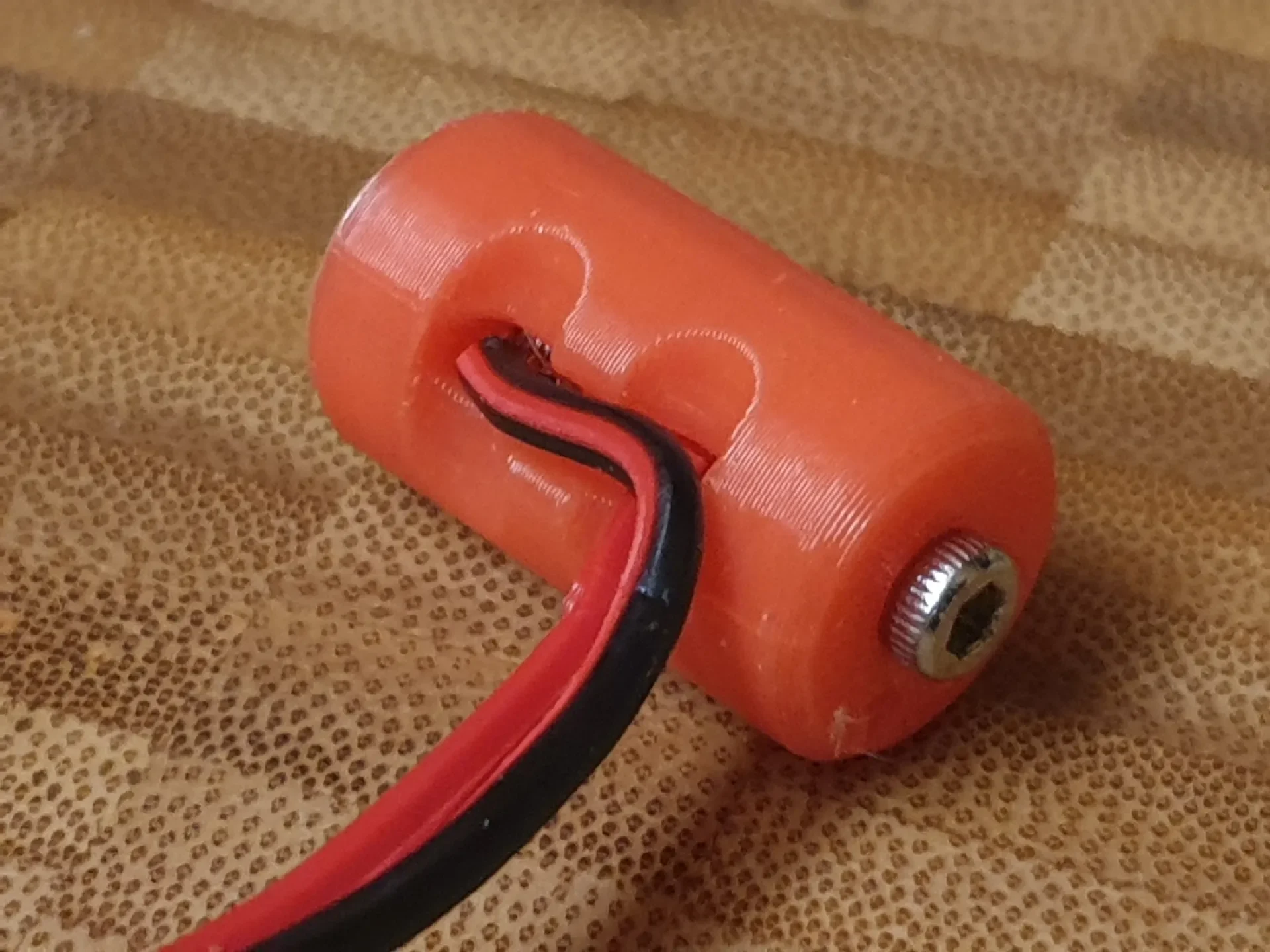

Самой большой модификацией, которую я сделал, была внутренняя точка защемления концов кабеля, когда винты вставлены и полностью закреплены. Вы можете использовать оголенный конец кабеля (я сложил каждый конец один раз) или использовать подходящие разъемы/наконечники/лезвия. Я поместил квадратное основание в каждую зону приземления винта, которое будет зажимать/захватывать и удерживать ваше соединение, не ослабляя его.
Я также добавил утопленный зазор между двумя точками ввода кабеля на внешней стороне, чтобы вы могли проложить кабель поперек «батареи», чтобы обеспечить максимальную гибкость пути проводов (скоро я сделаю вариант, в котором вы можете подвести кабель к крайним концам батареи в пределах площади «оболочки» батареи для устройств с вертикальной загрузкой батареи).
Моя тестовая модель была напечатана из PETG, высотой 2,8 мм и заполнением всего 15 %, но она была настолько идеальной, что я использовал тестовую мод��ль в качестве развернутой модели. Я бы порекомендовал PETG, 2 мм, 20% наполнение гироида. НОАК тоже подойдет.
Я использовал подставки и поля, и их было очень легко снять.
Теги: Проводной адаптер для аккумулятора CR2
