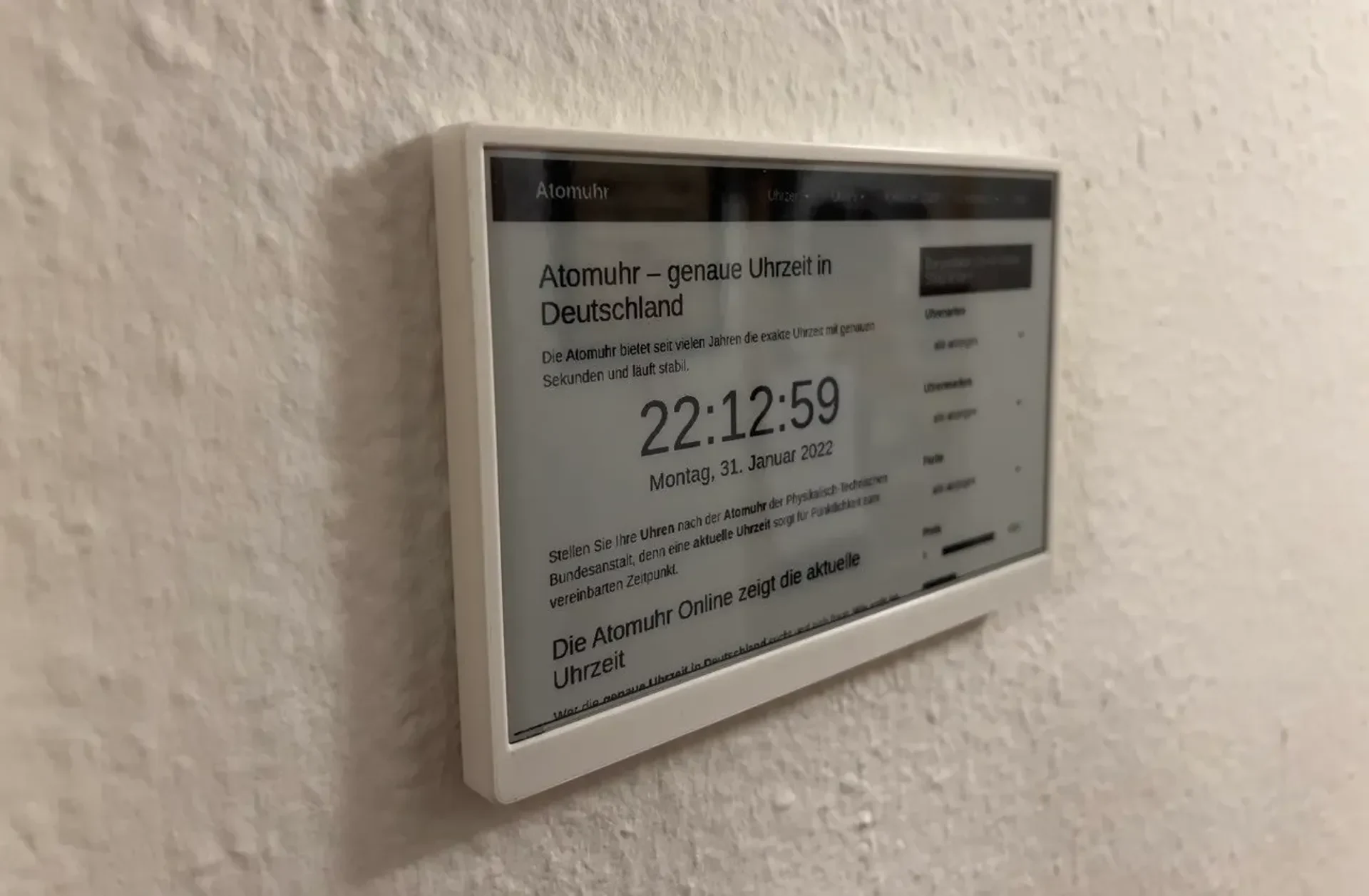

Дисплей esp на электронной бумаге/e-ink с питанием от ак...
Чтобы сомкнуть две половинки, протолкните кусок нити через отверстия сверху. Небольшая прорезь вверху посередине предназначена для крепления гвоздя.
Отпаяйте контакты в нижней части платы драйвера ESP8266, чтобы сделать ее тоньше. (Совет, чтобы упростить задачу: сначала поднимите и снимите пластик между штифтами с помощью отвертки)

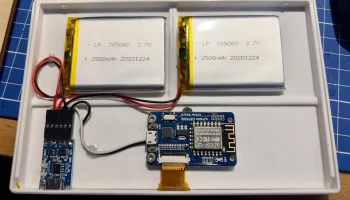

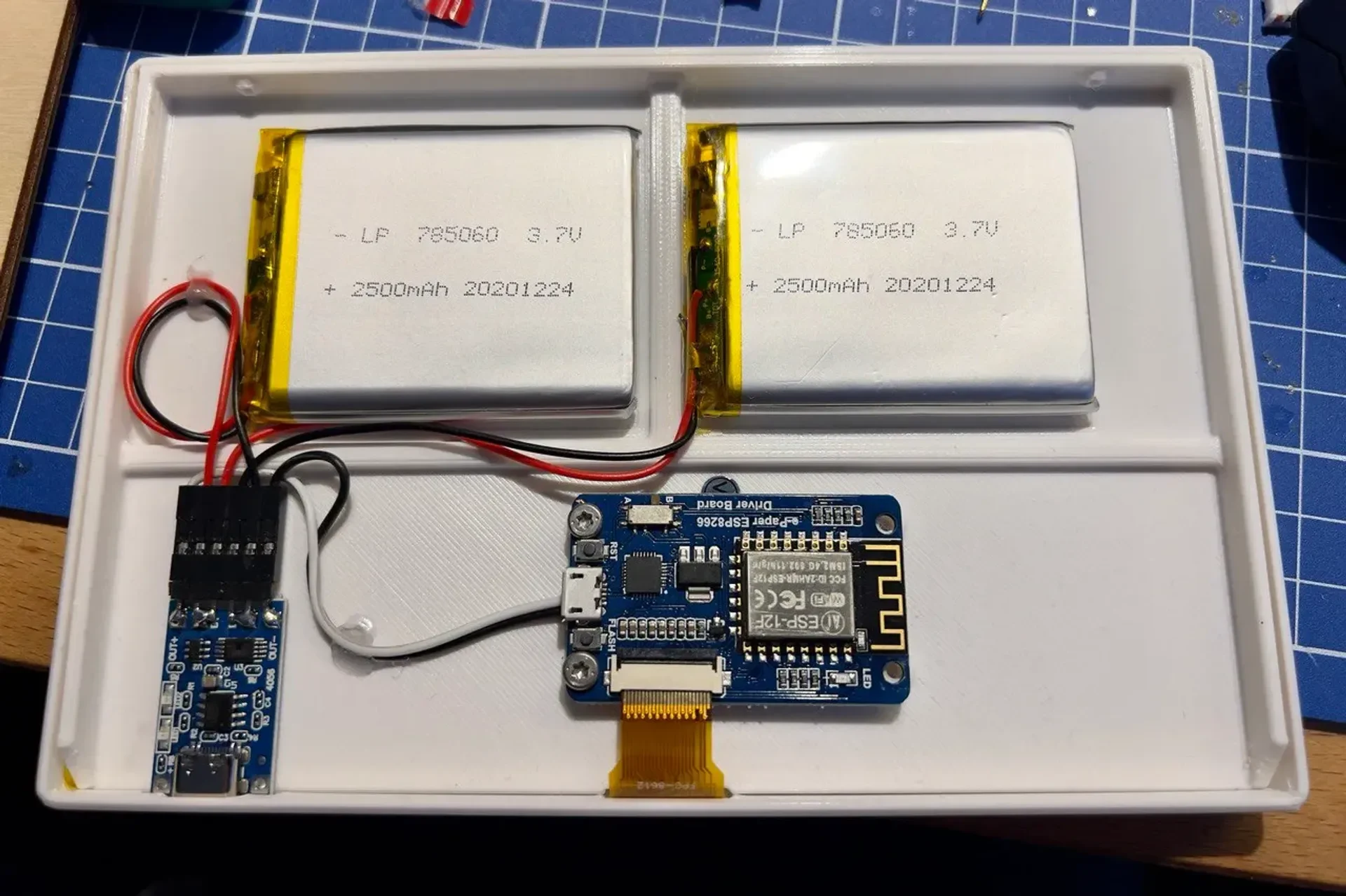

Подключите литий-ионный зарядный модуль и аккумулятор к контактам Vin и GND. Чтобы получить показания батареи, соедините A0 и Vin резистором 100 кОм. (Затем откалибровать показания АЦП с помощью мультиметра)
Чтобы включить глубокий сон, замкните D0(GPIO16) на RST.
Отображение плотно прилегает, чтобы убедиться, что оно работает с первого раза, уменьшите множитель выдавливания или срежьте размер до 100,5%.
Модуль зарядного устройства удерживается на месте прочным двусторонним скотчем (например, Tesa 4965).
На плате драйвера НЕТ ЗАЩИТНОГО ДИОДА между Vin и Vusb!!! Всегда отключайте аккумулятор перед подключением USB к плате драйвера!
Он потребляет 24 мА в режиме ожидания, ~70 мА при обновлении и 1,4 мА в режиме глубокого сна. При ежечасном обновлении я получаю около двух месяцев автономной работы.
Это то, что я использовал:
2x www.berrybase.de/strom/batterien-akkus/industrieakkus/lp-785060-lithium-polymer/lipo-akku-3-7v-2500mah-mit-2-pin-jst-stecker
www.berrybase.de/strom/batterien-akkus/ladegeraete/ladeplatine-f-252-r-3-7v-liion/lipo-akkus-mit-ausgang-usb-type-c-buchse-l-246-tpads-1000ma
www.berrybase.de/sensoren-module/displays/epaper-displays/7.5-800-215-480-epaper-display-hat-f-252-r-raspberry-pi-v2
www.welectron.com/Waveshare-14138-e-Paper-ESP8266-Driver-Board_1
