Адаптер для аккумулятора Makita (джек)

Предупреждение

Литиевые батареи очень опасны при неправильном обращении, особенно такие аккумуляторы для инструментов, которые способны мгновенно выдать мощность в несколько сотен ватт. Если вы закоротите их или неправильно полярность, они могут взорваться или загореться. Сделайте это на свой страх и риск.

Модель без вольтметра изготавливать безопаснее, так как в ней нет проводов, расположенных близко друг к другу.

Обратите внимание: я не уверен в этом на 100%, но, судя по тому, что я читал, старые батареи (без звездочки) не имеют защиты от разрядки. Если это правда, вам нужно внимательно следить за напряжением, чтобы оно не упало слишком низко. Если это произойдет, BMS пометит его как мертвое и больше не будет заряжаться. Это также вредно для клеток. Если вы можете это прояснить, напишите в комментариях.

Редактировать: Что касается батарей Makita (отмечены звездой и без звезды). Мне удалось разрядить их до 10 В (2 В на элемент), не отключая их. Это намного ниже обычного напряжения отсечки, которое составляет около 15 В (3 В на ячейку). Похоже, что аккумуляторы Makita НЕ имеют защиты от чрезмерного разряда, если только он не очень низкий (ниже 2 В на элемент).

Это простой адаптер для литиевых аккумуляторов Makita для инструментов 18 В. Он предназначен для использования металлических цилиндрических разъемов размером 5,5x2,1 или 5,5x2,5 мм.
Он подходит для старых и новых (отмеченных звездочкой) аккумуляторов, а также аккумуляторов других производителей, таких как japcell.

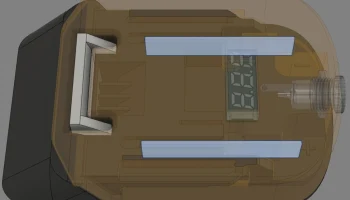

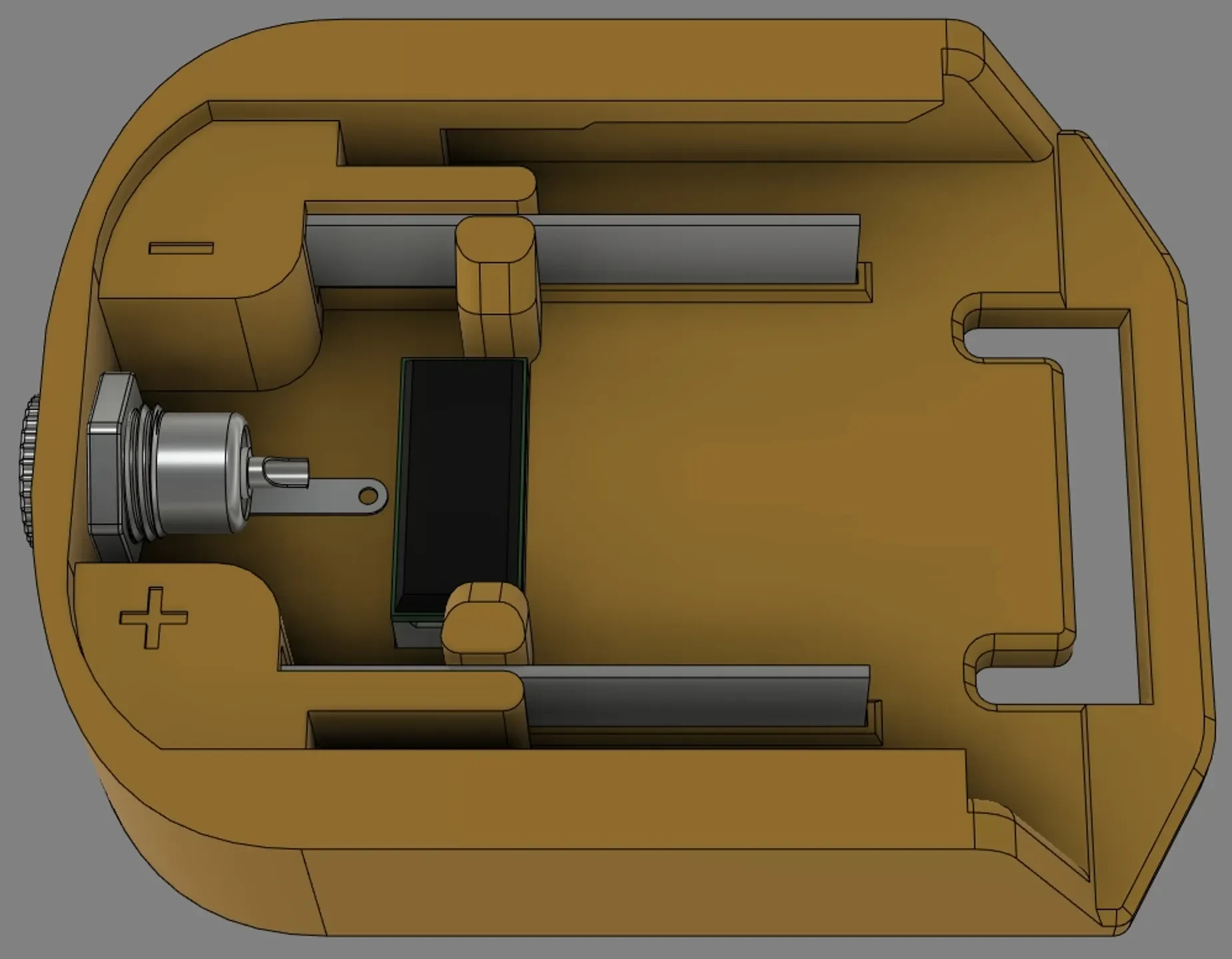

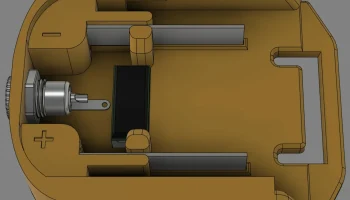

Файл fusion 360 доступен, поэтому, если вам нужен другой разъем, вы можете изменить мою модель. Временная шка��а здесь немного странная, поэтому, вероятно, лучше основываться на модели, а не редактировать что-то в начале временной шкалы.

Вам понадобятся медные полоски, которые будут подключаться к батарее. К этим полоскам припаиваются провода. Я использовал полоски шириной 10 мм и толщиной 0,95 мм. Я купил их в британском магазине eBay под названием Copper-Solutions.

Кажется, этого магазина уже нет. Другой способ получить полосы — купить медные или никелевые пластины толщиной 1 мм, которые можно разрезать на полосы с помощью ножниц по металлу или дремеля.

Этот адаптер предназначен для использования с моим прожектором мощностью 70 Вт, но вы можете использовать его и для других целей.

Распечатать инструкции

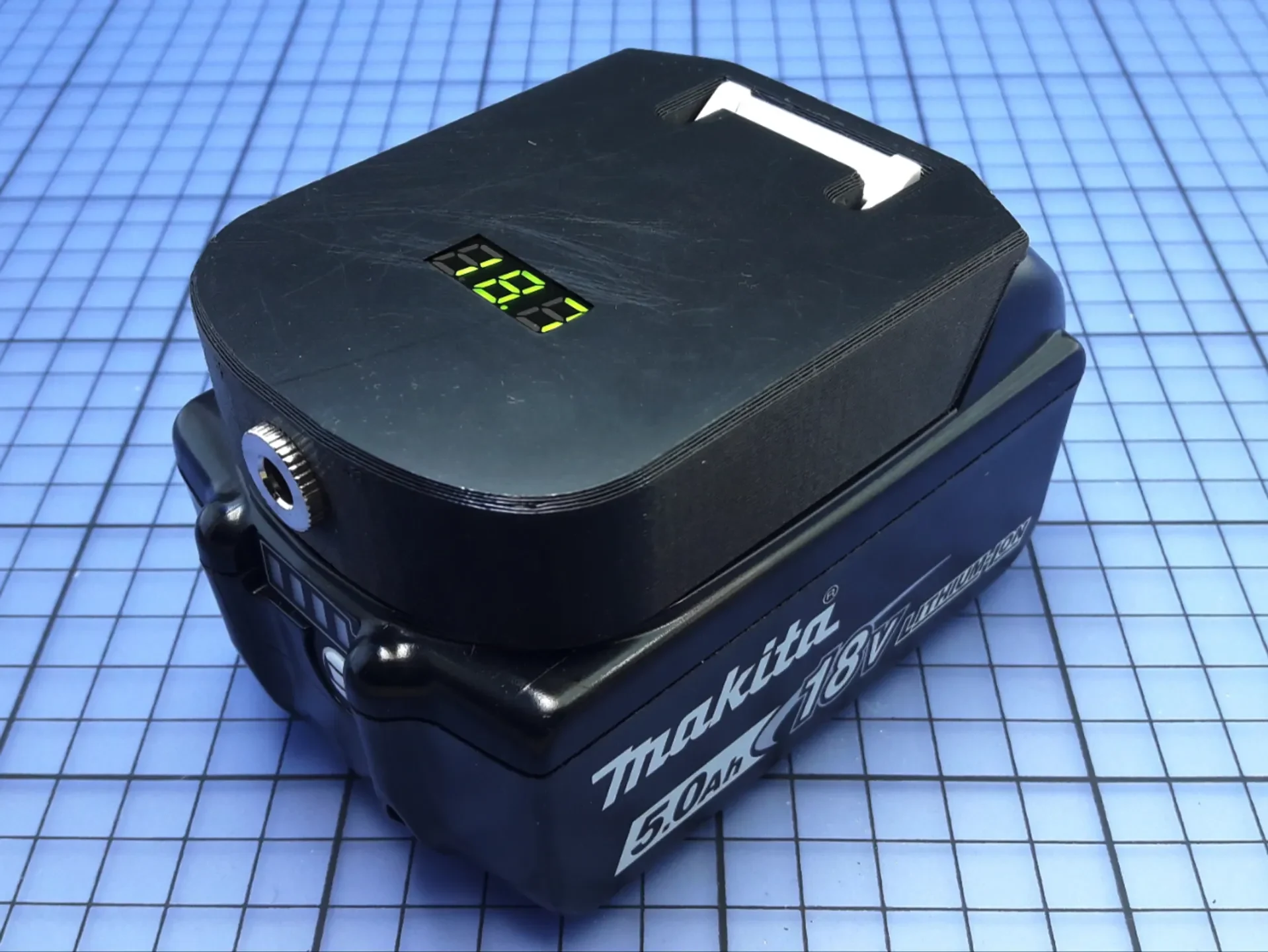

Есть две модели, которые вы можете распечатать. В одном есть место для вольтметра, в другом нет.

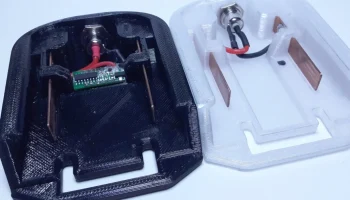

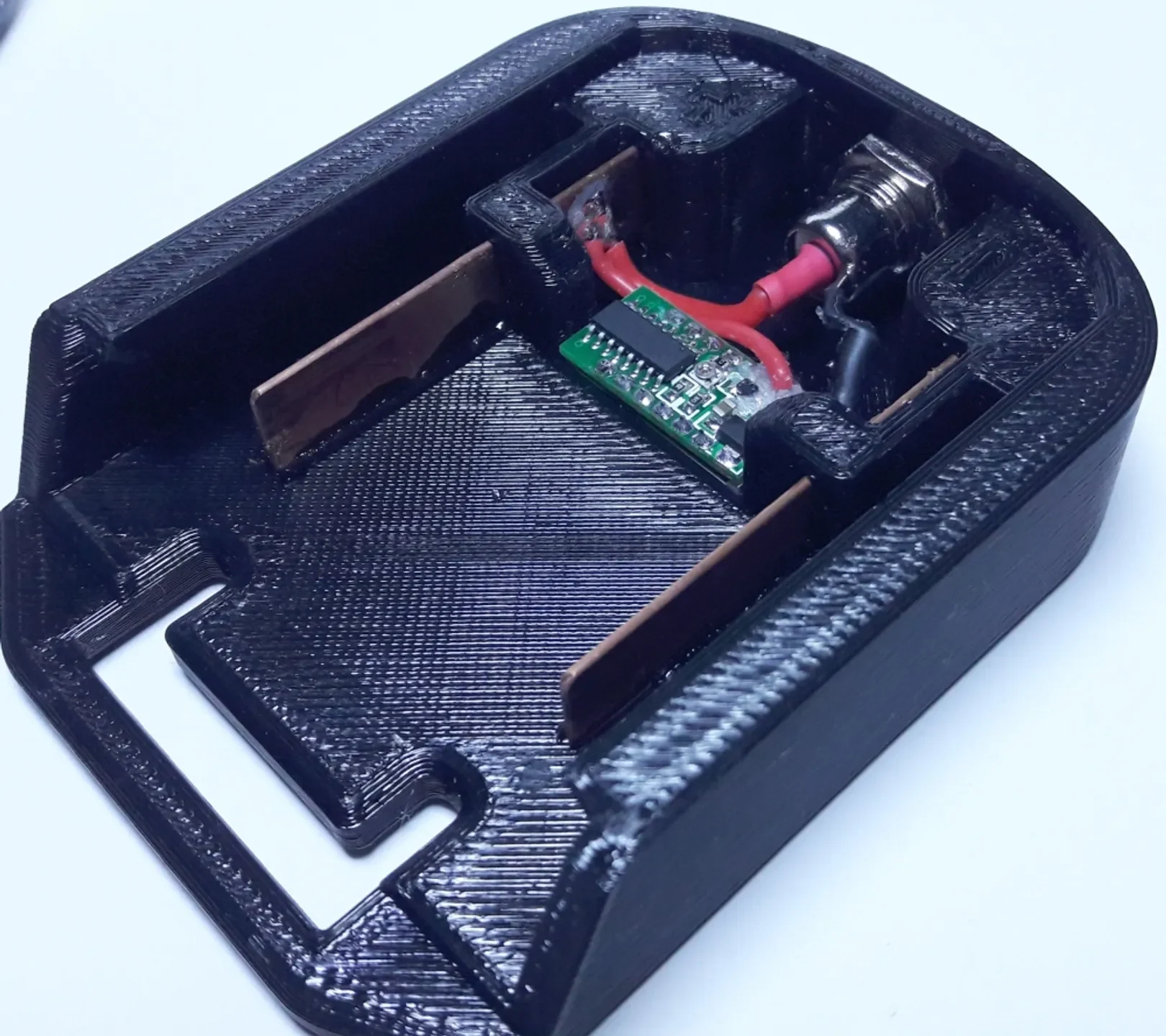

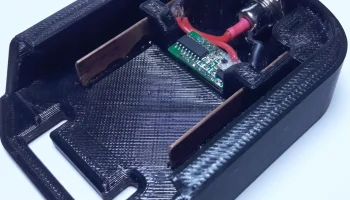

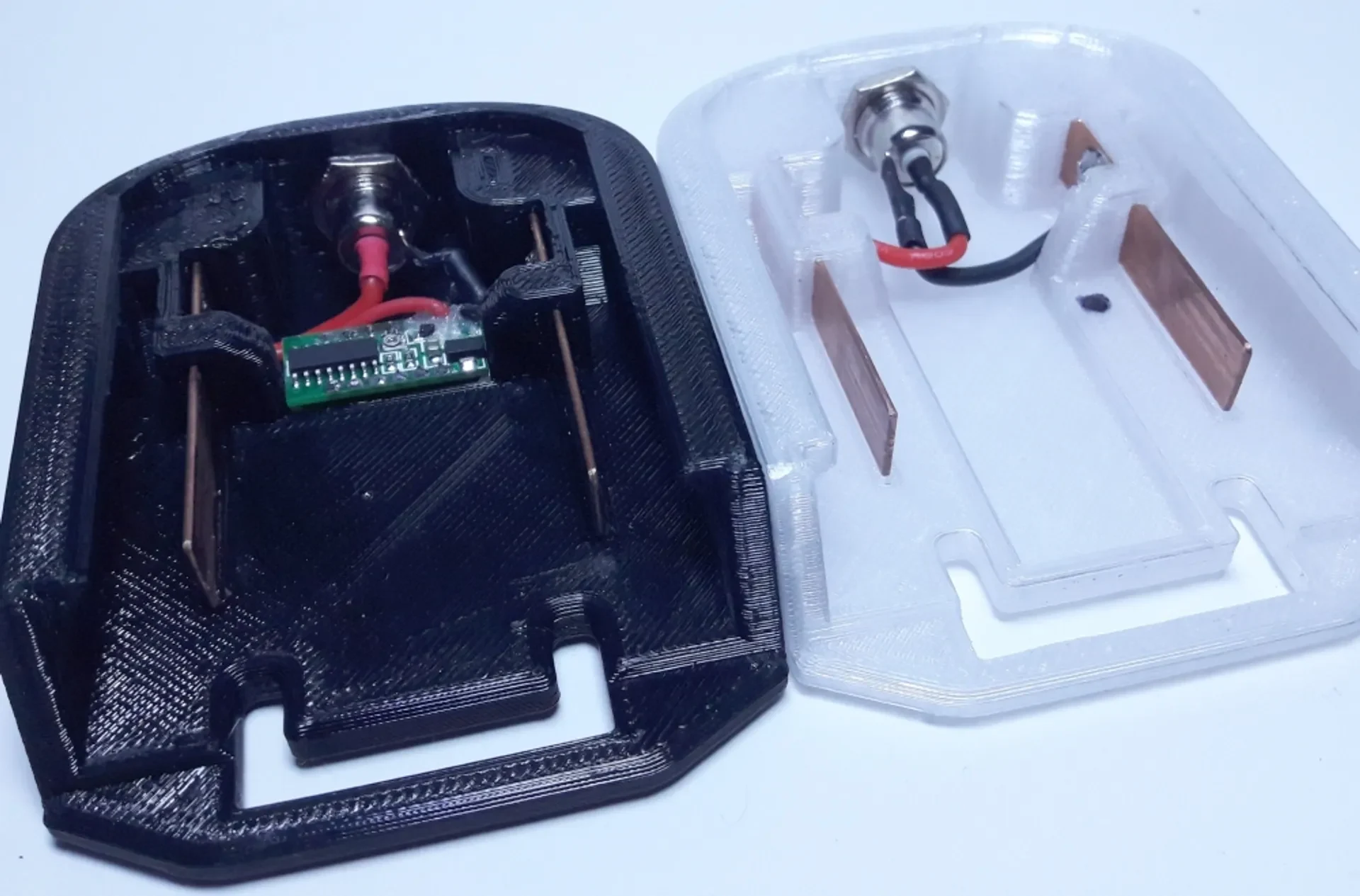

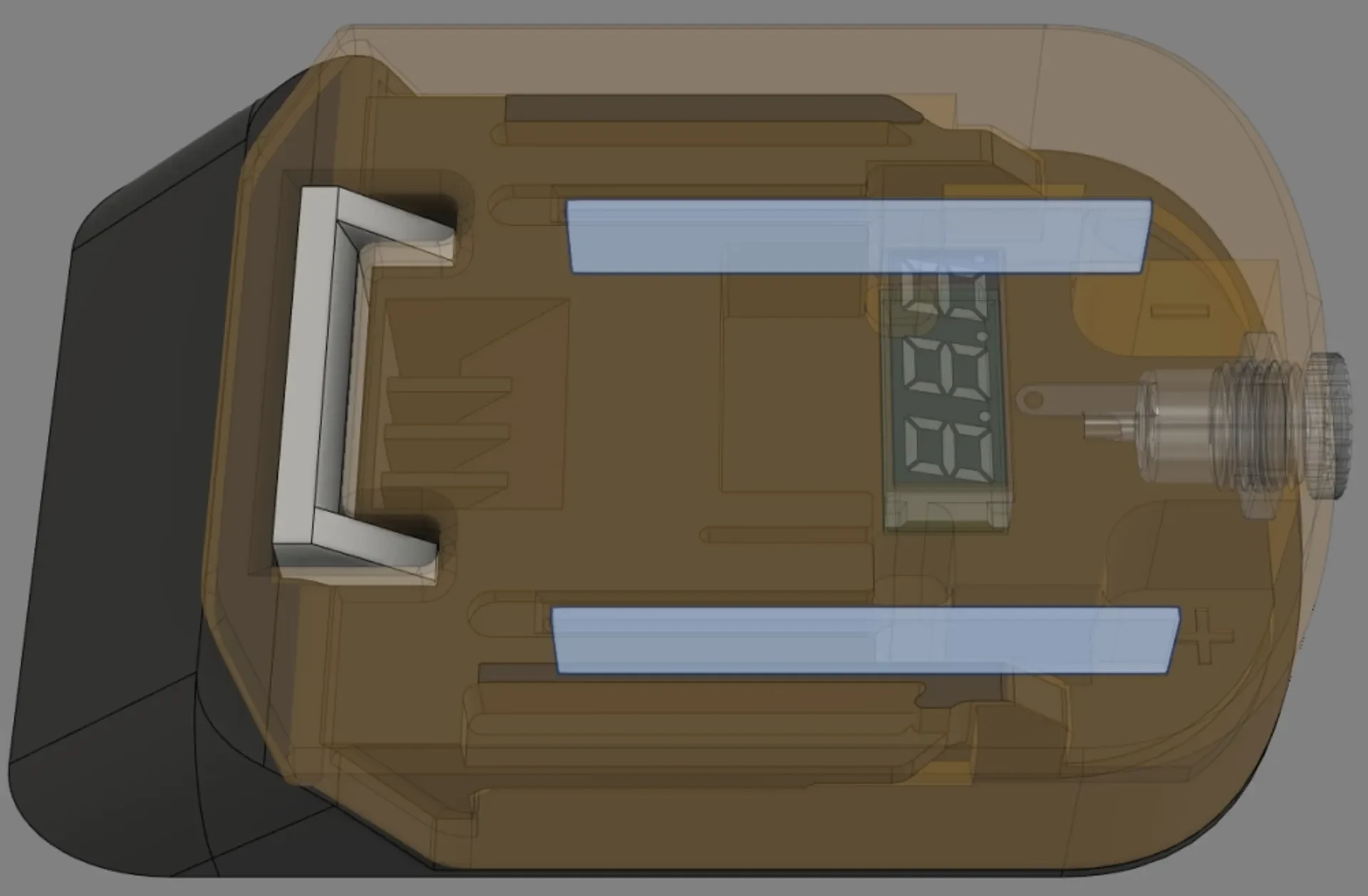

Модель, которую вы будете печатать, немного отличается от изображения. Перед подключением к адаптеру провода на медных полосках необходимо припаять. На прототипах это было невозможно, поэтому пластик немного расплавился. Затем полоски приклеиваются на место.

Чтобы найти разъем, вы можете поискать на eBay:
5,5-металлический разъем-розетка

Модели не нуждаются в опорах.
