Чехол для ИБП Geekworm X306 Shield (батарея 18650), RPi ...

Я разработал этот корпус для щита ИБП Geekworm X306. Он обеспечивает постоянное питание через литий-ионный аккумулятор 18650. Вы можете подключать и отключать порт USB-C на задней панели для зарядки аккумулятора по мере необходимости, не прерывая работу RPi Zero W.

Первым вставляется щит X306, порты USB 2.0 слегка наклоняются внутрь, пока не войдут в свои слоты, а затем кладут его ровно. Винты для крепления экрана к корпусу — M2,3*5. Используйте 2 винта.

Затем вы устанавливаете RPi Zero W на экран и используете винты, входящие в комплект экрана, чтобы закрепить RPi на месте. Используйте 4 винта. Затем установите дисплей E-ink на RPi Zero W через разъемы.

По бокам корпуса имеются тонкие прорези для отображения уровня заряда аккумулятора (синие светодиоды) и текущего состояния питания (полный, зарядка, питание). Смотрите видео для более подробной информации.

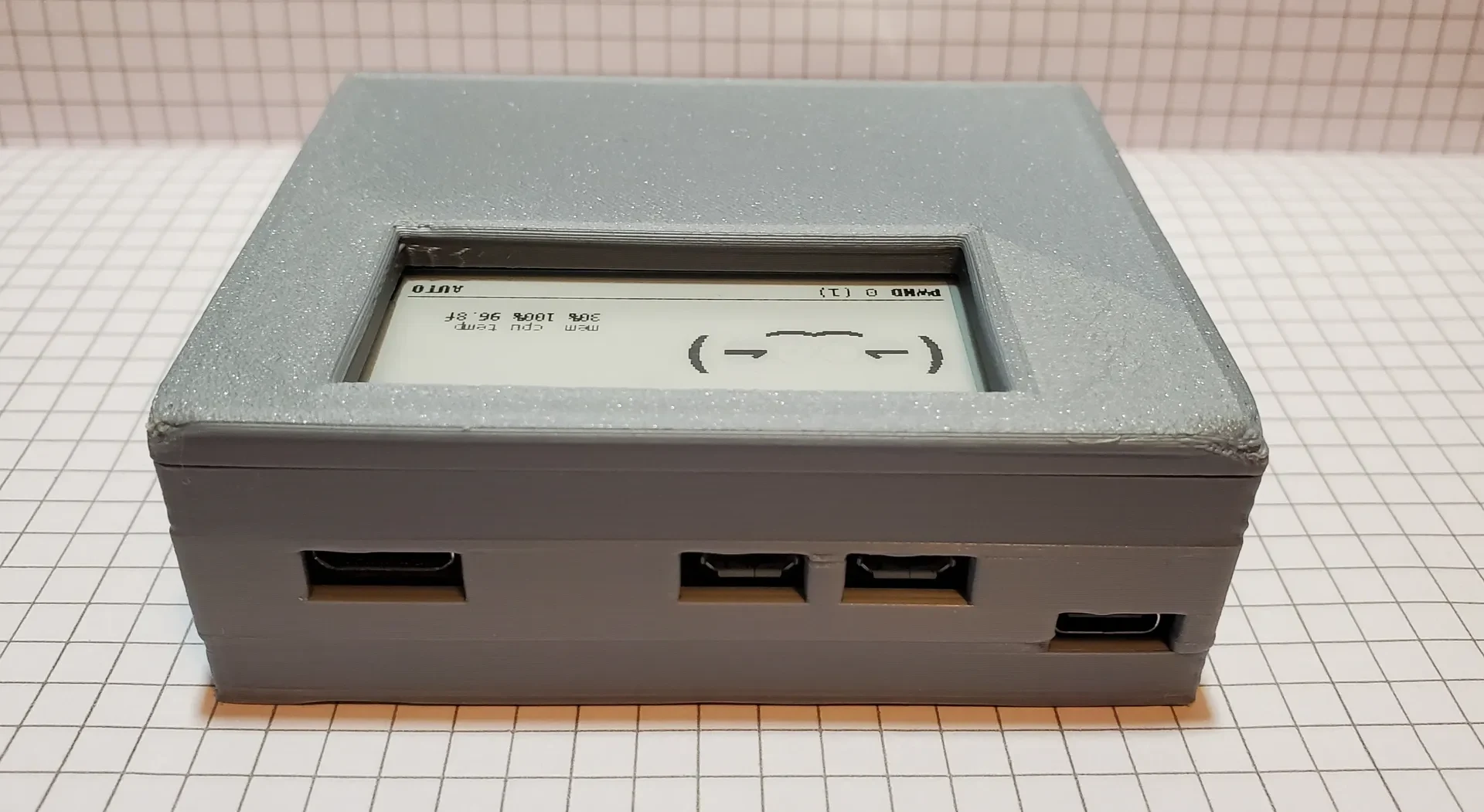

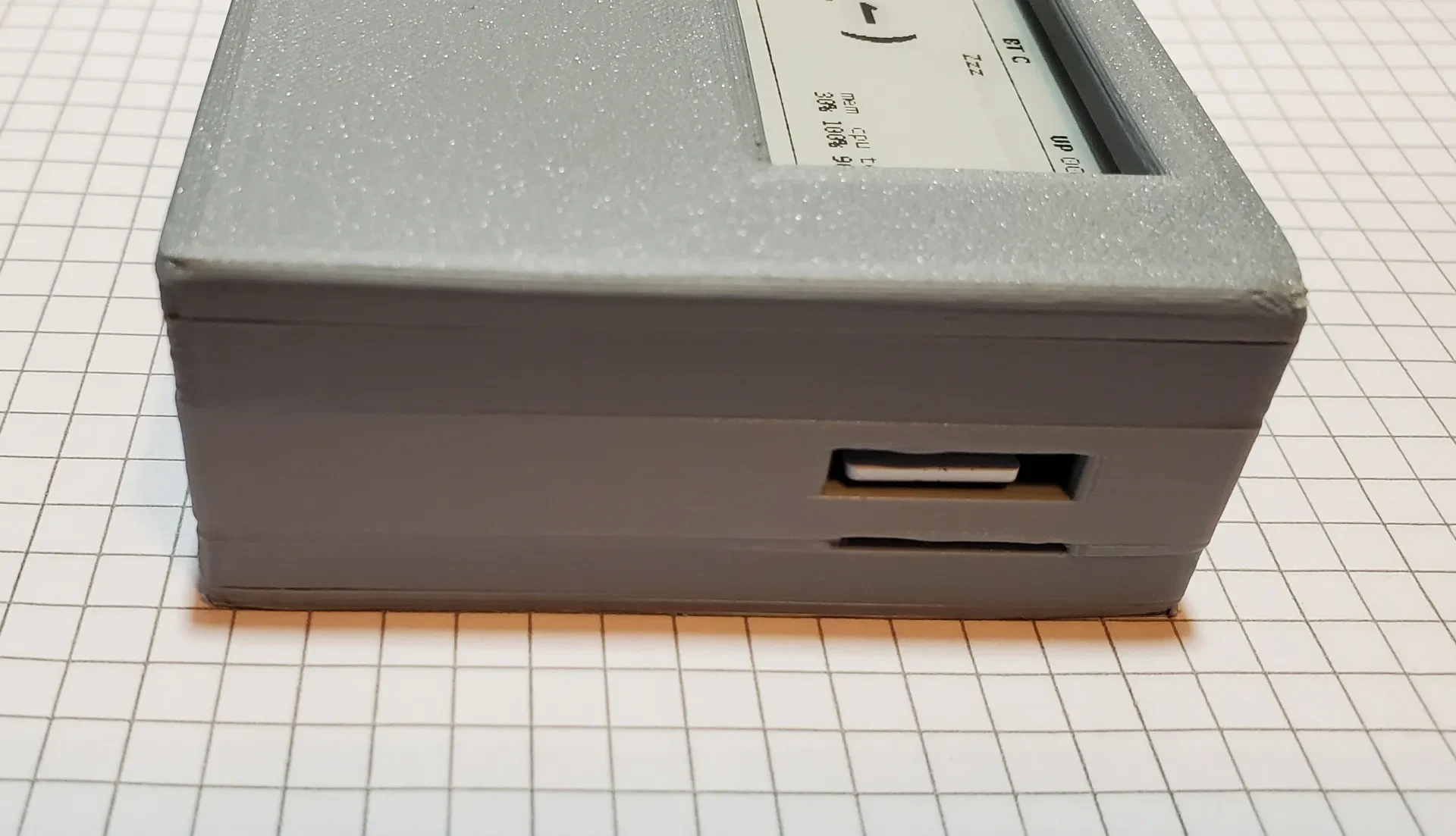

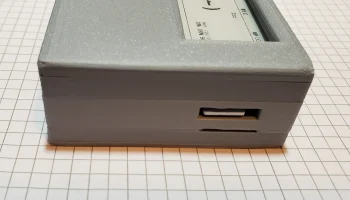

Для всех остальных предметов имеются слоты. USB, HDMI, SD-карта и т. д.

В зависимости от вашего принтера вы можете запускать слои 32-85 на более низкой скорости (50 мм/с вместо 250 мм/с), чтобы гарантировать правильную печать вертикальных структур и перемычек и сократить постобработку. Если вы это сделаете, опоры не понадобятся.

Печать на фотографиях/видео выполнена толщиной 0,20 мм с заполнением 30 %.

Отлично подходит для установки Пвнагочи.

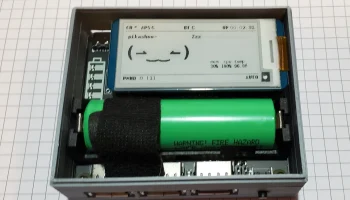

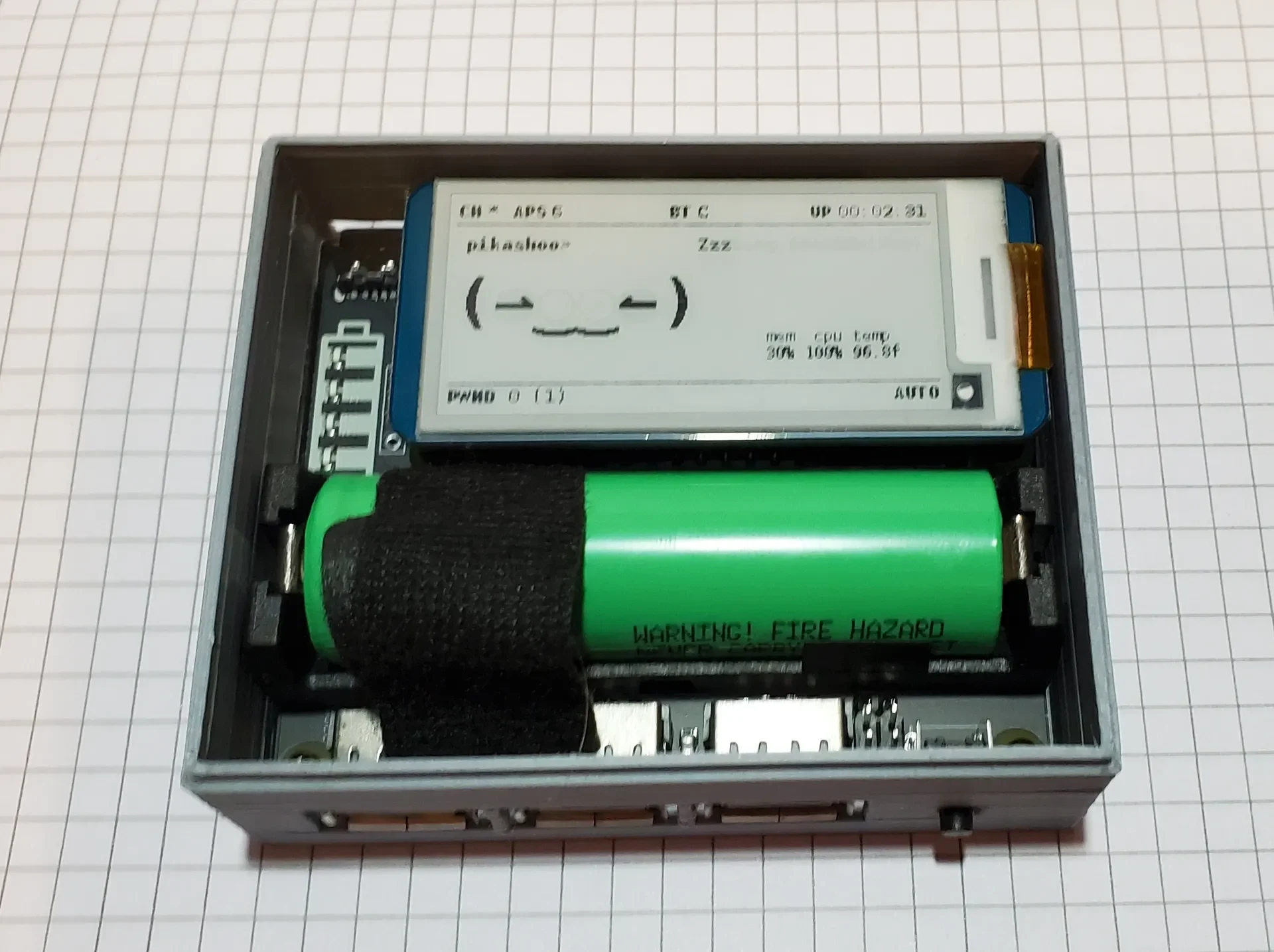

Вы заметите, что я обмотал батарею небольшим кусочком ленты Tesa. Извлекать батарею намного проще, поскольку она плотно прилегает.

Если вам нужно внести изменения в крышку или корпус, дайте мне знать.

спецификац��я

Экран ИБП Geekworm X306 (батарея 18650)
РПи Ноль Вт
Waveshare E-Ink Display Hat 2,13 дюйма V3, 2 цвета
18650 аккумулятор с плоской верхушкой
Ассортимент винтов для ремонта ноутбуков
Внутренняя нить PLA Plus
Теса Лента

Подробности на моем сайте
