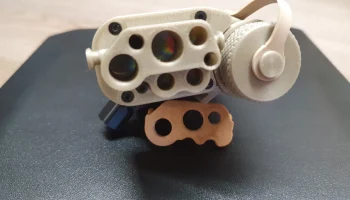

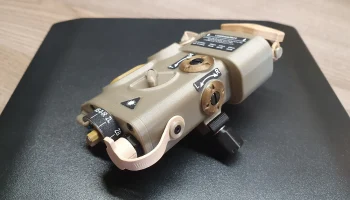

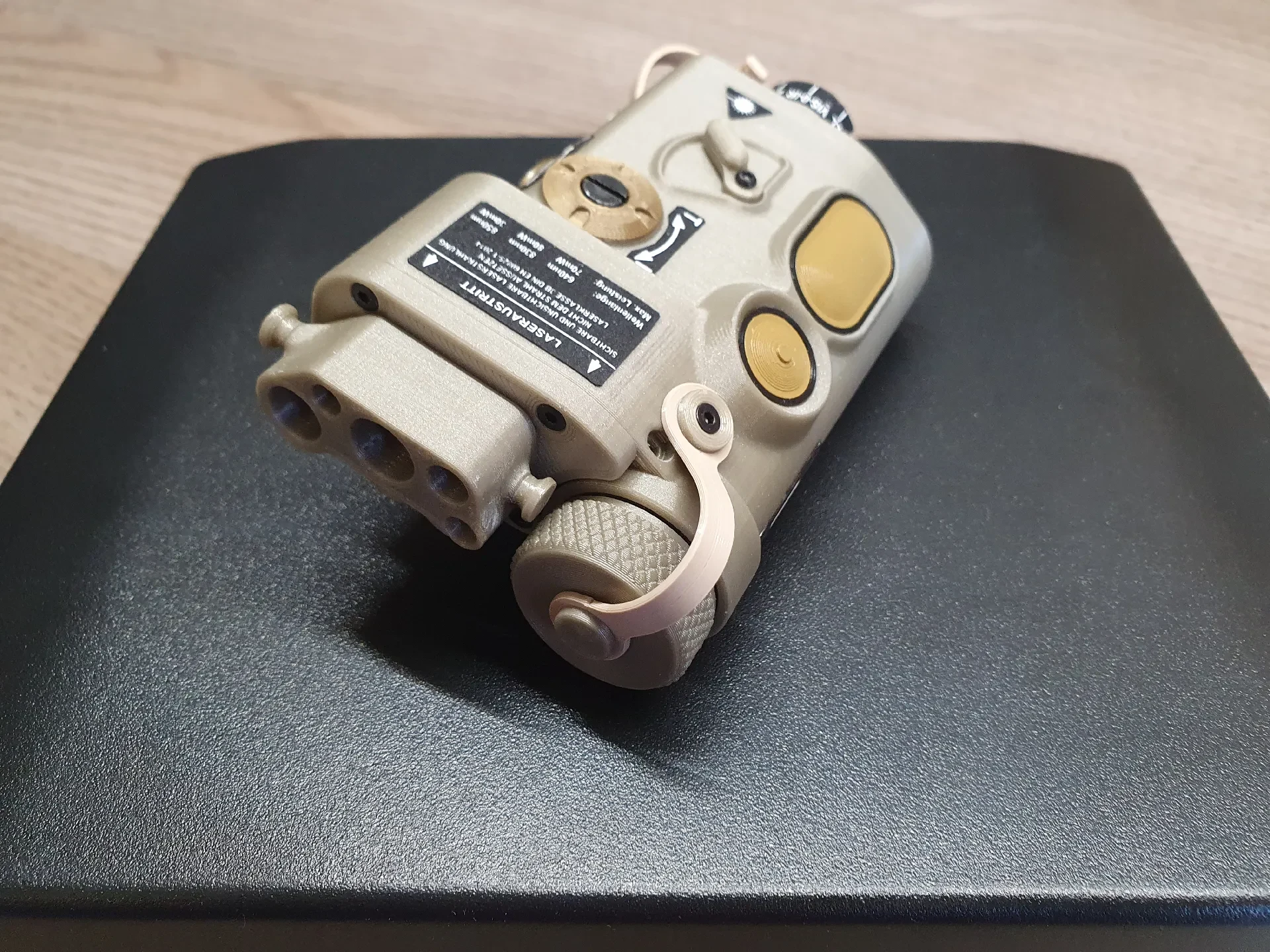

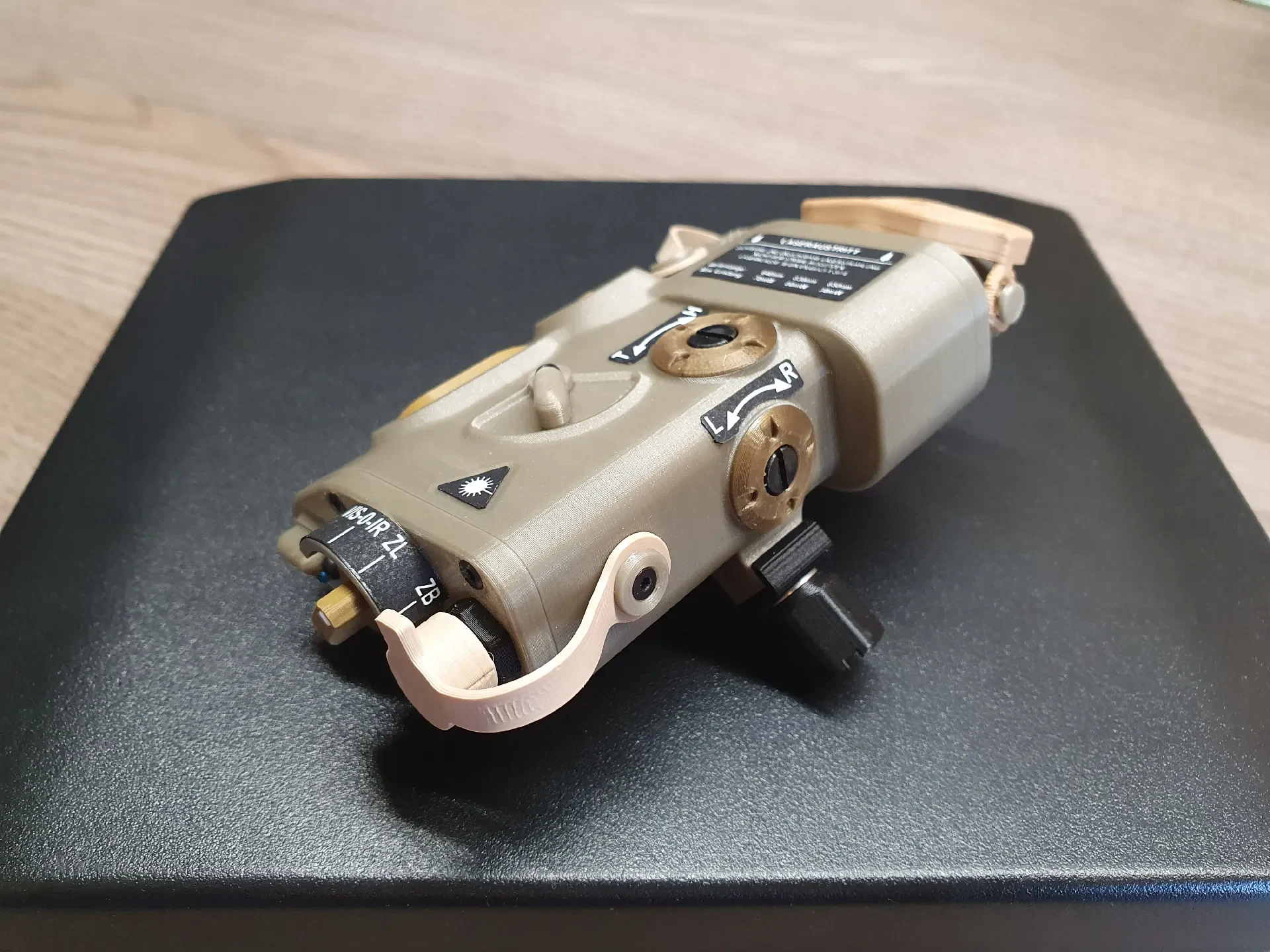

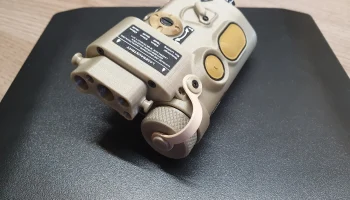

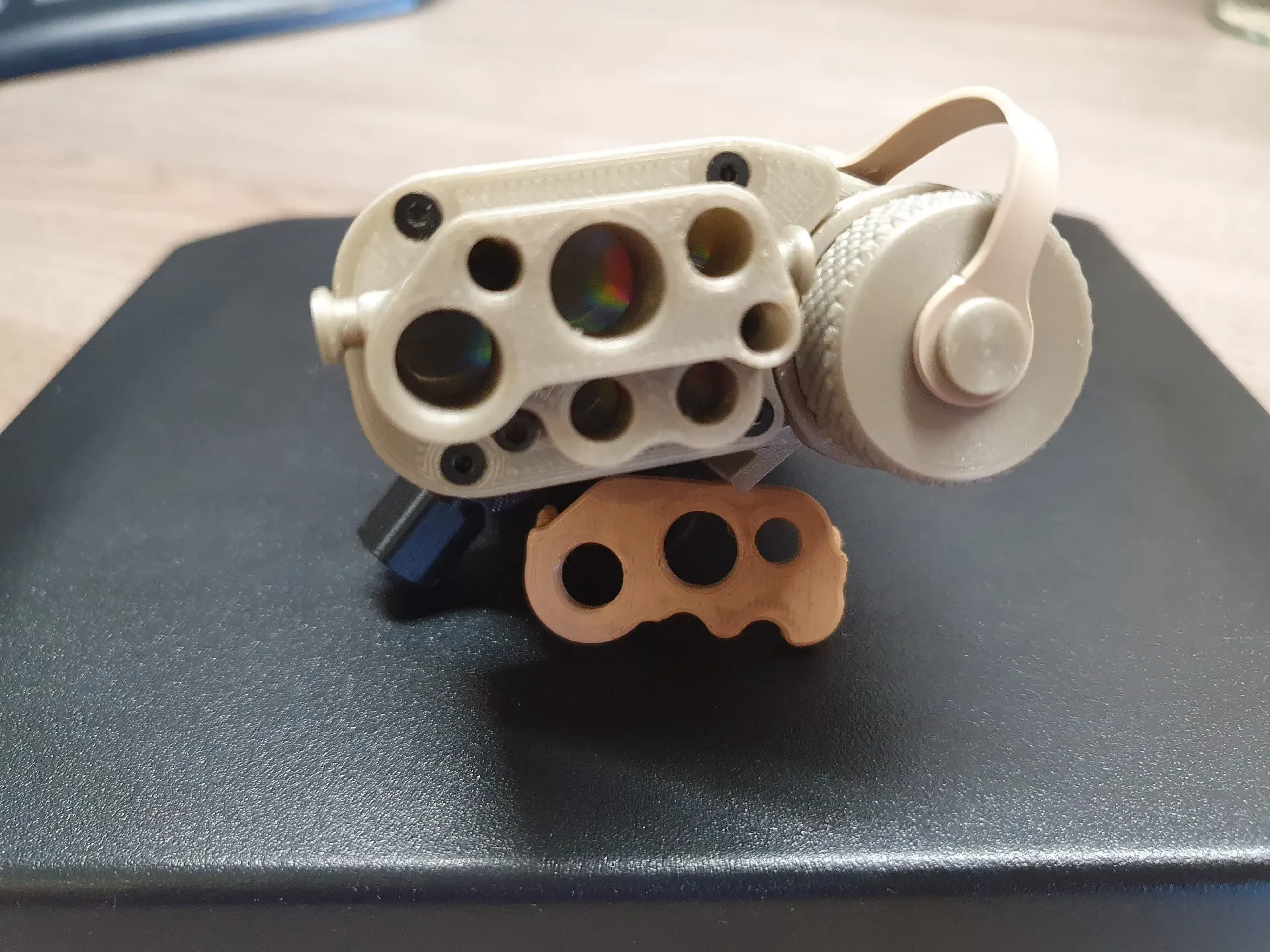

Батарейный ящик для страйкбола LM-VAMPIR

Общий

Нашел на своем жестком диске, так и не успел его выпустить. Я бы не считал это проектом для начинающих, он довольно сложен и немного затратен, если его создавать только один раз. Сначала я думал продать их, но у меня нет на это времени. См. также мою модель VTAL.

Дизайн

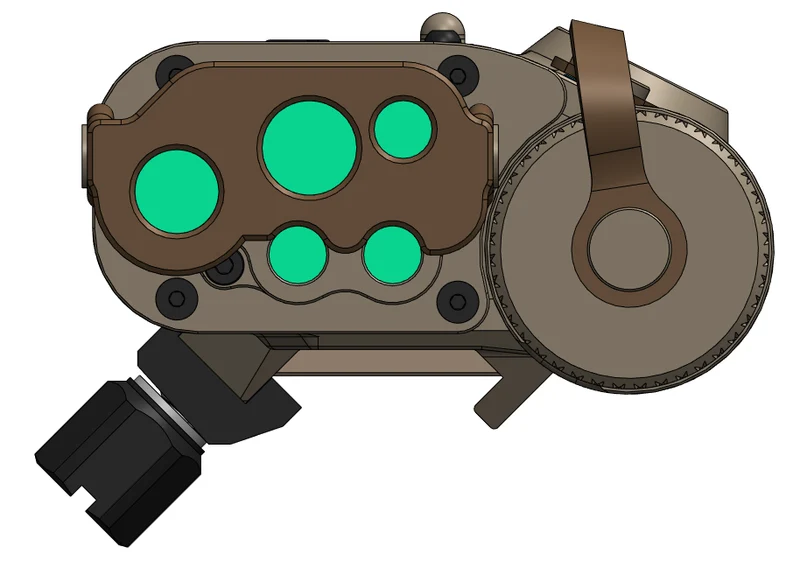

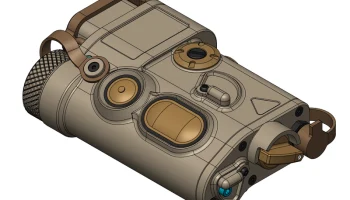

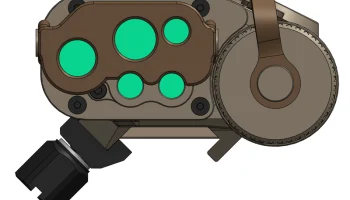

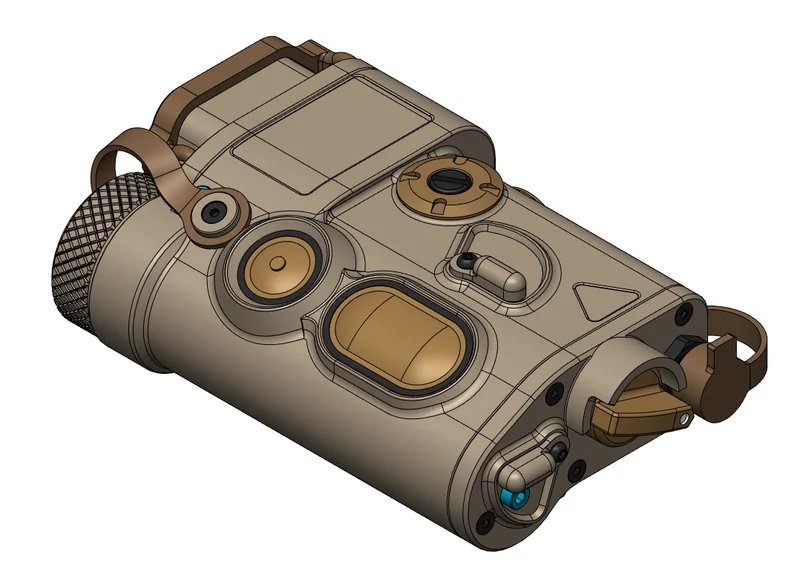

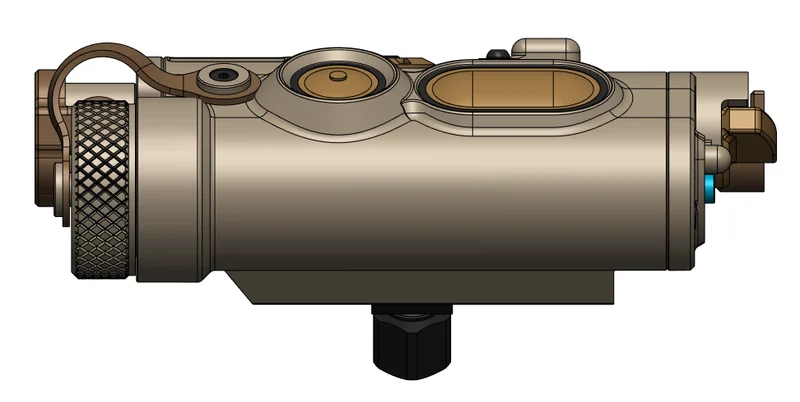

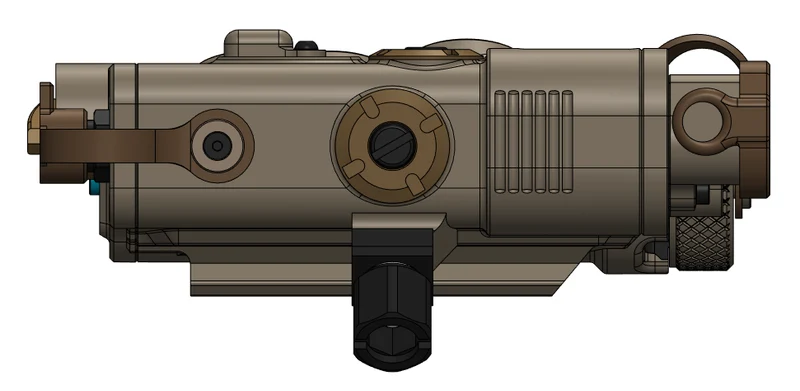

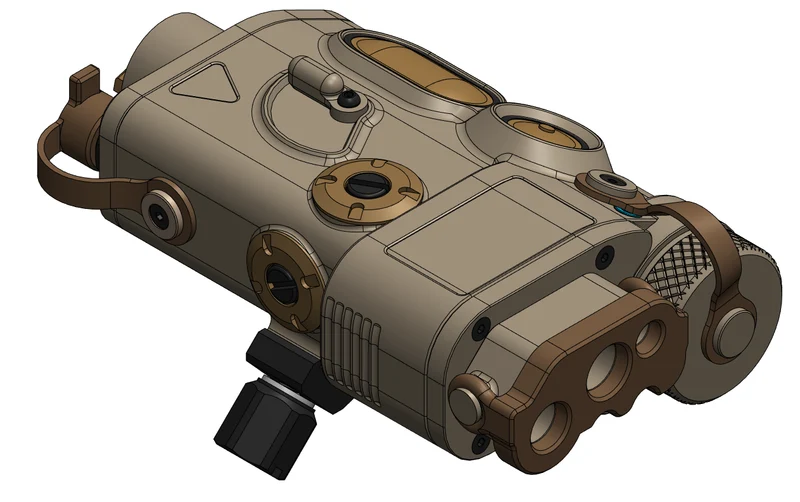

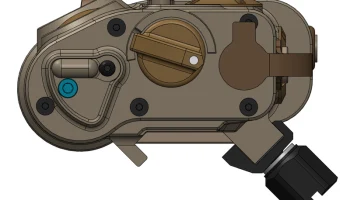

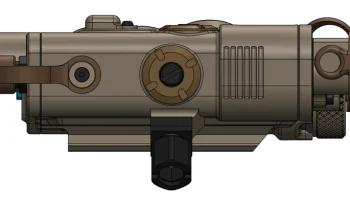

Вдохновлен лазерным прицелом LM-VAMPIR. В основном использовал этот сайт в качестве справочного материала. Модель была несколько увеличена для размещения аккумулятора и механизма крышки.

Особенности

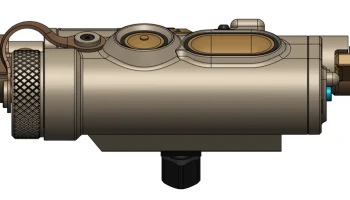

Размеры: 110 x 65 x 39 мм (ДxШxВ) + монтажный зажим и винт.
Возможна установка на рельсы НАТО. Никаких инструментов не требуется. Высота препятствия над рельсом: 32 мм, включая переключатель длины во��ны.
Подходит для 2 или 3-элементных LiPo аккумуляторов размерами до 66 x 42 x 17,5 мм (ДxШxВ). Дополнительное место предусмотрено для кабельного основания.

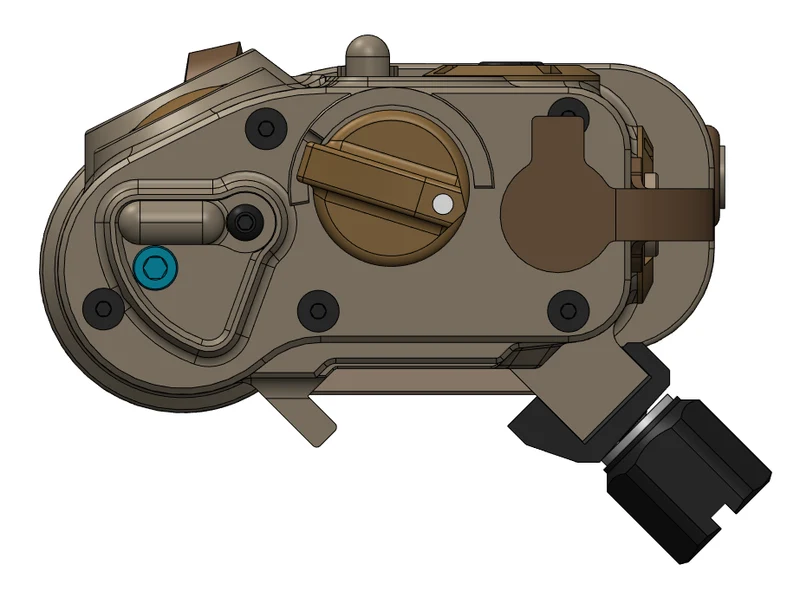

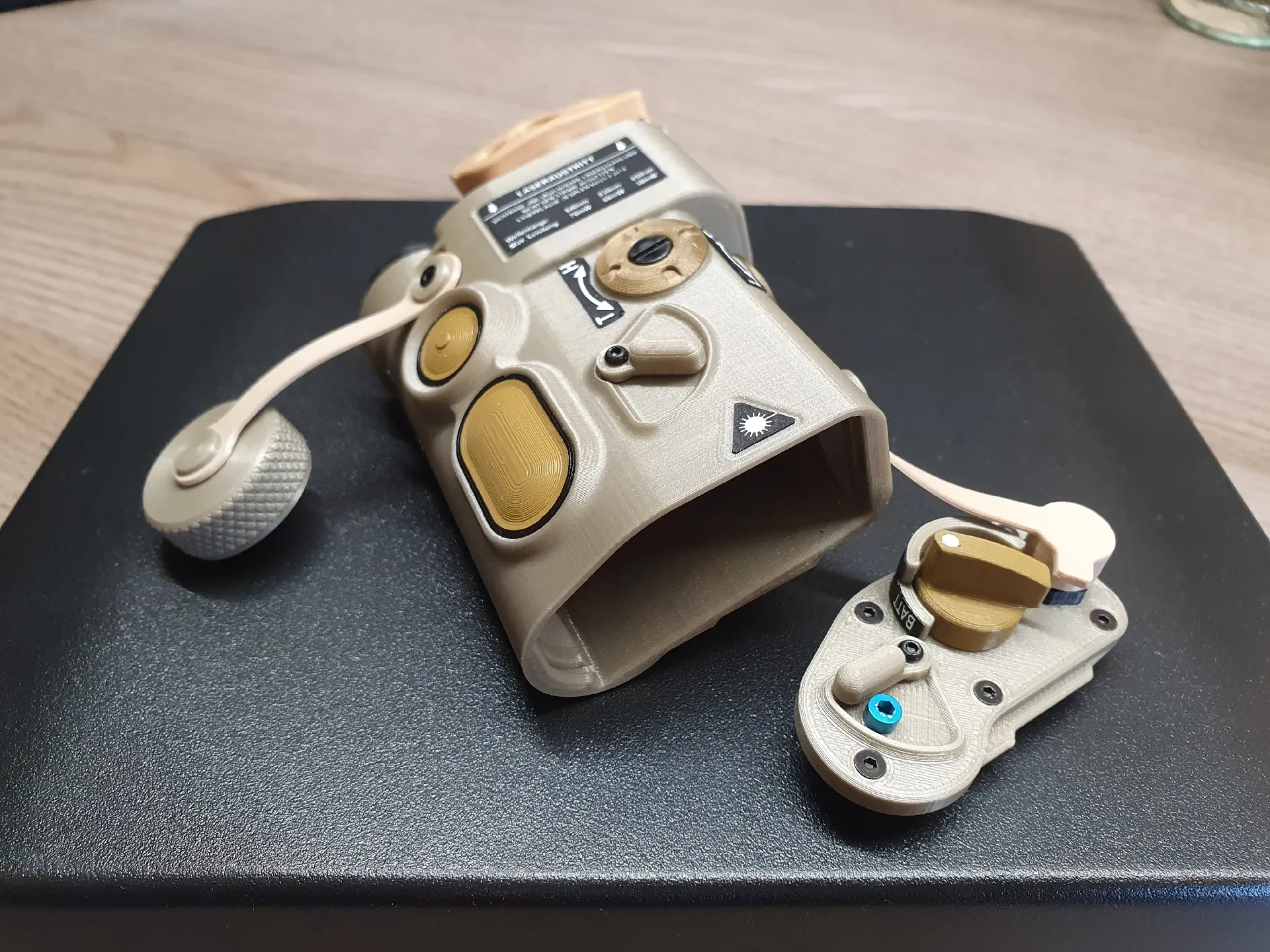

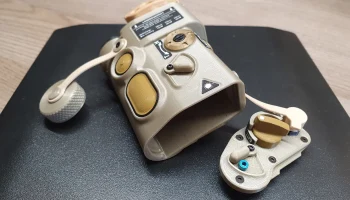

Кабели можно вывести наружу, сняв крышку с винтами. Батарею можно заменить через заднюю крышку, повернув переключатель режима работы. Никаких инструментов не требуется.
Никаких функций лазера нет, поэтому в Германии это разрешено (думаю. Никаких юридических консультаций!).
В комплект входит набор наклеек в формате SVG.

Список запчастей
Инструменты
Тиски, или пресс, или что-нибудь, что можно вдавливать в вещи.
Метчик М4.
Биты для отверток для всех винтов.
Длинный (20 мм подойдет) винт М2 для затягивания гаек в углублениях.
Напильник или наждачная бумага для чистого удаления полей.
Наждачная бумага для зачистки неровной верхней поверхности отпечатков.
Подходящий клей для вашего выбора материала.
Скальпель и маркер для наклеек (если используется).

Для покупки

Все приобретаемые детали являются стандартными. Возможно, будет сложно и/или немного дорого найти нержавеющую сталь с черным оксидом. Думаю, большую часть я купил на eBay. Считайте себя предупрежденным. Или просто используйте другие материалы и живите с другим цветом.

Сумма Название Материал
3 винта с головкой под торцевой ключ — DIN 912 — M2 x 8, нержавеющая сталь с воронением
9 Винт с плоской головкой — DIN 7991 — M2 x 4, нержавеющая сталь с воронением
2 винта с плоской головкой — DIN 7991 — M2 x 6, нержавеющая сталь с воронением
1 винт с плоской головкой — DIN 7991 — M3 x 12 сталь
2 винта с закругленной головкой — ISO 7380 — M2 x 6, нержавеющая сталь с вороненой головкой
1 винт с шестигранной головкой — DIN 933 — M4 x 16 сталь
2 винта с головкой под торцевой ключ со шлицем — DIN 84 x «4�� (обрезанные по длине), нержавеющая сталь с черной оксидной пленкой
2 тонкие шестигранные гайки — DIN 439 — сталь М4
5 шестигранная гайка — DIN 934 — сталь M2
2 контргайки — DIN 985 — сталь M2
6-контактный — DIN 7 — 2 x 4 стальной
2 пружинные шайбы — DIN 137A — сталь М2
1 шайба — DIN 125 — сталь М4
до 2 винтов с головкой под торцевой ключ M2,2 x „6“ (обрезанных по длине), анодированный алюминий синего цвета
1 резинка — резинка диаметром 20 мм.

Для печати

Названия не обязательно имеют смысл в отношении оружия, я просто так назвал эти части.

Сумма Название Материал
1 Материал корпуса MK2
2 регулировочных диска, металлический материал
Материал корпуса 1 рельсового стержня
1 материал заднего переключателя большого пальца MK2
1 ободок переключателя для большого пальца MK2, черный матовый черный
1 материал переднего переключателя большого пальца MK2
1 обод переключателя для большого пальца MK2, матовый черный спереди
1 резьбовая крышка, черная матовая резьба
1 Материал ко��пуса оптики МК2
2 Материал корпуса держателя крышки оптики МК2
2 материал корпуса держателя крышки
2 Материал корпуса переключателя МК2
1 материал переключателя режима работы
1 завинчивающаяся крышка, материал корпуса
1 материал корпуса держателя винтовой крышки
1 Материал корпуса задней крышки MK2
1 розетка матовая черная
1 корпус защелки, матовый черный
1 короткая пружинная защелка, матовая черная
1 длинная пружинная защелка матового черного цвета
1 кулачок защелки, матовый черный
1 зажимной кронштейн, матовый черный
1 зажимная гайка, матовая черная
1 ремешок для крышки розетки из гибкого материала
1 ремешок с завинчивающейся крышкой из гибкого материала
1 оптика МК2, крышка из гибкого материала

Материалы:

Используйте то, что считаете нужным. Я использовал:

Материал корпуса: Единственный PLA, который я смог найти, с цветом, похожим на RAL 1035. Напечатан хорошо, был немного хрупким, вероятно, из-за того, что катушка была довольно старой. Пришлось позвонить в компанию и заставить их порыться в инвентаре, потому что на их веб-сайте катушек нормального размера не было в наличии.
Металлический материал: Все материалы, которые я получил от Redline Filament, напечатаны нормально. У них также есть программа переработки пустых катушек и отходов.
материал переключателя: единственный способ получить RAL 8000 P.
