Зарядный адаптер Eneloop для аккумулятора Gumstick

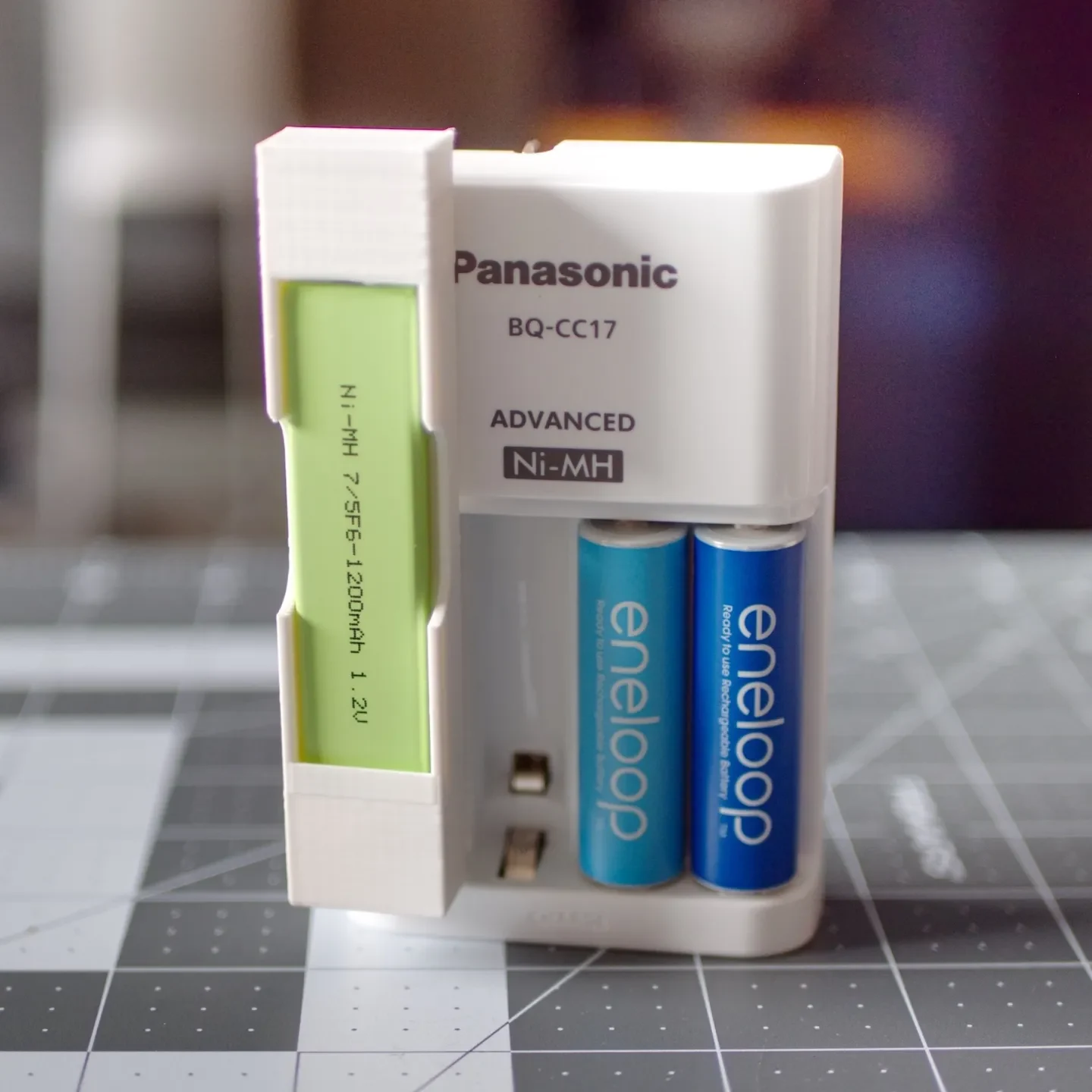

Адаптер для зарядки жевательных никель-металлгидридных аккумуляторов в зарядном устройстве Eneloop AA/AAA. Я не хотел покупать зарядное устройство только для жевательных резинок Walkman, поэтому вместо этого я придумал этот адаптер — NiMH аккумуляторы AA/AAA имеют то же напряжение, что и жевательные палочки, поэтому зарядное устройство Eneloop не видит разницы. Этот адаптер, скорее всего, будет работать и с другими NiMH-зарядными устройствами типа AA.

Распечатать инструкции

Помимо печатного адаптера вам понадобится:
--Два винта с полукруглой головкой #4-1/2 дюйма.
--Два винта с плоской головкой (зенковкой) размером 4-1 фут 2 дюйма.
--Длина провода 22 AWG (или меньше)

Внутри адаптера имеются каналы для прокладки проводов, обеспечивающие аккуратный внешний вид. Винты действуют как клеммы батареи — внутри отделения для жевательных резинок используйте полукруглую головку вверху (положительный полюс) и плоскую головку внизу (отрицательный). На стороне АА, которая сопрягается с зарядным устройством, используйте противоположный вариант — плоскую головку сверху (положительный полюс) и цилиндрическую головку снизу (отрицательный). Пайка не требуется, пока провод соприкасается с винтами, вы получите хорошее соединение. Вы можете затянуть или ослабить винты, чтобы отрегулировать посадку.

Чтобы свести к минимуму выступы, адаптер лучше всего печатать в вертикальном положении. Позаботьтесь о хорошем прилегании кровати, так как в этой ориентации площадь поверхности невелика. Потенциальная будущая версия может позволить печатать адаптер на боковой стороне.

Я разработал эту модель с нуля, но некоторое вдохновение пришло от этого похожего адаптера (великие умы думают одинаково и все такое): www.thingiverse.com/thing:3047798
