Беспаечная аккумуляторная батарея Sony NP-F

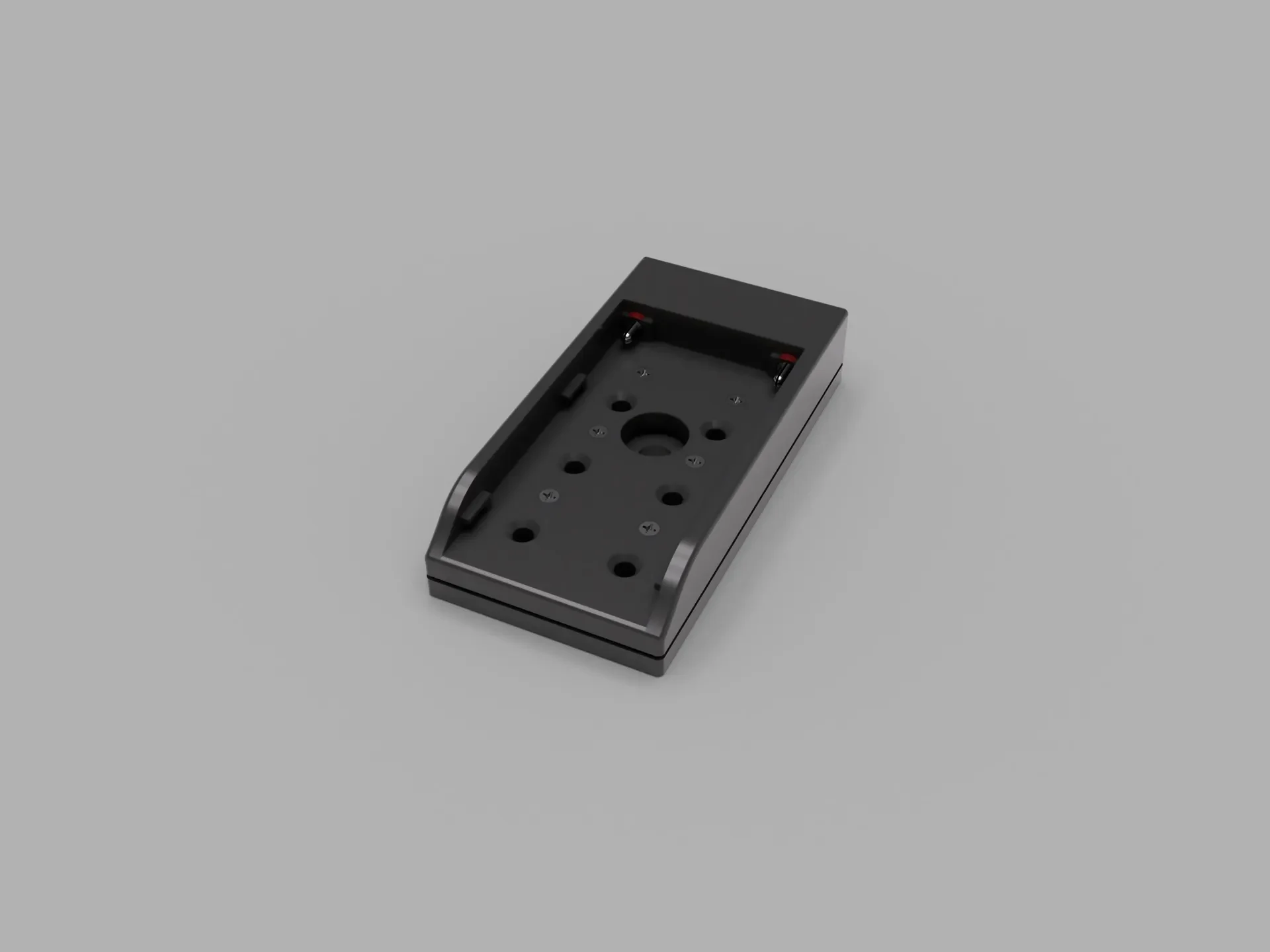

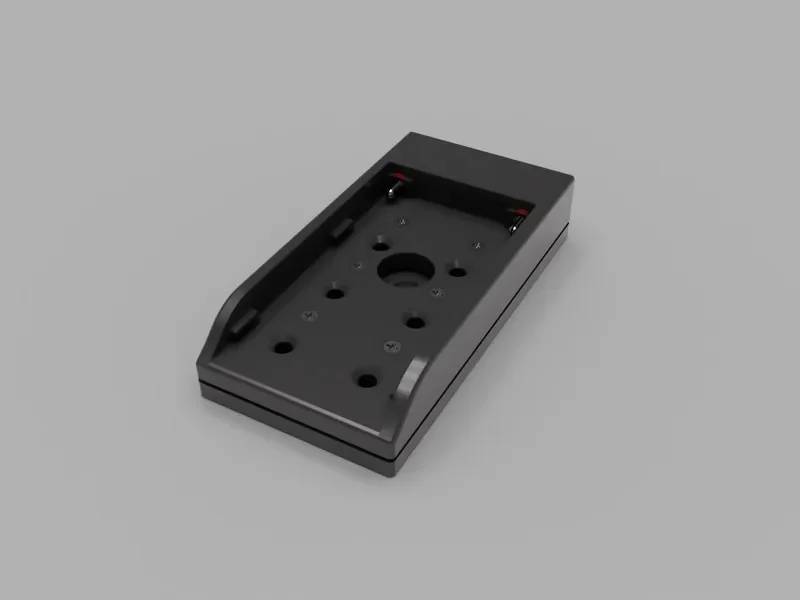

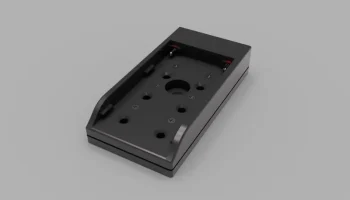

Эта 3D-печать позволит вам изготовить собственные аккумуляторные пластины NP-F без пайки!
В конструкции используются разъемы типа «банан», обычно встречающиеся в моделях поездов (по-немецки: Querlochstecker 2,6 мм), которые могут быть установлены в прочную аккумуляторную пластину с настраиваемыми вариантами крепления, такими как винт ¼ дюйма, стержень 15 мм или в качестве замены пластин полевого монитора.
Пластину можно даже объединить, чтобы сделать держатель с двумя слотами для более высокого напряжения или емкости.

Я использовал несколько таких пластин, напечатанных из PETG и PLA, уже более года, и пока проблем не возникло.

Модель все еще необходимо обновить с помощью файлов STEP, STL и фотографий, потому что на данный момент у меня есть только простые пластины, на которых отсутствуют варианты сборки для обычных разъемов, поскольку я использовал утилизированные компоненты.

Для сборки я бы порекомендовал следующие детали:

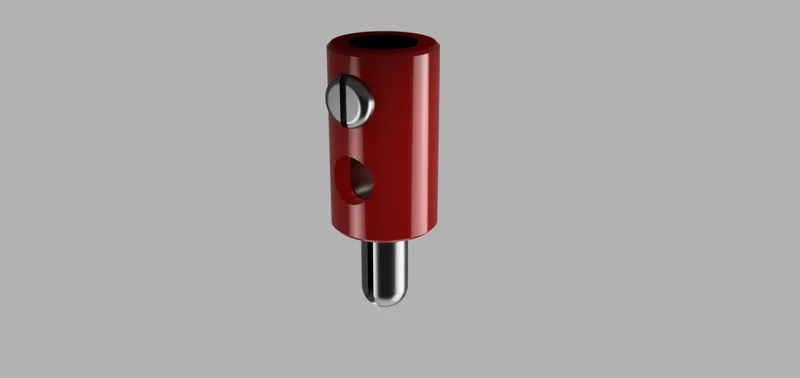

Заглушки типа «банан» 2,6 мм для моделей поездов (Querlochstecker)

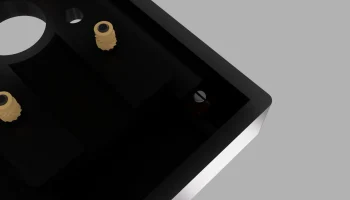

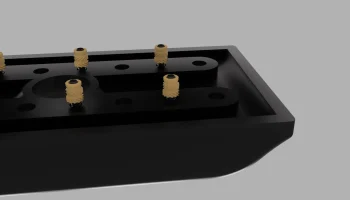

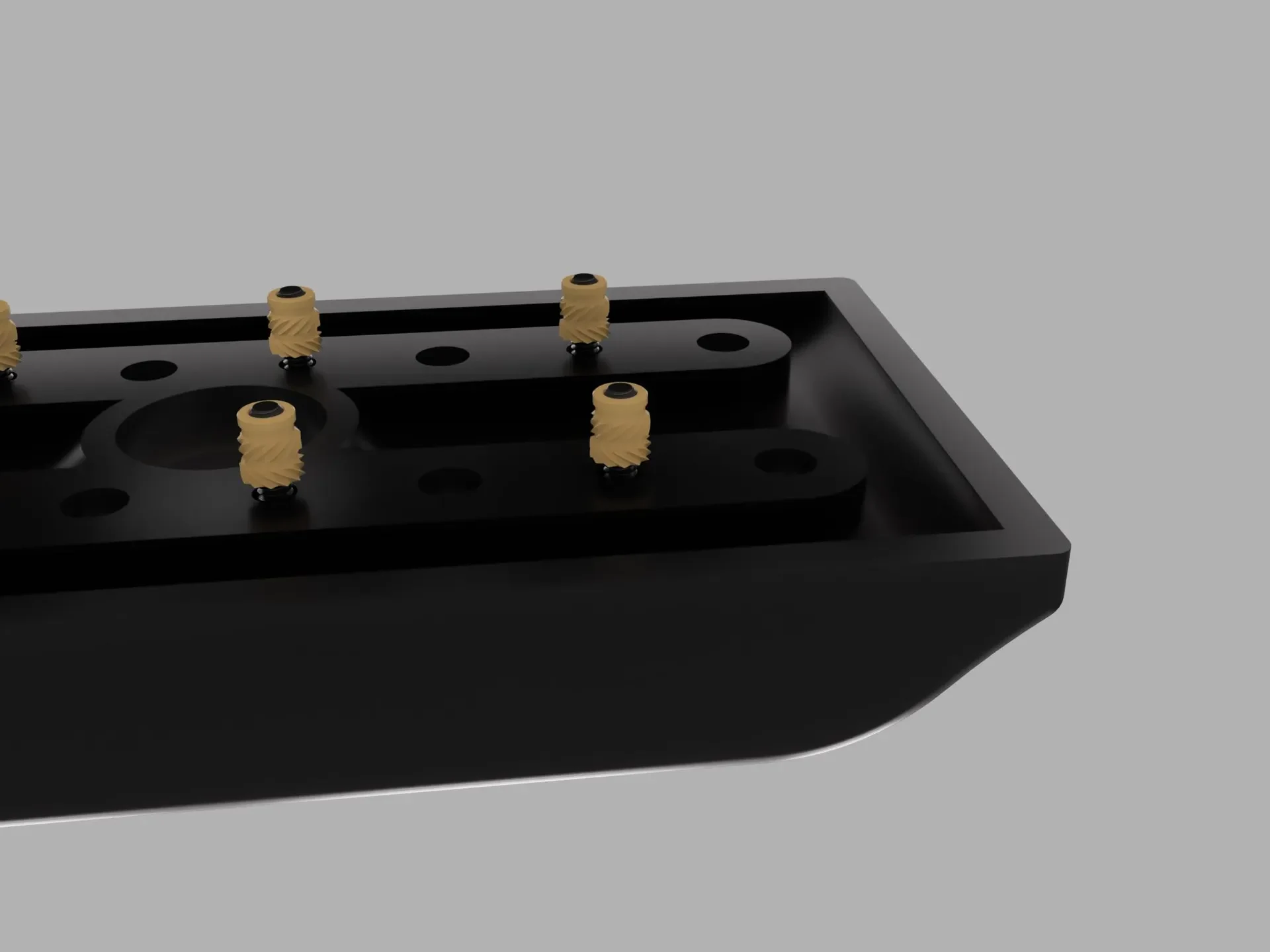

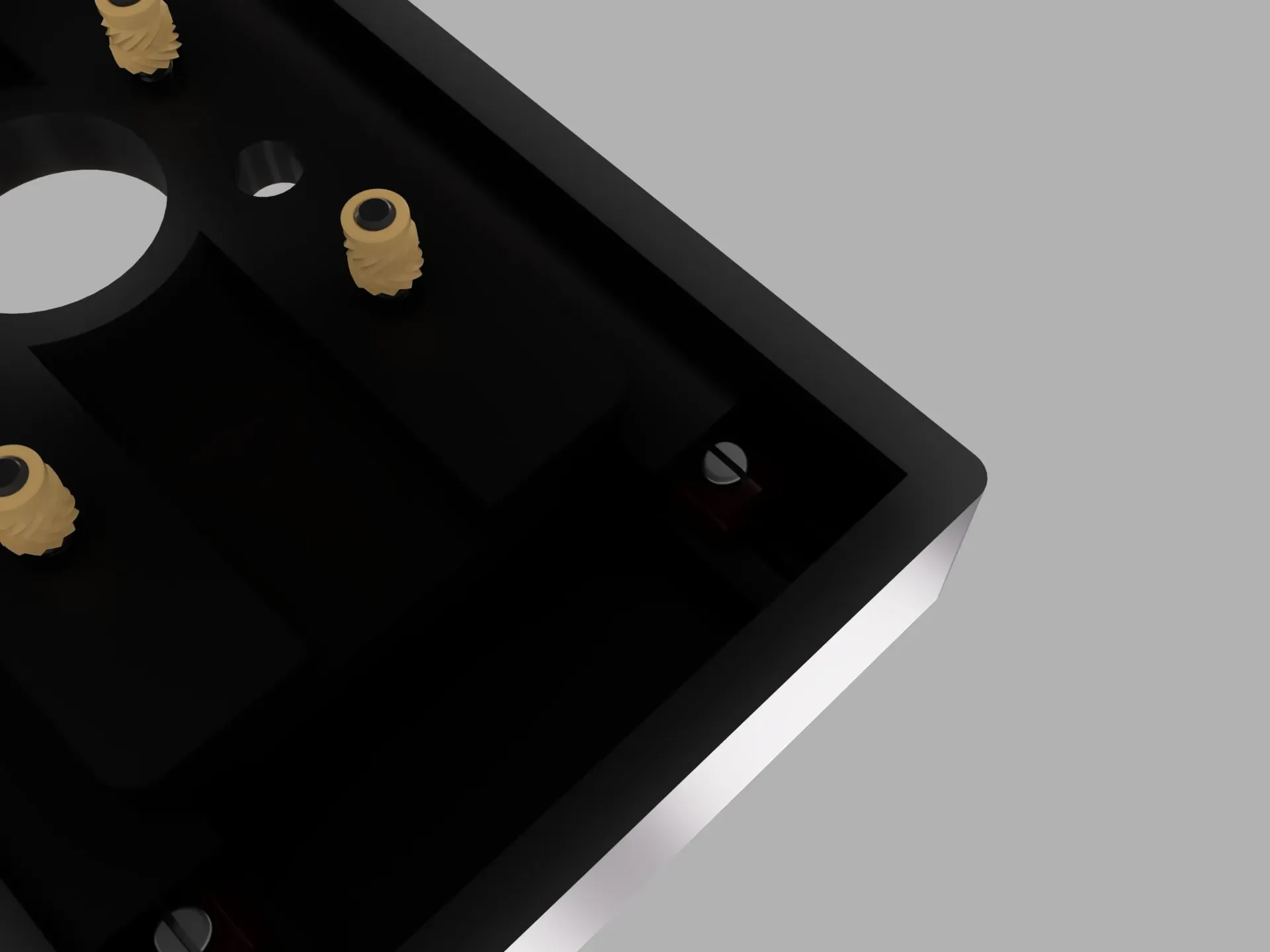

Резьбовые вставки Ruthex M2
Винты с потайной головкой М2
Штативный винт ¼ дюйма

Хотя пайка не обязательна, я бы порекомендовал ее для большей надежности.

Настройка печати:
Вертикальное положение
Высота слоя: 0,2
Опоры для деревьев
